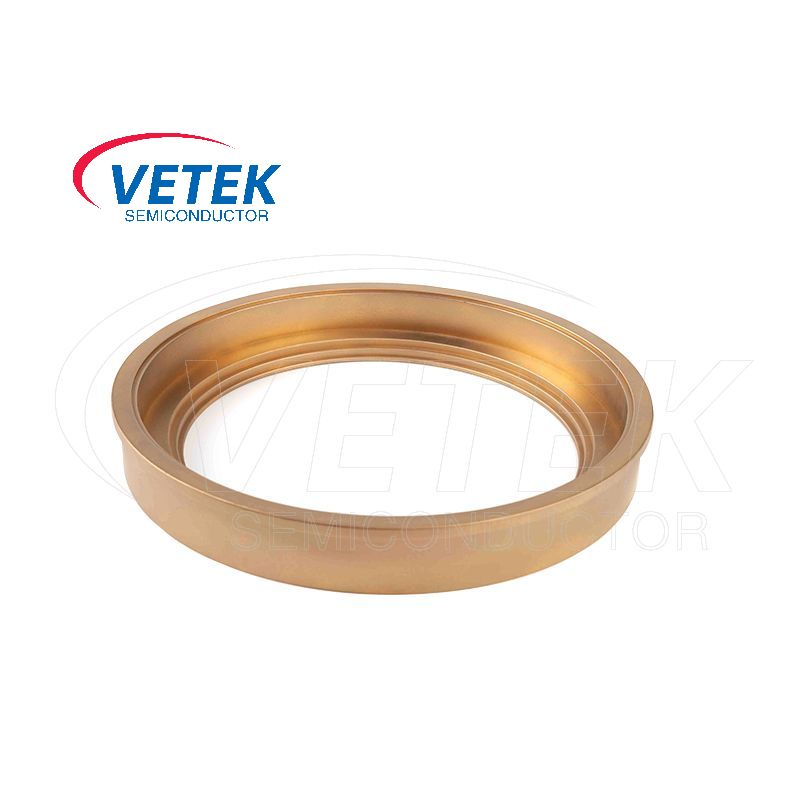

Carrier Wefer Tac Coating CVD TAC

Sajrone proses pabrik semikonduktor, vetek semikonduktorCarrier Wefer Tac Coating CVD TACminangka tray sing digunakake kanggo nggawa wafers. Produk iki nggunakake proses pemendangan kimia (CVD) kanggo nglancarake lapisan lapisan tac ing permukaanSubstrate operator waferWaca rangkeng-. Pelapisan iki bisa ningkatake oksidasi lan resistensi karat saka operator wafer, nalika nyuda kontaminasi partikel sajrone ngolah. Minangka komponen penting ing proses pangolahan semikonduktor.

Tawaran semikonduktorCarrier Wefer Tac Coating CVD TACdumadi saka substrat lan alapisan karbida tantalum (tac).

Kekandelan saka lapisan karbida tantalum biasane ing 30 mikron, lan TAC duwe titik leleh paling dhuwur 3,880 ° C nalika nyedhiyakake karat sing apik banget.

Bahan dhasar operator digawe saka grafit sing gedhe-gedhe utawasilikon karbida (sic), banjur lapisan saka TAC (kekerasan knoT nganti 2000HK) dilapisi ing permukaan liwat proses CVD kanggo nambah resistensi karat lan kekuatan mekanik.

Sajrone proses wafer, vetek semikonduktorCarrier Wefer Tac Coating CVD TACbisa uga muter peran penting ing ngisor iki:

1. Perlindhungan saka wafers

Perlindhungan fisik Carrier minangka alangan fisik antarane wafer lan sumber karusakan mekanik eksternal. Nalika wafer dipindhah ing antarane peralatan pangolahan sing beda-beda, kayata ing antarane kamar kimia - pemasar uap (CVD) lan alat etching, dheweke bisa dikhek. Carrier wafer laba CVD TAC duwe permukaan sing cukup angel lan lancar sing bisa nangani pasukan nangani normal lan nyegah kontak langsung ing antarane wafer lan obyek sing angel utawa landhep, saengga bisa ngrusak karusakan fisik ing wafers.

Perlindungan kimia TAC duwe stabilitas kimia sing apik. Sajrone macem-macem langkah perawatan kimia ing proses wafer, kayata reresik teles utawa reresik kimia, lapisan tac CVD bisa nyegah agen kimia kasebut ora bisa ngindhari agen kimia kasebut kanthi langsung karo bahan operator. Iki nglindhungi operator wafer saka karat korosi lan kimia, mesthekake yen ora ana rereged sing dibebasake saka operator menyang wafers, saengga njaga integritas kimia lumahing wafer.

2 .. Dhukungan lan Alignment

Dhukungan stabil saka operator wafer nyedhiyakake platform stabil kanggo wafers. Ing proses ing ngendi wafers ngalami suhu suhu sing dhuwur - perawatan dhuwur - lingkungan tekanan, kayata ing tungku suhu sing dhuwur kanggo ngilangake, operator kudu bisa nyengkuyung wafer utawa retak saka wafer. Desain sing tepat lan dhuwur - lapisan tac kualitas operator njamin distribusi stres seragam ing wafer, njaga flatness lan integritas struktural.

Alignment pasokan tepat akurat penting kanggo macem-macem proses lithografi lan pemendaran. Carrier wafer dirancang kanthi fitur alignment sing tepat. Pelapisan tac mbantu njaga akurasi dimensi saka fitur alignment kasebut sajrone wektu, sanajan macem-macem panggunaan lan cahya kanggo macem-macem kahanan pangolahan. Iki mesthekake yen wafer kasebut dipanggonke kanthi tepat ing peralatan pangolahan, mbisakake patternal lan lapisan semikonduktor ing permukaan wafer.

3. Transfer panas

Distribusi panas panas seragam ing pirang-pirang proses wafer, kayata oksidasi termal lan CVD, kontrol suhu sing tepat penting. Carrier wafer Wefer CVD tac duwe properti konduktivitas termal sing apik. Iki bisa mindhah panas kanggo wafer sajrone operasi pemanasan lan mbusak panas nalika proses pendinginan. Transfer panas seragam iki mbantu nyuda gradients suhu ing saindenging wafer, minimalake stres termal sing bisa nyebabake cacat ing piranti semikonduktor sing digawe saka wafer kasebut.

Panas Enerching - efisiensi transfer lapisan tac bisa nambah panas sakabèhé - ciri transfer of operator wafer. Dibandhingake karo operator utawa operator sing ora dilatih karo lapisan liyane, permukaan lapisan tac bisa uga duwe permukaan sing luwih disenengi - energi lan tekstur kanggo ijol-ijolan panas karo lingkungan sekitar lan wafer dhewe. Iki nyebabake transfer panas sing luwih efisien, sing bisa nyepetake wektu pangolahan lan nambah efisiensi produksi proses wafer.

4. Kontrol Kontaminasi

Properties Outgassing Coating TAC biasane nampilake prilaku sing kurang outgassing, sing penting ing lingkungan sing resik proses wafer. Outgassing bahan sing ora bisa dibilingan saka operator wafer bisa ngrusak permukaan wafer lan lingkungan pangolahan, nyebabake asil piranti lan ngasilake suda. Sifat Sifat Tac - Outgassing saka lapisan CVD kanggo mesthekake yen operasional ora ngakoni rereged sing ora dikarepake menyang proses pangiriman semikonduktor.

Partikel - lumahing alam sing ora lanum lan seragam lapisan tac cvd nyuda kemungkinan partikel ing permukaan operator. Partikel bisa netepi wafer nalika ngolah lan nyebabake cacat ing piranti semikonduktor. Kanthi nyilikake generasi partikel, operator wafer tac mbantu nambah kabersihan proses pabrik wafer lan nambah ngasilake produk.

Lapisan karbida tantalum (tac) ing bagean salib mikroskopis:

Properties fisik dhasar lapisan CVD TAC：

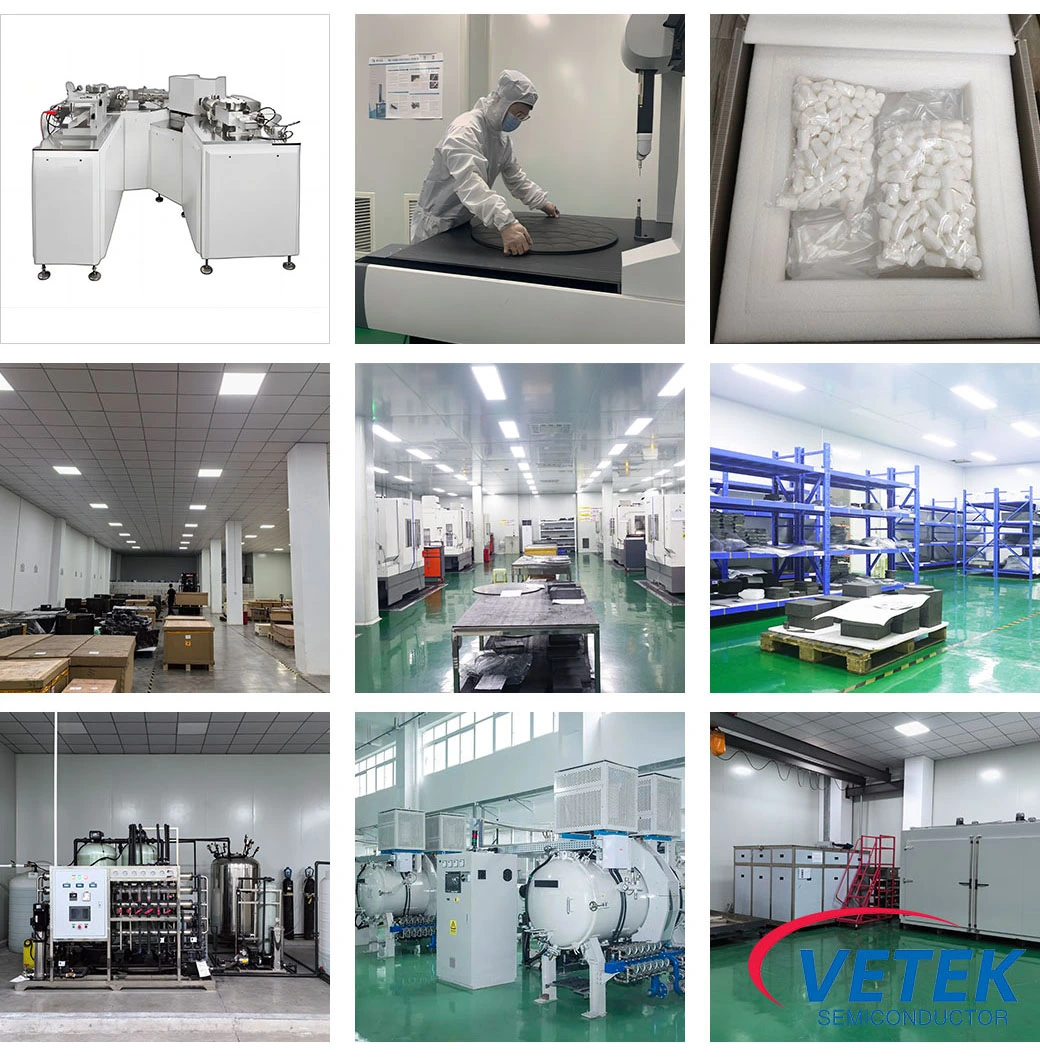

Iku semikonduktorCVD TAC Coating Wafer SHOPS PRODUKAN ORARRIER:
