Wafer Substrat yaiku wafer sing digawe saka bahan kristal tunggal semikonduktor. Substrat bisa langsung mlebu ing proses manufaktur wafer kanggo ngasilake piranti semikonduktor, utawa bisa diproses kanthi proses epitaxial kanggo ngasilake wafer epitaxial.
Substrat Wafer, minangka struktur pendukung dhasar piranti semikonduktor, langsung mengaruhi kinerja lan stabilitas piranti kasebut. Minangka "pondasi" kanggo manufaktur piranti semikonduktor, sawetara proses manufaktur kayata pertumbuhan film tipis lan litografi kudu ditindakake ing substrat.
Ringkesan jinis substrat
- Wafer silikon kristal tunggal: saiki minangka bahan substrat sing paling umum, akeh digunakake ing pabrikan sirkuit terpadu (IC), mikroprosesor, kenangan, piranti MEMS, piranti daya, lan liya-liyane;
- Substrat SOI: digunakake kanggo kinerja dhuwur, sirkuit terpadu kurang daya, kayata sirkuit analog lan digital frekuensi dhuwur, piranti RF lan chip manajemen daya;
- Substrat semikonduktor senyawa: Substrat gallium arsenide (GaAs): piranti komunikasi gelombang mikro lan milimeter, lsp. Substrat gallium nitride (GaN): digunakake kanggo amplifier daya RF, HEMT, lan liya-liyane. Substrat karbida silikon (SiC): digunakake kanggo kendaraan listrik, konverter daya lan piranti daya liyane Substrat Indium phosphide (InP.); digunakake kanggo laser, photodetectors, lsp.
- Substrat Sapphire: digunakake kanggo manufaktur LED, RFIC (sirkuit terpadu frekuensi radio), lsp;
Vetek Semiconductor minangka pemasok substrat SiC lan substrat SOI profesional ing China. Substrat SiC tipe semi-insulating 4H lan Substrat SiC Semi Insulating Type 4H digunakake akeh ing komponen utama peralatan manufaktur semikonduktor.
Vetek Semiconductor setya nyedhiyakake produk Wafer Substrat sing canggih lan bisa disesuaikan lan solusi teknis saka macem-macem spesifikasi kanggo industri semikonduktor. We Sincerely looking nerusake kanggo dadi supplier ing China.
Fitur Utama
- Supplier profesional substrat SiC (4H N-jinis & semi-insulating) lan substrat SOI kanggo daya, RF lan aplikasi IC majeng.
- Portofolio substrat jembar sing nutupi silikon, semikonduktor senyawa (SiC, GaN, GaAs, InP), safir lan wafer khusus (PZT, SiN, wafer dummy).
- Kualitas materi lan konsistensi proses sing cocog kanggo pertumbuhan epitaxial, pabrikan piranti lan kontrol proses peralatan.
- Spesifikasi sing bisa disesuaikan lan solusi teknis sing cocog karo syarat manufaktur semikonduktor sing beda.
- Pasokan basis China sing dipercaya kanthi dhukungan teknik aplikasi kanggo piranti listrik, MEMS, LED, RF lan alat proses termal.
Kategori produk
- Substrat SiC: Wafer SiC tipe 4H lan semi-isolasi kanggo piranti daya lan aplikasi RF

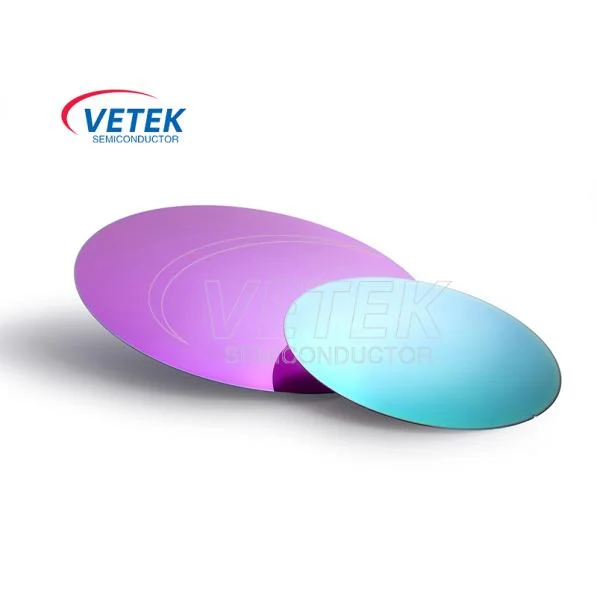

- Substrat SOI: Wafer Silicon-on-Insulator kanggo kinerja dhuwur, IC kurang daya lan piranti RF
- Wafer Khusus / Proses: Wafer dummy dilapisi CVD SiC, substrat SiN, wafer piezoelektrik PZT ing Si/SOI
- Substrat senyawa / sapir liyane: ndhukung aplikasi LED, RF lan optoelektronik (kaya sing dirujuk ing ringkesan)
Aplikasi
Kanggo nyukupi macem-macem kabutuhan manufaktur semikonduktor, VeTek nawakake produk Wafer Substrate sing ditargetake. Tabel ing ngisor iki klasifikasi miturut wilayah aplikasi utama:
| Lapangan Aplikasi |
Produk Khas |
Deskripsi Aplikasi |
| Piranti Daya & EV |
Substrat 4H-SiC (tipe N / semi-isolasi) |
Substrat karbida silikon kanggo konverter daya, kendaraan listrik lan piranti daya voltase dhuwur sing mbutuhake suhu dhuwur lan kinerja efisiensi dhuwur. |
| IC RF / Frekuensi Dhuwur |
Substrat SOI, substrat terkait GaN / GaAs, semi-isolasi SiC |
Substrat kinerja dhuwur, kurang daya kanggo piranti RF, amplifier daya, HEMT lan sirkuit analog/digital frekuensi dhuwur. |
| MEMS & Sensor |
Wafer piezoelektrik PZT (PZT ing Si/SOI), substrat SiN |
Substrat piezoelektrik lan kekuatan dhuwur kanggo transduser MEMS, sensor, 5G, piranti medis lan bisa dipakai sing mbutuhake konversi elektromekanis. |
| Kontrol & Pengujian Proses |
CVD SiC coating Dummy wafer |
Wafer goblok lan tes kanggo kualifikasi peralatan, pemantauan proses lan kontrol kontaminasi ing jalur manufaktur semikonduktor. |
| LED/Optoelektronik |
Substrat safir, substrat semikonduktor senyawa (InP dll.) |
Substrat kanggo manufaktur LED, laser, photodetector lan aplikasi RFIC sing mbutuhake kinerja optik lan frekuensi dhuwur. |
| IC / Logika & Memori Lanjut |
Wafer silikon kristal tunggal, substrat SOI |
Substrat mainstream lan maju kanggo sirkuit terpadu, mikroprosesor, kenangan lan chip manajemen daya. |
Kanggo solusi sing cocog proses sing luwih rinci, waca ingSilicon Carbide Epitaxy KablanSilicon Epitaxy Kabkaca sing gegandhengan.
Minangka produsen lan supplier Wafer profesional ing China, kita duwe pabrik dhewe. Apa sampeyan butuh layanan khusus kanggo nyukupi kabutuhan khusus wilayah sampeyan utawa pengin tuku Wafer sing canggih lan tahan lama digawe ing China, sampeyan bisaninggalake kita pesen.
