Wafer Piezoelektrik PZT (PZT ing Si/SOI)
  • Wafer Piezoelektrik PZT (PZT ing Si/SOI)Wafer Piezoelektrik PZT (PZT ing Si/SOI)

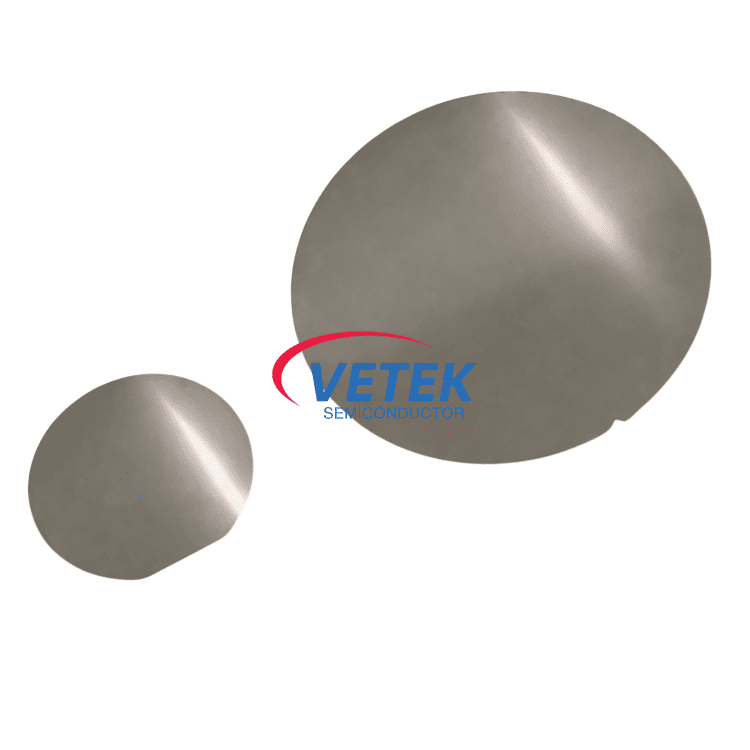

Wafer Piezoelektrik PZT (PZT ing Si/SOI)

Amarga panjaluk transduser MEMS kanthi sensitivitas dhuwur lan daya rendah mundhak kanthi ekspansi komunikasi 5G, piranti medis presisi, lan piranti sing bisa dipakai cerdas, wafer PZT ing Si / SOI nyedhiyakake solusi materi sing kritis. Nggunakake proses deposisi film tipis sing maju kayata Sol-gel utawa sputtering, kita entuk konsistensi sing luar biasa lan kinerja piezoelektrik sing unggul ing substrat silikon. Wafer iki dadi inti dhasar kanggo konversi energi elektromekanis.

1. Arsitektur Teknis

Wafer kita duwe struktur tumpukan multi-lapisan sing dirancang kanggo njamin adhesi, konduktivitas, lan respon piezoelektrik sing optimal sajrone pangolahan MEMS sing kompleks:

 ●Elektroda Top (Lapisan Kunci): Pt (Platinum).

Lapisan Piezo (Lapisan Inti): PZT.

Lapisan penengah: Kalebu Lapisan Buffer, Elektroda Ngisor, lan Lapisan Adhesi kanggo ngoptimalake orientasi gandum lan stabilitas struktur.

Substrat: Kompatibel karo wafer Si utawa SOI.

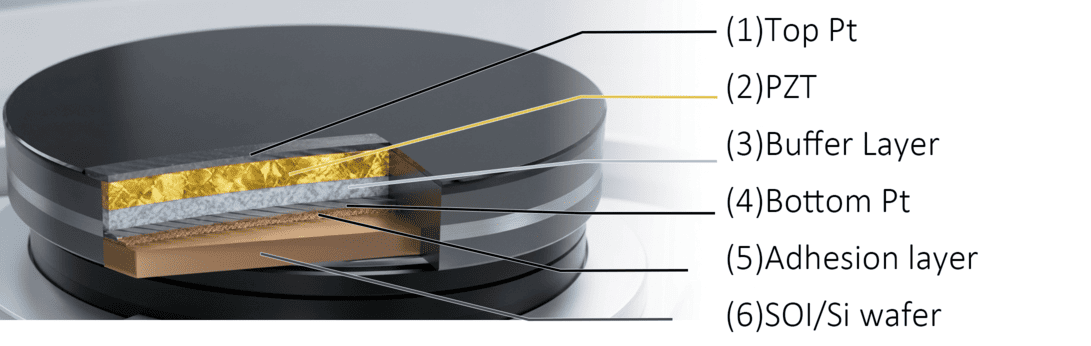

PZT Piezoelectric Ceramic Wafers Physical Structure

2. Jaminan Kualitas & Analisis Struktur Mikro

Kita njamin keandalan sing dhuwur liwat karakterisasi teknis sing ketat:

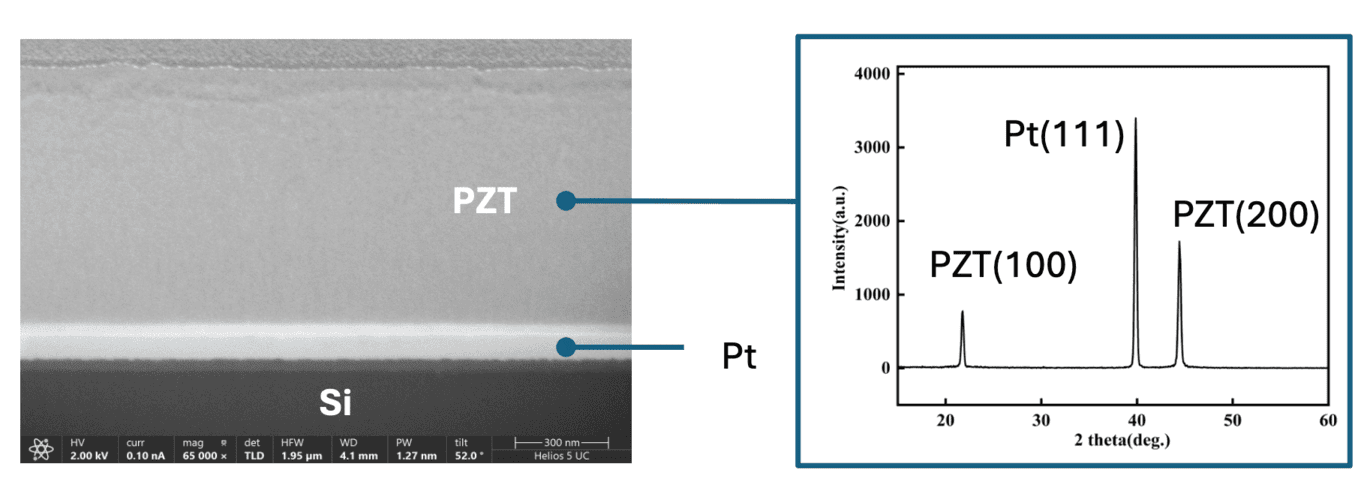

Typical Stack of PZT Piezoelectric Ceramic Wafers


 ●Analisis SEM: Scanning Electron Microscopy (SEM) gambar mbukak kandhel, morfologi lumahing free crack karo distribusi ukuran gandum seragam, becik kanggo aplikasi MEMS linuwih dhuwur.

 ●Karakteristik XRD: Pola X-Ray Difraction (XRD) ngonfirmasi pembentukan fase perovskite murni kanthi orientasi sing luwih disenengi (100), njamin koefisien kinerja piezoelektrik maksimal.


3. Spesifikasi Teknis (Karakteristik)

Karakteristik PZT
Polycrystal PZT
konstanta piezoelektrik d31
200 pC/N
Koefisien piezoelektrik e31
-14 C/m²
Suhu Curie
X ℃
Ukuran Wafer
4/6/8 inch kasedhiya


4. Aplikasi inti


 ● Piezoelektrik Micromachined Ultrasonic Transducers (pMUT): Array miniatur frekuensi dhuwur kanggo sensor bekas driji, pangenalan gerakan, lan radar ultrasonik otomotif.

 ● Komunikasi: Kunci kanggo nggawe saringan FBAR utawa SAW ing 5G/6G kanggo entuk bandwidth luwih akeh lan mundhut sisipan sing luwih murah.

 ● MEMS akustik: Nyedhiyakake respon transient kuat kanggo speaker MEMS lan nambah Sinyal-kanggo-Noise Ratio (SNR) kanggo mikropon MEMS.

 ● Kontrol Cairan Presisi: Getaran kacepetan dhuwur liwat mode d31 kanggo kontrol akurat skala nanoliter volume tetesan ing printhead inkjet.

 ● Kedokteran & Kecantikan (Micro-pumping): Nyopir nebulizer medis utawa pompa ultrasonik kosmetik kanthi linuwih lan ukuran kompak.


5. Layanan Kustomisasi

Saliyane deposisi standar ing wafer Si, kita uga nyedhiyakake layanan deposisi khusus:

 ●Kustomisasi Film & Ketebalan: Deposisi jinis film tartamtu lan kekandelan khusus miturut syarat desain.

 ●OEM Foundry: Penerimaan wafer sing diwenehake saka pelanggan kanggo pertumbuhan film tipis piezoelektrik sing berkualitas tinggi.

 ●Dhukungan Substrat SOI: Deposisi khusus ing wafer SOI kanthi spesifikasi ing ngisor iki:


wafer substrat SOI
Ukuran
Ndhuwur Si resistance
kekandelan
dopan
Lapisan kothak
6-inci, 8-inci
> 5000 ohm/cm
