Wafer Piezoelektrik PZT: Solusi Kinerja Tinggi kanggo Next-Gen MEMS

Ing jaman evolusi MEMS (Sistem Mikro-Elektromekanik) kanthi cepet, milih bahan piezoelektrik sing tepat minangka keputusan sing bisa ditindakake kanggo kinerja piranti. Wafer film tipis PZT (Lead Zirconate Titanate) wis muncul minangka pilihan utama tinimbang alternatif kaya AlN (Aluminium Nitride), nawakake kopling elektromekanis sing unggul kanggo sensor lan aktuator canggih.

Vetek Semiconductor nyedhiyakake wafer PZT-on-Si / SOI sing unggul ing industri. Nggunakake deposisi film tipis sing canggih, kita nyedhiyakake keseragaman film lan kualitas kristal sing luar biasa, khusus direkayasa kanggo ngatasi alangan industri umum kaya film lemes lan degradasi kinerja.

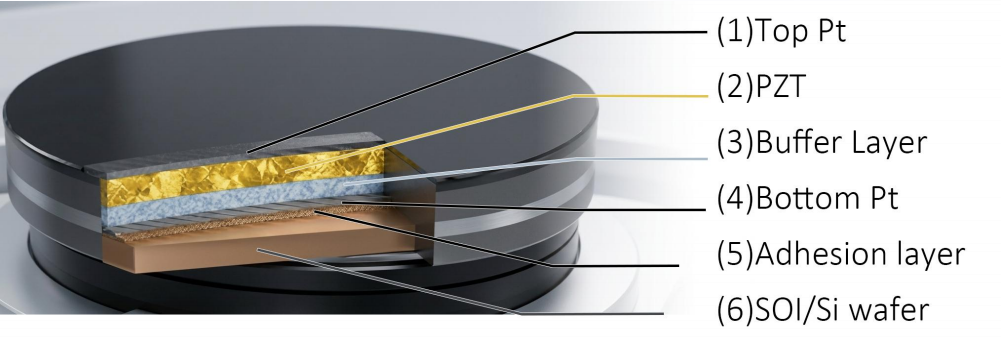

Arsitektur Inti: Sinergi Pt lan PZT

Integritas tumpukan multi-lapisan minangka dhasar kanggo kinerja ferroelektrik. Wafer kita nggunakake tumpukan elektroda metalik lan film tipis keramik sing direkayasa kanthi presisi:

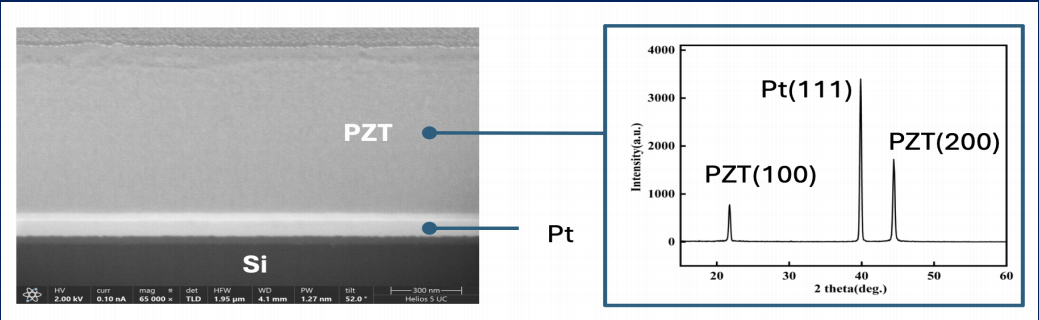

• Inti Piezoelektrik PZT:Proses kita fokus ing kontrol orientasi kristal sing ketat. Miturut Muralt (2000), PZT kanthi (100) utawa (001) orientasi sing disenengi ngasilake konstanta piezoelektrik longitudinal sing luwih dhuwur. Deposisi sing dioptimalake Vetek njamin orientasi sing kuat (100), ngidini output energi sing akeh banget sanajan ketebalan tingkat mikron.
• Lapisan Elektroda Pt Kritis:Platinum (Pt) serves minangka loro saluran listrik lan cithakan wutah kanggo PZT. Dikenal amarga konduktivitas dhuwur lan stabilitas termal ing lingkungan sing sugih oksigen, Pt minangka standar emas industri kanggo elektroda ngisor (Takahashi et al., 1994). Kita njaga kekasaran permukaan ultra-kurang (Ra <= 1.0 nm) kanggo nyedhiyakake antarmuka sing cocog kanggo nukleasi PZT.
• Lapisan Buffer Integrasi:Kanggo nyuda panyebaran unsur antarane PZT lan substrat Silicon, kita nggabungake sistem Lapisan Buffer presisi. Lapisan iki tumindak minangka alangi fisik lan kaku-buffer, nyegah delamination film lan mesthekake linuwih mechanical kabeh wafer sak Komplek MEMS etching.

Aplikasi Target: Where is PZT Used?

Wafer PZT berkinerja tinggi penting kanggo aplikasi sing mbutuhake sensing mekanik-ke-listrik utawa aktuasi listrik-ke-mekanik sing tepat:

• Elektronika Konsumen (PMUT):Target Klien kalebu produsen modul smartphone lan perusahaan keamanan biometrik. Kasus Gunakake: Film PZT ngasilake gelombang ultrasonik frekuensi dhuwur kanggo sensing bekas driji ing layar. Dibandhingake karo solusi warisan, PMUT berbasis PZT nawakake penetrasi sing luwih jero lan resolusi sing luwih dhuwur (Akbari et al., 2016), mbisakake otentikasi biometrik 3D sing aman.
• Telekomunikasi (RF MEMS):Target Klien kalebu desainer chip ngarep RF lan panyedhiya infrastruktur 5G/6G. Kasus Gunakake: Nggunakke koefisien kopling elektromekanis PZT sing dhuwur kanggo nggawe saringan sing bisa disetel. Iki nyuda mundhut sinyal lan nggedhekake bandwidth, kritis kanggo ngatur kemacetan spektrum ing jaringan 5G.
• Percetakan Industri:Target Klien kalebu produsen printer inkjet industri lan produsen tampilan fleksibel (OLED). Kasus Gunakake: Wafer PZT digawe mikro dadi aktuator ultra-cepet. Kanthi deformasi kamar tinta kanthi cepet, dheweke entuk dispensing cairan presisi pico-liter, landasan kanggo manufaktur OLED lan percetakan 3D kanthi resolusi dhuwur.
• kesehatan:Target Klien kalebu R&D piranti medis lan wiwitan ultrasonik genggam. Kasus panggunaan: Nyopir probe Ultrasound Intravaskular (IVUS) kanggo pencitraan internal. Uga dadi jantung nebulizer medis sing efisien lan bisu kanggo pangiriman obat sing ditargetake.
• Otomotif:Target Klien kalebu panyedhiya solusi nyopir otonom lan pangembang HMI kokpit cerdas. Kasus Gunakake: Ngluwihi jangkoan deteksi sensor ultrasonik otomotif. Kajaba iku, menehi Umpan Balik Haptic ing layar demek, simulasi rasa tactile tombol fisik.

Napa Pilih Vetek Semiconductor?

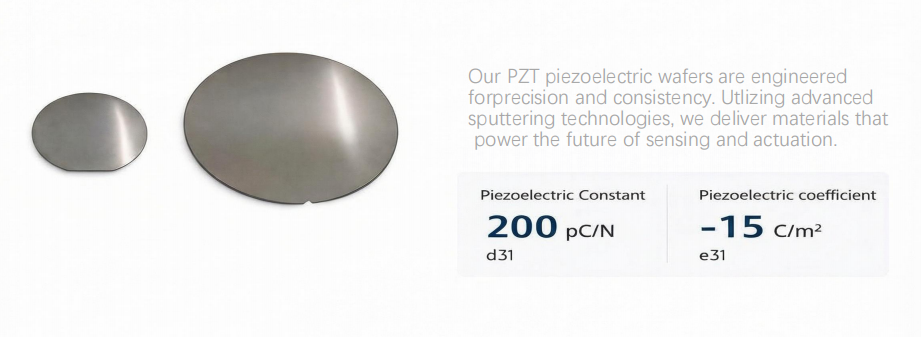

• Parameter unggul:Konstanta piezoelektrik d31 biasane tekan 200 pC/N, kanthi koefisien e31 stabil ing -15 C/m2.
• Substrat serbaguna:Kasedhiya ing format 6-inch lan 8-inch, kalebu substrat SOI resistivitas dhuwur (> 5000 ohm/cm).
• Kustomisasi Bespoke:Kita ndhukung Wafer sing Disedhiyakake Pelanggan (Layanan Pengecoran) lan bisa ngatur rasio kekandelan lapisan PZT lan Pt supaya cocog karo syarat frekuensi resonansi tartamtu.

Pengarang:Sera Lee

Referensi Akademik:

[1] Muralt, P. (2000). "Film tipis PZT kanggo mikrosensor lan aktuator: masalah lan kemajuan."Jurnal Mikromekanika dan Teknik Mikro.

[2] Trolier-McKinstry, S., et al. (2018). "Film Tipis Piezoelektrik kanggo MEMS."Tinjauan Tahunan Riset Bahan.

[3] Akbari, M., et al. (2016). "Piezoelektrik Micromachined Ultrasonic Transducers (pMUTs) kanggo Medical Imaging."Ing Piezoelektrik MEMS Resonator.
