WuYi TianYao New Material Tech.Co.,Ltd.
WuYi TianYao New Material Tech.Co., Ltd., didegaké ing 2016, minangka panyedhiya bahan lapisan majeng kanggo industri semikonduktor. Pendhiri kita, mantan ahli saka Institut Bahan Akademi Ilmu Pengetahuan Cina, ngadegake perusahaan kasebut kanthi fokus kanggo ngembangake solusi mutakhir kanggo industri kasebut.

Penawaran produk utama kita kalebuLapisan silikon karbida (SiC) CVD, lapisan tantalum karbida (TaC)., akeh SiC, bubuk SiC, lan bahan SiC kemurnian dhuwur. Produk utama yaiku susceptor grafit sing dilapisi SiC, dering preheat, cincin pangalihan sing dilapisi TaC, bagean halfmoon, lan liya-liyane, kemurnian ing ngisor 5ppm, bisa nyukupi syarat pelanggan.

150

Karyawan

12

Lini Produksi

2

Basis Produksi

2

Pusat R&D

Ndeleng Liyane
Vetek minangka profesional lapisan karbida silikon, lapisan karbida karbida tantalum, produsen grafit khusus lan supplier ing China. Sampeyan bisa yakin kanggo tuku produk saka pabrik lan kita bakal nawakake layanan sawise adol sing berkualitas.

Layanan Kita

CNC Machining

Mesin CNC

Material Sintering

Bahan Sintering

Material Purification

Pemurnian materi

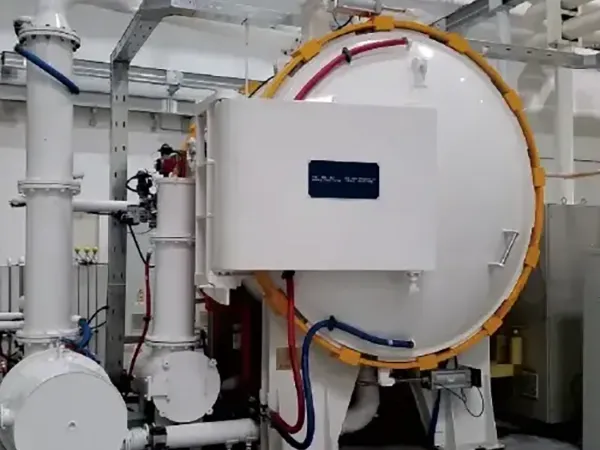

CVD Coating

Lapisan CVD

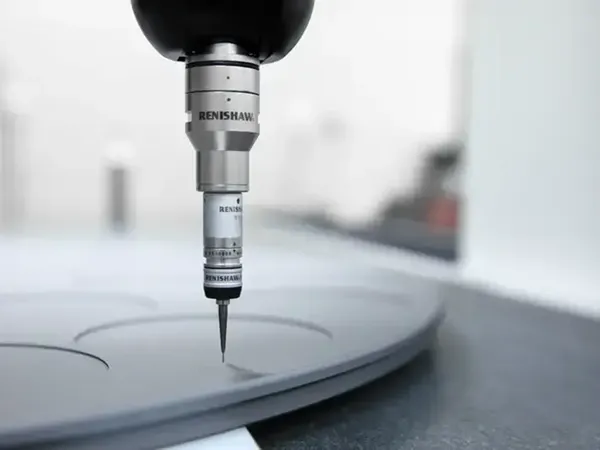

Material Testing

Pengujian Material

kaluwihan kita

Materi canggih ngganti masa depan. Ditujukake dadi inovator bahan semikonduktor utama ing saindenging jagad.

Advanced Equipment & Testing Capacity

Peralatan Lanjut & Kapasitas Tes

We operate 12 baris produksi majeng karo liwat 80 set industri-leading CVD lan peralatan pengawasan kanggo mesthekake produksi massal stabil lan kontrol kualitas ketat.

Dual R&D Centers & Deep Expertise

Pusat R&D Ganda & Keahlian jero

Diadegake dening mantan profesor CAS kanthi investasi R&D taunan 30%+, platform R&D dual kita kasil nyepetake jurang antarane riset mekanisme dhasar lan skala industri.

Strategic Industry Recognition

Pangenalan Industri Strategis

Minangka perusahaan pandhuan sing diakoni ing rantai industri sirkuit terpadu, VeTek Semiconductor wis nampa investasi modal strategis saka pirang-pirang pimpinan semikonduktor sing kadhaptar ndhuwur.

High-Purity & High-Barrier Solutions

Solusi High-Kemurnian & High-Barrier

Kita ngirim lapisan CVD kanthi kemurnian dhuwur, tahan suhu lan komponen sing efektif ngluwihi umur layanan lan ngoptimalake biaya produksi kanggo klien semikonduktor lan PV global.

PABRIK PENGENALAN

VeTek Semiconductor ngoperasikake pusat riset lan pangembangan dual, nggabungake kemampuan R&D lan produksi. Saiki duwe 2 basis produksi, 12 jalur produksi, 150+ karyawan, R & D nyumbang luwih saka 30%, tim kita fokus ing teknologi, produksi, dodolan lan manajemen operasi, lan nduweni kemampuan komprehensif sing kuwat. Tata letak produk utamane digunakake ing LED, sirkuit terpadu IC, semikonduktor generasi katelu, fotovoltaik lan industri liyane.

APA Klien kita ngomong

WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY

LAPANGAN APLIKASI

APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD

FAQ

Q1: Apa produk lapisan lan komponen sing padhet bisa disesuaikan karo cithak biru kita?

A: Ya, kustomisasi mutlak minangka kekuatan inti kita. Kita nyedhiyakake mesin khusus end-to-end adhedhasar gambar sing tepat, milih substrat sing paling cocog lan cocog karo lapisan CVD SiC utawa TaC sing seragam supaya cocog karo peralatan semikonduktor sampeyan.

Q2: Kepiye sampeyan njamin kemurnian dhuwur sing dibutuhake kanggo bahan semikonduktor?

A: Kita ngleksanakake screening bahan mentah sing ketat lan proses pemurnian suhu dhuwur sing luwih maju. Kabeh unsur dianalisis kanthi nggunakake peralatan tes profesional kaya ICP-OES lan GDMS kanggo mesthekake lapisan lan komponen grafit kita cocog karo standar industri chip sing paling murni lan bebas partikel.

Q3: Sistem manajemen kualitas lan sertifikasi industri apa sing sampeyan duwe?

A: fasilitas produksi kita makaryakke ing sesuai karo sistem manajemen kualitas ISO9001. Saka mesin substrat nganti proses deposisi uap kimia (CVD) pungkasan, saben langkah kudu mriksa dimensi lan presisi permukaan sing ketat sadurunge dikirim.

Q4: Apa sampeyan ndhukung testing sampel sadurunge manggonake pesenan akeh, lan apa proses?

A: Ya, kita nampa evaluasi sampel kanggo susceptor khusus, kapal wafer, utawa wafer goblok. Sampeyan bisa nyedhiyani paramèter operasional utawa model peralatan tartamtu (kayata LPE, Aixtron, utawa ASM), lan kita bakal ngirim conto nyoba kanggo mesthekake yen iku meets syarat termal lan proses.

Q5: Apa wektu timbal produksi khas kanggo produk standar lan khusus?

A: Kanggo konfigurasi standar utawa persediaan kasedhiya, kita kapal langsung. Kanggo item khusus sing mbutuhake mesin presisi lan pangolahan lapisan CVD, wektu timbal biasane saka 3 nganti 6 minggu, gumantung saka kerumitan desain lan volume batch.

Q6: Apa jenis dhukungan teknis sawise-sales sing sampeyan nyedhiyakake kanggo klien internasional?

A: Kita nawakake konsultasi teknis online 24/7 kanggo mbantu ngoptimalake lapangan termal lan umur komponen. Yen ana masalah operasional utawa fluktuasi konsentrasi nalika integrasi proses, insinyur R&D kita bakal kerja bareng karo sampeyan saka jarak adoh kanggo menehi solusi sing cepet lan praktis.

Kabar

  • Sambutan pelanggan kanggo ngunjungi pabrik produk serat karbon VetekSemicon
    2025-09-10
    Sambutan pelanggan kanggo ngunjungi pabrik produk serat karbon VetekSemicon

    Ing 5 September 20, 2025, pelanggan saka Polandia ngunjungi pabrik ing vetek kanggo sinau babagan teknologi majeng lan proses inovatif ing produksi produk serat karbon.

  • Ing Pabrik Cincin Fokus SiC CVD Padat: Saka Grafit nganti Bagean Presisi Tinggi
    2026-01-23
    Ing Pabrik Cincin Fokus SiC CVD Padat: Saka Grafit nganti Bagean Presisi Tinggi

    Ing jagad manufaktur semikonduktor kanthi taruhan dhuwur, ing ngendi presisi lan lingkungan ekstrem urip bebarengan, dering fokus Silicon Carbide (SiC) ora bisa dipisahake. Dikenal amarga resistensi termal sing luar biasa, stabilitas kimia, lan kekuwatan mekanik, komponen kasebut penting kanggo proses etsa plasma sing maju. Rahasia ing mburi kinerja dhuwur kasebut yaiku teknologi Solid CVD (Chemical Vapor Deposition). Dina iki, kita nggawa sampeyan ing mburi layar kanggo njelajah perjalanan manufaktur sing ketat - saka substrat grafit mentah nganti "pahlawan sing ora katon" kanthi presisi dhuwur.

  • VETEK kanggo Melu ing SEMICON Europa 2025 ing Munich, Jerman
    2025-11-20
    VETEK kanggo Melu ing SEMICON Europa 2025 ing Munich, Jerman

    Ing 2025, industri semikonduktor Eropa bakal ketemu maneh ing pameran perdagangan semikonduktor paling gedhe SEMICON Europa ing Munich wiwit 18-21 November.

  • Lapisan CVD ing Epitaksi Semikonduktor: Parameter Teknik, Pilihan SiC/TaC lan Kontrol Gagal
    2026-09-04
    Lapisan CVD ing Epitaksi Semikonduktor: Parameter Teknik, Pilihan SiC/TaC lan Kontrol Gagal

    Kertas putih teknis babagan carane lapisan CVD SiC lan TaC mengaruhi stabilitas termal, kontaminasi, partikel lan keterulang ing epitaksi semikonduktor, kanthi tabel parameter, wit keputusan pilihan lapisan, mekanisme gagal lan kritéria RFQ.

  • Vetek Semiconductor ing CSEAC 2026: Maju Bahan Semikonduktor, Komponen Inti lan Kolaborasi Global
    2026-09-04
    Vetek Semiconductor ing CSEAC 2026: Maju Bahan Semikonduktor, Komponen Inti lan Kolaborasi Global

    Vetek Semiconductor melu CSEAC 2026 ing Wuxi, China, nampilake lapisan CVD SiC lan TaC sing canggih, komponen grafit, keramik SiC lan bahan inti semikonduktor liyane. Acara kasebut nyedhiyakake kesempatan sing migunani kanggo nguatake kemitraan pelanggan, ngrembug babagan teknologi anyar, ngembangake proyek kerjasama lan njelajah kesempatan mangsa ngarep ing industri semikonduktor global.

  • Lapisan TaC: Gatekeeper saka Ngasilake kanggo 8-inch Silicon Carbide PVT Epitaxy
    2026-08-28
    Lapisan TaC: Gatekeeper saka Ngasilake kanggo 8-inch Silicon Carbide PVT Epitaxy

    8-inch SiC saiki ing volume produksi, nanging wafer ngasilaken - ora kapasitas - misahake pemenang. Pandhuan iki nerangake ngapa lapisan TaC ing bagean zona panas grafit nemtokake asil, lan carane nduweni kualifikasi supplier.

  • Substrat vs. Epitaxy: Peran Kunci ing Manufaktur Semikonduktor
    2026-08-21
    Substrat vs. Epitaxy: Peran Kunci ing Manufaktur Semikonduktor

    Ing manufaktur chip modern, landasan nyedhiyakake dhukungan fisik lan jalur boros panas, dene lapisan epitaxial nemtokake watesan kinerja listrik piranti kasebut. Artikel iki nyedhiyakake analisis jero babagan beda dhasar antarane substrat silikon kristal tunggal lan substrat silikon karbida lan proses epitaxial CVD / MBE, lan nyritakake kepiye teknologi epitaxial nambah kinerja piranti frekuensi dhuwur lan tegangan dhuwur kanthi nyuda Kapadhetan cacat lan nggabungake teknik galur. Apa sampeyan insinyur proses utawa pembuat keputusan pengadaan, pandhuan iki bakal mbantu sampeyan kanthi cepet ngenali strategi pilihan wafer sing paling cocog.

  • Napa Cincin Grafit Dilapisi Tantalum Carbide (TaC) Porous Kritis kanggo Pertumbuhan Kristal SiC sing Bisa Dipercaya
    2026-08-20
    Napa Cincin Grafit Dilapisi Tantalum Carbide (TaC) Porous Kritis kanggo Pertumbuhan Kristal SiC sing Bisa Dipercaya

    Cincin Graphite Dilapisi Porous Tantalum Carbide (TaC) minangka komponen medan termal khusus sing dirancang kanggo Angkutan Uap Fisik (PVT) SiC pertumbuhan kristal tunggal. Kanthi nggabungake grafit keropos kanthi kemurnian dhuwur kanthi lapisan karbida tantalum CVD sing padhet, nyedhiyakake stabilitas suhu dhuwur, perlindungan karat, distribusi panas sing dikontrol, lan kontaminasi sing sithik. Artikel iki nerangake struktur, kaluwihan teknis, aplikasi, spesifikasi, lan pertimbangan pilihan kanggo peralatan pertumbuhan kristal semikonduktor lan SiC.

  • Kustomisasi Perlengkapan Grafit Khusus GTMS/CTMS: Solusi Mesin Jero Lubang Mikro
    2026-08-13
    Kustomisasi Perlengkapan Grafit Khusus GTMS/CTMS: Solusi Mesin Jero Lubang Mikro

    Nargetake proses sealing hermetik GTMS/CTMS, VeTek nyedhiyakake solusi perlengkapan grafit khusus kanthi 1,500 bolongan mikro sing disusun kanthi padhet saben 0,01 ㎡. Persis cocog Kovar alloy CTE, ngatasi tantangan micromachining multi-bolongan liwat 10 sasi, entuk kontrol nul-cacat micron-tingkat lan pangiriman engineering siji-mandeg.

  • Napa Perahu Wafer Kuarsa Kemurnian Tinggi Kanggo TEL Dadi Penting kanggo Manufaktur Semikonduktor Lanjut
    2026-08-07
    Napa Perahu Wafer Kuarsa Kemurnian Tinggi Kanggo TEL Dadi Penting kanggo Manufaktur Semikonduktor Lanjut

    Ing industri semikonduktor sing berkembang kanthi cepet, bahan presisi langsung nemtokake kualitas pangolahan wafer lan efisiensi produksi. VETEK nyedhiyakake High Purity High Purity Quartz Wafer Boat Kanggo solusi TEL sing dirancang kanggo proses manufaktur semikonduktor majeng, nyedhiyakake stabilitas termal sing apik, tahan kimia, lan kontrol kontaminasi kanggo lingkungan fabrikasi wafer.

  • Ngatasi SiC Coating Edge Yellowing kanggo Ningkatake Hasil CVD saka 50% nganti 90%
    2026-08-05
    Ngatasi SiC Coating Edge Yellowing kanggo Ningkatake Hasil CVD saka 50% nganti 90%

    Analisis jero babagan penyebab kuning pinggir lan peeling lapisan silikon karbida ing susceptor grafit epitaksi MOCVD. VeTek ngilangi stres mikro kanthi tepat ngontrol tingkat deposisi CVD lan lapangan aliran, nambah asil lapisan saka 50% dadi 90% lan ndawakake umur layanan bagean grafit kemurnian dhuwur.

  • Kepiye Cara Ngatasi Variasi Kanthong-kanggo-Kanthong Tinggi ing Susceptor Grafit Epitaxy Silicon Multi-Pocket?
    2026-08-03
    Kepiye Cara Ngatasi Variasi Kanthong-kanggo-Kanthong Tinggi ing Susceptor Grafit Epitaxy Silicon Multi-Pocket?

    Ngatasi variasi kekandelan saku-kanggo-kantong 1.4% ing susceptor grafit epitaksi silikon multi-kantong, VeTek Semi ningkatake kerataan susceptor dadi <0.08mm lan ngurangi variasi dadi 0.69% liwat simulasi lapangan aliran CVD lan lapisan SiC ultra-presisi, ningkatake asil wafer.
