Lapisan CVD ing Epitaksi Semikonduktor: Parameter Teknik, Pilihan SiC/TaC lan Kontrol Gagal

Pengarang | Insinyur Nickwu | Engineer, Divisi Material Lanjutan, Vetek Semiconductor


Pambuka: Ing epitaxy, susceptor grafit dilapisi minangka bagéan saka wates termal, kimia lan kontaminasi reaktor. Nilai kasebut ora mung ana ing kekandelan lapisan, nanging kanthi konsistensi bagean rampung ngreksa suhu wafer, stabilitas permukaan lan bisa diulang liwat siklus wutah lan reresik.


1. Coating CVD minangka Wates Proses Epitaxy


Kesimpulan inti: Malah kanthi suhu sing ora owah, tekanan lan aliran gas, kekasaran lapisan, celengan, geometri kanthong utawa degradasi antarmuka bisa ngowahi transfer panas lan kimia permukaan. Mulane, susceptor sing dilapisi kudu dianggep minangka komponen reaktor kritis proses, dudu wafer pasif.

Suhu wutah sing umum nggambarake beban: GaN MOCVD asring lumaku cedhak 1000–1100°C, Si epitaksi watara 1050–1200°C, lan SiC epitaksi kira-kira 1500–1700°C. Suhu wafer gumantung saka daya pemanas ditambah geometri susceptor, emisivitas, ambane saku, rotasi lan aliran gas.

MOCVD planet nggunakake aliran laminar lan rotasi operator macem-macem kanggo nambah kekandelan, komposisi lan keseragaman doping.[1]


2. Parameter Coating CVD SiC lan TaC


Kesimpulan inti: "100 μm coating" dudu spesifikasi semikonduktor lengkap. Kapadhetan, kemurnian, microstructure, roughness, CTE, distribusi kekandelan, adhesion lan kontrol cacat kudu dianggep bebarengan, utamané ing kanthong, sudhut, bolongan lan fitur bayangan ngendi Deposition lokal bisa beda-beda.


Paramèter
CVD SiC
CVD TaC
Kapadhetan
~3,2–3,21 g/cm³
~14,3 g/cm³
CTE
~4.3–4.5×10⁻⁶/K
~6.3×10⁻⁶/K
Kekerasan
~40–42 GPa
~2000 HK
kekandelan
~ 100 μm khas
≥20 μm; ~35±10 μm
Kasar
~1-3 μm, gumantung proses
Proses gumantung
Kemurnian
> 6N bisa
Gumantung kelas

Rantai teknik yaiku:

CVD suhu / tekanan / rasio gas → wutah gandum → Kapadhetan / kasar / stress → lapisan umur.

Tekanan sing luwih dhuwur nambah kekasaran lan porositas, dene suhu sing berlebihan ngasilake struktur sing luwih kasar.[3]


3. Thermal Uniformity lan Run-to-Run Repeatability


Kesimpulan inti: Lapisan bisa dadi proses-ora ditrima sadurunge katon kulit. Kekandelan drift, resesi, celengan utawa owah-owahan kasar bisa ngowahi wafer-to-susceptor transfer panas lan emissivity, nggawe suhu utawa run-to-run drift nalika komponèn isih katon mechanically utuh.


Keseimbangan panas wafer:

Qtotal = Qkonduksi + Qradiasi + Qkonveksi

Susceptor sing dilapisi mengaruhi istilah kasebut liwat sifat material, kondisi permukaan lan geometri. Kanthong ambane penting amarga lapisan lapisan ngganti geometri lelenggahan wafer pungkasan.

Lapisan nominal 100 μm sing beda-beda ing sakubenge saku bisa ngganti jalur termal lokal lan dimensi pungkasan. Variasi cilik ora kanthi otomatis nyebabake ora seragam, nanging ambane saku sawise lapisan kudu dadi CTQ.

Sajrone produksi:

celengan wutah + reresik + siklus termal → roughness / emisivitas drift → termal-wates drift → wafer-suhu drift → wutah-rate / komposisi drift.

Umur komponen kudu ditetepake kanthi watesan proses - ora mung "ora ana kerusakan sing katon."


4. CVD SiC vs CVD TaC Pilihan


Kesimpulan inti: CVD SiC minangka garis dasar praktis kanggo akeh bagean epitaksi Si, GaN lan SiC amarga kedewasaan, kemurnian lan kompatibilitas karo grafit. TaC dadi atraktif nalika suhu ekstrem utawa kimia sing sugih SiC ndadekake resesi SiC minangka mekanisme watesan umur sing wis diverifikasi.


Window Proses
Miwiti Pilihan
Logika Teknik
Si epitaksi, ~1050–1200°C
CVD SiC
Diwasa, margine cukup
MOCVD GaN, ~1000–1100°C
CVD SiC
Madeg lumahing operator
Epitaksi SiC, ~1500–1700°C
SiC pisanan; ngevaluasi TaC yen urip-winates
Keruwetan sing luwih dhuwur
Serangan Si-sugih abot
Evaluasi TaC
Margin refraktori sing luwih dhuwur
> 2000 ° C layanan zona panas
TaC banget dianggep
Stabilitas SiC bisa mbatesi urip

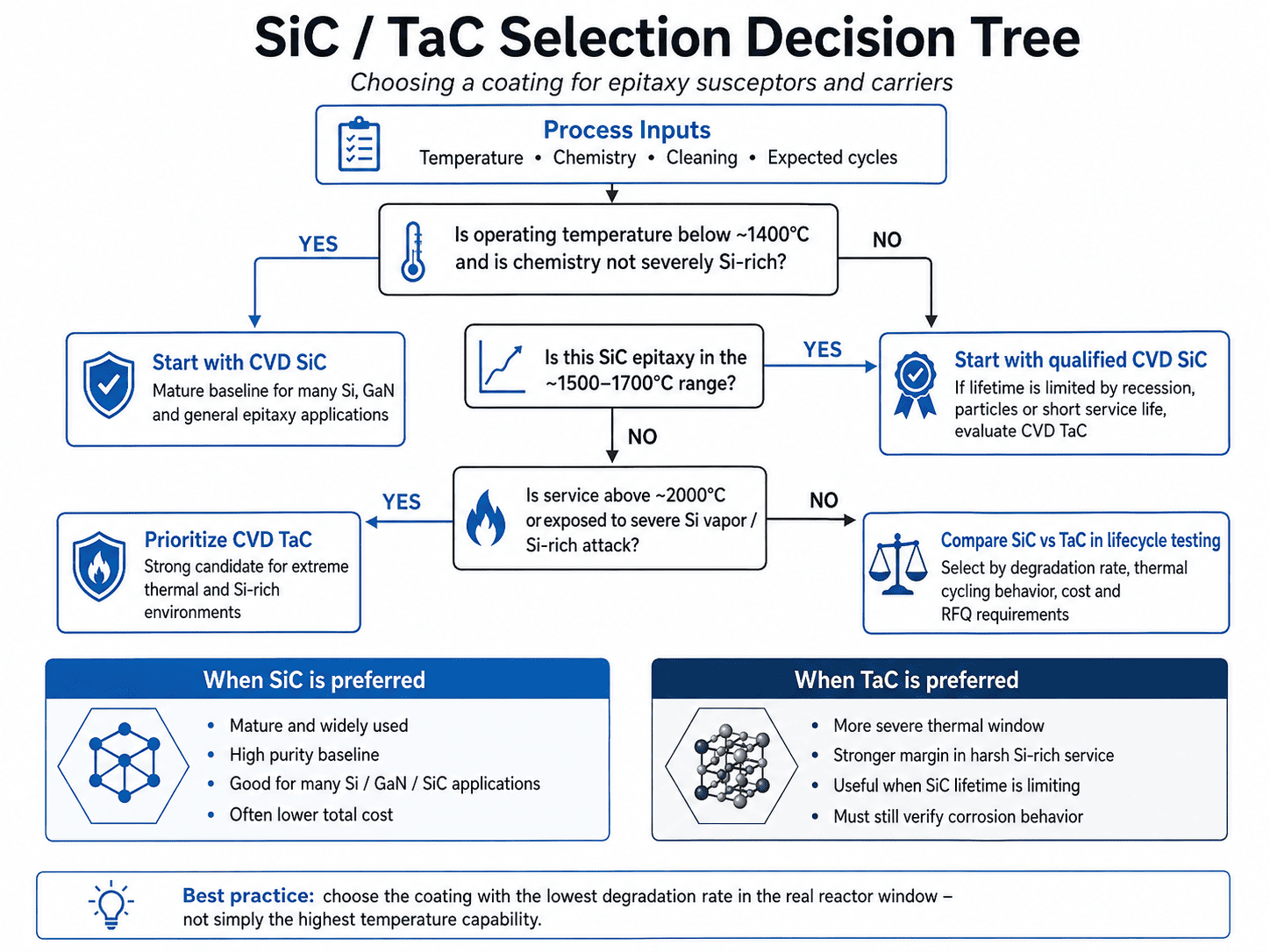

Pohon Keputusan PilihanT < ~1400°C lan SiC kompatibel karo kimia?

→ Ya: kualifikasi CVD SiC.

→ Ora: terus.

Epitaksi SiC ing ~1500–1700°C?

→ Mulai nganggo SiC sing wis kabukten. Yen resesi, partikel utawa urip cendhak dominasi, mbandhingaké TaC.

> 2000 ° C utawa cahya Si-uap abot?

→ Prioritas evaluasi TaC.

TaC ora kena pengaruh kimia. Ing 1973 K ing uap silikon, CVD TaC mbentuk produk reaksi TaSi₂ / SiC; nambah cahya Si tambah ambane karat lan kasar.[4] Mulane, pilihan kudu adhedhasar tingkat degradasi ing reaktor nyata, ora mung titik leleh.

SiC TaC Selection Decision Tree


5. Mekanisme Gagal Coating CVD



Kesimpulan inti: Sebagéyan gedhé kegagalan suseptor sing dilapisi amarga kaku termal gabungan, deposisi ora seragam, resesi kimia lan ngresiki utawa nangani karusakan. Analisis gagal kudu nyambungake cacat sing katon menyang mekanisme oyod lan banjur menyang gejala wafer tinimbang mandheg ing "peeling lapisan."

Mode Gagal
Mekanisme ROOT
Risiko Proses Utama
Microcracking
CTE mismatch + siklus termal
Ingress gas, partikel
Delaminasi
Tekanan residual / antarmuka lemah
Flaking
Pinhole / porositas
Densifikasi ora lengkap
Paparan grafit
Kripik pinggir
Stress / nangani
Partikel lokal
Resesi kimia
Kimia reaktif T dhuwur
Kekasaran / emisivitas drift
Deposit buildup
Deposisi parasit
Thermal / drift aliran


Hubungan stres termal urutan pertama sing migunani yaiku:

σ ≈ E × Δα × ΔT

ing ngendi E yaiku modulus lapisan, Δα bedane lapisan / substrat CTE lan ΔT ekskursi termal. Iki kok grafit CTE cocog prakara meh minangka akeh minangka kemurnian lapisan.

Kanthong jero, bolongan lan alur bisa nampa transportasi prekursor sing beda:

lapisan tipis/keropos lokal → serangan termal/kimia → paparan grafit → erosi → partikel → risiko cacat wafer.

Sawijining komponen bisa tekan proses pungkasan urip sadurunge mburi mekanik.

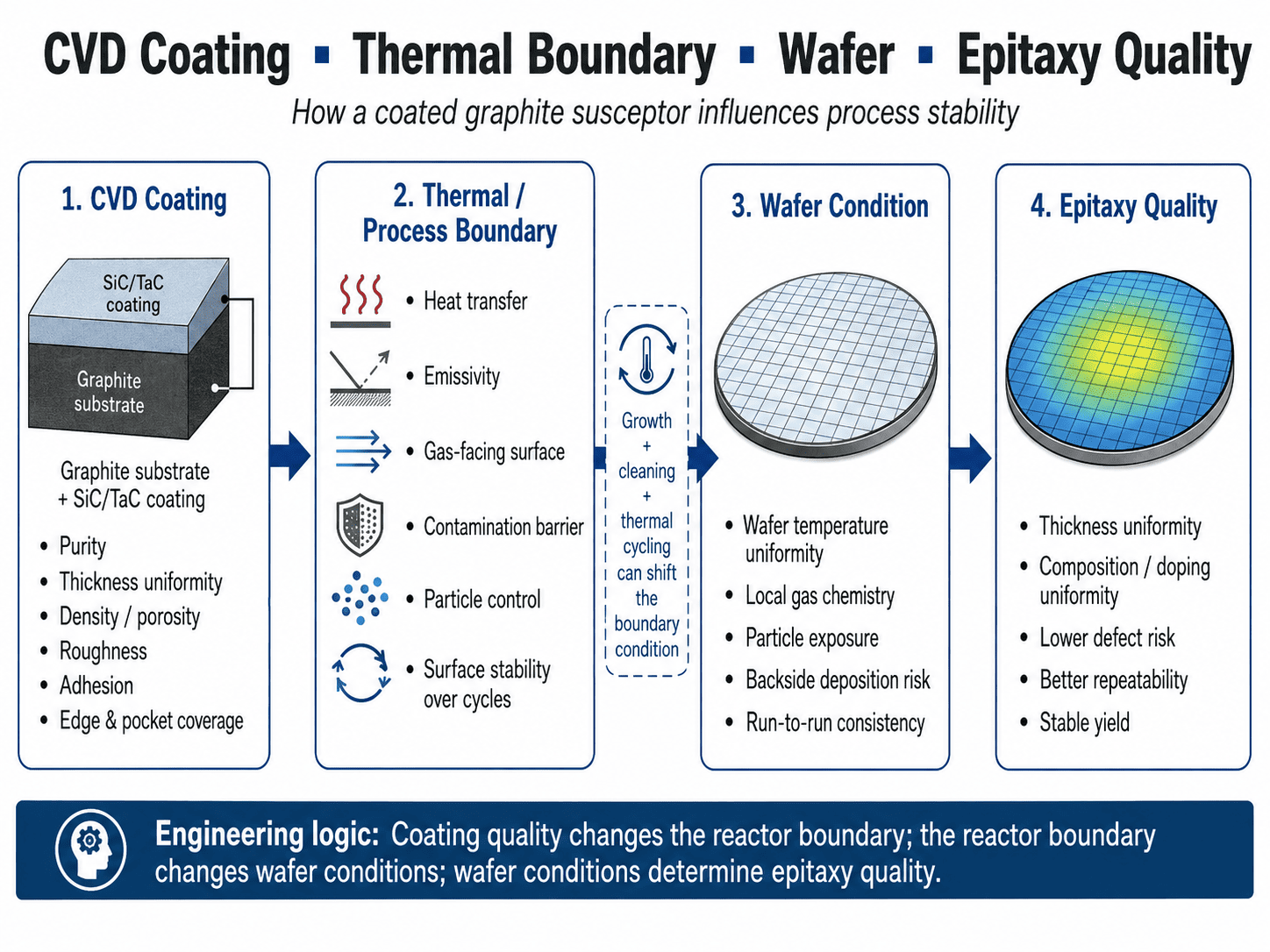

Engineering Mechanism Diagram from CVD Coating to Epitaxy Quality

6. Kualifikasi lan RFQ Requirements


Kesimpulan inti: Kualifikasi kudu ngowahi kondisi reaktor dadi CTQ sing bisa diukur lan verifikasi ing geometri rampung. Sertifikat materi mung ora cukup; target punika repeatable lapisan integritas, dimensi lan termal / prilaku kimia liwat wutah wakil lan siklus reresik.

Spesifikasi praktis kudu kalebu:


  • Bahan: kelas grafit, kemurnian, CTE; fase lapisan lan kemurnian.
  • Lapisan: kekandelan, watesan lokal, roughness, kritéria pinhole / porositas, adhesi utawa termal-siklus kritéria.
  • Geometri: ambane kanthong sawise nutupi, flatness / runout, OD / ID, bolongan lan CTQs related rotasi.
  • Proses: ukuran wafer, suhu, gas, meksa, dadi panas / mode rotasi, kimia reresik lan siklus samesthine.


Titik mriksa sing disaranake:

Mlebet → siklus wutah ditetepake → reresik → pungkasan-urip.

Hubungane checkpoints iki karo data partikel lan wafer luwih migunani tinimbang pengawasan visual piyambak.


7. FAQ


Sepira kekandelan CVD SiC?

Kira-kira 100 μm minangka referensi sing migunani, dudu optimal universal. Geometri, tunjangan korosi, stres lan toleransi dimensi nemtokake target.

Apa lapisan sing luwih kandel tansah tahan luwih suwe?

Ora. Iku nambah cadangan karat nanging uga bisa nambah sisa kaku lan shift dimensi.

Kenapa SiC Coating Peel?

Kontributor khas yaiku CTE mismatch, stres residual, cacat antarmuka, geometri pinggiran, siklus termal, serangan kimia lan karusakan reresik.

Nalika TaC kudu ngganti SiC?

Nalika serangan suhu dhuwur utawa sugih Si kabukten minangka watesan umur SiC sing dominan lan TaC menehi asil siklus urip sing luwih apik.


Kesimpulan


Kesimpulan inti: Grafit sing dilapisi CVD kudu nduweni kualifikasi minangka bagéan saka proses epitaksi. Sasaran kasebut yaiku prilaku termal, kimia lan dimensi sing stabil sajrone produksi, kanthi pungkasan umur ditetepake kanthi CTQ proses sing bisa diukur tinimbang karusakan sing katon mung.

Rantai teknik yaiku:

substrat grafit → struktur mikro CVD → geometri rampung → stabilitas termal/kimia → pengulangan wafer.

Pitakonan sing luwih apik ora mung "Sepira kandel lapisan kasebut?" nanging "Kepiye komponen iki bakal tumindak sawise wutah bola-bali, reresik lan siklus termal, lan apa watesan bisa diukur nemtokake pungkasan urip?"


Referensi

[1] AIXTRON SE, Prinsip Planet (MOCVD).

[2] SGL Carbon, SIGRAFINE® SiC Coating – Data Material.

[3] Huo Y. et al., Laporan Ilmiah 16, 4150 (2026), "Studi Korelasi Proses-Struktur-Properti ing Lapisan CVD-SiC ing Substrat Grafit."

[4] Hao K. et al., Vakum 241, 114677 (2025), "Mekanisme Korosi Uap Silikon saka Lapisan CVD TaC ing Substrat Grafit."



Engineer Nickwu duwe pengalaman 15 taun ing R&D lapisan CVD lan bahan zona panas adhedhasar karbon. Dheweke mimpin proyek kasebut kanggo ngenalake produksi massal kanggo komponen grafit sing dilapisi TaC pisanan ing China sing digunakake ing epitaksi SiC 8 inci. Dheweke wis melu ing akeh desain zona panas lan proyèk analisis Gagal kanggo wutah kristal SiC lan terus pitung paten penemuan related kanggo bahan panas-zona.
