Wafer Aluminium Nitrida (AlN).

1. Fitur Key & Kaluwihan

• Celah pita ultra-sudhut ≈ 6.2 eV — paling dhuwur ing antarane bahan semikonduktor mainstream

• Konduktivitas termal dhuwur ≈ 320 W/m·K kanggo boros panas sing efisien

• Insulasi listrik sing apik banget (> 10¹³ Ω·cm) lan medan rusak dhuwur (12–15 MV/cm)

• Cocokake kisi lan ekspansi termal sing apik karo GaN - becik kanggo heterostruktur GaN-on-AlN

• Opsi Kapadhetan dislokasi sing sithik kanthi kontrol kurva goyang HR-XRD sing ketat

• Al-face CMP (Ra ≤ 0,5 nm) lan N-face MP kanggo permukaan siap epi

• Multiple ukuran lan gelar kualitas (P / R / D) kanggo cocog produksi lan syarat riset

2. Aplikasi Khas

• Piranti RF daya dhuwur kanggo komunikasi radar lan 6G

• Elektronik daya voltase dhuwur kanggo jaringan, pusat data, lan kendaraan listrik

• Deep-ultraviolet (UVC) LED lan dioda laser

• wutah epitaxial GaN-on-AlN lan piranti heterostructure majeng

• Komponen semikonduktor kanthi suhu dhuwur, frekuensi dhuwur, lan lingkungan sing atos

3. Kasedhiya Ukuran & Quality Grades

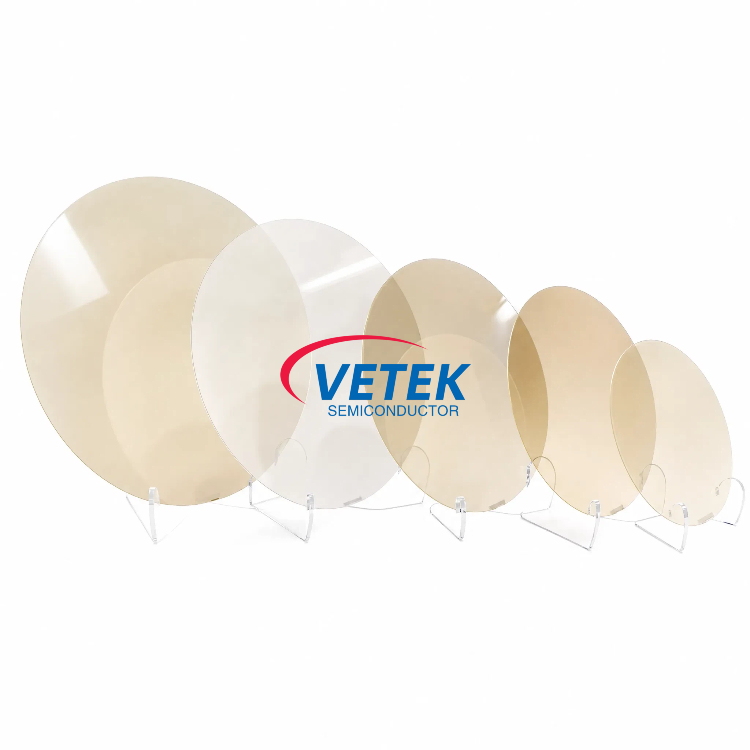

VeTek nawakake wafer AlN ing format standar ing ngisor iki. ukuran Custom lan specifications bisa rembugan ing panyuwunan.

• Substrat kothak 10 × 10 mm

• Wafer 1 inci (25,4 mm).

• Wafer 2 inci (50,8 mm).

Nilai kualitas: P-grade (Produk), R-grade (Riset), D-grade (Eksperimental), dibedakake utamane dening HR-XRD rocking-curve FWHM lan kualitas kristal sakabèhé.

4. Spesifikasi Teknis Utama

Paramèter umum ing antarane ukuran (nilai khas; gumantung saka kelas yen dicathet):

Toleransi geometris spesifik ukuran:

• 10 × 10 mm: Sisih dawa 10 mm ± 0,5 mm; TTV ≤ 15 μm; Bow ≤ 15 μm

• 1-inch: Dhiameter 25,4 mm ± 0,5 mm; Area sing bisa digunakake ≥ 90%; TTV ≤ 20 μm; Bow ≤ 20 μm; Datar primer (10-10) ± 5°, dawane 8 mm ± 1 mm

• 2-inch: Dhiameter 50,8 mm ± 0,5 mm; Area sing bisa digunakake ≥ 90%; TTV ≤ 30 μm; Bow ≤ 30 μm; Dawane warata utami 16 mm ± 2 mm

5. Kenapa Pilih Wafer VeTek AlN?

Minangka pemasok khusus bahan semikonduktor canggih lan komponen, VeTek Semiconductor nyedhiyakake:

• Wafer kristal tunggal AlN berkualitas tinggi kanthi kualitas kristal sing dikontrol lan permukaan sing siap epi

• Opsi macem-macem ukuran lan kelas kanggo ndhukung produksi piranti lan program riset

• Solusi wafer lan substrat pelengkap ing portofolio bahan semikonduktor VeTek

• Dhukungan teknis kanggo pilihan materi lan proses cocog

Wafer AlN kita mbantu pelanggan nyepetake pangembangan RF daya dhuwur, daya voltase dhuwur, lan piranti optoelektronik UV jero sing nuntut kombinasi unik saka celah pita ultra-sudhut, konduktivitas termal dhuwur, lan kompatibilitas GaN sing ditawakake aluminium nitrida.
