Sample Mapping

Adhedhasar sampel fisik sing diwenehake dening pelanggan (sanajan minangka bagean sing wis rusak utawa pecah), kita nawakake layanan spektrum lengkap wiwit saka rekayasa mbalikke struktur fisik nganti karakterisasi fisikokimia tingkat material. Nggunakake peralatan inspeksi kanthi tliti dhuwur semikonduktor, kita kanthi akurat ngitung struktur geometris 3D sing kompleks, sifat antarmuka lapisan / substrat, lan paramèter fisik materi, kanggo mesthekake yen produk reverse-engineered cocog utawa ngluwihi standar OEM ing pas fisik, kompatibilitas proses, lan urip layanan (Form-Fit-Fungsi Panggantos).

Apa sing Kita Ukur (Hasil Teknis):

• Toleransi Dimensi lan Geometris:Nggunakake Mesin Ukur Koordinasi (CMM) kanthi tliti dhuwur lan pemindai 3D optik, kita nindakake modeling awan titik ukuran lengkap lan rekonstruksi struktur rongga kompleks lan bolongan pemasangan / lokasi, nggayuh akurasi tingkat mikron.
• Mikro-morfologi & Flatness lumahing:Nggunakake interferometer cahya putih lan profilometer optik kanggo ngevaluasi kekasaran permukaan skala nanometer (Ra) lan flatness area gedhe, nyukupi syarat penanganan wafer lan penyegelan kamar.
• Fitur Edge Micro:Pemetaan pembesaran dhuwur saka pinggiran R-radii lan profil mikro chamfer kanggo ngoptimalake morfologi pendakian lapisan lan nyegah konsentrasi stres ing sudhut sing cetha sing bisa nyebabake delaminasi suhu dhuwur.
• Graphite Substrat & Thermal Matching Analysis:Assessment Kapadhetan substrat grafit kemurnian dhuwur, ukuran butir, lan koefisien ekspansi termal (CTE) kanggo mesthekake cocog termal-kaku antarane substrat lan lapisan CVD.
• Coating Cross-bagean & Kualitas Ikatan Antarmuka:XRF non-destruktif lan analisis SEM cross-section metallographic kanggo ngukur ketebalan absolut, keseragaman radial lapisan CVD, lan ambane penetrasi antarmuka.
• Struktur Fase & Analisis Mikro-Kristal:Evaluasi XRD saka fase kubik (β-SiC) kemurnian CVD SiC; penilaian kualitatif stoikiometri kimia lan karakteristik struktur kristal saka CVD TaC.

Kasus Nyata & Keuntungan Pelanggan (Pengalaman):

Pelanggan komponen etsa semikonduktor 12 inci:pasokan OEM mandheg; mung siji bagean bekas sing kasedhiya. Liwat model reverse CMM + analisis cross-section coating SEM, kita ngrampungake pembangunan substitute-part lan testing on-tool sajrone 2 wulan tanpa gambar asli, entuk 100% pas instalasi. Pungkasane, siklus pengadaan komponen dikurangi saka wektu timbal impor asli 6 sasi dadi 2 sasi, biaya pengadaan unit mudhun 42%, lan model iki wis disedhiyakake kanthi stabil luwih saka 30 batch.

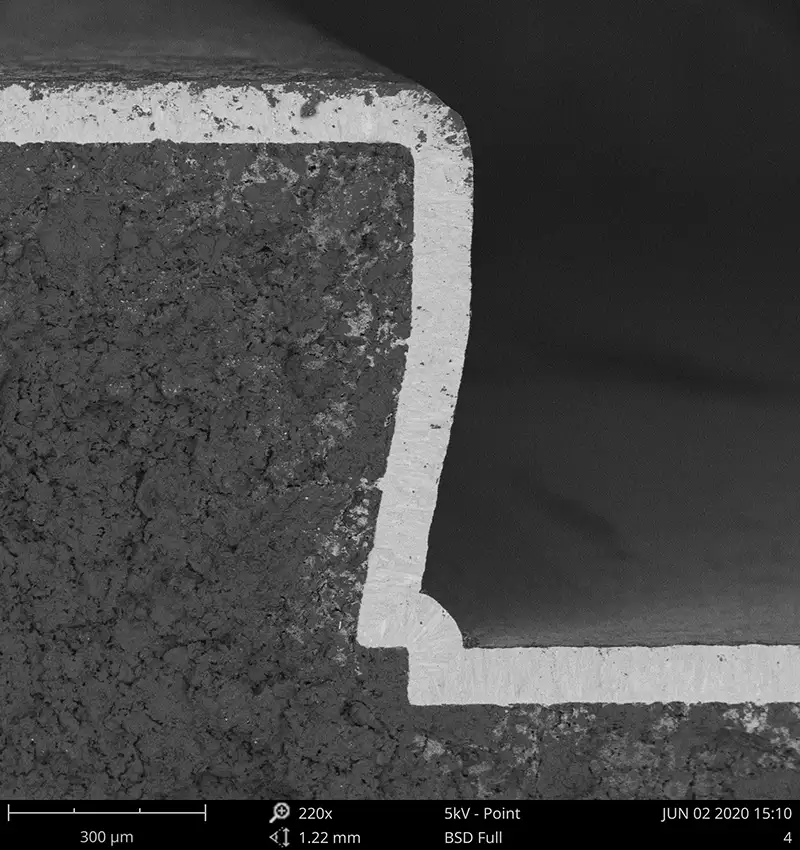

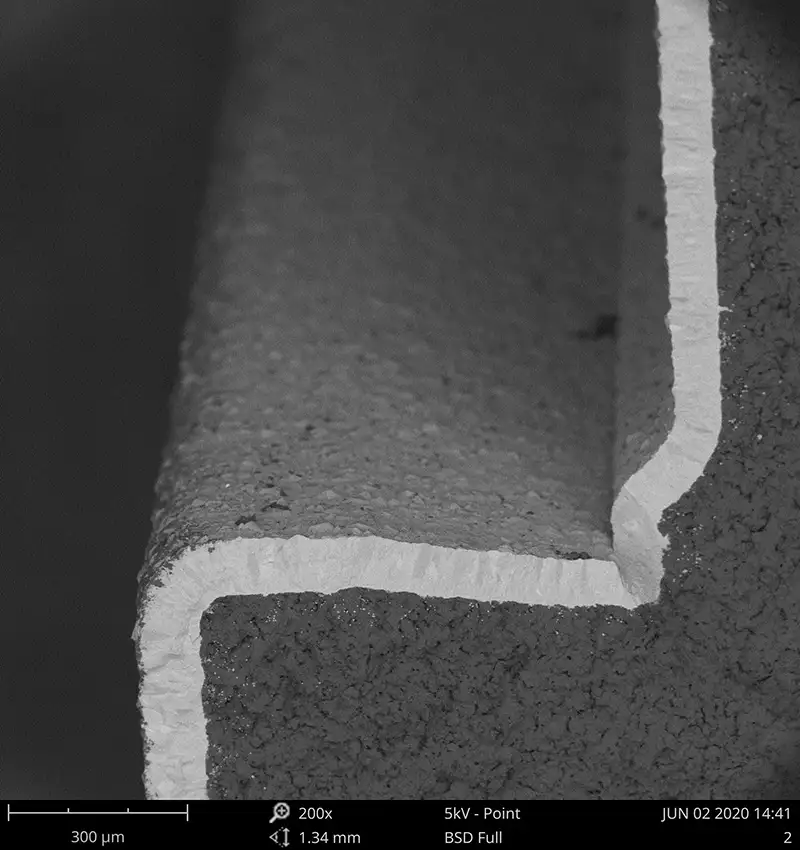

Silicon Carbide (SiC) coating ing SEM coating cross-section
