Apa sing diarani elekrostatik chuck (esc)?

Ⅰ. Definisi produk esc

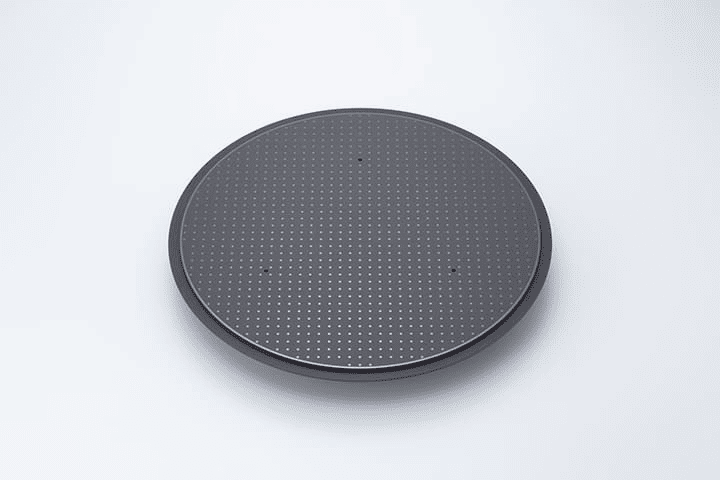

Chuck Electrostatic (Esc kanggo Short) yaiku piranti sing nggunakake tenaga electrostatic kanggo nyerep lan ndandaniWafers Siliconutawasubstrat liyaneWaca rangkeng-. Iki digunakake ing plasma Etching (plasma Etching), deposisi uap kimia (CVD), Depeporasi uap fisik (PVD) lan proses proses liyane ing lingkungan vakum ing scanmontubtor.

Dibandhingake karo penambah mekanik tradisional, ESC bisa ndandani wafer tanpa stres lan polusi, nambah akurangan proses akurasi lan konsistensi, lan minangka salah sawijining komponen peralatan ing semikonduktor sing dhuwur.

Ⅱ. Jinis Produk (Jenis Coklat Elektrosastic)

Chuckrostatic bisa dipérang dadi kategori ing ngisor iki miturut desain struktural, bahan elektroda lan metode iklan:

1. ESP Monopolar

Struktur: Siji lapisan elektroda + pesawat lemah

Fitur: mbutuhake helium bantu (he) utawa nitrogen (n₂) minangka medium insilasi

Aplikasi: Cocog kanggo ngolah bahan sing ora impedansi kayata Sio lan sięn₄

2 .. esc bipolar

Struktur: Loro elektrods, elektrods positif lan negatif dipasang ing lapisan keramik utawa polimer masing-masing

Fitur: Bisa digunakake tanpa media tambahan lan cocog kanggo bahan kanthi konduktivitas sing apik

Kaluwihan: Adhisi adsorpsi lan respon sing luwih cepet

3. Kontrol termal (dheweke bunder esc)

Fungsi: Gabungan karo sistem pendinginan bunder (biasane helium), suhu wis dikendhaleni nalika ndandani wafer

Aplikasi: Digunakake kanthi akeh ing etching plasma lan proses ing ngendi ambane etching kudu dikendhaleni

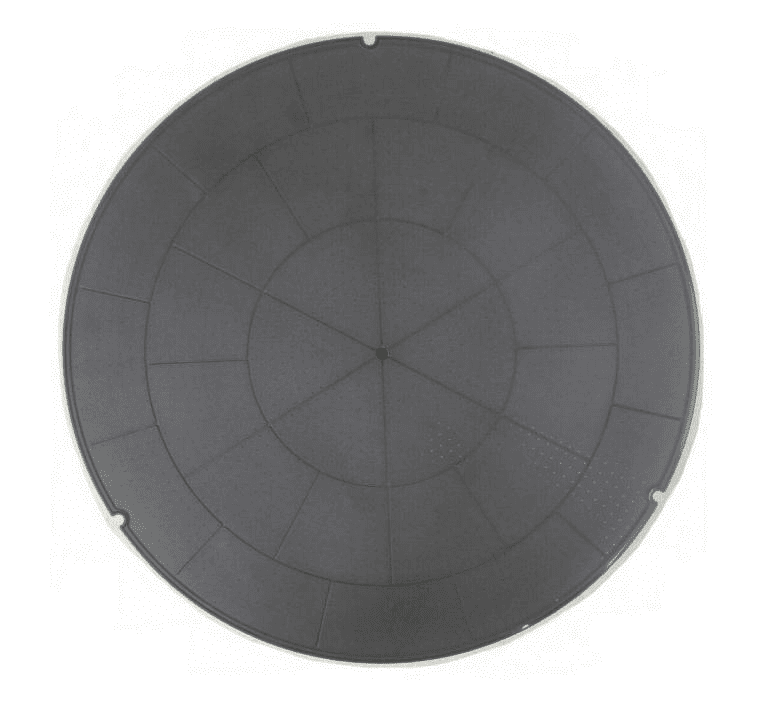

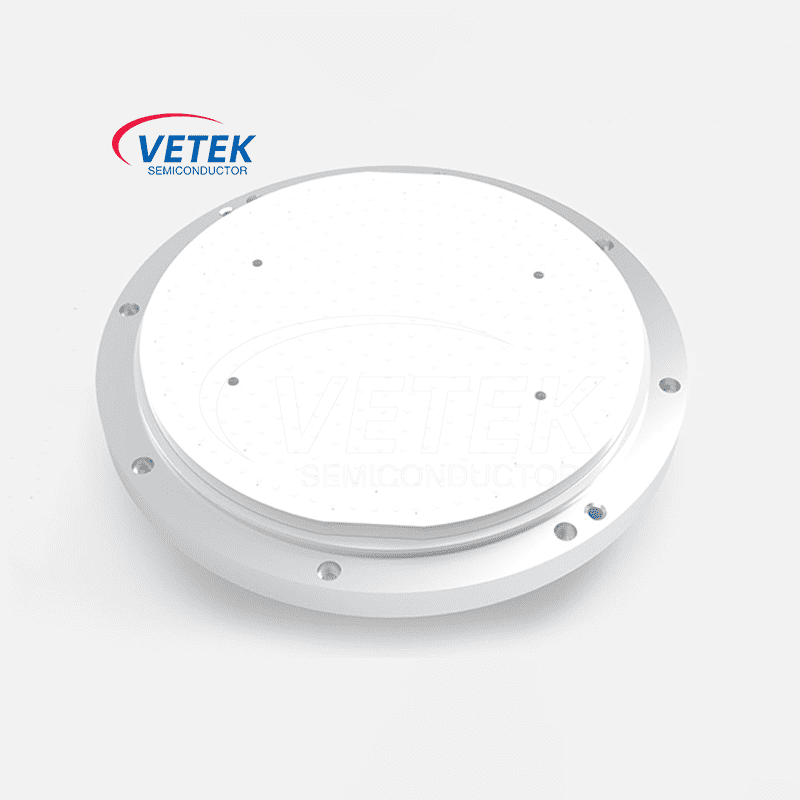

4. ESC KeramikBahan:

Bahan keramik insulasi sing dhuwur kayata aluminium oksida (Al₂o₃), Nitride aluminium (aln), lan silikon nitride (sięn₄) biasane digunakake.

Fitur: Rintangan karat, kinerja jampel sing apik, lan konduktivitas termal sing dhuwur.

III. Aplikasi ESC ing Fabrikasi Semikonduktor

1. Plasma Etching Esc Grafe Ndandani wafer ing kamar reaksi lan nyadari penyejuk, ngontrol suhu wafer ing ± 1 ℃, kanthi nggunakake seragam tingkat etching (kanthi seragam rate etching) dikontrol ing ± 3%.

2 .. Dependisi uap kimia (CVD) ESC bisa entuk adsorption wafers sing stabil ing kahanan suhu dhuwur, lan nambah keseragaman termal lan adhesi kanthi efektif deposisi film tipis.

3. Deposisi beluk fisik (PVD) ESC nyedhiyakake fiksasi sing ora kontak kanggo nyegah karusakan wafer sing disebabake dening stres mekanik, lan cocog banget kanggo ngolah wafers tipis (<150μm).

4 .. ion implantationThe kontrol suhu lan kemampuan clamping sing stabil nyegah karusakan lokal amarga ngisi akumulasi, mesthekake akurasi kontrol dosis implantation.

5. Chickage Packaging Packaging Advanced lan 3D IC Backaging, ESC uga digunakake ing lapisan redistribusi (RDL) lan pangolahan laser, nyengkuyung pangolahan ukuran wafer standar non-standar.

IV. Tantangan teknis utama

1. Nyekeli pasukan Degradationprobrom:

Sawise operasi jangka panjang, amarga kontaminasi lumahing keramik utawa lumahing keramik, kekuatan sing ditahan ESC, nyebabake wafer utawa tiba.

Solusi: Gunakake ngresiki plasma lan perawatan lumahing biasa.

2. Resiko Discharge (ESD) Discharge (ESD):

Bias voltase dhuwur bisa nyebabake discharge, ngrusak wafer utawa peralatan kasebut.

Countermeasures: Desain struktur peneblasan electroode multi-lapisan lan ngatur sirkuit suppression ESD.

3. Suhu non-keseragaman:

Penyebutan sing ora rata ing mburi esc utawa bedane ing konduktivitas kererik.

Data: Sawise panyimpangan suhu ngluwihi ± 2 ℃, bisa nyebabake panyimpangan ambane serep> ± 10%.

Solusi: Keramik konduktivitas termal (kayata aln) kanthi tliti sistem kontrol dhuwur (0-15 torr).

4. Deposit ContaminonProch:

Sisa proses (kayata produk decomposisi Sih₄) disimpen ing lumahing ESC, sing mengaruhi kapasitas adsorpsi.

Masyaras: Gunakake Plasma In-situ teknologi ngresiki lan nindakake reresik rutin sawise mbukak 1,000 wafers.
