Apa sing ditolak ing wafers?

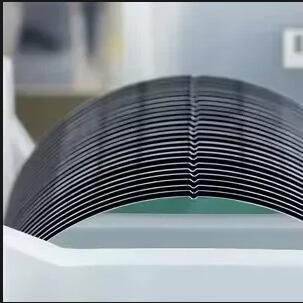

Wafers Siliconminangka dhasar sirkuit lan piranti semikonduktor terpadu. Dheweke duwe fitur sing menarik - sudhut warata utawa alur cilik ing sisih pinggir .Ing iku dudu cacat, nanging tandha sing disengaja.Nyatane, kedudukan iki minangka referensi arah lan panandha identitas ing saindenging proses manufaktur kabeh.

Ing dina awal, waffers biasane nggunakake "warata" minangka panandha, tegese lemah bagean sing dawa ing pinggir bunder. Posisi lan nomer flat kasebut digunakake kanggo mbedakake orientasi kristal lan jinis doping. Minangka ukuran wafer tambah lan ngolah tliti 200 mm lan 300 mm wafright kanthi standarisasi ing desain kedudukan berbentuk ARC cilik. Posisi kedudukan iki ditetepake miturut standar lan mapan ing orientasi tetep, digunakake kanggo nuduhake orientasi kristal wafer (umpamane <100> utawa <111>) lan kanggo nyedhiyakake titik referensi sing umum kanggo peralatan sakterugian.

Apa fungsi notch wafer?

• Pisanan, menehi referensi kanggo alignment wafer. Langkah-langkah utama kayata lithografi, etching lan ion implantasi mbutuhake pirang-pirang lapisan pola ditumpuk. Yen sistem koordinat saben lapisan ora konsisten, piranti pungkasan bakal salah ditasarake lan dikethok. Kanthi ndeteksi posisi kedudukan, peralatan bisa netepake sistem koordinat sing cocog lan gunakake tandha-tandha kanggo entuk overlay sing tepat.
• Kapindho, ngumumake informasi wafer. Beda orientasi kristal lan jinis doping sing beda (kayata Jenis lan N-Type) duwe sifat bahan lan pertimbangan desain sing béda. Orientasi kedudukan, digabungake karo tandha-tandha sisih mburi lan liya-liyane, ngidini baris produksi kanthi cepet ngerteni wafers sajrone nangani otomatis lan ngurutake, ngindhari campuran ing antarane macem-macem jinis produk.
• Katelu, mesthekake safety kanthi nangani otomatis. Dupa modern nggawe panggunaan senjata robot lan sistem nangani material (amh). Sistem kasebut gumantung ing kedudukan kanggo nemtokake sisih ngarep / mburi lan orientasi wafer, nyegah kesalahan utawa flipping sing bakal nyebabake kerugian.

Kanggo insinyur piranti lan proses, kedudukan bisa katon ora pati penting, nanging nganggo rantai proses kabeh saka Crystal narik, Epitraxy lan pabrik wafer. Kapan "Direction" melu orientasi kristal, alignment tata letak, orientasi stres, utawa uga struktur desain piranti cilik-cilik iki meh mesthi ing latar mburi. Sawise sampeyan ngerti peran kedudukan kasebut, dadi luwih gampang kanggo ngetutake kepiye cara "mindhah" liwat baris produksi lan kepiye langkah-langkah langkah kanggo nggunakake sistem koordinate ing silikon.
