Napa Graphite Dilapisi karo Silicon Carbide kanggo Semikonduktor Epitaxy?

Ing epitaksi semikonduktor, grafit arang dipilih mung amarga bisa tahan suhu dhuwur. Nilai nyata dumunung ing kombinasi machinability, respon termal, prilaku electrical lan kemampuan kanggo mbentuk komponen reaktor Komplek kayata susceptors tong minyak, susceptors pancakes, wafer siji lan operator MOCVD. Nanging permukaan grafit sing padha sing nyedhiyakake kaluwihan kasebut ora mesthi cocog kanggo eksposur langsung lan bola-bali menyang lingkungan epitaksi. Mulane akeh komponen grafit kritis dilindhungi kanthi kandheluap kimia setor lapisan silikon karbida, nggawe apa sing umum diterangake minangkaSiC-dilapisi grafit.

Konsep engineering prasaja nanging penting: awak grafit nyedhiyakake platform struktural lan termal, dene lapisan CVD SiC dadi permukaan sing madhep proses. Komponen sing diasilake kudu dianggep minangka salah sawijining sistem material terpadu tinimbang minangka grafit kanthi lapisan pelindung opsional.

Napa Grafit Tetep Penting ing Reaktor Epitaksi

Susceptor epitaksi nindakake karya sing luwih akeh tinimbang mung nyekel wafer. Netepake posisi mekanik wafer, melu transfer panas lan, gumantung saka desain reaktor, interaksi karo rotasi, pemanasan induksi lan aliran gas. Owah-owahan cilik ing ambane kanthong, flatness, profil lumahing utawa prilaku termal bisa ngganti lingkungan wafer lokal lan wekasanipun mengaruhi uniformity epitaxial.

Keperluan iki nerangake panggunaan terus-terusan grafit gandum lan isostatik. Grafit bisa digawe kanthi presisi dadi geometri sing bakal luwih angel utawa larang digawe saka akeh bahan keramik sing padhet. Uga nyedhiyakake karakteristik termal lan listrik sing kompatibel karo sawetara konsep reaktor panas-tembok lan induksi-dipanasake.

Kanggo silikon komersial lanEpitaksi SiC, SGL Carbon ngenali grafit isostatik kanthi kekuatan dhuwur minangka bahan dasar kanggo susceptor dilapisi lan nyathet yen kualitas materi susceptor duweni pengaruh langsung marang kualitas lapisan epitaxial. Toleransi dimensi sing ketat, lapisan homogen lan kemurnian mula dianggep minangka syarat sing disambungake tinimbang spesifikasi mandiri.

Kangelan iku materi sing cocok kanggo mbangun awak termal ora kudu lumahing paling luweh kanggo kontak karo atmosfer proses. Bedane iki minangka alasan dhasar kanggo nglamar silikon karbida.

Napa Graphite Bare Ora Lumahing Ngadhepi Proses Ideal

A komponen grafit gundhulberoperasi ing lingkungan sing ngemot suhu dhuwur, gas prekursor reaktif lan pemanasan lan pendinginan bola-bali. Ing kahanan kasebut, permukaan bisa mboko sithik dadi bagian saka kimia reaktor.

Ing silikon karbida epitaxy masalah iki utamané cetha. Karya sing diterbitake ing SiC CVD adhedhasar klorida nggambarake susceptor grafit sing dilapisi SiC khusus kanggo nyegah impurities lan hidrokarbon tambahan dibebasake saka grafit panas sajrone wutah. Karya sing padha nglaporake yen degradasi lapisan SiC ing titik panas bisa mengaruhi reproduksibilitas run-to-run, nggambarake yen kondisi permukaan susceptor bisa dadi bagian saka proses kasebut.

Dadi resiko luwih jembar tinimbang oksidasi prasaja. Paparan langsung bisa nyebabake serangan kimia, kasar lumahing progresif, mbebasake partikel, paparan rereged utawa reaksi sing ora dikarepake ing antarane grafit lan gas proses. Siklus reresik bisa ngenalake mekanisme stres liyane amarga komponen sing padha kudu bola-bali tahan kimia deposisi lan kimia ngresiki kamar.

Kanggo produksi semikonduktor, iki nggawe loop umpan balik sing ora dikarepake. Degradasi lumahing ngganti kondisi susceptor; susceptor ganti bisa ngowahi kimia lokal lan wates termal watara wafer; lan wates ganti bisa nyuda repeatability proses.

Tujuan saka lapisan grafit ora mung kanggo nggawe bagean "luwih tahan korosi." Iku kanggo njagawates proses-madhep luwih stabil liwat wektu.

CVD SiC minangka Antarmuka Fungsional Antarane Grafit lan Proses

Lapisan CVD SiC nggawe permukaan karbida silikon sing padhet ing awak grafit mesin. Lapisan SiC komersial biasane disimpen kanthi deposisi uap kimia ing suhu ing ndhuwur kira-kira 1,200 ° C. SGL Carbon nglaporake suhu deposisi khas 1,200-1,300 ° C lan khusus nandheske yen prilaku ekspansi termal saka substrat grafit kudu dicocogake karo lapisan kanggo nyuda stres termal.

Sawise disimpen, lapisan SiC tumindak minangka antarmuka fungsional antarane grafit lan atmosfer reaktor. Resistance kimia nyuda serangan langsung ing karbon sing ndasari. Kapadhetan kasebut mbatesi paparan langsung grafit menyang lingkungan proses. Kemurnian sing dhuwur nyedhiyakake permukaan sing luwih dikontrol cedhak karo wafer, lan integritas mekanike mbantu nyuda produksi partikel sing gegandhengan karo erosi.

Kauntungan kasebut gumantung marang lapisan sing isih utuh. A lapisan karo kekandelan uniformity miskin, pinholes lokal, kaku residual utawa adhesion banget bisa pungkasanipun retak utawa delaminate. Yen kedadeyan kasebut, grafit katon maneh lan fungsi protèktif ilang sacara lokal.

Mulane, kekandelan lapisan mung dudu metrik kualitas sing migunani. Paramèter engineering sing luwih migunani yaiku kombinasi sakakemurnian, kerapatan, kekasaran permukaan, keseragaman ketebalan, struktur mikro, kompatibilitas substrat lan integritas antarmuka.

Mersen ngetutake pendekatan sistem material sing padha ing pandhuan peralatan semikonduktor. Iki nggambarake grafit ultra-murni sing dilapisi SiC kanggo epitaksi lan MOCVD lan khusus nyorot kompatibilitas CTE antarane grafit lan silikon karbida minangka syarat kanggo integritas lapisan jangka panjang.

Ing istilah praktis, komponen sing cocog dudu sing duwe lapisan SiC sing paling kandel. Iki minangka kelas grafit, arsitektur lapisan, toleransi mesin lan kondisi operasi sing cukup cocog kanggo tetep stabil liwat siklus proses sing bola-bali.

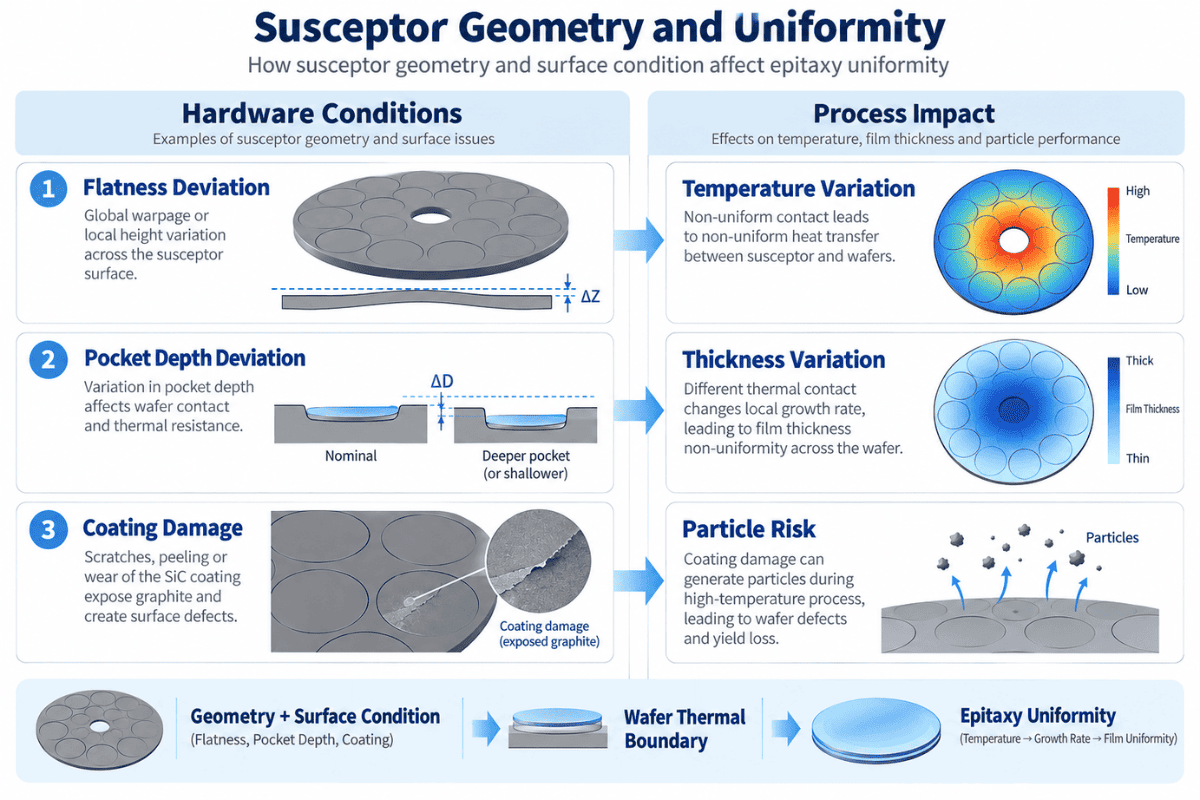

Kepiye Geometri Susceptor lan Flatness Ngaruhi Keseragaman Suhu Wafer?

Nilai susceptor sing dilapisi SiC dadi luwih jelas nalika komponèn dideleng minangka bagéan saka lapangan termal tinimbang mung minangka bahan konsumsi.

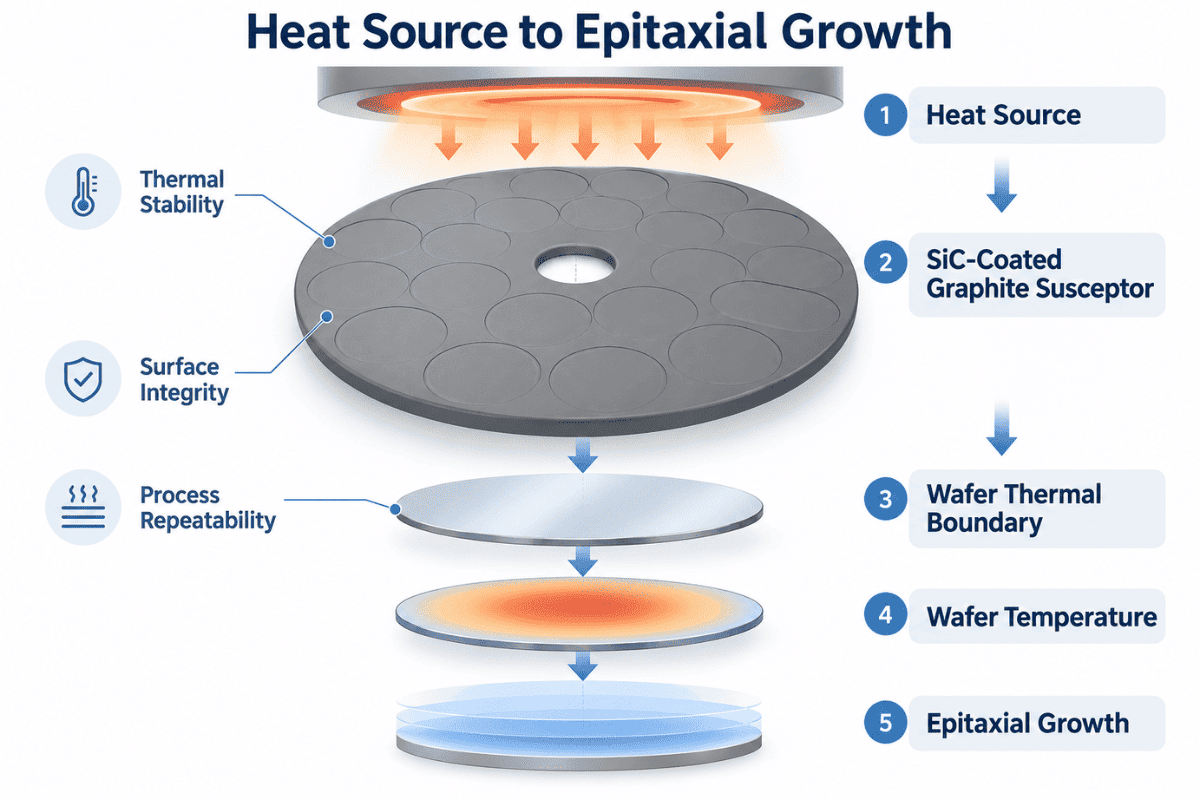

Jalur energi ing sistem epitaksi sing disederhanakake bisa dituduhake minangka:

Sumber Kalor → Susceptor Grafit Dilapisi SiC → Wates Termal Wafer → Suhu Wafer → Pertumbuhan Epitaxial

Saben antarmuka penting. Yen susceptor dadi kleru, yen kanthong ngganti ukuran, yen celengan nglumpukake unevenly utawa yen nutupi lokal gagal, kahanan ngalami wafer bisa ngganti sanajan resep reaktor nominal tetep panggah.

Mulane mesin presisi lan kualitas lapisan disambungake kanthi rapet. SGL Carbon nandheske profil kanthong, flatness, Rampung lumahing, kemurnian lan lapisan SiC homogen kanggo susceptors epitaxy silikon lan uga ngubungake sifat susceptor kanggo kualitas lapisan epitaxial.

Hubungan sing padha ana ing MOCVD. Operator wafer muter substrat liwat lapangan termal lan prekursor sing dikontrol, lan prilaku termal operator nyumbang kanggo distribusi suhu wafer. SGL Carbon nyathet yen grafit kemurnian dhuwur, lapisan SiC homogen lan toleransi dimensi sing ketat digunakake kanggo ngontrol kinerja operator ing aplikasi MOCVD sing gegandhengan karo LED lan GaN.

Dadi ora akurat kanggo ngaku yen lapisan SiC mung "nambah asil epitaxial." Kesimpulan teknik sing luwih bisa dipertahanake yaiku komponen grafit sing dilapisi SiC sing stabil lan dirancang kanthi apik mbantu njagakondisi wates termal, kimia lan kontaminasidibutuhake kanggo epitaxy repeatable.

Bedane kasebut penting kanggo akurasi teknis lan kualifikasi pemasok.

Napa Syarat Beda Antarane Silicon lan SiC Epitaxy

Konsep materi sing ndasari padha karo silikon lan epitaksi SiC, nanging keruwetan lingkungan operasi beda.

Ing epitaxy silikon, susceptor dilapisi kanthi kemurnian dhuwur kudu njaga akurasi dimensi, keseragaman termal lan permukaan proses sing resik. Pemasok komersial menehi penekanan sing kuat ing flatness, geometri kanthong, toleransi mesin lan homogenitas lapisan amarga susceptor minangka bagéan saka sistem pemanasan wafer.

Epitaksi SiC biasane menehi tekanan termal lan kimia sing luwih gedhe ing zona panas. Wutah SiC adhedhasar klorida, contone, bisa beroperasi ing suhu sekitar 1,570 ° C ing studi reaktor sing diterbitake. Ing kahanan kaya mengkono, degradasi lapisan ing titik panas sing dilokalisasi dadi relevan amarga owah-owahan ing permukaan susceptor bisa mengaruhi reproduktifitas sajrone pirang-pirang putaran.

Pitakonan sing cocog mulane ora apa lapisan SiC "luwih apik" kanggo siji proses tinimbang liyane. Pitakonan sing bener yaiku apa arsitektur lapisan kompatibel karo sing nyatasuhu, kimia gas, siklus termal, metode reresik lan geometri komponen.

Logika sing padha ditrapake nalika ngevaluasi lapisan alternatif kayata TaC utawa nalika nimbang komponen SiC sing padhet. Pilihan materi kudu ngetutake lingkungan proses tinimbang hirarki materi umum.

Nemtokake SiC-Coated Graphite minangka Komponen Teknik

Spesifikasi teknis sing migunani diwiwiti karo reaktor tinimbang karo lapisan.

Supplier kudu ngerti proses epitaksi, konfigurasi reaktor, ukuran wafer, geometri komponen, suhu operasi, gas proses lan kimia reresik sadurunge nemtokake syarat grafit lan lapisan. Gambar komponen banjur kudu nggawe geometri kanthong, flatness, dimensi kritis lan Rampung lumahing. Mung sawise syarat kasebut dimangerteni, kekandelan lapisan, keseragaman, kekasaran lan kritéria inspeksi kudu rampung.

Pendekatan iki ngganti RFQ saka panjalukan komoditas-

“Kutipan aSusceptor grafit sing dilapisi SiC.”

- kanggo spesifikasi teknik sing dibangun ing proses nyata.

Kanggo komponen epitaksi, tujuane ora mung kanggo nggedhekake umur lapisan. Tujuane kanggo njaga komponen sing ndhukungsuhu wafer stabil, kontaminasi kontrol, resiko partikel kurang, konsistensi dimensi lan kahanan wutah repeatablesaindhenging periode layanan dimaksudaké.

FAQ

1. Kenapa grafit dilapisi silikon karbida ing epitaksi?

Grafit nyedhiyakake kemampuan mesin lan karakteristik termal sing migunani, dene CVD SiC nyedhiyakake permukaan sing stabil kanthi kimia, kanthi kemurnian dhuwur. Kombinasi kasebut ngidini susceptor grafit kompleks bisa digunakake ing lingkungan semikonduktor sing nuntut.

2. Apa ora nggunakake grafit gundhul?

Grafit gundhul bisa sesambungan karo gas reaktif, mbabarake impurities, kasar utawa ngasilake partikel liwat wektu. Lapisan SiC sing padhet misahake grafit saka atmosfer proses.

3.Apa lapisan SiC ngilangi kontaminasi?

Ora. Iku nyuda resiko kontaminasi grafit-related nalika nutupi tetep utuh, nanging kontaminasi uga bisa asalé saka gas, lumahing kamar, celengan, nangani lan komponen reaktor liyane.

4.Apa lapisan SiC mengaruhi kinerja termal?

ya wis. Lapisan, substrat grafit, geometri komponen lan kondisi permukaan bebarengan mengaruhi wates termal antarane susceptor lan wafer. Mulane lapisan kudu dievaluasi minangka bagéan saka komponen lengkap.

5. Informasi apa sing kudu dilebokake ing RFQ?

A RFQ migunani kudu kalebu model reaktor, jinis proses, ukuran wafer, drawing komponen, suhu operasi, proses lan gas reresik, syarat grafit, specification lapisan, toleransi kritis, Rampung lumahing, kritéria inspeksi lan jumlah dibutuhake.

Referensi

1. Karbon SGL. Susceptors Grafit lan Komponen kanggo Silicon lan SiC Epitaxy.

2. Karbon SGL. SIGRAFINE® SiC Coating.

3. Mersen. Peralatan Proses Semikonduktor - Graphite Ultra-Pure Dilapisi karo Silicon Carbide. Pedersen, H. et al. Wutah Epitaksi SiC Nggunakake CVD Berbasis Klorida. Jurnal Pertumbuhan Kristal.
