Kepiye Coating Silicon Carbide CVD disimpen ing Grafit?

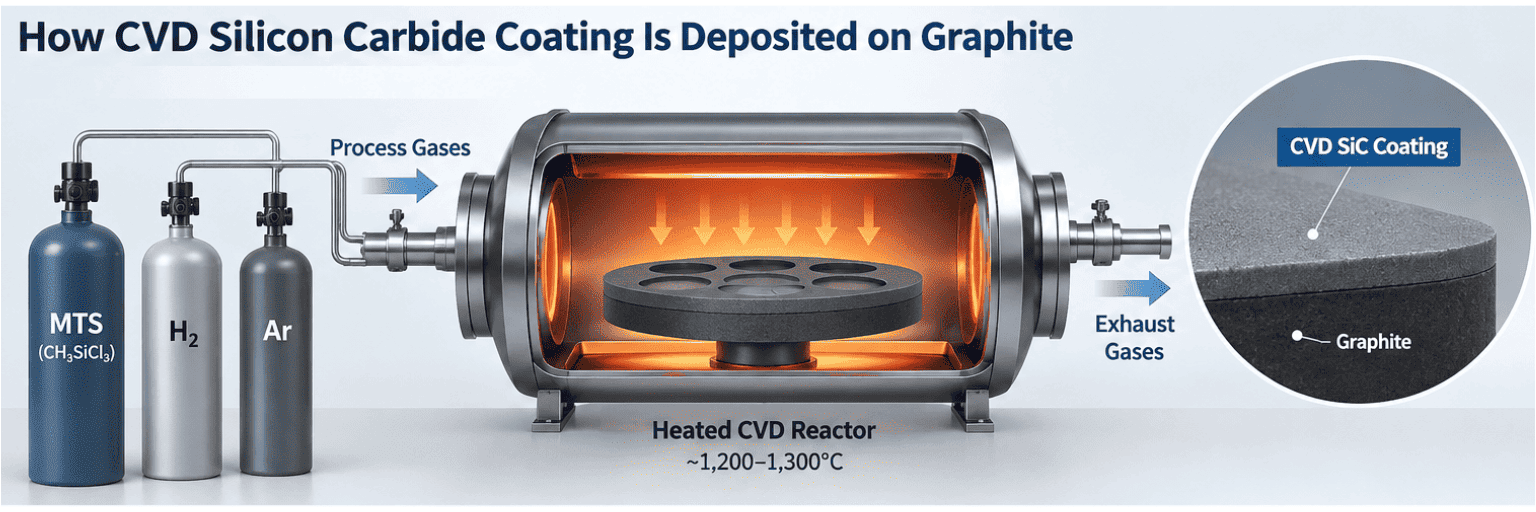

A Lapisan silikon karbida (SiC) CVDdibentuk kanthi mbabarake komponen grafit sing digawe panas menyang gas prekursor sing dikontrol ing reaktor deposisi uap kimia. Spesies reaktif tekan lumahing grafit, ing ngendi SiC nukleasi lan tuwuh dadi lapisan polikristalin sing padhet. Kanggo susceptor semikonduktor lan operator wafer, deposisi sukses gumantung saka kemurnian grafit, persiapan permukaan, suhu, tekanan, kimia gas, transfer massa, geometri lan kompatibilitas ekspansi termal.

Tujuane ora mung kanggo "tutup" grafit, nanging kanggo nggawe permukaan proses kemurnian dhuwur kanthi ketebalan sing dikontrol, kasar, stoikiometri lan integritas antarmuka.

1. Saka Graphite Substrat menyang CVD-Siap lumahing

Proses kasebut diwiwiti kanthi pilihan substrat, mesin lan pemurnian.Grafit isostatik kemurnian dhuwurumum digunakake amarga nggabungke machinability, stabilitas termal lan microstructure relatif seragam.

Faktor substrat utama kalebu kemurnian, kerapatan, porositas, struktur butir lan koefisien ekspansi termal (CTE). Kanggo susceptor lan operator wafer, akurasi mesin padha penting amarga ambane kanthong, flatness, geometri pinggiran lan kekandelan tembok bisa mengaruhi aliran gas lan prilaku termal pungkasan.

Urutan sing disederhanakake yaiku:

Pemilihan Grafit → Pemesinan Presisi → Pemurnian → Persiapan Permukaan → Deposisi CVD → Inspeksi

Sadurunge deposisi, lumahing kudu resik lan cocok kanggo nukleasi. Kontaminasi, partikel longgar utawa karusakan lumahing lokal bisa ngganggu wutah SiC awal lan mengko dadi wilayah lemah, pinholes utawa wilayah non-seragam. Preparasi substrat lan deposisi lapisan kudu dianggep minangka proses terpadu.

2. Carane SiC Formulir ing Reaktor CVD

A rute digunakake sinau akehmetiltriklorosilane (MTS, CH3SiCl3)minangka prekursor silikon-lan-karbon siji-sumber, kanthi hidrogen lan asring argon ing sistem gas. Ing suhu dhuwur, MTS decomposes liwat gas-phase lan reaksi lumahing. Spesies reaktif diangkut liwat lapisan wates, adsorb ing permukaan grafit panas, bereaksi, lan mbentuk SiC padhet nalika prodhuk sampingan molah malih dibusak.

Urutan deposisi bisa disederhanakake minangka:

Pangiriman Prekursor → Transportasi Gas → Difusi Lapisan Wates → Adsorpsi Permukaan → Nukleasi → Pertumbuhan Gandum

Deposisi CVD SiC komersial ing grafit biasane ditindakake ing ndhuwur1.200°C; SGL Carbon laporan sawetara khas saka1.200–1.300°Ckanggo prosese.

A 2026Laporan Ilmiahsinau nggunakake sistem MTS-H2 sinaoni1.100–1.350°Clan ngenali transisi cedhak1.180°Cantarane kontrol permukaan-reaksi kuwat lan regime ngendi transportasi lan difusi dadi tambah penting.

Ing suhu sing luwih murah, kinetika reaksi permukaan bisa mbatesi deposisi. Nalika suhu mundhak, dekomposisi prekursor luwih cepet. Sawise reaksi permukaan cukup cepet, transportasi spesies reaktif liwat lapisan wates gas dadi luwih penting.

Kanggo susceptors Komplek, keseragaman lapisan mulane uga amasalah fluida dinamika.

3. Apa Ngontrol Wutah, Kekandelan lan Keseragaman?

Kualitas CVD SiC ditemtokake dening sawetara variabel sing digandhengake, ora kanthi suhu "paling apik".

Suhu banget mengaruhi morfologi. Ing panaliten 2026, deposisi cedhak1.200°Cngasilake biji-bijian β-SiC sing padhet lan ditetepake kanthi apik ing kahanan sing diuji, dene suhu sing berlebihan nyebabake struktur sing luwih kasar.

Komposisi gas uga penting. Ing sistem MTS-H2, rasio hidrogen-kanggo-MTS ngganti jalur reaksi sing ngemot karbon lan silikon. Panaliten kasebut entuk Si / C cedhak-stoikiometri ing anH2/MTS rasio molar watara 10miturut kahanane; iki kudu dianggep minangka conto riset, ora resep industri universal.

Tekanan lan kecepatan gas mengaruhi cara spesies reaktif tekan fitur kompleks. Sudut sing cetha, kanthong jero, alur lan permukaan sing dilindhungi bisa ngembangake kondisi lapisan wates lokal sing beda-beda, saengga seragam lapisan ing kupon sing rata bisa dadi ora seragam ing susceptor multi-kantong.

Iki kokCFD lan optimasi aliran reaktormigunani kanggo bagean semikonduktor kompleks.

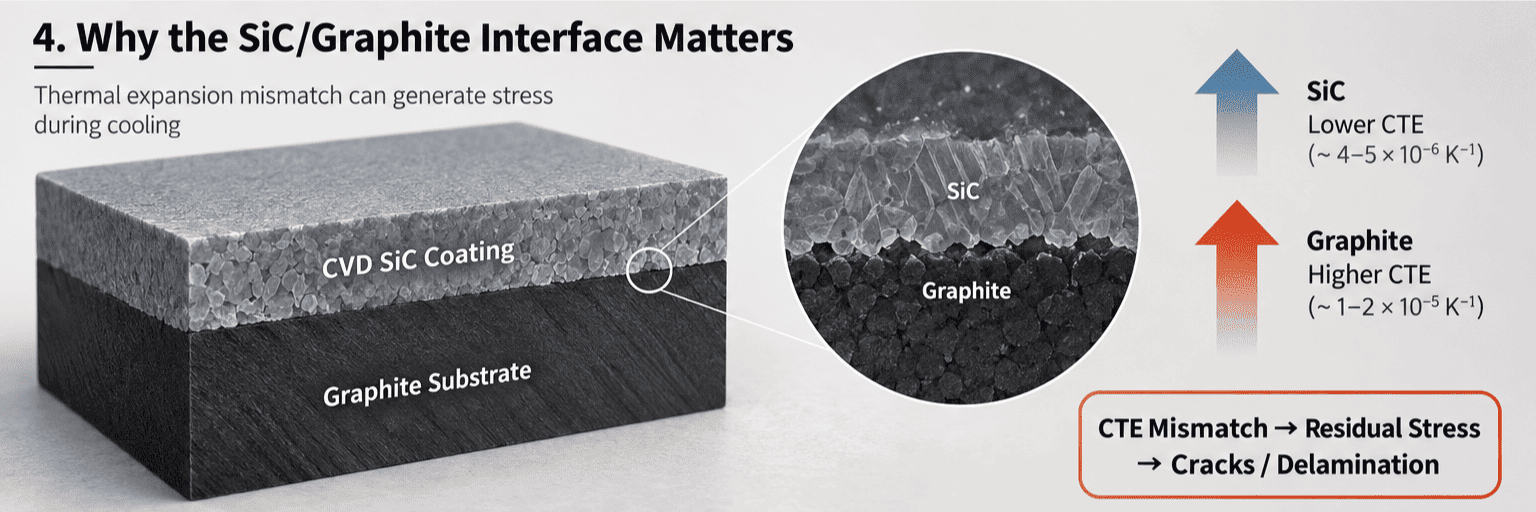

4. Apa SiC / Graphite Interface Matters

Antarmuka SiC / grafit minangka penentu utama umur lapisan.

SiC disimpen ing suhu dhuwur, lan komponen kasebut banjur ngalami pemanasan lan pendinginan sing bola-bali sajrone epitaksi utawa MOCVD. Amarga grafit lan SiC ora nggedhekake identik, galur termal berkembang sajrone pendinginan lan muter.

Jalur kegagalan sing disederhanakake yaiku:

CTE Mmatch + Residual Stress → Microcrack → Delamination → Partikel / Graphite Exposed

Mulane, desain lapisan sing apik mbutuhake kelas grafit kanthi prilaku ekspansi termal sing cocog, kondisi permukaan sing dikontrol lan proses deposisi sing ngindhari stres sing berlebihan.

A 2026Keramik InternasionalPanaliten sing nyinaoni CVD SiC ing grafit uga nuduhake yen suhu deposisi mengaruhi mikrostruktur lapisan lan adhesi antarmuka.

Kekandelan uga penting. Lapisan sing luwih kenthel bisa nambah penghalang protèktif, nanging uga bisa ngganti dimensi komponen lan nambah stres akumulasi. Kanggo bagean semikonduktor, kekandelan lapisan kudu dianggep bebarengan karo geometri, flatness, finish permukaan lan siklus termal sing dikarepake.

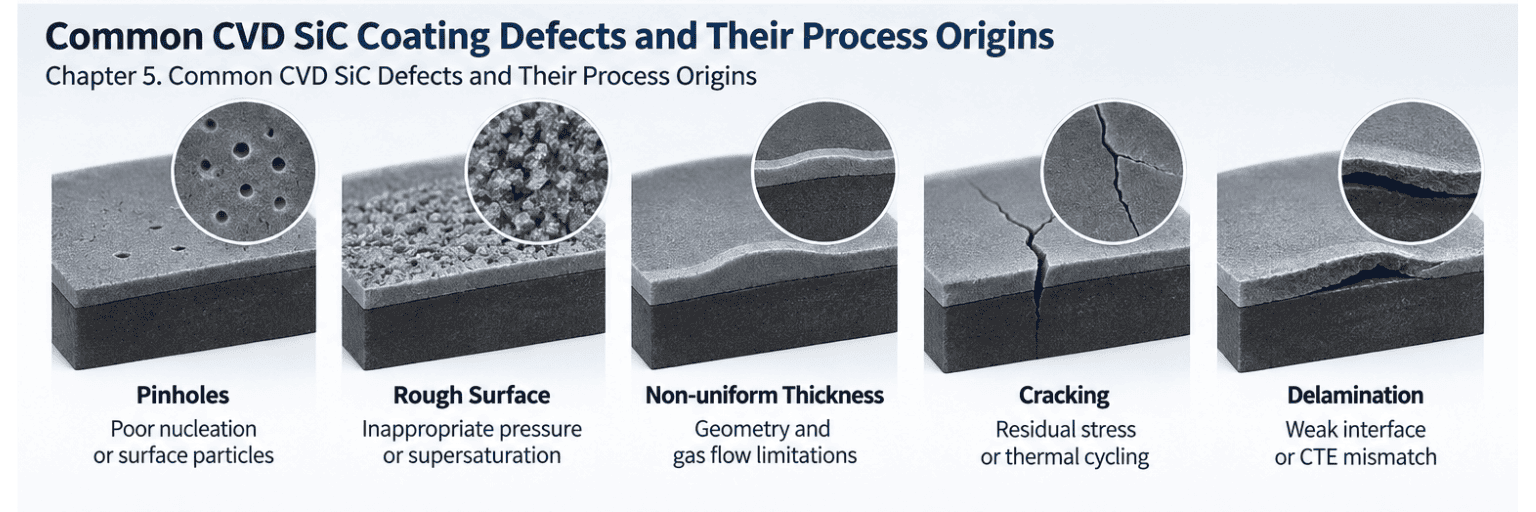

5. Cacat CVD SiC Umum lan Asal-Usul Prosese

Cacat lapisan paling apik dimangerteni kanthi ngubungake gejala sing katon menyang mekanisme pertumbuhane.

Langkah, sudhut, area wuta lan kanthong wafer bisa ngganggu aliran gas. Yen spesies reaktif wis entek sadurunge tekan wilayah sing dilindhungi, tingkat deposisi lokal bisa mudhun. Kosok baline, supersaturasi lokal sing dhuwur bisa ningkatake wutah sing kasar utawa rawan cacat.

Tujuane dudu tingkat deposisi paling dhuwur. Lapisan semikonduktor mbutuhake imbangan antaraneKapadhetan, kemurnian, stoikiometri, kekasaran permukaan, keseragaman ketebalan lan integritas antarmuka.

Iki penting banget kanggo operator MOCVD multi-kanthong lan susceptor epitaxy, ing ngendi kahanan aliran lokal sing beda bisa ana ing komponen sing padha.

6. Saka Coating CVD menyang Komponen Semikonduktor-Grade

Sawise deposisi, lapisan kasebut kudu dievaluasi minangka bagean saka komponen sing wis rampung tinimbang minangka bahan sing terisolasi.

Gumantung ing aplikasi, kualifikasi bisa uga kalebu:

l Dinspeksi dimensi lan flatness;

l Ckekandelan oating lan kekandelan uniformity;

l Skekasaran permukaan;

l Microscopy kanggo retak, pinholes utawa biji abnormal;

l Panalisis hase utawa mikrostruktur;

l Pverifikasi urin;

l Traceability lan dokumentasi pengawasan.

Kanggo epitaxy lan MOCVD, lapisan kasebut uga kudu urip ing lingkungan proses nyata. Lapisan sing katon bisa ditampa sanalika sawise deposisi isih bisa mudhun ing siklus termal bola-bali, kimia reresik agresif utawa kahanan reaktor lokal.

Mulane, chain engineering bisa diringkes minangka:

Resep CVD → Struktur Lapisan → Kualitas Antarmuka → Geometri Komponen → Stabilitas Termal / Kimia → Kinerja Proses Wafer

Hubungan iki nerangake kenapa lapisan CVD SiC kudu ditemtokake nggunakakeparamèter kinerja-relevan tinimbang kekandelan lapisan nominal piyambak.

Kanggo operator susceptor utawa wafer, kualitas lapisan pungkasane kudu kerja bareng karo kualitas grafit, mesin presisi lan geometri komponen kanggo ndhukung prilaku termal sing stabil, kontaminasi sing sithik lan pangolahan semikonduktor sing bisa diulang.

FAQ / RFQ

1. Apa prekursor sing umum digunakake kanggo lapisan CVD SiC ing grafit?
Methyltrichlorosilane (MTS) akeh diteliti amarga ngandhut silikon lan karbon. Kimia produksi nyata lan resep deposisi beda-beda miturut pabrikan, reaktor lan aplikasi.

2. Apa suhu digunakake kanggo simpenan CVD SiC ing grafit?
Komersial lan riset pangolahan umume operate ndhuwur 1,200 ° C, nanging suhu paling luweh gumantung desain reaktor, meksa, kimia prekursor, kelas grafit lan struktur lapisan dibutuhake.

3. Apa sing ngontrol keseragaman ketebalan lapisan SiC?
Aliran gas, tekanan, geometri komponen, wektu deposisi, distribusi suhu lan transportasi prekursor kabeh prakara. Kanthong jero, sudhut lan permukaan sing dilindhungi utamané sensitif marang kondisi transfer massa lokal.

4. Apa CVD SiC coating bisa retak utawa delaminate?
Kontributor khas kalebu stres residual, grafit / SiC CTE mismatch, persiapan antarmuka sing ora nyukupi, cacat mikrostruktur lapisan lan siklus termal sing bola-bali.

5. Informasi apa sing kudu diwenehake kanggo RFQ lapisan CVD SiC?
Nyedhiyakake gambar 2D utawa model 3D, fungsi komponen, model reaktor, kondisi proses, syarat grafit, ketebalan lapisan, kekasaran permukaan, toleransi dimensi, syarat inspeksi lan jumlah sing dibutuhake.

Referensi

1. SGL Karbon.SIGRAFINE® SiC Coating - Deposisi CVD SiC ing grafit isostatik, suhu lapisan lan cocog karo ekspansi termal.

2. Huo, Y. et al.Sinau korélasi proses-struktur-properti ing lapisan CVD-SiC ing substrat grafit. Laporan Ilmiah, Vol. 16, Pasal 4150, 2026.

3. Ma, Q. et al.Adhesion antarmuka saka lapisan CVD-SiC ing substrat grafit: Peranan suhu ing struktur mikro lan sifat mekanik. Keramik Internasional, Vol. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Karakterisasi lapisan silikon karbida sing ditanam ing grafit kanthi deposisi uap kimia. Jurnal Teknologi Pengolahan Bahan, Vol. 48, 1995.
