Carane TaC Coating Nambah SiC Crystal Wutah ing Aplikasi PVT

Carane TaC Coating Nambah SiC Crystal Wutah ing Aplikasi PVT

Silicon carbide (SiC) saiki ndhukung akeh kemajuan sing katon ing powertrain kendaraan listrik, konverter energi sing bisa dianyari, lan modul daya frekuensi dhuwur. Ekonomi manufaktur lan kinerja piranti gumantung ing nggedhekake dimensi kristal SiC, ningkatake asil batch, lan nyuda populasi cacat. Rampung target kasebut mbutuhake luwih saka resep-resep proses sing apik. Integritas lan umur dawa bahan lapangan termal dadi padha nemtokake, utamane amarga kahanan agresif ing tungku Pengangkutan Uap Fisik (PVT).

Antarane opsi rekayasa permukaan kanggo bagean grafit, Chemical Vapor Deposition (CVD) saka Tantalum Carbide (TaC) wis entuk daya tarik sing bisa diukur. Lapisan iki ora mung nglindhungi substrat; aktif ngowahi kimia lumahing lan respon termal saka komponen sing ndeleng layanan harshest.

Lapisan TaC Apa Ing Tungku PVT?

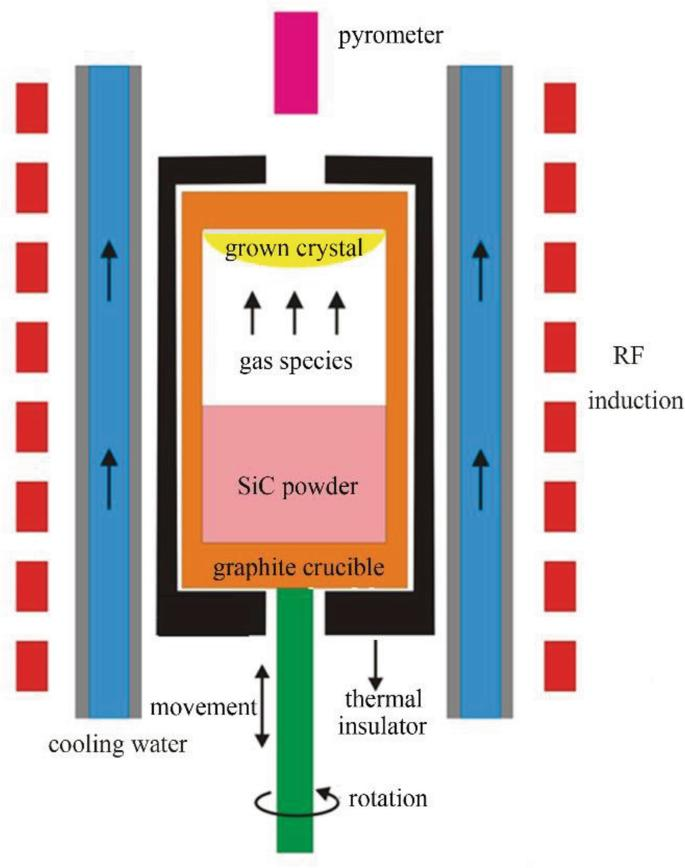

Pertumbuhan PVT diterusake kanthi sublimasi bahan baku SiC ing ndhuwur 2,000 ° C. Spesies uap sing diasilake pindhah menyang kristal wiji sing luwih adhem, ing ngendi kondensasi lan rekristalisasi mboko sithik mbangun boule. Lari siji bisa nganti atusan jam. Sajrone interval iki, saben lumahing grafit-tembok crucible, wadhah wiji, cincin panuntun-ngadhepi uap sing sugih silikon, gradien termal sing ekstrim, lan stres mekanik saka ekspansi termal sing ora cocog.

Tanpa lapisan protèktif, grafit ngalami rong jalur degradasi paralel. Salah sijine yaiku fisik: erosi permukaan ngeculake partikel karbon sing apik menyang aliran uap. Sing liyane yaiku kimia: uap silikon bereaksi karo grafit kanggo mbentuk SiC sing molah malih utawa spesies perantara liyane, kanthi bertahap ngencerake tembok komponen. Loro-lorone jalur kasebut ngenalake klompok karbon utawa nglacak impurities logam menyang kristal sing akeh, lan loro-lorone nyepetake umur furnitur tungku sing larang.

Lapisan CVD TaC ngganggu mekanisme kasebut. Lapisan lapisan kasebut dikontrol kanthi stoikiometri, tanpa lubang jarum, lan manut ing substrat grafit. Iki menehi pasuryan inert kimia kanggo uap suhu dhuwur, supaya grafit ndasari ora langsung kontak lingkungan reaktif. Pemisahan iki dhasar ngowahi lintasan kontaminasi.

Dandan sing diamati ing Kualitas Crystal

Petani kristal asring nglaporake manawa komponen sing dilapisi TaC ana hubungane karo jumlah inklusi karbon lan terminasi micropipe sing luwih murah. Panjelasan kasebut dumunung ing kemampuan lapisan kanggo njaga kondisi permukaan sing tetep ing pirang-pirang putaran. Grafit sing ora dilapisi owah-owahan sajrone wektu-porositas mundhak, owah-owahan emisivitas, lan distribusi suhu lokal mabur. Owah-owahan bertahap iki ngganggu simetri lapangan termal sing penting kanggo pertumbuhan radial seragam.

Medan termal sing stabil, kanthi kontras, njaga gradien suhu aksial lan radial sing dibutuhake kanggo pertumbuhan aliran langkah sing dikontrol ing permukaan wiji. Kanthi lapisan TaC, interior crucible nahan geometri asli lan emisi termal sajrone siklus wutah sing luwih akeh. Asil punika distribusi kenceng saka metrik kualitas kristal saka roto kanggo roto, kang langsung mundhakaken bagian sekedhik saka wafer iso digunakke saben boule.

Umur Komponen Lengkap lan Biaya Operasional

Kasus ekonomi kanggo lapisan TaC asring gumantung ing extension umur. Komponen grafit ing wangun sing ora dilapisi bisa uga kudu diganti sawise 10-20 wutah, gumantung saka profil suhu tartamtu lan durasi mlaku. Setara TaC-dilapisi, ing operasi tungku didokumentasikan, ajeg entuk 2-3 kaping urip layanan sadurunge nuduhake bobot bisa diukur utawa roughening lumahing.

Daya tahan iki asale saka titik leleh lapisan sing dhuwur (luwih saka 3.800°C) lan koefisien difusi sing sithik kanggo karbon lan silikon. Malah ing 2,200 ° C, interdiffusion antarane lapisan-substrat antarmuka tetep diabaikan. Lapisan ora tumpah, serpihan, utawa delaminate ing siklus termal, yen parameter deposisi CVD dioptimalake kanthi bener. Interval sing luwih dawa antarane panggantos komponen tegese siklus cooldown-pemanasan tungku sing luwih sithik, tenaga kerja sing kurang kanggo teardown lan reassembly, lan konsumsi stok grafit kemurnian sing luwih murah.

Spesifikasi Kemurnian Sing Penting kanggo Semikonduktor

Kanggo SiC kelas piranti, rereged metalik ing tingkat bagean-saben-yuta bisa nyuda umur operator lan voltase rusak. Lapisan kasebut kudu cocog karo semikonduktor. CVD TaC sing diproses saka prekursor kemurnian dhuwur entuk kemurnian sing didokumentasikake 99,999841%. Angka iki ora insidental: nggambarake kontrol sing disengaja babagan pemurnian gas prekursor, kebersihan reaktor, lan penanganan pasca-deposisi. Ing tingkat kemurnian iki, spesies metalik apa wae sing bisa nyebar saka lapisan menyang fase uap tetep ana ing sangisore watesan deteksi analitik kanggo durasi pertumbuhan sing khas.

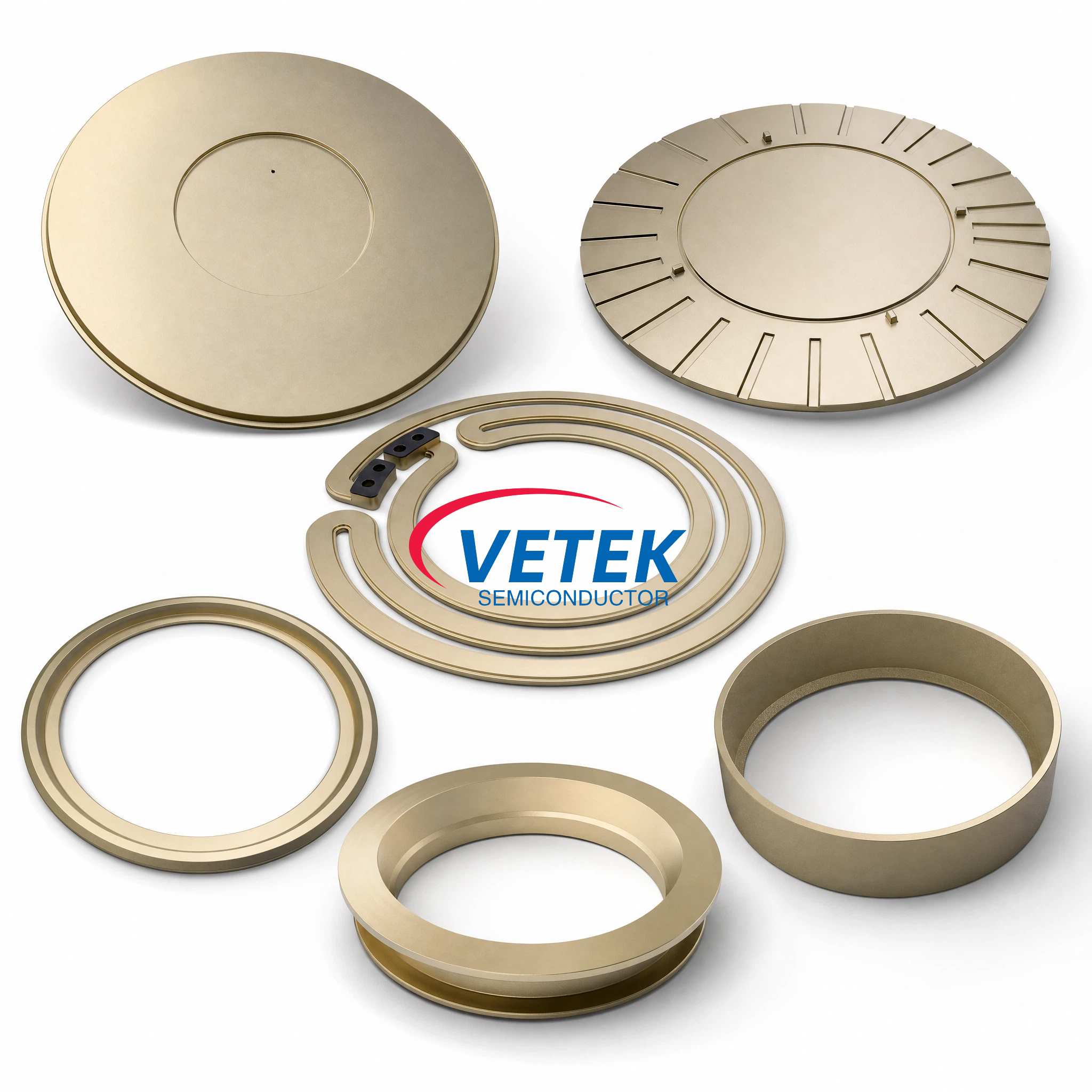

Bagéan Grafit sing Dilapisi Umum

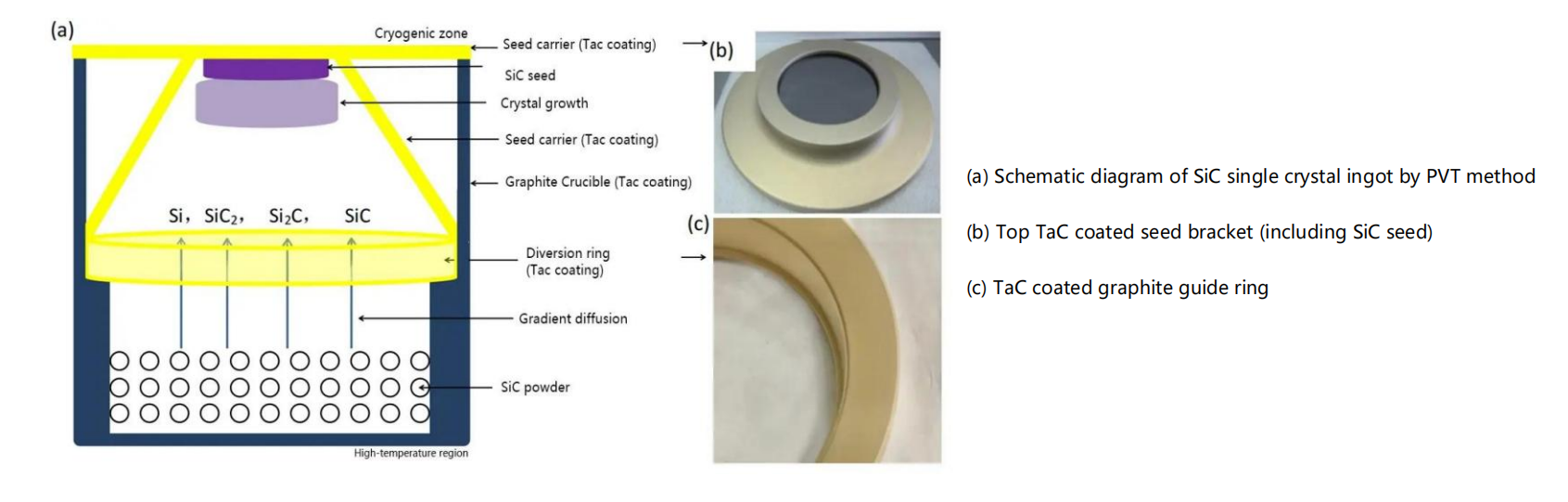

Bidang termal PVT biasane kalebu lima nganti wolung komponen grafit sing beda-beda sing bisa entuk manfaat saka aplikasi TaC:

Crucibles, sing ngemot bubuk sumber SiC lan njaga suhu paling dhuwur.

Wadah wiji, sing masang kristal wiji lan mbutuhake kontak termal sing tepat.

Pandhuan cincin, sing mbentuk jalur aliran uap menyang wiji.

Cincin crucible lan spacer, sing nemtokake jarak antarane sumber lan wiji.

Perisai insulasi tambahan utawa kiriman dhukungan ing desain pawon tartamtu.

Lapisan kabeh utawa umume bagean kasebut nggawe kondisi permukaan sing konsisten ing saindhenging zona panas, tinimbang duwe campuran permukaan sing dilapisi lan ora dilapisi sing bisa ngenalake asimetri termal utawa kimia lokal.

Napa CVD Tinimbang Metode Deposisi Liyane?

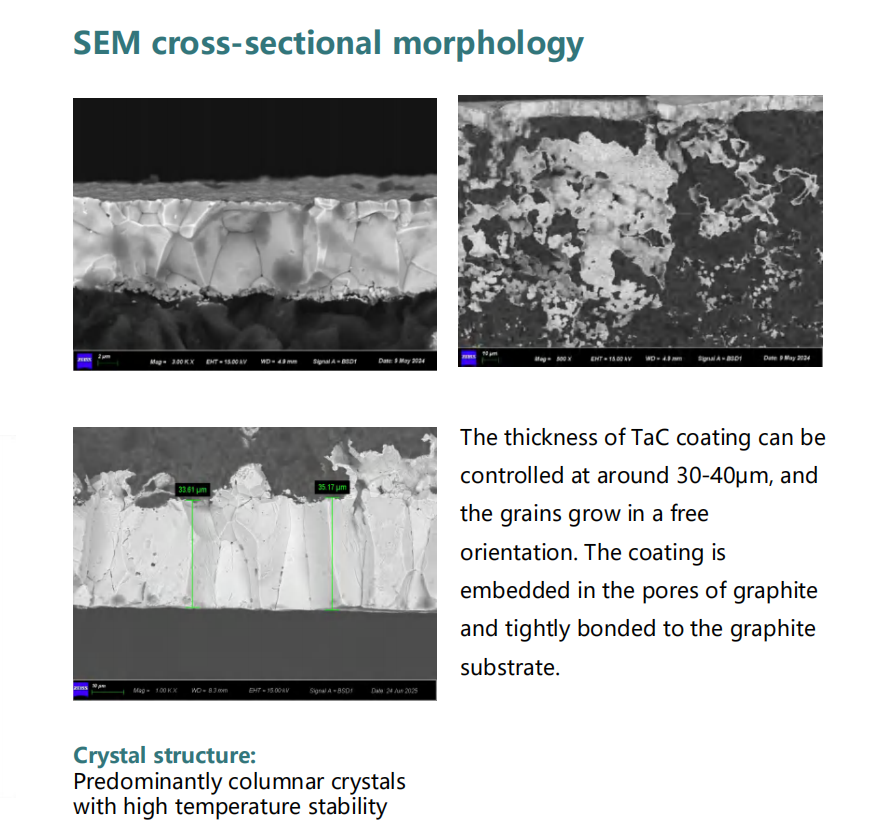

Ora kabeh lapisan TaC nindakake identik. Semprotan plasma utawa rute pack cementation ngasilake lapisan sing luwih kenthel nanging kanthi porositas sing luwih dhuwur, adhesi sing kurang, lan risiko spallation sing luwih gedhe ing kejut termal. CVD mbedakake dhewe kanthi ngembangake atom-by-atom lapisan saka prekursor fase uap. Iki ngasilake mikrostruktur sing padhet kanthi ukuran gandum kanthi urutan sawetara mikrometer lan keseragaman kekandelan sajrone ± 5 μm ing antarane komponen area gedhe.

Ketebalan CVD TaC standar ditemtokake ing 30 ± 5 μm kanggo umume crucibles lan wadhah PVT. Kanggo tungku sing nganggo siklus lengkap utawa suhu puncak sing luwih dhuwur, ketebalan sing disesuaikan nganti 40 μm bisa ditrapake. Lapisan sing luwih kenthel nambah dawa alangi difusi nanging kudu cocog karo koefisien ekspansi termal saka substrat grafit kanggo ngindhari stres antarmuka-faktor sing ditondoi kanthi apik ing desain proses CVD.

Pertimbangan Praktis kanggo Adoption

Facilities transisi saka uncoated kanggo komponen TaC-dilapisi kudu antisipasi pangaturan ing kontrol suhu. Lapisan kasebut ngowahi emisivitas permukaan, sing bisa ngowahi maca pyrometer utawa kalibrasi daya-ke-suhu kanthi 20–50°C. Pergeseran iki bisa diprediksi lan bisa diulang, mula kalibrasi cendhak cukup kanggo nggawe setpoint termal sing bener. Sawise kompensasi awal kasebut, sistem sing dilapisi tumindak luwih konsisten ing lintasan tinimbang mitra sing ora dilapisi, nyuda kabutuhan tuning saben mlaku.

Kesimpulan

Produksi SiC adhedhasar PVT nyedhiyakake panjaluk sing luar biasa ing komponen lapangan termal grafit. Lapisan CVD TaC ngatasi panjaluk kasebut liwat papat efek sing saling gegandhengan: nyegah pelepasan partikel karbon, ngalangi serangan silikon ing substrat, njaga simetri lapangan termal sajrone urutan roto sing luwih dawa, lan ndawakake interval panggantos komponen. Asil iki bebarengan nambah kemurnian kristal, nambah ngasilaken iso digunakke saben boule, lan nyuda kontribusi biaya saben wafer saka bagean consumable. Minangka ukuran wafer SiC pindhah menyang 200 mm lan syarat Kapadhetan cacat luwih ngencengi, Adoption saka lapisan direkayasa kaya TaC kamungkinan kanggo nggedhekake saka pilihan kanggo specification baseline ing garis manufaktur majeng.
