Kustomisasi Perlengkapan Grafit Khusus GTMS/CTMS: Solusi Mesin Jero Lubang Mikro

Perlengkapan Grafit Khusus GTMS Mbukak Mesin Micron: Solusi Kustomisasi kanggo 1,500 Lubang Mikro sing Disusun Persis ing 0,01 ㎡

Sajrone proses sintering suhu dhuwur GTMS / CTMS ing kemasan mikroelektronik, perlengkapan grafit khusus kudu nggabungake pas tingkat mikron kanthi resistensi termal lan stabilitas sing dhuwur. Kanggo ngatasi tantangan chipping pinggiran, nyandhang alat sing cepet banget, lan toleransi kumulatif ing bolongan mikro kepadatan ultra-dhuwur ing area cilik, VeTek ngentekake 10 wulan kanggo ngatasi kemacetan mesin jero sing terus-terusan nganti meh 10,000 bolongan mikro liwat adaptasi materi, nglereni rekonstruksi kinematik, lan pangiriman multi-dimensi sing bisa dipercaya banget.

1. Kunci Data Snapshot & Perbandingan Kinerja

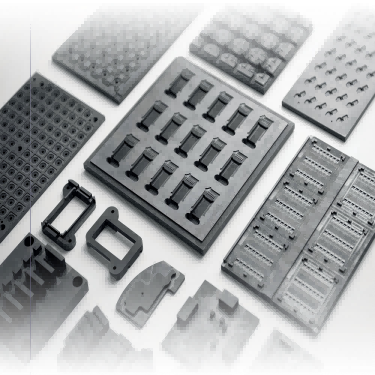

Gambar 1 - Piring perlengkapan grafit khusus GTMS/CTMS lan komponen struktur mesin micro-hole

Ing proses kemasan hermetik GTMS, konsistensi bolongan lan resistensi deformasi termal saka piring peralatan grafit langsung nemtokake hermetika kemasan lan asil produk rampung. Proses utama lan indikator kinerja sadurunge lan sawise terobosan teknis tim VeTek dibandhingake kaya ing ngisor iki:

2. Latar Belakang Pelanggan & Skenario Aplikasi Kemasan Hermetik GTMS/CTMS

Pelanggan ing kerjasama iki minangka perusahaan R&D lan manufaktur khusus ing sensor linuwih lan komponen kemasan mikroelektronik. Lini produksi inti kasebut akeh ngetrapake proses sintering GTMS / CTMS (Kaca / Keramik-Kanggo-Metal Seal). Ing tungku sealing suhu dhuwur, peralatan grafit khusus dadi cetakan pembawa presisi dhuwur, tanggung jawab kanggo posisi kanthi tepat lan nyekel atusan nganti ewu pin logam sing apik (kayata campuran Kovar) lan preform kaca. Wiwit piring peralatan grafit siji ing proyek iki ukurane kurang saka 0,01 meter persegi kudu nampung meh 1,500 mikro-bolongan, set perlengkapan lengkap nggabungake meh 10,000 mikro-bolongan kanthi tembok sing tipis ing antarane bolongan. Sajrone sintering suhu dhuwur ing 800 ° C-1000 ° C, sembarang diametere bolongan metu-saka-toleransi tipis, panyimpangan posisi, utawa detasemen bledug grafit bakal langsung mimpin kanggo ngiringake pin logam, retak jampel kaca, utawa malah mundhut lengkap hermeticity.

3. Khusus Graphite Micro-Hole Machining Bottlenecks & Mekanisme Gagal

Sadurunge nggawa pasukan tugas teknis VeTek, pelanggan nemoni bottlenecks teknis sing abot sajrone produksi uji coba lan pangolahan batch cilik: Pisanan, chipping lan nyuwek bolongan mikro: Grafit minangka bahan rapuh keropos; sak ngebur terus-terusan saka dhuwur-Kapadhetan mikro-bolongan, kaku geser ing wayahe mikro-bor mlebu lan metu gampang ngindhuksi brittle pinggiran chipping ing tutuk bolongan. Kapindho, toleransi drift disebabake alat mikro-nyandhang: Nalika Processing ewu mikro-bolongan terus-terusan, nyandhang ing bit pengeboran nggoleki intensifies, nyebabake diameters bolongan ing bolongan jero kanggo nuduhake gradien tapered, ngendi panyimpangan saka mung sawetara microns ndadékaké kanggo Gagal lan scrapping saka kabeh perlengkapan set ngemot saklawasé 10.000 bolongan. Katelu, mismatch ekspansi termal lan kontaminasi bledug: CTE suhu dhuwur saka bahan grafit biasa ora cocog karo pin logam, lan bledug sing apik gampang sloughs, ngrusak antarmuka sintering kaca.

4. Kepiye Cara Nggawe Mesin Micro-Hole Tingkat Mikron kanggo Perlengkapan Grafit Khusus GTMS?

 Kanggo ngatasi kesulitan mesin jero 10.000 mikro-bolongan, tim R&D VeTek mbangun maneh model kinematik pemotongan lan ngetrapake teknik proses sistematis:

· Algoritma Path Alat & Rekonstruksi Feed Plunge:Kacepetan feed sing dioptimalake lan kacepetan rotasi segmen liwat eksperimen ortogonal, nggunakake strategi plunge pulsed feed mikro kanthi efektif nyuda gaya geser impact mesin kanthi luwih saka 45%, ngilangi cacat chipping tutuk bolongan.

· Anti-Chipping Micro-Drills & Chip Removal Flow Optimization Field:Pengeboran mikro-dilapisi berlian ultra-apik sing disesuaikan digabungake karo sistem penghapusan chip pendingin mikro-tekanan-negatif pulsed nambah umur tahan nyandhang alat kanthi luwih saka 3 kaping, njamin drift diameter bolongan ing 1,500 mikro-bolongan saben piring siji tetep ing ± 0,002 mm.

5. Praktek Manufaktur & Inspeksi kanggo Piring Perlengkapan Grafit Khusus-Termal-Konduktivitas Tinggi CTE-Cocok

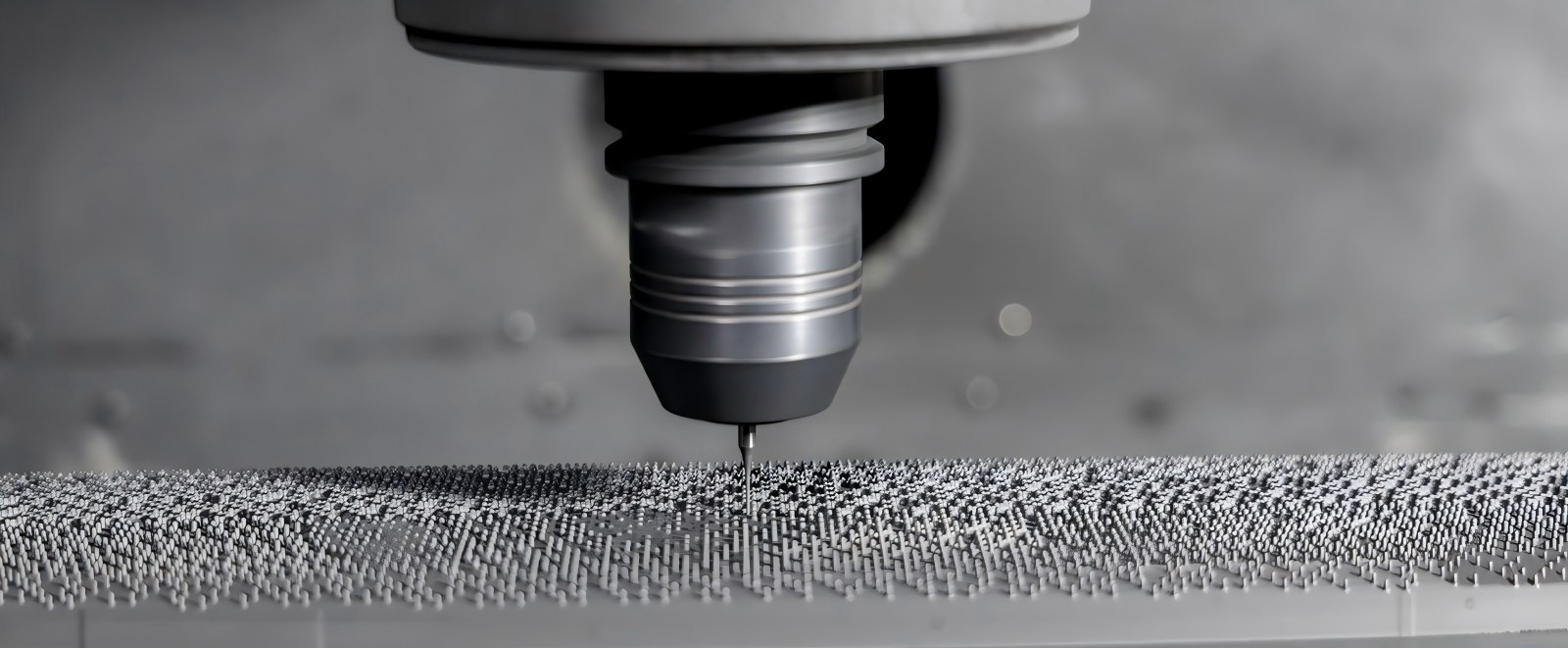

Gambar 2 - Rincian nyata piring peralatan grafit khusus kanthi chipping permukaan nol lan susunan bolongan mikro kanthi tliti dhuwur

· Solusi Adaptasi Bahan:Grafit khusus isostatik kemurnian dhuwur sing dipilih kanthi ketat kanthi struktur mikro sing padhet lan stabilitas termal suhu dhuwur sing apik banget. Koefisien Ekspansi Termal (CTE) cocog banget karo paduan Kovar, kanthi signifikan nyuda stres termal sintering suhu dhuwur lan detasemen debu mikro.

· Inspeksi Kolaborasi & Deep Cleaning:Garis kontrol kualitas ngenalake sistem pelengkap 'Instrumen Pengukuran Gambar Optik + Mesin Pengukur Koordinat Otomatis (CMM)'. Pencitraan optik kanthi cepet mindai spasi saka 10.000-bolongan Uploaded, nalika CMM verifikasi perpendicularity bolongan jero lan lokasi alur spasial; pungkasane ditambah karo reresik ultrasonik gradien multi-tataran kanggo ngilangi sisa-sisa kotoran grafit ing jero bolongan buta mikro, tekan kebersihan kelas semikonduktor.

6. Pitakonan sing Sering Ditakoni (FAQ)

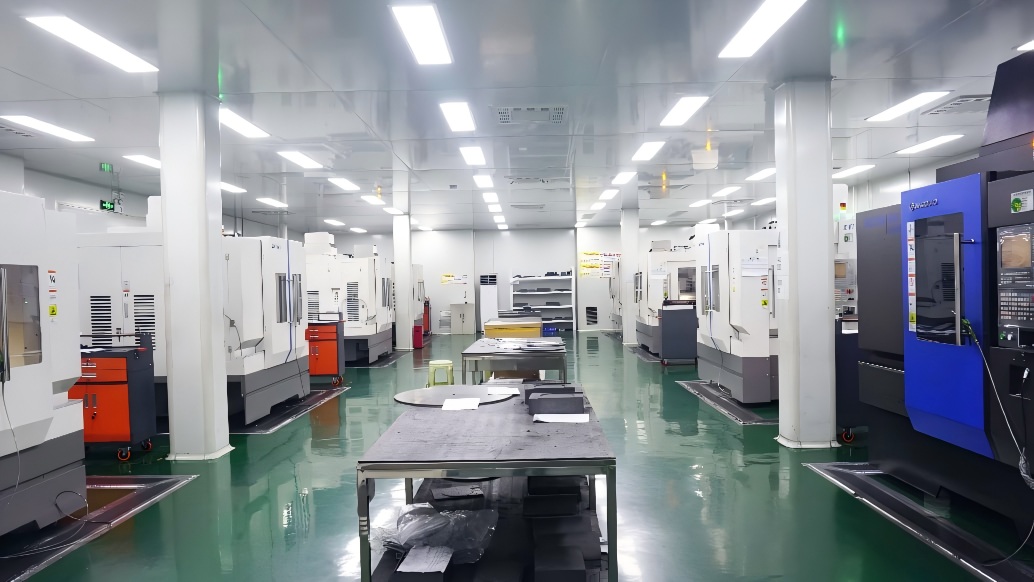

Gambar 3 - VeTek High-Precision CNC Machining Center

P: Apa diameter bolongan minimal lan toleransi utama kanggo mesin bolongan mikro saka peralatan grafit khusus kanthi kapadhetan dhuwur?
A:VeTek nduweni kemampuan mesin mikro kanggo diameter bolongan ing ngisor 0,2 mm. Toleransi diameteripun bolongan bisa dikontrol kanthi stabil ing ± 0,003 mm, lan bunder sing bener uga toleransi posisi kanggo 1,500 bolongan ing piring siji tekan ± 0,005 mm, kanthi nyukupi syarat kemasan pin GTMS kanthi kapadhetan dhuwur.

P: Napa peralatan sintering hermetik GTMS kudu cocog karo CTE paduan Kovar?
A:Sajrone siklus sintering 800 ° C-1000 ° C, yen CTE saka fixture lan pin logam ora konsisten, tegangan geser sing ditimbulake dening kontraksi pendinginan bakal nyebabake perpindahan pin, retak awak kaca, utawa gagal segel. Pencocokan CTE sing tepat njamin ekspansi lan kontraksi sing disinkronake, ningkatake asil hermetik.

P: Kepiye proses reresik ultrasonik njamin ora ana sisa bledug grafit ing jero bolongan mikro?
A:Kita nggunakake sistem generasi ultrasonik gradien multi-frekuensi sing digabungake karo banyu deionisasi lan media reresik khusus. Nggunakke efek cavitation frekuensi dhuwur, partikel grafit nggoleki ing jero micro-bolongan lan bolongan wuta rampung diudani, ngiring dening dhuwur-kemurnian nitrogen ndamu lan vakum pangatusan kanggo entuk kiriman resik tingkat semikonduktor.

7. Ringkesan & Layanan Dhukungan Teknik

Ing bidang kemasan hermetik semikonduktor lan mikroelektronik, presisi mesin tingkat mikron lan stabilitas termodinamika operator langsung nemtokake asil kemasan lan panggunaan peralatan. Ngandelake akumulasi terus-terusan ing bahan kemurnian dhuwur, mesin presisi, lan manufaktur komponen semikonduktor kritis, VeTek kasil ngatasi alangan manufaktur tingkat industri 1,500 bolongan mikro sing disusun kanthi padhet ing 0,01㎡ piring, sadhar Highly dipercaya pangiriman massa-produksi 10.000-bolongan peralatan khusus grafit tingkat.

Minangka perusahaan manufaktur fokus ingpangembangan CVD SiC, lapisan TaC, Solid SiC, lan bahan semikonduktor kritis lan komponen, VeTek terus-terusan nyedhiyakake solusi materi kanthi kinerja dhuwur kanggo manufaktur semikonduktor, pertumbuhan kristal, lan lapangan proses suhu dhuwur.  Ing wektu sing padha, ngatasi syarat aplikasi ing kemasan hermetik, sintering suhu dhuwur, lan posisi presisi, VeTek nyedhiyakake layanan teknik kalebupilihan bahan grafit kemurnian dhuwur, mesin tliti, lan dhukungan manufaktur khusus.

Yen sampeyan nggoleki komponen grafit kanthi tliti dhuwur sing cocog kanggo proses sealing hermetik GTMS / CTMS, utawa mbutuhake pencocokan materi, optimasi struktur, lan validasi sampel, hubungi tim teknik VeTek. Kita bakal menehi dhukungan teknis siji-mandeg saka pilihan material nganti manufaktur presisi.

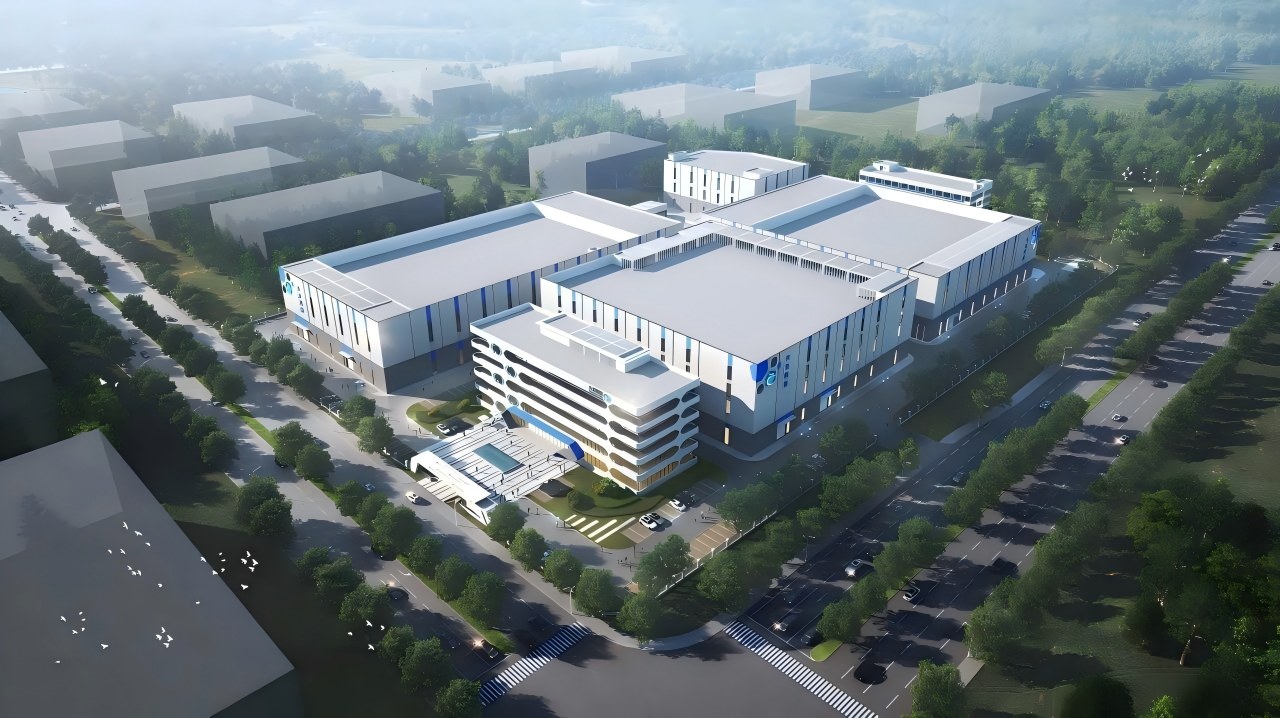

Gambar 4 - Tampilan Panorama VeTek Bahan Khusus R&D lan Basis Pabrikan Presisi
