Dhukungan lapisan karbida tantalum
  • Dhukungan lapisan karbida tantalumDhukungan lapisan karbida tantalum

Dhukungan lapisan karbida tantalum

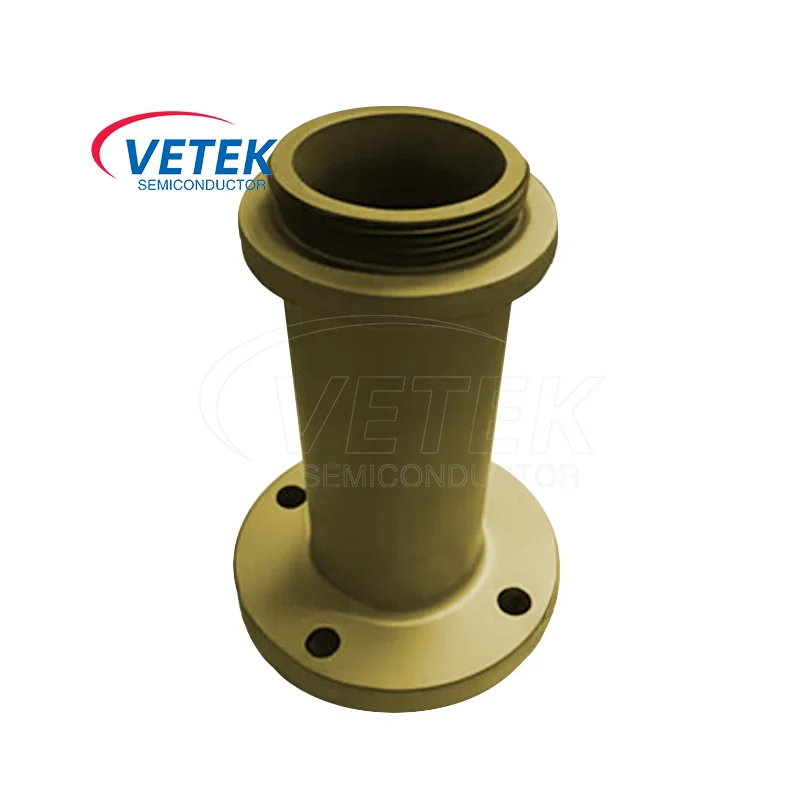

Minangka produsen produk lapisan karbida karbida karbida lan pabrik sing profesional ing China, detek semikonduktor tantalum karbida komponen lapisan utawa komponen dhukungan ing proses mandoman peralatan, utamane kanggo proses manufaktur semikonduktor kayata CVD lan PVD. Sugeng rawuh konsultasi luwih lengkap.

Fungsi utama semikonduktor vetekLapisan karbida tantalum (tac)Dhukungan yaiku kanggo nambahRintangan panas, nyandhang resistensi lan resistensi karatSaka landasan kanthi nutupi lapisan lapisan karbida tantalum, saéngga nambah akurasi lan keandalan proses kasebut lan ngluwihi layanan komponen kasebut. Iki minangka produk peletihan kinerja sing digunakake ing proses pangolahan semikonduktor.


Pendhaftaran tantalum karbida karbida tantalum semikonduktor duwe kekerasan mohy meh 9 ~ 10, nomer loro mung kanggo berlian. Rintangan nyandhang banget lan bisa nolak nyandhang lumahing lan pengaruh kanthi efektif sajrone ngolah, kanthi efektif ngluwihi layanan komponen peralatan peralatan. Gabungan karo titik leleh sing dhuwur udakara udakara udakara udakara udakara udakara udakara udakara udakara udakara udakara udakara udakara udakara udakara udakara udakara 3080 ° C, asring digunakake kanggo nglatih komponen sistem dhukungan


Amarga titik lebur karbida tantalum sing dhuwur sekitar 3804 ° C, ing proses pangolahan semikonduktor kayataDepepensi uap kimia (CVD)lanDepepor uap fisik (PVD), Lapisan tac kanthi resistensi suhu dhuwur lan resistensi karat kimia bisa nglindhungi komponen peralatan kanthi efektif lan ngrusak koreksi lingkungan sing efektif, nyedhiyakake perlindungan sing efektif kanggo manufaktur wafer. Fitur iki uga nemtokake manawa dhukungan pelukon karbida karbida karbida ing Semikonduktor asring digunakake ing etching lan proses corrosive.


Dhukungan lapisan karbida tantalum uga duwe fungsi nyuda kontaminasi partikel. Sajrone pangolahan wafer, nyandhang lumahing biasane ngasilake kontaminasi partikel, sing mengaruhi kualitas produk wafer. Ciri-ciri produk ekstrem TAC COATE CLEATE 9-10 MOHTNESS bisa nyuda nyandhang iki, sanajan nyuda generasi partikel. Gabungan karo konduktivitas termal sing apik banget (udakara 21 w / m · K), bisa njaga konduktivitas termal sing apik ing kahanan suhu dhuwur, mula nambah ngasilake asil lan konsistensi pabrik wafer.


Produk coating vetek semikonduktor utama kalebuMesin pemanas lapisan tac, CVD TAC Coating Crucible, Tac Coating SusceptorlanBagean LATIHAN KOTA, lsp, lan dhukungan layanan produk sing disesuaikan. Vetek Semiconduktor setya menehi solusi sing apik banget lan teknis kanggo industri semikonduktor. Kita kanthi tulus ngarep-arep dadi mitra jangka panjang ing China.


Lapisan karbida tantalum (tac) ing bagean salib mikroskopis:


Tantalum carbide (TaC) coating on a microscopic cross-section 1Tantalum carbide (TaC) coating on a microscopic cross-section 2Tantalum carbide (TaC) coating on a microscopic cross-section 3Tantalum carbide (TaC) coating on a microscopic cross-section 4


Properties fisik dhasar lapisan CVD TAC


Properties fisik saka lapisan TAC
Kapadhetan
14,3 (g / cm³)
IMISA KHUSUS
0.3
Koefision ekspansi termal
6.3 * 10-6/ K
Hardness (HK)
2000HK
Rintangan
1 × 10-5Ohm * cm
Stabilitas termal
<2500 ℃
Owah-owahan ukuran grafit
-10 ~ -20um
Penebalan lapisan
≥20um Nilai khas (35um ± 10um)
