Kepiye Cara Ngatasi Variasi Kanthong-kanggo-Kanthong Tinggi ing Susceptor Grafit Epitaxy Silicon Multi-Pocket?

Solusi Optimasin kanggo High-Precision CVD SiC Coated Susceptors

Ngatasi masalah non-keseragaman ketebalan film sing disebabake variasi pocket-to-pocket (1.4%) ing susceptors grafit epitaxy silikon multi-kantong, VeTek Semiconductor wis nambah flatness susceptor dadi <0.08mm lan ngurangi variasi saku-kanggo-kantong dadi 0.69% liwat tungku lapangan CVD presisi dhuwur lan tungku aliran dhuwur. asil wafer epitaxial.

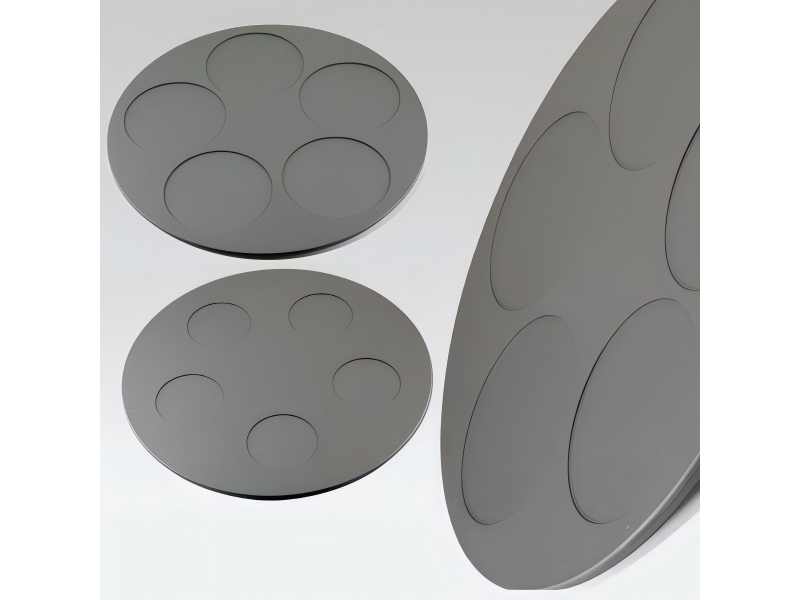

Multi-Pocket Silicon Epitaxy Graphite Susceptors karo Coating CVD SiC Presisi Tinggi

I. Ringkasan Eksekutif

Sajrone produksi epitaksi silikon multi-kantong, klien kita (pengecoran wafer semikonduktor) ngadhepi tantangan sing wis suwe kanthi variasi saku-kanggo-kantong dhuwur ing ketebalan lapisan epitaxial (data asli: 1.4%). Iki nyebabake konsistensi wafer epitaxial lan asil piranti hilir. Kanthi nganakake simulasi numerik 3D lan analisis dinamika cairan internal lan medan termal ing njero tungku epitaksi CVD, digabungake karo optimasi struktur perkakas lan teknologi lapisan Silicon Carbide Deposition Uap Kimia (CVD SiC) kanthi tliti dhuwur, tim VeTek Semiconductor kanthi signifikan ningkatake flatness permukaan saka multi-pocket silicon epitaceptor <0. <0,08 mm. Sasampunipun dandan kasebut, variasi kekandelan film saku-kanggo-kantong klien mudhun drastis dadi 0,69%, nggayuh kabisat kualitatif ing keseragaman ketebalan film.

Perbandingan Metrik Kinerja Utama

II. Latar mburi Pelanggan: Nggoleki Solusi Produksi Epitaxial Konsistensi Tinggi

Perspektif Inti: Ing manufaktur epitaxy silikon multi-kanthong ukuran gedhe, deformasi susceptor malah menit digedhekake kanthi kerugian ngasilake chip sing larang.

Klien ing kemitraan iki minangka piranti listrik 8-inch / 12-inch lan pengecoran wafer epitaxial silikon, utamane nggawe wafer epitaxial silikon film kandel sing digunakake ing MOSFET, IGBT, lan elektronik otomotif voltase dhuwur. Amarga pelanggan hilir njaluk konsistensi sing luwih ketat ing parameter listrik chip, ketebalan lapisan epitaxial lan keseragaman resistivity wis dadi metrik inti kanggo ngevaluasi kualitas wafer epitaxial. Klien nggunakake reaktor epitaksi silikon CVD multi-kantong sing bisa ngolah pirang-pirang wafer silikon bebarengan ing siji wektu. Nanging, amarga siklus termal suhu dhuwur sing saya suwe lan erosi aliran gas, susceptor grafit asline ora bisa nyukupi syarat proses kanthi tliti dhuwur babagan variasi kanthong lan kerata.

III. Tantangan & Titik Nyeri: Variasi Kanthong-kanggo-Kanthong Tinggi Nimbulake Kekandelan Film Non-Seragam

Perspektif Inti: Toleransi flatness susceptor grafit sing berlebihan langsung ngganggu konduksi termal lan distribusi lapangan aliran gas ing njero pawon CVD, nyebabake variasi kekandelan sing abot ing antarane kanthong.

Sajrone wutah epitaxial silikon CVD, gas prekursor (kayata SiHCl3 / SiH4) disimpen ing suhu dhuwur ing permukaan wafer kanggo mbentuk lapisan epitaxial kristal tunggal. Susceptor grafit ora mung tumindak minangka operator nanging uga nduweni peran kritis ing konduksi panas seragam lan panuntun lapangan aliran. Kemacetan teknis khusus sing diadhepi klien kalebu:

1. Variasi Kanthong-kanggo-Kanthong Film Kekandelan Nganti 1,4%, Ngaruhi Keseragaman Wafer Sakabèhé

Amarga mikro-deformasi ing lumahing sawise lengkap nggunakake, susceptors grafit multi-kanthong asli klien mameraken beda tipis ing ambane recess kanthong lan efficiency radiation termal antarane kanthong individu. Pangukuran nyata nuduhake data variasi kanthong-kanggo-kantong nganti 1,4%. Penyimpangan iki langsung nyebabake tingkat pertumbuhan lapisan epitaxial sing ora konsisten ing wafer silikon sing diselehake ing kanthong sing beda ing batch sing padha, nyebabake panyimpangan ketebalan film sing gedhe banget.

2. Susceptor Flatness Ing Ngisor <0.20mm Nimbulaké Lapangan Termal Wates & Turbulensi Medan Aliran

Flatness saka susceptors asli mung bisa maintained ing tingkat <0.20mm. Ing lingkungan epitaksi suhu dhuwur 1100°C–1200°C, lumahing sing ora rata nyebabake aliran gas sing bereaksi mbentuk pusaran lokal nalika nggawe celah sing ora seragam antarane susceptor lan pemanas induksi. Iki banjur nyebabake lapangan termal sing ora seragam ing permukaan, nyebabake fluktuasi ketebalan film.

Titik Nyeri & Analisis Mekanisme Teknis

IV. Solusi Kustomisasi VeTek: Simulasi Lapangan Aliran CVD & Optimasi Alat Presisi Tinggi

Perspektif Inti: Ngoptimalake aliran lan lapangan termal liwat simulasi numerik, digabungake karo mesin CNC presisi tingkat mikron lan lapisan CVD SiC sing kemurnian dhuwur, kanthi dhasar mbentuk maneh kinerja susceptor.

Kanggo ngatasi variasi pocket-to-pocket klien lan bottlenecks flatness, tim teknik Semikonduktor VeTek nganakake evaluasi ing situs, ngekstrak paramèter operasional reaktor, lan ngrancang solusi optimalisasi end-to-end kanthi lengkap:

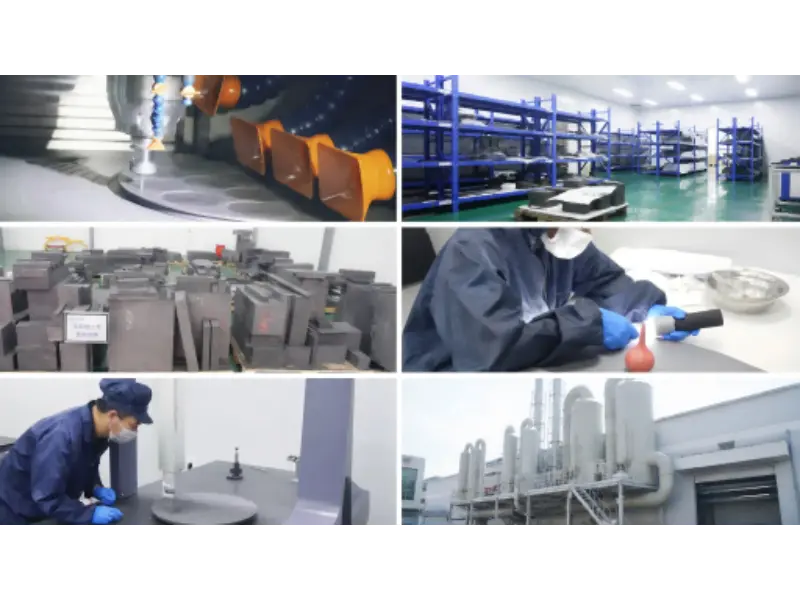

VeTek Semiconductor Advanced Precision Machining, Cleanroom & Quality Control Facilities

1. CVD Tungku Internal Aliran & Thermal Field Simulasi

Nggunakake ANSYS Fluent, simulasi numerik 3D ditindakake kanggo kecepatan aliran gas, kekandelan lapisan wates, lan transfer panas radiasi termal ing jero reaktor CVD. Adhedhasar analisis modeling, radii transisi pinggiran kanthong lan struktur alur gas-nuntun ing lumahing susceptor dirancang maneh, mbisakake gas reaktan kanggo njaga regime aliran laminar Highly konsisten ndhuwur saben kanthong lan mbusak vortices lokal.

2. High-Precision Graphite Substrat Machining & Tooling Optimization

Kapadhetan dhuwur, grafit isotropik isotropik kemurnian dhuwur dipilih minangka bahan substrat, ditambah karo perkakas mesin presisi CNC 5 sumbu sing ditingkatake. Kanthi nyaring kontrol kaku clamping lan lintasan path alat sak Processing, post-machining susceptor flatness iki strictly kontrol mudhun saka <0.20mm kanggo <0.15mm, karo inti ndhuwur-bahan lumahing susceptor nampa flatness terobosan saka <0.08mm.

3. Proprietary High-Purity Kandhel CVD SiC Coating Technology

Lapisan α-SiC sing padhet kanthi ketebalan seragam ditanam ing permukaan substrat grafit liwat Chemical Vapor Deposition (CVD). Lapisan kasebut nduweni kemurnian nganti 99,999% (kelas 5N-6N), konduktivitas termal sing dhuwur, lan tahan kanggo korosi gas hidrogen klorida (HCl). Cocog banget karo koefisien ekspansi termal (CTE) saka substrat grafit, njamin retak mikro nol utawa delaminasi sajrone siklus termal kanthi cepet.

Solusi Teknis & Kaluwihan Kinerja

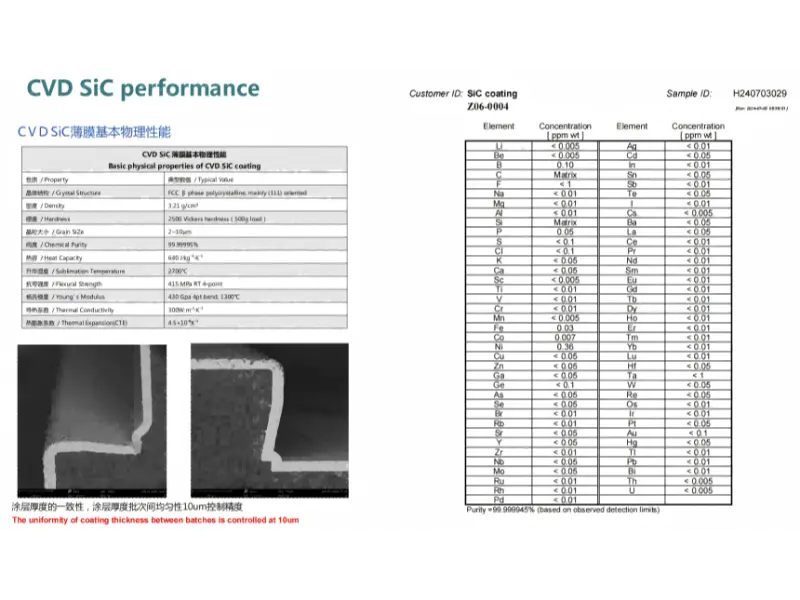

Properti Fisik Kunci, Keseragaman Ketebalan SEM, lan Analisis Kemurnian Ultra-High Coating CVD SiC

V. Asil & Data: Ngomong karo Fakta lan Metrik sing Bisa Dihitung

Perspektif Inti: Data lapangan sing diukur nuduhake manawa optimasi flatness susceptor langsung diterjemahake menyang pengurangan substansial 50.7% ing variasi saku-kanggo-kantong film epitaxial.

Sawise ngganti bagean lawas karo susceptor grafit epitaksi silikon multi-kantong sing dioptimalake VeTek Semiconductor, klien nganakake studi pelacakan produksi volume dhuwur terus-terusan 30 dina ing baris kasebut. Data perbaikan kualitas nyata sing diklumpukake kalebu:

1. Ketebalan Film Variasi Pocket-to-Pocket Dikurangi dadi 0,69%

Data produksi sing diukur klien nuduhake yen variasi saku-kanggo-kantong mudhun sacara signifikan saka 1,4% mudhun dadi 0,69%, entuk pangurangan sakabèhé 50,7%. Iki kanthi drastis nyilikake kesenjangan tingkat pertumbuhan ing macem-macem kanthong.

2. Susceptor lumahing Flatness Terobosan kanggo <0.08mm

Liwat optimasi lapangan aliran lan perkakas presisi dhuwur, susceptor sing diprodhuksi massal terus-terusan entuk flatness ing <0.15mm, kanthi susceptor tingkat paling dhuwur kanthi stabil <0.08mm, adoh ngluwihi norma industri standar.

3. Asil dandan substansial ing Film Kekandelan seragam & Sakabèhé Ngasilake

Thanks kanggo kolom termal lan aliran sing stabil, metrik keseragaman resistivitas lan ketebalan lapisan epitaxial mlebu kisaran kualitas premium. Tingkat ngasilake wafer Grade-A pengecoran mundhak kira-kira 3,5%, ngirit atusan ewu RMB saben taun ing biaya wafer sing dicopot.

VI. Pitakonan sing Sering Ditakoni (FAQ)

Q1: Napa flatness saka susceptor grafit epitaksi silikon multi-kanthong duwe pengaruh gedhe ing keseragaman ketebalan film?

Wangsulan:Ing proses CVD suhu dhuwur, wafer silikon dipanasake utamane liwat konduksi termal lan radiasi termal saka susceptor. Yen flatness susceptor kurang (contone,> 0.20mm), iku nggawe longkangan ora rata antarane susceptor lan mesin ingkang ndamel benter ndasari, inducing variasi suhu lokal. Bebarengan, lumahing sing ora rata ngganggu aliran laminar saka gas reaktan, nyebabake konsentrasi gas lokal lan fluktuasi kecepatan, sing langsung diwujudake minangka variasi ketebalan film saku-kanggo-kantong.

Q2: Apa umur layanan operasional susceptor grafit dilapisi CVD SiC VeTek?

Wangsulan:VeTek nggunakake lapisan karbida silikon CVD kemurnian ultra-dhuwur sing direkayasa kanthi cocog karo CTE sing pas karo substrat grafit. Ing suhu dhuwur 1200 ° C lan atmosfer korosif H2 / HCl, nuduhake resistensi kejut termal sing luar biasa lan inertness kimia, biasane ngluwihi umur layanan 30% nganti 50% dibandhingake karo susceptor sing dilapisi industri standar.

Q3: Apa VeTek bisa nyedhiyakake teknik khusus yen kita duwe model reaktor epitaksi CVD sing disesuaikan?

Wangsulan:ya wis. VeTek nduweni kemampuan simulasi lapangan CVD lengkap / termal lan rantai pangolahan CNC sing presisi. Kita bisa nindakake 1: 1 reverse engineering utawa optimasi struktural adhedhasar dimensi tungku klien-disedhiyakake, paramèter aliran udara, utawa gambar susceptor warisan.

Q4: Kepiye presisi susceptor flatness dilindhungi saka karusakan transit sajrone pengiriman?

Wangsulan:Kabeh produk susceptor ngalami reresik ultrasonik lan kemasan vakum anti-statis ing kamar resik Kelas 1000. Interioré diamanake nggunakake modul penyerap kejut EVA kapadhetan dhuwur sing disesuaikan, lan njaba dikemas ing peti kayu fumigasi kelas ekspor, njamin pangiriman ora kena pengaruh.

VII. Kesimpulan

Perspektif Inti: Komponen perkakas mekanik lan termodinamika semikonduktor berkualitas tinggi minangka investasi langsung kanggo ningkatake daya saing pengecoran.

Kanthi ngleksanakake simulasi lapangan aliran CVD, kontrol perkakas presisi, lan optimasi lapisan CVD SiC ing susceptors grafit epitaksi silikon multi-kantong, VeTek Semiconductor kasil mbantu klien nyuda variasi saku-kanggo-kantong ketebalan film saka 1.4% dadi 0.69%, kanthi sampurna ngrampungake tantangan non-uniform film sing ora tahan suwe.

Yen sampeyan uga nemoni titik nyeri teknis kayata non-uniformitas lapisan epitaxial, deformasi susceptor grafit, variasi saku-kanggo-kantong dhuwur, utawa peeling lapisan CVD, hubungi tim ahli teknis VeTek Semiconductor kanggo nampa evaluasi lapangan aliran gratis lan rencana optimasi sing disesuaikan!
