Substrat vs. Epitaxy: Peran Kunci ing Manufaktur Semikonduktor

Pambuka: Rong Pilar Kripik Modern

Kanggo ngerti tenan carane chip majeng entuk komputasi kacepetan dhuwur lan output daya dhuwur, kita kudu delve menyang loro pilar dhasar saka struktur fisik - substrat semikonduktor lan proses wutah epitaxial.

Cukup, substrat nyedhiyakake "pondasi" kanggo dhukungan mekanik lan disipasi panas, dene lapisan epitaxial minangka "lapisan fungsional aktif" kanthi teliti dibangun ing "pondasi" kasebut. Senajan loro istilah beda mung siji karakter, padha duwe beda dhasar ing struktur materi, proses fabrikasi, lan peran fungsi. Artikel iki kanthi sistematis bakal njlentrehake beda teknis, paramèter kunci, lan pengaruh sing penting ing kinerja piranti pungkasan.

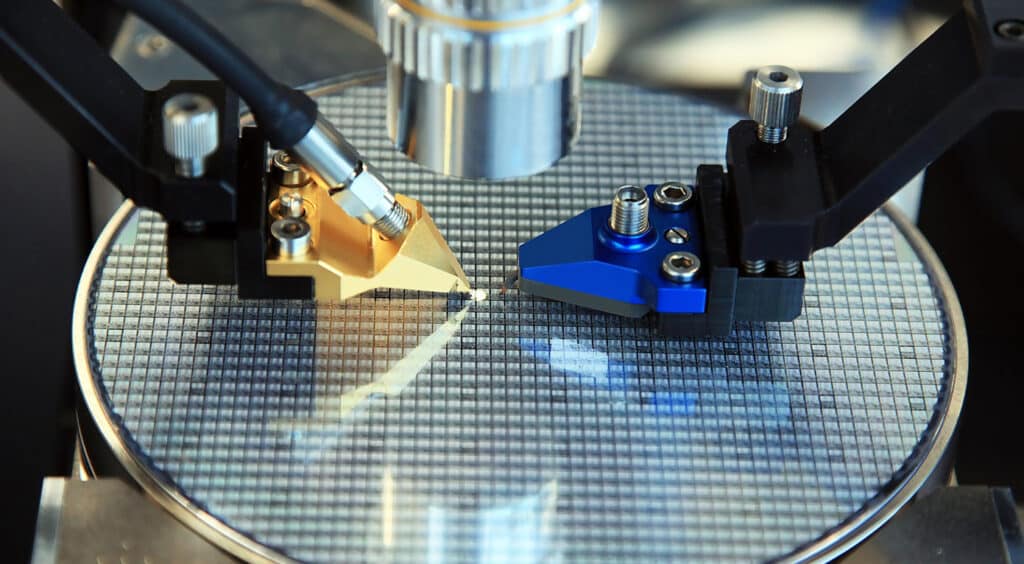

I. Apa Substrat Semikonduktor?

[Kesimpulan Utama Bagian Iki]: Substrat semikonduktor minangka "kerangka" lan "heat sink" piranti. Silikon kristal tunggal (Si) kemurnian dhuwur ndominasi pasar konsumen, dene silikon karbida (SiC), kanthi konduktivitas termal sing dhuwur yaiku 4.9 W / cm·K, wis dadi pilihan sing penting kanggo kendaraan listrik lan aplikasi voltase dhuwur.

Substrat semikonduktor mbentuk pondasi struktural lan termal meh kabeh piranti semikonduktor. Saka perspektif mechanical, padha ngawula minangka platform fisik ndhukung mikro- lan nanostructures; liyane Jahwéh, padha nyedhiyani cithakan kisi kristal terus-terusan sing nemtokake orientasi kristal lan integritas struktural lapisan salajengipun setor.

Gumantung ing syarat aplikasi, bahan substrat bisa siji-kristal, polycrystalline, utawa malah amorf; Nanging, piranti elektronik kinerja dhuwur meh kabeh gumantung ing ingot siji-kristal dhuwur-kemurnian kanggo nyilikake wates gandum lan cacat sing ngalangi mobilitas operator.

1.1 Jinis Substrat Mainstream lan Sifat Material

Pilihan substrat ukuran gedhe langsung mengaruhi kinerja piranti, ngasilake produksi, lan struktur biaya. Industri utamane nggunakake telung jinis substrat utama:

• Substrat silikon: Silikon kristal tunggal (Si) sing ditanam liwat metode Czochralski (CZ) utawa Float Zone (FZ) tetep dadi arus utama ing industri semikonduktor global nganti saiki. Kaluwihan kasebut dumunung ing efektifitas biaya sing luar biasa, kekuatan mekanik sing dhuwur, lan skalabilitas nganti 300 mm (12 inci). Iki digunakake akeh ing prosesor kelas konsumen, piranti memori, lan sel solar standar.
• Substrat Wide-Bandgap (Silicon Carbide lan Sapphire): Nalika syarat daya lan frekuensi ngluwihi watesan fisik silikon, bahan amba-bandgap dadi pilihan ono.
• Silikon karbida (SiC): Kanthi konduktivitas termal sing luar biasa (kira-kira 3,7 nganti 4,9 W / cm·K [1]) lan kekuwatan medan listrik sing rusak, iku pilihan sing cocog kanggo inverter kendaraan listrik (EV) lan jaringan listrik voltase dhuwur.
• Safir (Al₂O₃): Kanthi transparansi optik banget lan sifat isolasi dielektrik, digunakake digunakake ing LED biru/ultraviolet lan aplikasi RF SOI khusus.
• Substrat kuarsa: Thanks kanggo inertness kimia dhuwur banget, koefisien ekspansi termal banget kurang, lan kemurnian optik dhuwur, utamané digunakake ing komponen optik dhuwur-mburi, blanks topeng, lan peralatan sensor specialized.

1.2 Rong Fungsi Inti Substrat: Dhukungan lan Panyisihan Panas

Sajrone operasi piranti sing nyata, substrat akeh nindakake rong fungsi tombol sing ora bisa diganti:

Dhukungan Mekanik: Nyedhiyakake kekakuan struktural sajrone siklus termal sing abot, proses kimia vakum dhuwur, penanganan wafer, lan kemasan mburi, kanthi efektif nyegah warping lan fraktur wafer.

Konduksi Panas (Heat Dissipation): Kripik modern ngasilake fluks panas lokal massive; substrat silikon akeh tumindak minangka sinks panas langsung, dissipating panas metu kanggo nyegah overheating saka wilayah prapatan lan runaway termal.

II. Apa Pertumbuhan Epitaxial Semikonduktor? (Lapisan Aktif Didorong Kinerja)

[Kesimpulan Utama Bagian Iki]: Lapisan epitaxial minangka "jiwa kinerja chip." CVD / MOCVD nangani produksi industri skala gedhe, nalika MBE (Molecular Beam Epitaxy) mbisakake antarmuka ultra-tajam kanthi presisi tingkat atom. Tanpa teknologi epitaxial, resistensi ultra-rendah saka radar gelombang milimeter 5G lan MOSFET voltase dhuwur ora mungkin.

Sanajan substrat nyedhiyakake pondasi sing stabil, kristal tunggal sing tuwuh akeh mesthi ngemot microdefects, impurities alam, lan karakteristik listrik tetep. Kanggo nggawe piranti kanthi kacepetan dhuwur lan efisiensi dhuwur, pabrikan wis nggunakake epitaksi-deposisi sing dikontrol saka lapisan kristal tipis ultra-resik lan tipis menyang substrat target.

Sajrone proses epitaxial, atom-atom saka uap utawa balok molekul disimpen ing permukaan substrat sing digawe panas lan didadekake siji kanthi sampurna karo kisi kristal sing ana ing dhasar. Wafer epitaxial sing diasilake nuduhake kemurnian kristal sing dhuwur banget, kanthi kapadhetan cacat sawetara urutan gedhene luwih murah tinimbang substrat akeh.

2.1 Teknologi lan Peralatan Deposisi Epitaxial Mainstream

Wutah epitaxial modern utamane ditindakake kanthi cara maju ing ngisor iki:

• Deposisi Uap Kimia (CVD / MOCVD): Prekursor gas decompose ing lumahing wafer digawe panas kanggo mbentuk lapisan siji-kristal seragam. Ing antarane, Metal-Organic Chemical Vapor Deposition (MOCVD) minangka standar industri kanggo pertumbuhan epitaxial senyawa III-V lan semikonduktor lebar pita lebar.

• Molecular Beam Epitaxy (MBE): Dilaksanakake ing lingkungan vakum ultra-dhuwur (UHV), proses iki entuk presisi lapisan-atom tunggal kanthi ngarahake sinar termal sing tepat menyang substrat, sing nyebabake kecerunan antarmuka sing curam. Iku cocok kanggo struktur ultra-apik kayata sumur kuantum.

Deposisi epitaxial berkualitas tinggi ora mung gumantung ing kontrol proses sing tepat nanging uga ing manajemen umur komponen kunci ing njero ruangan reaksi (kayata substrat grafit sing dilapisi SiC), sing langsung mengaruhi stabilitas lan asil proses.

2.2 Aplikasi Lanjut sing Diaktifake dening Teknologi Epitaxial

Epitaxy mbisakake arsitektur piranti sing ora bisa digayuh kanthi bahan akeh mung:

• Silicon-Germanium Heterojunction Bipolar Transistor (SiGe HBT): Tuwuh lapisan epitaxial SiGe ultrathin ing wilayah dasar nggawe pergeseran celah pita, kanthi nyata ningkatake kacepetan respon frekuensi dhuwur.
• Teknologi Silikon Tegang: Nyimpen lapisan silikon tipis ing kisi SiGe ngindhuksi galur tensile utawa kompresif, saéngga nambah mobilitas operator (loro mobilitas elektron ing n-FET lan mobilitas bolongan ing p-FET ditambah).
• Pertumbuhan Epitaxial Selektif (SEG): Ing arsitektur FinFET modern lan Gate-All-Around (GAA), wutah epitaxial Si / SiGe sing selektif ing wilayah sumber / saluran nyuda resistensi kontak lan nambah arus jenuh.

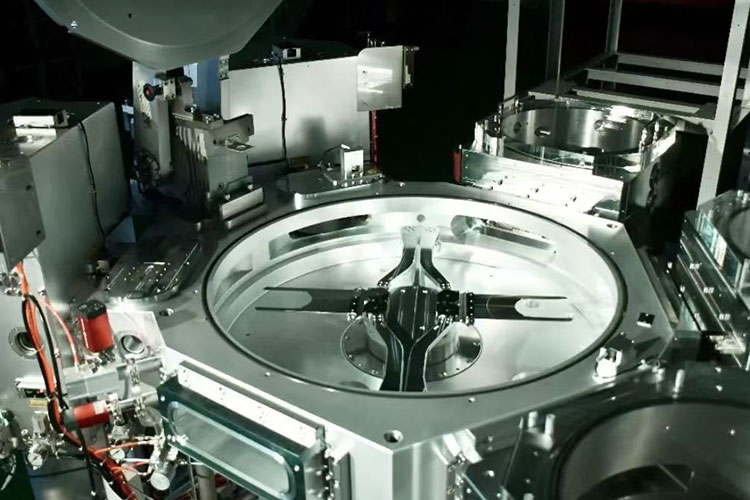

Kanggo definisi proses epitaksi semikonduktor, deleng:Apa proses epitaksi semikonduktor?

III. Substrat vs. Wafer Epitaxial: Ringkesan Bedane Kunci

[Key Kesimpulan saka Bagean iki]: Cara paling langsung kanggo mbedakake antarane loro iku kanggo nliti sing "peran fungsi" - landasan tanggung jawab kanggo tahan guncangan fisik lan termal, nalika lapisan epitaxial tanggung jawab kanggo tahan saiki lan medan listrik. Kanthi ngilangi wilayah aktif saka wilayah sing rawan cacat, wafer epitaxial entuk tingkat arus bocor luwih saka siji urutan magnitudo luwih murah tinimbang piranti sing digawe langsung ing substrat.

Kanggo mbandhingake visual, tabel ing ngisor iki ngringkes prabédan dhasar antarane substrat akeh lan wafer epitaxial ing syarat-syarat paramèter manufaktur utama:

IV. Kemajuan Teknis: Kepiye Epitaxy Sejatine Nambah Kinerja Piranti?

[Kesimpulan Utama Bagian Iki]: Microdefects alam lan titik kaku termal ing substrat akeh sing "pembunuh didhelikake" sing nimbulaké arus bocor dhuwur lan voltase risak kurang ing piranti. Inti saka teknologi epitaxial dumunung ing decoupling "substrat mekanik sing rusak" saka "lapisan fungsional aktif tanpa cacat", saéngga ngisolasi transportasi operator ing lapisan epitaxial murni. Desain decoupling iki langsung nyebabake frekuensi operasi sing luwih dhuwur, konsumsi daya sing luwih murah, lan umur piranti sing luwih dawa - lompatan kualitatif sing ora bisa ditindakake kanthi nggunakake substrat akeh.

Pengenalan teknologi epitaxial ora mung "nambah lapisan film," nanging minangka lompatan kualitatif ing linuwih piranti lan kinerja listrik.

Malah kanthi kemurnian kimia sing paling dhuwur, substrat akeh standar mesthi ngemot microporosity, precipitates oksigen, lan titik stres termal sing ditinggalake saka proses narik kristal. Piranti fabrikasi langsung ing substrat akeh asring nyebabake arus bocor sing dhuwur lan toleransi voltase rusak.

Ing kontras, wafer epitaxial ngisolasi transportasi operator ing lapisan epitaxial murni, tanpa cacat. Kanthi decoupling wilayah fungsional aktif saka substrat mekanik sing rawan cacat, produsen bisa entuk:

• Frekuensi operasi sing luwih dhuwur (kapasitansi parasit sing suda);
• Konsumsi daya sing luwih murah (suda bocor);
• Umur piranti sing luwih dawa lan stabilitas sing luar biasa ing tekanan elektrotermal sing ekstrem.

Contone, ing lapangan semikonduktor daya, kualitas lapisan epitaxial homogen SiC langsung nemtokake rating voltase risak lan on-resistance piranti MOSFET-soko sing akeh substrat SiC ora bisa entuk dhewe.

V. Isu Teknis Keprihatinan Paling Apik kanggo Insinyur (FAQ)

(Pitakonan ing ngisor iki asale saka tantangan teknis umum sing ditemoni dening insinyur proses lini produksi semikonduktor sajrone proses pertumbuhan epitaxial sing nyata)

Q1: Yen materi partikulat dumadakan mundhak sajrone wutah epitaxial, kajaba saka bocor kamar, apa wilayah liyane sing gampang diabaikan sing kudu diselidiki?

A: Iki minangka salah sawijining kahanan sing ora dikarepke sing paling tantangan sing dialami para insinyur sajrone nglakokake wafer rutin. Sawise ngonfirmasi manawa ruangan kasebut kedap udara, disaranake supaya prioritas diselidiki telung "pojok sing didhelikake":

1. Kondisi lumahing susceptor grafit: Microcracks utawa area peeling ing lapisan SiC bisa ngeculake partikel ing suhu dhuwur. Yen susceptor wis digunakake luwih saka 1000 mlaku, disaranake ngganti langsung kanggo testing-akeh masalah partikel ilang sawise ngganti susceptor karo siji sing wis nutupi utuh.

2. Transien tekanan sajrone ngoper garis gas: Ing sistem MOCVD, fluktuasi tekanan ing wayahe ngoper gas sumber bisa nyebabake prodhuk sampingan bisa metu saka tembok njero pipa. Disaranake mriksa kurva respon saka pengontrol tekanan otomatis (APC) kanggo konfirmasi apa overshoot tekanan wis kedadeyan.

3. rereged ing backside landasan kang: Yen ana bledug nggoleki utawa turahan Organic ing backside saka landasan sadurunge lumebu ing kamar, bisa "pindhah" menyang lapisan epitaxial ngarep-sisih ing suhu dhuwur-iki masalah sing paling umum diabaikan.

Ngatasi masalah partikel sejatine minangka proses "penghapusan": Mulai nganggo bahan bakar sing paling kerep diganti lan lacak masalah kasebut kanthi langkah menyang bagean sing luwih jero saka kamar.

Q2: Ing SiC epitaxy, carane sempit jendhela proses kanggo wutah langkah-aliran? Apa toleransi kanggo suhu lan panyimpangan tekanan?

A: Pitakonan iki nyentuh inti saka proses epitaxy SiC - wutah aliran langkah mbutuhake telung kondisi sing kudu ditemokake bebarengan ing jendhela sing sempit banget: mobilitas permukaan sing cukup, penghalang nukleasi sing cocok ing pinggir langkah, lan nyuda pertumbuhan pulo telung dimensi.

Adhedhasar data praktis saka jalur produksi massal:

• Jendela suhu: Biasane antarane 1550°C lan 1650°C, kanthi jendela efektif kira-kira ±15°C. Yen suhu banget kurang, kekasaran lumahing (RMS) deteriorates banget; yen suhu dhuwur banget, inklusi polimorfik 3C-SiC katon.
• Jendela tekanan: Biasane dikontrol antarane 50 lan 200 mbar, kanthi jendhela efektif kira-kira ± 20 mbar. Tekanan gedhe banget → dawa migrasi lumahing suda lan coalescence langkah; tekanan ora nyukupi → nyuda supersaturasi uap lan nyuda tingkat pertumbuhan sing signifikan.

Ing aplikasi teknik praktis, paling insinyur proses luwih seneng ndandani suhu lan banjur nyetel tekanan kanggo nemokake jendhela-amarga kamar kasebut luwih cepet nanggapi owah-owahan tekanan, saengga cocok kanggo pindai DOE (Desain Eksperimen) kanthi cepet.

Q3: Kepiye siklus panggantos kanggo susceptor grafit ing peralatan MOCVD ditemtokake? Apa adhedhasar jumlah mlaku utawa inspeksi visual?

A: Jeksa Agung bisa ngetokake iki langsung hubungane karo imbangan antarane asil proses lan biaya produksi lan fokus tombol kanggo loro engineers line produksi lan procurement kaputusan-produsen.

Praktek standar industri minangka pendekatan dual-track sing nggabungake "umur batch" lan "inspeksi visual":

• Umur Batch: Pemasok nyedhiyakake umur layanan sing disaranake (contone, susceptor sing dilapisi SiC VETEK dianjurake kanggo batch Aixtron), asale saka tes tuwa sing digawe cepet adhedhasar kelelahan siklus termal saka lapisan kasebut. Sanajan katon normal, disaranake ngganti susceptor kaya sing dijadwalake sadurunge tekan jumlah batch iki kanggo nyuda risiko kegagalan dadakan.

• Inspeksi Visual: Sawise saben batch pangolahan, mriksa visual lumahing lapisan SiC utawa nliti ing mikroskop. Yen ana "gendera abang" ing ngisor iki katon, panggantos kudu langsung ditindakake - aja ngenteni nganti pungkasan umur layanan sing disaranake:

①Katon peeling utawa retak saka lapisan;

② Tambalan warna kanthi diameter> 1 mm ing permukaan (nuduhake karusakan lapisan lan oksidasi substrat grafit);

③ Ambalan variasi kekandelan lokal ing lapisan epitaxial, kasedhiya yen faktor distribusi aliran udara wis ditetepake metu.

Praktek teknik sing divalidasi kanthi akeh yaiku nyetel siklus panggantos ing 80% saka umur sing disaranake pemasok, nalika nggawe database umur substrat kanthi motret lan arsip tampilan saben batch-pendekatan iki ngindhari scrapping durung wayahe (sing nyebabake sampah) lan gambling nganti tungku pungkasan, sing bisa nyebabake kethokan batch.

Q4: Nalika epitaxial wafer busur utawa warp ngluwihi specifications, iki utamané amarga substrat utawa proses epitaxial?

A: Iki minangka masalah "atribusi tanggung jawab" sing paling didebat ing antarane para insinyur sajrone rapat analisis asil. Jawaban iki - loro-lorone nyumbang, nanging bobot relatif beda-beda gumantung saka sistem materi:

Urutan pemecahan masalah pragmatis kanggo masalah warpage: Pisanan, verifikasi data warpage sing mlebu substrat (laporan Cpk pemasok) → Banjur, priksa keseragaman suhu tungku epitaxial (kalibrasi termokopel) → Pungkasan, atur resep proses.

VI. Ringkesan lan Rekomendasi Pilihan

Ing ringkesan, substrat kasebut minangka "kerangka lan sink panas," dene lapisan epitaxial minangka "otak lan otot." Loro-lorone iku indispensable:

Yen sampeyan fokus ing chip logika standar sing sensitif biaya utawa piranti diskrit sing prasaja, substrat silikon ukuran gedhe sing berkualitas tinggi cukup kanggo nyukupi kabutuhan sampeyan.

Yen aplikasi sampeyan kalebu komunikasi frekuensi dhuwur, konversi daya voltase dhuwur, utawa deteksi foto sensitivitas dhuwur, mula wafer sing diprodhuksi nggunakake proses epitaxial presisi minangka pilihan sing paling apik.

Ing industri manufaktur semikonduktor saiki, sing terus-terusan ngupayakake solusi "luwih cepet, luwih cilik, lan luwih efisien", teknologi epitaxial wis dadi alat inti kanggo ngatasi watesan fisik Hukum Moore.
