Saka 4-Inch nganti 8-Inch: Dasawarsa Pertumbuhan Semikonduktor SiC

Ing 2013, industri takon apa silikon karbida bisa dikomersialake. Sepuluh taun sabanjure, SiC nguwasani EV lan energi sing bisa dianyari - lan kompetisi nyata wis owah dadi bahan, peralatan, lan asil manufaktur. Ing dasawarsa, wafer SiC mundhak saka 4-inci dadi 8-inci amarga peralatan epitaksi maju ing langkah. Ngluwihi wafer dhewe, lapisan CVD SiC, Solid CVD SiC, lan lapisan TaC saiki njaga suhu dhuwur, peralatan tahan karat bisa mlaku kanthi andal. VETEK Semiconductor nyuplai kabeh telung solusi materi kanggo manufaktur SiC skala.

Dekade Transformasi SiC: Saka Material Lab menyang Semikonduktor Daya Utama

SiC wis pindhah saka materi lab sing janjeni ing 2013 menyang teknologi mainstream sing ndhukung EV, elektronika daya, lan konversi energi saiki - lan fokus industri wis owah saka mbuktekake teknologi kasebut dadi nguwasani manufaktur kanthi skala.

Tabel ing ngisor iki ngringkes kepiye prioritas industri SiC diganti sajrone dekade kepungkur.

2013 vs. Dina: Carane Fokus Industri SiC Wis Ngalih

Tantangan Inti Komersialisasi SiC: Teknologi Epitaxy

Peralatan epitaxy tansah dadi bottleneck teknis kanggo komersialisasi SiC - kemajuan industri bisa dilacak langsung liwat evolusi reaktor epitaksi, saka platform awal 6 inci nganti sistem 150mm / 200mm otomatis saiki.

Ing 2013, komersialisasi SiC saya cepet, lan produsen peralatan saingan utamane babagan kemampuan epitaksi SiC 6 inci (150mm). Semiconductor Today nglaporake sawetara sistem perwakilan ing wektu kasebut:

Perwakilan SiC Epitaxy Equipment, 2013

Sistem awal iki dirancang kanggo ngrampungake patang masalah: entuk epitaksi SiC 6-inci, ningkatake keseragaman lapisan epitaxial, nyuda kapadhetan cacat, lan nyukupi kabutuhan komersialisasi piranti listrik awal.

Nalika adopsi EV, infrastruktur pangisian daya EV, sistem panyimpenan solar-plus, lan pasar tenaga industri berkembang kanthi cepet, panjaluk piranti SiC saya tambah - lan peralatan epitaksi berkembang saka platform R&D batch cilik dadi sistem generasi sabanjure sing dibangun kanggo manufaktur skala gedhe. Platform perwakilan saiki kalebu:

Perwakilan SiC Epitaxy Equipment, Dina iki

Saka 4-inci nganti 8-inci: Cara Wafer Scaling Ngilangi Biaya lan Ngangkat Output

Saben langkah munggah ing diameteripun wafer SiC - saka 4-inch kanggo 6-inch, lan saiki menyang 8-inch - ana kanggo mundhakaken output saben wafer lan biaya Manufaktur murah, lan industri saiki ing tengah transisi 6-inch-8-inch.

Ing 2013, industri SiC meksa pindhah saka wafer 4-inci dadi 6-inci. Perusahaan kalebu Cree, Dow Corning, Showa Denko, lan Norstel kabeh ngembangake substrat SiC 6-inci lan kapasitas epitaksi ing wektu kasebut. Tujuan kanggo pindhah menyang wafer sing luwih gedhe langsung: nambah output saben wafer, biaya manufaktur murah, lan nambah skalabilitas ing saindenging industri.

Luwih saka sepuluh taun, logika sing padha saiki nyopir owah-owahan saka 6 inci dadi 8 inci. GlobalWafers, produsen wafer silikon paling gedhe nomer telu ing donya, nyatakake yen produksi wafer SiC 8-inci ing industri bakal nyepetake kanthi cepet nganti 2025-2026 - transisi sing dianggep ora nyata mung rong taun sadurunge (GlobalWafers, 2023). Onsemi lan Resonac uga wis nargetake 2025 kanggo kualifikasi lan ramping substrat SiC 8 inci lan wafer epitaxial (Compound Semiconductor News, 2024).

Apa Owah-owahan Nalika Wafer SiC Ageng

Minangka diameteripun wafer lan syarat kualitas loro munggah, bahan lan komponen peralatan digunakake ing saindhenging proses Manufaktur wis dadi kaya nemtokake kanggo kemajuan SiC minangka wafer piyambak.

Ngluwihi Wafer: Napa Komponen Peralatan Penting Kaya Kripik SiC

Wafer SiC, MOSFET, lan modul daya entuk akeh perhatian, nanging komponen peralatan ing jero epitaksi lan reaktor pertumbuhan kristal ngadhepi kahanan sing padha banget - lan grafit tradisional ora cukup kanggo nyukupi syarat saiki.

Diskusi babagan industri SiC cenderung fokus ing telung perkara: wafer SiC, MOSFET SiC, lan modul daya. Ing praktik, komponen peralatan sing digunakake kanggo nggawe padha penting. Ing jero reaktor epitaksi, tungku pertumbuhan kristal, lan proses semikonduktor suhu dhuwur liyane, komponen internal kudu tahan:

• lingkungan Ultra-dhuwur-suhu

• Gas proses korosif kayata H₂ lan HCl

• Persyaratan kebersihan sing ketat supaya ora kontaminasi wafer

Grafit tradisional nawakake kinerja termal kuwat, nanging liwat lengkap nggunakake iku rawan kanggo lumahing karat, generasi partikel, lan shortened urip layanan - kabeh kang langsung ngancam ngasilaken wafer lan konsistensi proses. Iki minangka longkangan sing teknologi lapisan CVD SiC saya tambah akeh kanggo nutup.

Lapisan CVD SiC: Teknologi Konco Peralatan Suhu Dhuwur sing Bisa Dipercaya

SiC epitaxy lan SiC coating minangka rong teknologi sing beda kanggo tujuan sing beda - epitaxy nggawe bahan semikonduktor dhewe, dene lapisan CVD SiC nglindhungi peralatan sing nggawe.

SiC epitaxy digunakake kanggo nggawe bahan semikonduktor. Lapisan SiC CVD, kanthi kontras, ditrapake utamane kanggo komponen internal kritis peralatan semikonduktor, kanggo nambah resistensi marang suhu lan karat sing dhuwur.

SiC Epitaxy vs SiC Coating: Loro Teknologi Beda

Cara Kerja Komposit Grafit + SiC

Komponen grafit sing dilapisi CVD SiC saiki akeh digunakake ing peralatan epitaksi SiC, peralatan MOCVD, peralatan epitaksi LED, lan peralatan perawatan termal RTP / RTA. Nyimpen lapisan SiC sing padhet ing grafit kemurnian dhuwur nggabungake kekuwatan saka loro bahan kasebut:

Napa Grafit + SiC Bisa dadi Komposit

VETEK Semiconductor's Advanced SiC Material Solutions

Minangka semikonduktor generasi katelu terus skala, VETEK Semiconductor nyedhiyakake telung solusi materi pelengkap - grafit dilapisi CVD SiC, Solid CVD SiC, lan lapisan TaC - direkayasa kanggo panjaluk termal lan kimia tartamtu saka peralatan manufaktur SiC.

Komponen Grafit Dilapisi CVD SiC

Komponen grafit sing dilapisi CVD SiC VETEK digunakake ing SiC Epitaxy Susceptors, Pembawa MOCVD, Pembawa Wafer, Komponen Halfmoon, lan Komponen Termal Semikonduktor.

• lapisan SiC kemurnian dhuwur

• Keseragaman termal sing apik banget

• stabilitas suhu dhuwur

• resistance karat kuwat

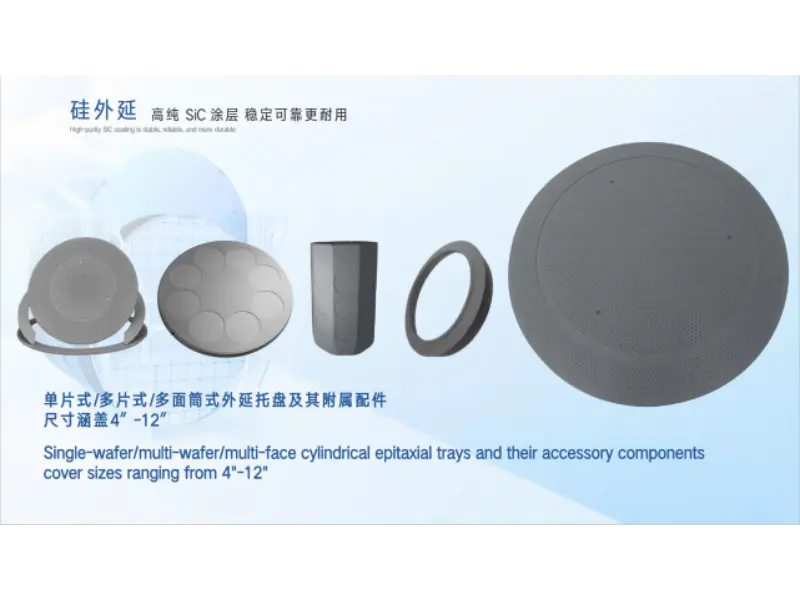

VETEK CVD SiC dilapisi komponen grafit kanggo SiC epitaxy, MOCVD, lan aplikasi termal semikonduktor.

Komponen SiC CVD padhet

Kanggo proses etch lan suhu dhuwur, Solid CVD SiC nyedhiyakake kinerja materi sing luwih dhuwur. Aplikasi umum kalebu Dering Fokus, Komponen RTP/EPI, lan Komponen Proses Plasma.

• Struktur kandhel, ora keropos

• Generasi partikel banget kurang

• Resistance plasma banget

• urip dawa layanan

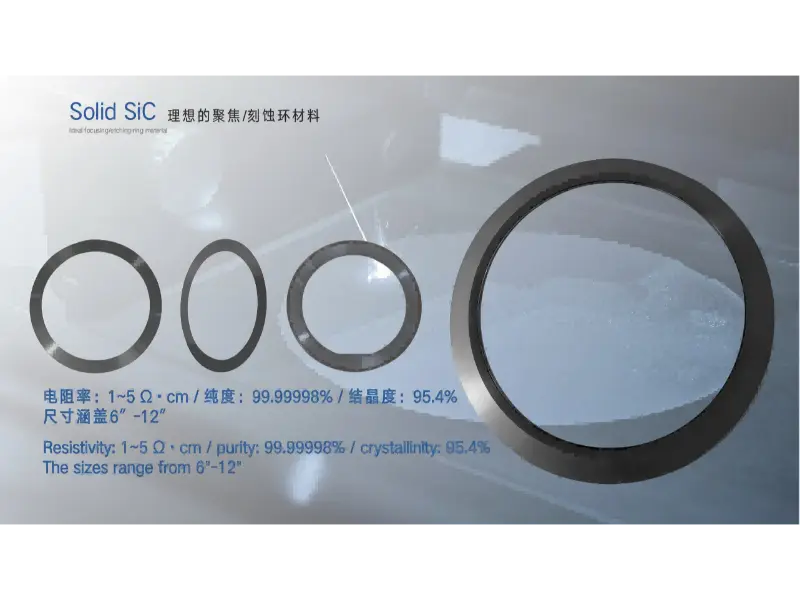

Ring fokus CVD SiC padhet lan plasmakomponen proses kanggo etch majeng lan RTP / aplikasi EPI.

Solusi Coating TaC

Nalika suhu wutah kristal SiC terus mundhak, lapisan tantalum karbida (TaC) wis dadi bahan penting kanggo lapangan termal suhu ultra-dhuwur. TaC nawakake stabilitas suhu sing luwih dhuwur, resistensi oksidasi sing apik, lan stabilitas kimia sing luar biasa - cocog karo peralatan pertumbuhan kristal SiC, komponen medan termal suhu dhuwur, lan lingkungan manufaktur semikonduktor generasi katelu.

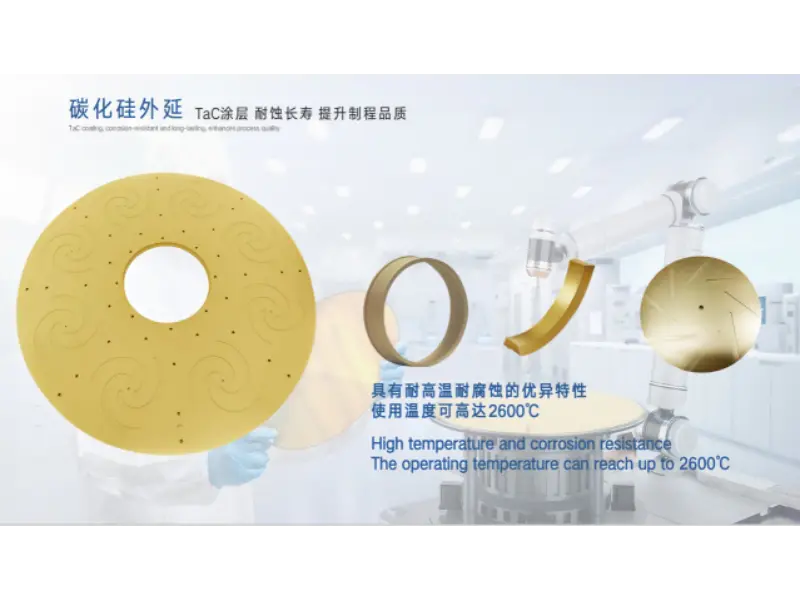

Komponen zona panas sing dilapisi TaC dirancang kanggo pertumbuhan kristal SiC suhu ultra-dhuwur.

Bebarengan, telung baris produk iki ngrampungake panjaluk termal lan kimia sing beda-beda ing rantai manufaktur SiC:

VETEK's Three SiC Material Solutions at a Glance

Pitakonan sing Sering Ditakoni

1. Apa bedane SiC epitaxy lan SiC coating?

SiC epitaxy tuwuh lapisan silikon karbida kristal kanggo nggawe wafer semikonduktor lan piranti. Lapisan SiC (CVD SiC) nyelehake lapisan SiC sing tipis lan padhet menyang grafit utawa substrat liyane kanggo nglindhungi komponen peralatan saka panas lan karat. Dheweke duwe tujuan sing beda-beda ing rantai manufaktur sing padha.

2. Kenapa grafit dilapisi SiC tinimbang digunakake dhewe?

Grafit gundhul nduweni konduktivitas termal lan stabilitas sing apik, nanging bisa ngrusak lan ngasilake partikel nalika kena suhu lan gas sing dhuwur kayata H₂ lan HCl sajrone wektu. Lapisan CVD SiC sing padhet nambah kekerasan, tahan kimia, lan stabilitas suhu dhuwur nalika njaga kinerja termal grafit.

3. Apa Solid CVD SiC digunakake kanggo?

CVD SiC padhet minangka bahan karbida silikon sing ora keropos lan ora keropos sing digunakake ing proses etch lan suhu dhuwur, kalebu cincin fokus, komponen RTP / EPI, lan bagean proses plasma - aplikasi sing mbutuhake generasi partikel sing sithik banget lan umur layanan sing dawa.

4. Napa wutah kristal SiC mbutuhake lapisan TaC?

Minangka proses wutah kristal SiC nyurung menyang suhu sing luwih dhuwur, komponen zona panas mbutuhake bahan sing tahan oksidasi lan tetep stabil kanthi kimia sajrone panas banget. Lapisan TaC nawakake stabilitas suhu sing luwih dhuwur tinimbang grafit, saengga cocog karo tungku pertumbuhan kristal SiC lan komponen lapangan termal suhu dhuwur.

5. Apa industri obah saka 6-inch kanggo 8-inch wafer SiC?

Wafer sing luwih gedhe nambah jumlah mati saben wafer, sing nyuda biaya manufaktur saben chip lan nambah skalabilitas. Produsen wafer lan pembuat chip saiki nduweni kualifikasi substrat SiC 8-inci lan wafer epitaxial kanggo nyukupi permintaan sing akeh saka EV, energi sing bisa dianyari, lan elektronik daya industri.

Ringkesan: SiC Manufaktur Wis Mlebet Era Kompetisi Kemampuan Proses

Pitakonan sing nemtokake industri SiC wis diganti - saka apa materi kasebut bisa dikomersialake, nganti carane bisa digawe kanthi efisien, resik, lan konsisten kanthi skala.

Ing 2013, pitakonan utama industri yaiku apa SiC bisa dikomersialake. Dina iki, luwih saka sepuluh taun sabanjure, pitakonan kasebut dadi: kepiye produk SiC bisa diprodhuksi kanthi efisiensi sing luwih dhuwur, kurang cacat, lan stabilitas sing luwih gedhe?

Nalika industri SiC terus berkembang, diameter wafer sing luwih gedhe, teknologi epitaksi sing ditingkatake, lan peralatan manufaktur sing dioptimalake tetep dadi arah utama pangembangan industri. Ing wektu sing padha, lapisan CVD SiC kemurnian dhuwur, bahan CVD Solid, lan TaC dadi teknologi utama kanggo njamin stabilitas manufaktur semikonduktor.

VETEK Semikonduktor tetep fokus ing bahan semikonduktor canggih, nyediakake solusi materi sing dipercaya kanggo epitaksi SiC, pertumbuhan kristal, lan manufaktur semikonduktor suhu dhuwur - ndhukung industri semikonduktor generasi sabanjure.

Babagan VETEK Semiconductor

VETEK Semikonduktor ngrancang lan ngasilake grafit dilapisi CVD SiC, komponen lapisan CVD Solid, lan TaC kanggo epitaksi SiC, MOCVD, pertumbuhan kristal, lan peralatan semikonduktor suhu dhuwur. Artikel iki disiapake dening tim teknik bahan VETEK, nggambar laporan industri saka Semiconductor Today lan analisis pasar wafer SiC saiki, lan nggambarake pengalaman langsung VETEK sing nyedhiyakake komponen menyang garis manufaktur SiC.

Sumber referensi: Semiconductor Today (2013 fitur industri); Pernyataan umum GlobalWafers (2023); Kabar Semikonduktor Majemuk (2024); Analisis rega wafer Patsnap Eureka SiC (2025). Tokoh lan spesifikasi peralatan kanggo produk VETEK adhedhasar dokumentasi produk internal.
