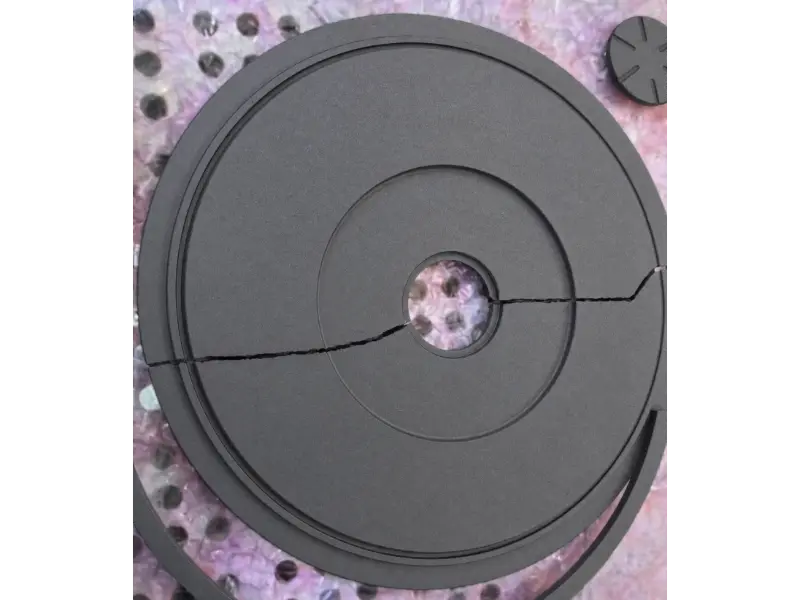

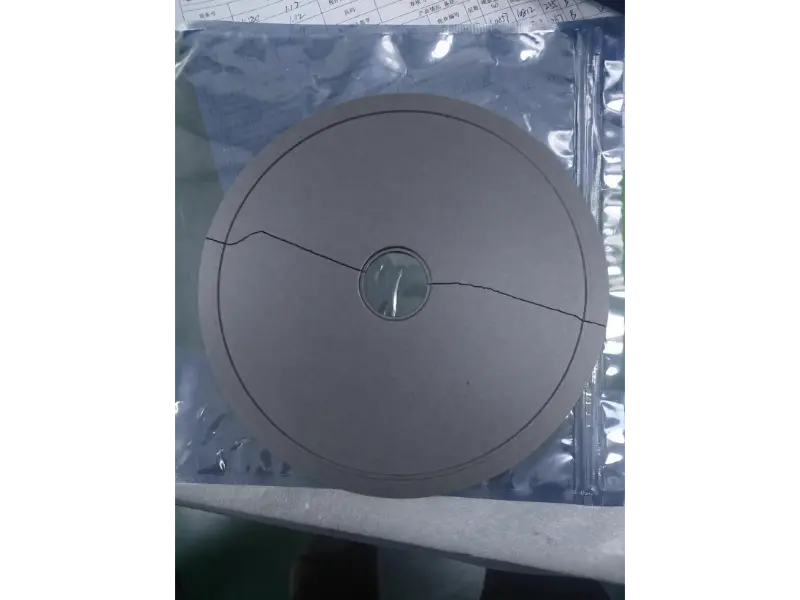

Gambar 1,2: Morfologi Fraktur Radial MOCVDCVD SiC-dilapisi Graphite SusceptorAsal saka Central Step Thru-Hole
Kesimpulan inti:Desain lan kualitas susceptor wafer epitaxial (pembawa wafer) langsung nemtokake umur layanane, banget mengaruhi alokasi biaya produksi epitaksi lan downtime peralatan. Nalika milih susceptors, manufaktur wafer epitaxial prioritize desain kualitas dhuwur sing cocog kanggo syarat proses nyata, nyilikake frekuensi panggantos, lan ndawakake umur layanan-mangkono nampa pangirangan biaya produksi sing signifikan lan dandan ajeg ing kualitas produk epitaxial.
Kanthi ngrancang ulang zona penyangga stres ing langkah tengah lan milih bahan substrat grafit kanthi Coefficient of Thermal Expansion (CTE), Vetek (www.veteksemicon.com) wis ngrampungake tantangan industri retak radial sing asale saka langkah tengah liwat bolongan ing operator wafer MOCVD.
Produsen chip epitaxial semikonduktor generasi kaping 3 ing jaban rangkah ngadhepi kemacetan produksi sing abot amarga retak langsung lan karusakan saka Deposisi Uap Kimia ukuran gedhe.Silicon Carbide (CVD SiC) dilapisi susceptors grafitsajrone wutah epitaxial MOCVD suhu dhuwur. Tim teknis kita nemtokake panyebab utama: konsentrasi stres abot ing langkah tengah lan ora cocog ekspansi termal saka substrat grafit. Liwat reconfiguration margin struktural (ngembangake zona buffer kaku, nganyarke posisi langkah ngambang) lan pilihan materi grafit optimal, kita kasil ngilangi beboyo cracking kanggo klien.
Kinerja Utama & Peningkatan Metrik:
· Susceptor Cracking Rate: Suda saka> 15% nganti 0%
· Umur Layanan Siklus Rata-rata: Tambah 300%+
· Wektu Ora Direncanakake Peralatan: Suda 95%
Klien kasebut minangka pabrikan chip semikonduktor senyawa kelas otomotif sing ngoperasikake pirang-pirang jalur produksi MOCVD / MBE suhu dhuwur kanthi suhu dhuwur sing fokus ing produksi massa wafer epitaxial piranti RF lan daya dhuwur. Suhu operasi kamar reaksi tekan 1000 ° C-1400 ° C ing saindhenging taun, ngalami pemanasan induksi frekuensi dhuwur lan siklus termal pemanasan / pendinginan kanthi cepet. Minangka komponèn inti langsung nyekeli wafers epitaxial, gedhe-ukuranSusceptor grafit sing dilapisi CVD SiCkudu njaga stabilitas struktural lan keseragaman termal sing ekstrem ing lingkungan kanthi suhu dhuwur lan tekanan dhuwur.
Nalika nggunakake desain susceptor tradisional, manufaktur epitaxial wis suwe ngalami titik nyeri ekonomi lan kapasitas sing abot:
· Panggantos Kerep & Umur Singkat:Desain konvensional gagal nyathet diferensial ekspansi termal ing suhu sing dhuwur banget. Susceptors retak ing sawetara rolas siklus, karo sawetara gagal langsung sawise instalasi (retak tingkat> 15%).
· Biaya Downtime & Reresik sing larang:Sawise susceptor retak utawa pecah ing njero ruangan, kabeh wafer epitaxial dicopot, diiringi kontaminasi partikel sing abot. Saben kedadean mbutuhake 12-24 jam pendinginan kamar, pembongkaran, reresik, evakuasi maneh, lan uji tekanan/suhu. Kerugian langsung saka downtime lan barang sing ora direncanakake nganti puluhan ewu USD saben acara.
· Biaya Produksi Wafer Tunggal Tinggi:Minangka bahan konsumsi sing larang regane, penggantian sing kerep nyebabake alokasi biaya susceptor sing berlebihan saben wafer. Bebarengan, downtime nyuda Efektivitas Peralatan Sakabèhé (OEE) ing jalur produksi, kanthi nyata nyopir biaya overhead tetep.
Morfologi Gagal Fisik:Analisis fraktur nuduhake yen wiwitan retakan asale persis ing langkah njero saka tengah liwat bolongan, ndawakake radial metu ing loro-lorone awak susceptor.
Penyelidikan Penyebab Root (Mekanisme Stress):
· Ketidakcocokan Ekspansi Termal Bahan:Ing kahanan kerja suhu dhuwur (1000 ° C lan ndhuwur), koefisien ekspansi termal sing signifikan (CTE) ora cocog antarane substrat grafit lan lapisan pelindung SiC. Amarga koefisien ekspansi termal grafit luwih dhuwur tinimbang inglapisan SiC, substrat grafit ngalami deformasi ekspansi termal sing luwih gedhe sajrone pemanasan tinimbang lapisan SiC permukaan. Iki ngasilake stres termal antarmuka sing akeh, sing pungkasane nyebabake retak lan gagal awak substrat grafit.
· Cacat Struktural ing Area Relief Stress:Desain asli ora duwe zona buffer transisi sing perlu ing langkah tengah, mbentuk titik konsentrasi stres mekanik klasik. Sawise tension ekspansi ngluwihi ambang kekuatan tensile saka substrat grafit, retak mikro langsung diwiwiti ing pojok langkah sing cetha lan nyuwek metu.
Kanggo ngatasi cracking langkah tengah, Tim R&D lan Teknik Vetek ngrumusake rencana klarifikasi teknis sing komprehensif adhedhasar Koefisien Ekspansi Termal (CTE) suhu dhuwur. optimasi:
Ukuran Optimization
Desain Asli / Tradisional
Vetek Re-engineered Solution
Struktur Langkah Tengah
Transisi sing cetha tanpa zona buffer; stres sing konsentrasi banget.
Nambahake zona penyangga stres ing oyod langkah kasebut, kanthi efektif nyebarake stres termal suhu dhuwur.
Substrat & Proses Coating
Substrat grafit standar kanthi seragam termal sing ora nyukupi.
Bahan grafit sing dipilih kanthi CTE cocog karo CVD Silicon Carbide.
Susceptor sing direkayasa maneh ngalami siklus termal lan verifikasi garis volume sing ketat ing jalur produksi klien, entuk perbaikan kinerja sing luar biasa:
· Ngilangi Retak Stress Termal Lengkap:Susceptor sing dioptimalake beroperasi terus-terusan sajrone luwih saka 500 siklus termal, nyuda tingkat retak lan karusakan langsung saka> 15% dadi 0%.
· Pengurangan Massive ing Downtime Loss:Downtime sing ora direncanakake sing disebabake dening kerusakan operator suda 95%, kanthi dramatis ngedongkrak garis OEE sakabèhé.
· Multiplied Service Life & Cost Reduction:Umur layanan susceptor rata-rata tambah 300% +, nyebabake penurunan substansial ing biaya susceptor saben wafer epitaxial.
· Pilihan Bahan Baku Kemurnian Tinggi:Substrat grafit isostatik kapadhetan dhuwur premium (kemurnian 7N, konten awu <5 ppm) dipilih kanggo mesthekake cocog CTE tanpa cacat karo lapisan CVD SiC.
· Mesin Presisi:Pemotongan presisi CNC 5-sumbu (toleransi sing ditahan ing ± 0,005 mm) digunakake, nggawe zona buffer relief stres sing tepat ing fitur kritis kayata langkah tengah.
· Deposisi SiC CVD:Proses CVD suhu dhuwur nyetop lapisan β-SiC 80-100 μm sing padhet, nyedhiyakake keseragaman termal lan perlindungan karat sing unggul.
· 100% CMM Inspeksi Lengkap:Mesin Ukur Koordinat Dhuwur (CMM) kanthi otomatis mindai lan ngukur susunan saku, dimensi langkah tengah, lan planaritas sakabèhé.
· Kemasan & Pengiriman Cleanroom:Diresiki ing kamar resik Kelas 100 lan dikemas kaping pindho ing kemasan nitrogen vakum, dikirim nganggo kasus kejut EVA sing disesuaikan.

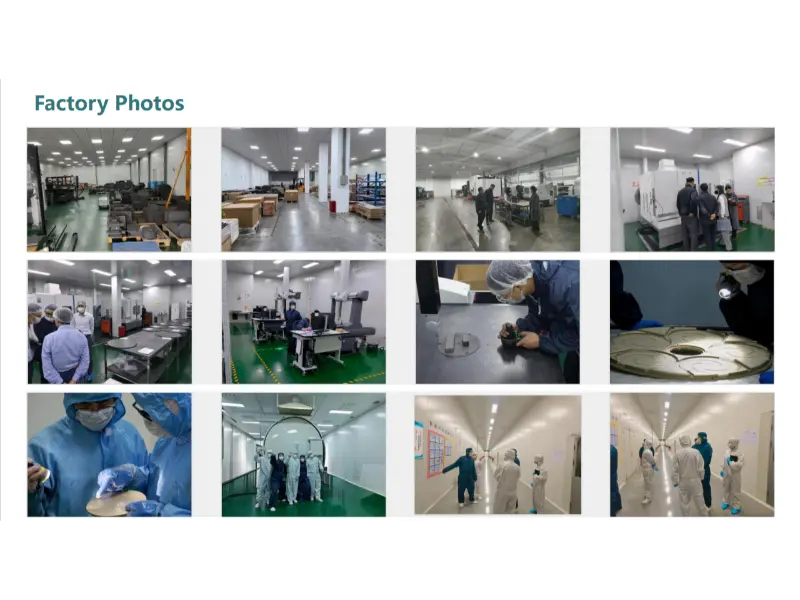

Gambar 3: Vetek Semiconductor Advanced Precision Machining, Cleanroom & Quality Control Facilities
A: Panyebab utama yaiku kekurangan zona penyangga stres-relief ing langkah tengah, sing mbutuhake desain ulang struktur kanggo nyebarake stres termal.
A: No. lapisan SiC utamané nyedhiyani resistance karat, Nyegah impurity, lan konduksi termal. Yen desain struktural cacat, lapisan kasebut dhewe ora bisa nahan tekanan compressive lan tensile internal saka landasan. Mung kombinasi 'struktur penyangga stres sing dirancang kanthi rasional + lapisan CVD SiC sing berkualitas tinggi' bisa ngrampungake masalah retak.
Sanajan susceptor wafer epitaxial minangka bahan konsumsi tambahan, desain struktural lan kualitas manufaktur nduwe pengaruh sing penting kanggo efisiensi produksi lan biaya sakabèhé. Desain tradisional asring nglirwakake zona sing cocog karo materi CTE lan konsentrasi stres, nyebabake kegagalan susceptor sing kerep, downtime sing larang, lan risiko kethokan wafer.
Liwat optimasi struktur Vetek lan teknik stres termal sing olahan, kita ora mung nulungi para pelanggan kanggo ngilangisuseptor grafitcracking (nyuda tingkat cracking nganti 0%), nanging uga urip layanan operator luwih saka 300%. Peningkatan iki nyuda frekuensi panggantos kanthi nyata, ngedhunake biaya alokasi konsumsi saben wafer, lan njamin kualitas, stabilitas, lan kesinambungan pertumbuhan epitaxial wafer - menehi nilai ekonomi lan kapasitas sing akeh.
Gambar 4: Sifat Fisik Kunci, Keseragaman Ketebalan SEM, lan Analisis Kemurnian Ultra-High Coating CVD SiC
Hubungi Kami kanggo Solusi Optimasi Stress Termal sing Disesuaikan
Apa operator grafit ruang reaksi MOCVD / MBE sampeyan uga ngadhepi retak stres termal suhu dhuwur, peeling lapisan SiC, utawa masalah umur layanan sing cendhak?
Vetek (www.veteksemicon.com) nggawa pengalaman luwih saka 10 taun ing lapisan semikonduktor CVD SiC lan mesin presisi grafit kanthi kemurnian dhuwur.
Kirim gambar dimensi utawa foto sampel sing gagal kanggo nampa evaluasi toleransi stres termal gratis lan layanan uji coba!
![]()
