Evolusi CVD-SiC saka Lapisan Film Tipis dadi Bahan Massal

Bahan kemurnian dhuwur penting kanggo manufaktur semikonduktor. Proses kasebut kalebu panas banget lan bahan kimia korosif. CVD-SiC (Chemical Vapor Deposition Silicon Carbide) nyedhiyakake stabilitas lan kekuatan sing dibutuhake. Saiki dadi pilihan utama kanggo bagean peralatan canggih amarga kemurnian lan Kapadhetan sing dhuwur.

1. Prinsip Inti Teknologi CVD

CVD singkatan saka Chemical Vapor Deposition. Proses iki nggawe bahan padhet saka reaksi kimia fase gas. Produsen biasane nggunakake prekursor organik kaya Methyltrichlorosilane (MTS). Hidrogen tumindak minangka gas pembawa kanggo campuran iki.

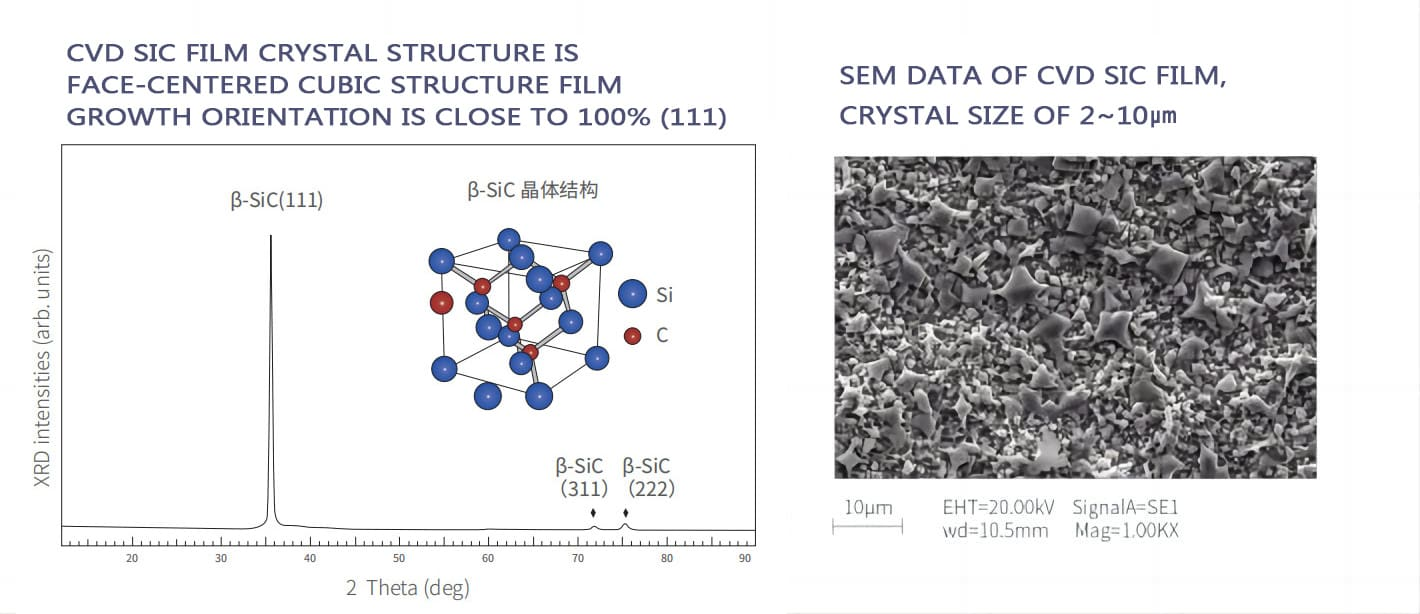

Proses kasebut ditindakake ing kamar reaksi sing digawe panas antarane 1100 ° C lan 1500 ° C. Molekul gas terurai lan gabung maneh ing permukaan substrat sing panas. Kristal Beta-SiC tuwuh lapisan demi lapisan, atom demi atom. Cara iki njamin kemurnian kimia sing dhuwur banget, asring ngluwihi 99,999%. Materi asil tekan Kapadhetan fisik banget cedhak watesan teori.

2. SiC Coatings ing Graphite Substrat

Industri semikonduktor nggunakake grafit kanggo sifat termal sing apik banget. Nanging, grafit keropos lan ngeculake partikel ing suhu dhuwur. Uga ngidini gas kanggo permeate gampang. Produsen ngatasi masalah kasebut kanthi proses CVD. Padha nyelehake film tipis SiC ing permukaan grafit. Lapisan iki biasane 100μm nganti 200μm.

Lapisan kasebut minangka penghalang fisik. Iku ngalangi partikel grafit saka contaminating lingkungan produksi. Uga tahan erosi saka gas korosif kaya amonia (NH3). Aplikasi utama yaiku MOCVD Susceptor. Desain iki nggabungake keseragaman termal grafit karo stabilitas kimia silikon karbida. Iku tetep lapisan epitaxial murni nalika wutah.

3. Materi Bulk sing disimpen CVD

Sawetara pangolahan mbutuhake resistensi erosi sing ekstrim. Liyane kudu ngilangi substrate kabeh. Ing kasus kasebut, Bulk SiC minangka solusi sing paling apik. Deposisi akeh mbutuhake kontrol paramèter reaksi sing tepat. Siklus deposisi luwih suwe kanggo tuwuh lapisan sing kandel. Lapisan iki tekan sawetara milimeter utawa malah sentimeter ing kekandelan.

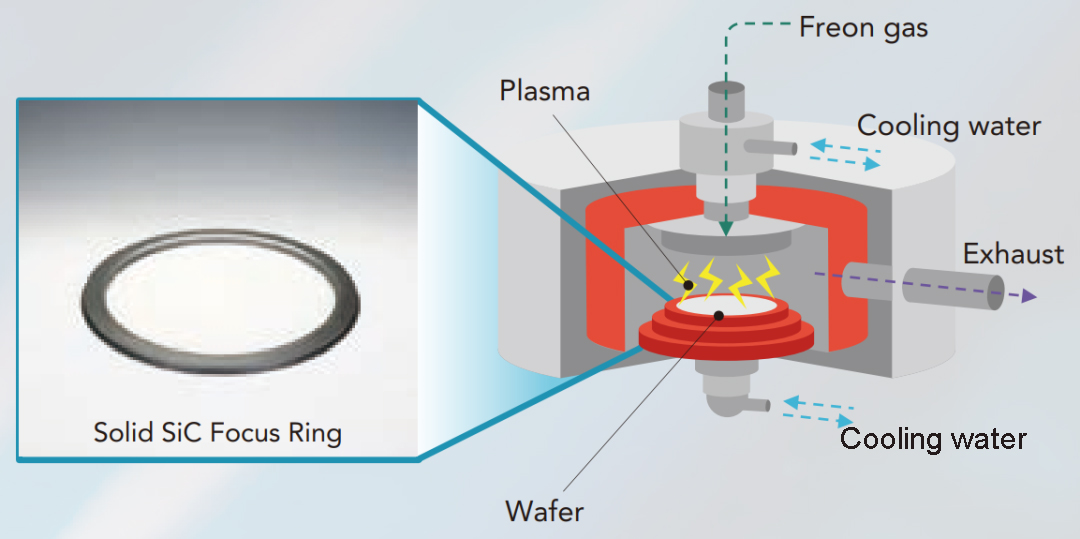

Insinyur mbusak landasan asli kanggo entuk bagean karbida silikon murni. Komponen iki kritis kanggo peralatan Etching Garing. Contone, Cincin Fokus ngadhepi paparan langsung menyang plasma energi dhuwur. CVD-SiC massal nduweni tingkat impurity sing sithik banget. Nawakake resistance unggul kanggo erosi plasma. Iki sacara signifikan ngluwihi umur bagean peralatan.

4. Kaluwihan Teknis saka Proses CVD

CVD-SiC ngluwihi bahan sintered pers tradisional kanthi sawetara cara:

Kemurnian dhuwur:Prekursor fase gas ngidini kanggo ngresiki jero. Bahan kasebut ora ngemot pengikat logam. Iki nyegah kontaminasi ion logam sajrone proses wafer.

Struktur mikro kandhel:Numpuk atom nggawe struktur non-porous. Iki nyebabake konduktivitas termal sing apik lan kekerasan mekanik.

Sifat isotropik:CVD-SiC njaga kinerja sing konsisten ing kabeh arah. Iku nolak Gagal saka kaku termal ing kahanan operasi Komplek.

Teknologi CVD-SiC ndhukung industri semikonduktor liwat lapisan lan struktur akeh. Ing Vetek Semiconductor, kita ngetutake kemajuan paling anyar ing ilmu material. Kita darmabakti kanggo nyediakake solusi silikon karbida berkualitas tinggi kanggo industri.
