Solusi kanggo Cacat Enkapsulasi Karbon ing Substrat Silicon Carbide

Kanthi transisi energi global, revolusi AI, lan gelombang teknologi informasi generasi anyar, silikon karbida (SiC) kanthi cepet maju saka "bahan potensial" dadi "bahan dhasar strategis" amarga sifat fisik sing luar biasa. Aplikasi kasebut terus berkembang kanthi cepet, nuntut kualitas lan konsistensi bahan substrat sing meh nemen. Iki nggawe ngatasi cacat kritis kayata "enkapsulasi karbon" luwih penting lan perlu tinimbang sadurunge.

Aplikasi Frontier Nyopir Substrat SiC

1. Ekosistem Perangkat Keras AI lan Watesan Miniaturisasi:

• Njupuk kaca tingal AI minangka conto
• Bahan pandu gelombang optik kanggo kacamata AR/VR.

Kacamata AI generasi sabanjure (piranti AR/VR) ngupayakake rasa kecemplung lan interaksi wektu nyata sing ora ana tandhingane. Iki tegese prosesor inti internal (kayata chip inferensi AI khusus) kudu ngolah data sing akeh lan nangani panyebaran panas sing signifikan ing ruang miniatur sing winates. Kripik adhedhasar silikon ngadhepi watesan fisik ing skenario iki.

Waveguides optik AR / VR mbutuhake indeks bias sing dhuwur kanggo nyuda volume piranti, transmisi broad-band kanggo ndhukung tampilan full-werna, konduktivitas termal sing dhuwur kanggo ngatur boros panas saka sumber cahya sing dhuwur, lan kekerasan lan stabilitas sing dhuwur kanggo njamin daya tahan. Dheweke uga kudu kompatibel karo teknologi pangolahan mikro / nano-optik sing diwasa kanggo manufaktur skala gedhe.

Peran SiC: GaN-on-SiC RF / modul daya sing digawe saka substrat SiC minangka kunci kanggo ngrampungake kontradiksi iki. Dheweke bisa nyopir tampilan miniatur lan sistem sensor kanthi efisiensi sing luwih dhuwur lan, kanthi konduktivitas termal kaping pirang-pirang luwih dhuwur tinimbang silikon, kanthi cepet ngilangi panas gedhe sing diasilake chip, njamin operasi sing stabil ing faktor bentuk sing ramping.

Karbida silikon kristal tunggal (SiC) nduweni indeks bias udakara 2,6 ing spektrum cahya sing katon, kanthi transparansi sing apik banget, saengga cocog kanggo desain pandu gelombang optik sing terintegrasi. Adhedhasar sifat indeks bias sing dhuwur, pandu gelombang difraksi SiC siji-lapisan kanthi teori bisa nggayuh bidang pandang (FOV) watara 70° lan kanthi efektif nyuda pola pelangi. Kajaba iku, SiC nduweni konduktivitas termal sing dhuwur banget (udakara 4,9 W / cm·K), saéngga bisa ngilangi panas kanthi cepet saka sumber optik lan mekanik, nyegah degradasi kinerja optik amarga kenaikan suhu. Kajaba iku, kekerasan dhuwur SiC lan resistensi nyandhang kanthi signifikan ningkatake stabilitas struktural lan daya tahan jangka panjang lensa pandu gelombang. Wafer SiC bisa digunakake kanggo pangolahan mikro / nano (kayata etsa lan lapisan), nggampangake integrasi struktur mikro-optik.

Bebaya "enkapsulasi karbon": Yen substrat SiC ngemot cacat "enkapsulasi karbon", dadi "insulator termal" lan "titik kesalahan listrik" lokal. Ora mung ngalangi aliran panas banget, nyebabake overheating lokal chip lan degradasi kinerja, nanging bisa uga nyebabake micro-discharges utawa arus bocor, sing bisa nyebabake anomali, kesalahan pitungan, utawa malah gagal hardware ing kaca tingal AI ing kahanan beban dhuwur jangka panjang. Mula, substrat SiC sing tanpa cacat minangka dhasar fisik kanggo entuk hardware AI sing bisa dipakai kanthi kinerja dhuwur.

Bebaya "enkapsulasi karbon": Yen landasan SiC ngemot cacat "enkapsulasi karbon", bakal nyuda transmisi cahya sing katon liwat materi, lan uga bisa nyebabake overheating lokal saka waveguide, degradasi kinerja, lan nyuda utawa ora normal ing padhange tampilan.

2. Revolusi ing Advanced Computing Packaging:

• Lapisan Kunci ing Teknologi CoWoS NVIDIA

Ing balapan daya komputasi AI sing dipimpin NVIDIA, teknologi kemasan canggih kaya CoWoS (Chip-on-Wafer-on-Substrate) wis dadi pusat kanggo nggabungake CPU, GPU, lan memori HBM, supaya bisa tuwuh eksponensial ing daya komputasi. Ing sistem integrasi heterogen sing kompleks iki, interposer nduweni peran kritis minangka tulang punggung kanggo interkoneksi kacepetan dhuwur lan manajemen termal.

Peran SiC: Dibandhingake karo silikon lan kaca, SiC dianggep minangka bahan sing cocog kanggo interposer kinerja dhuwur generasi sabanjure amarga konduktivitas termal sing dhuwur banget, koefisien ekspansi termal sing cocog karo chip, lan sifat insulasi listrik sing apik banget. Interposers SiC bisa luwih efisien ngilangi panas sing konsentrasi saka pirang-pirang inti komputasi lan njamin integritas transmisi sinyal kanthi kacepetan dhuwur.

Bebaya "enkapsulasi karbon": Ing sangisore interkoneksi tingkat nanometer, cacat "enkapsulasi karbon" tingkat mikron kaya "bom wektu." Bisa ngrusak lapangan termal lan stres lokal, sing nyebabake kelelahan termomekanis lan retak ing lapisan logam interkoneksi, nyebabake sinyal telat, crosstalk, utawa gagal lengkap. Ing kertu akselerasi AI sing regane atusan ewu RMB, kegagalan sistem sing disebabake dening cacat materi sing ndasari ora bisa ditampa. Njamin kemurnian mutlak lan kesempurnaan struktural saka interposer SiC minangka landasan kanggo njaga linuwih saka kabeh sistem komputasi kompleks.

Kesimpulan: Transisi saka "bisa ditampa" dadi "sampurna lan tanpa cacat." Ing jaman biyen, silikon karbida utamane digunakake ing lapangan industri lan otomotif, sing ana sawetara toleransi kanggo cacat. Nanging, nalika nerangake jagad miniaturisasi kacamata AI lan sistem ultra-high-value, ultra-kompleks kaya NVIDIA's CoWoS, toleransi kanggo cacat materi wis mudhun dadi nol. Saben cacat "enkapsulasi karbon" langsung ngancam watesan kinerja, linuwih, lan sukses komersial produk pungkasan. Mula, ngatasi cacat substrat kaya "enkapsulasi karbon" ora mung masalah akademis utawa proses perbaikan, nanging perang materi kritis sing ndhukung intelijen buatan generasi sabanjure, komputasi canggih, lan revolusi elektronik konsumen.

Ngendi Karbon Wrapping Teka

Rost et al. ngusulake "model konsentrasi," sing nuduhake yen owah-owahan rasio zat ing fase gas minangka penyebab utama enkapsulasi karbon. Li et al. nemokake yen grafitisasi wiji bisa nyebabake enkapsulasi karbon sadurunge wutah diwiwiti. Amarga uwal saka atmosfer sing sugih silikon saka crucible lan interaksi aktif antarane atmosfer silikon lan crucible grafit lan unsur grafit liyane, graphitization saka sumber silikon karbida ora bisa dihindari. Mulane, meksa parsial Si relatif kurang ing kamar wutah bisa dadi sabab utama saka karbon enkapsulasi. Nanging, Avrov et al. ujar manawa enkapsulasi karbon ora disebabake kekurangan silikon. Dadi, karat unsur grafit sing kuwat amarga silikon sing berlebihan bisa dadi panyebab utama inklusi karbon. Bukti eksperimen langsung ing kertas iki nuduhake yen partikel karbon nggoleki ing lumahing sumber bisa mimpin menyang ngarep wutah saka silikon karbida kristal tunggal, mbentuk karbon enkapsulasi. Asil iki nuduhake yen generasi partikel karbon apik ing kamar wutah minangka panyebab utama enkapsulasi karbon. Munculé enkapsulasi karbon ing silikon karbida kristal tunggal ora amarga meksa sebagean kurang saka Si ing kamar wutah, nanging rodo tatanan saka partikel karbon disambung weakly amarga graphitization saka sumber silikon karbida lan karat unsur grafit.

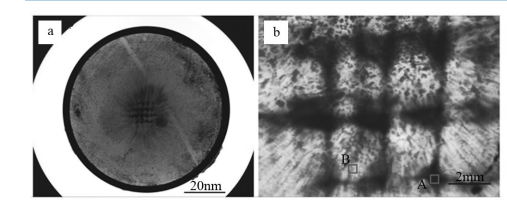

Distribusi inklusi katon meh padha karo pola piring grafit ing permukaan sumber. Zona bebas inklusi ing wafer kristal tunggal yaiku bunder, kanthi diameter kira-kira 3mm, sing cocog karo diameter bolongan bunder perforated. Iki nuduhake yen enkapsulasi karbon asale saka area bahan mentah, tegese grafitisasi bahan mentah nyebabake cacat enkapsulasi karbon.

Wutah kristal silikon karbida biasane mbutuhake 100-150 jam. Minangka wutah progresses, graphitization saka bahan baku dadi luwih abot. Ing panjaluk kanggo tuwuh kristal kandel, ngatasi grafitisasi bahan mentah dadi masalah utama.

Solusi Bungkus Karbon

1.Teori Sublimasi Bahan Baku ing PVT

• Rasio Area Lumahing kanggo Volume: Ing sistem kimia, tingkat paningkatan ing area lumahing zat luwih alon tinimbang tingkat paningkatan volume. Mulane, luwih gedhe ukuran partikel, luwih cilik area lumahing kanggo rasio volume (luas lumahing / volume).
• Penguapan dumadi ing lumahing: Mung atom utawa molekul sing ana ing permukaan partikel sing bisa lolos menyang fase gas. Mulane, tingkat lan jumlah total penguapan langsung ana hubungane karo area lumahing sing kapapar partikel.
• Karakteristik Penguapan Partikel Gedhe: Luas permukaan / rasio volume sing luwih cilik. Molekul/atom permukaan luwih sithik, tegese luwih sithik situs permukaan sing kasedhiya kanggo penguapan. (Partikel gedhe vs. pirang-pirang partikel cilik) Laju penguapan sing luwih alon: Molekul/atom sing luwih sithik uwal saka lumahing partikel saben unit wektu. Penguapan sing luwih seragam (kurang variasi ing spesies): Amarga permukaan sing relatif cilik, panyebaran materi internal menyang permukaan mbutuhake dalan sing luwih dawa lan luwih akeh wektu. Penguapan utamane dumadi ing lapisan paling njaba.
• Bahan Baku Partikel Cilik (Area Lumahing Gedhe kanggo Rasio Volume): "Unburned" (Evaporasi / Sublimasi owah-owahan dramatis): Partikel cilik meh kabeh kena ing suhu dhuwur, nyebabake "gasifikasi" kanthi cepet: Padha sublime cepet banget, lan ing tahap wiwitan, utamane ngeculake komponen sing paling gampang disublimasi (biasane gas sing sugih silikon). Ora suwe, lumahing partikel cilik dadi sugih karbon (amarga karbon relatif angel diluhurake). Iki nyebabake prabédan sing signifikan ing komposisi gas sing disublimasi sadurunge lan sawise-gas wiwit sugih silikon lan mengko dadi sugih karbon.

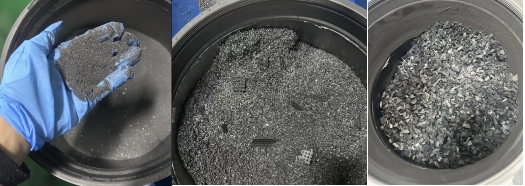

• Wutah rampung kanthi bahan mentah 0,5mm
• Wutah rampung kanthi bahan baku metode propagasi mandiri 1-2mm

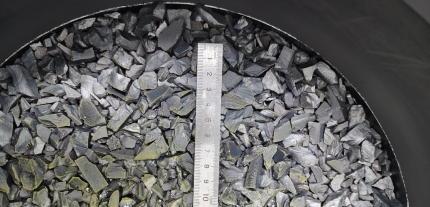

• Wutah rampung kanthi bahan baku CVD 4-10mm

Kaya sing katon ing diagram ing ndhuwur, nambah ukuran partikel bahan mentah mbantu nyuda volatilisasi preferensial komponen Si ing bahan mentah, nggawe komposisi fase gas sajrone proses pertumbuhan luwih stabil lan ngatasi masalah grafitisasi bahan mentah. Bahan CVD partikel gedhe, utamane bahan mentah sing luwih gedhe tinimbang ukuran 8mm, dijangkepi bisa ngrampungake masalah grafitisasi, saéngga ngilangi cacat enkapsulasi karbon ing substrate.

Kesimpulan lan Prospek

Bahan mentah SiC stoikiometrik sing gedhe, kemurnian dhuwur, sing disintesis kanthi metode CVD, kanthi area permukaan sing kurang kanggo rasio volume, nyedhiyakake sumber sublimasi sing stabil lan bisa dikontrol kanggo pertumbuhan kristal tunggal SiC nggunakake metode PVT. Iki ora mung owah-owahan ing wangun bahan mentahan nanging uga dhasar reshapes lan ngoptimalake lingkungan termodinamika lan kinetik saka cara PVT.

Keuntungan aplikasi langsung diterjemahake menyang:

• Kualitas kristal tunggal sing luwih dhuwur: Nggawe dhasar materi kanggo ngasilake substrat sing kurang cacat sing cocog kanggo piranti voltase dhuwur, daya dhuwur kayata MOSFET lan IGBT.
• Ekonomi proses sing luwih apik: Ningkatake stabilitas tingkat pertumbuhan, panggunaan bahan mentah, lan asil proses, mbantu nyuda rega substrat SiC sing larang lan promosi aplikasi hilir sing nyebar.
• Ukuran kristal sing luwih gedhe: Kondisi proses sing stabil luwih disenengi kanggo industrialisasi kristal tunggal SiC 8-inch lan luwih gedhe.
