Maksimalkan Hasil Fab: Napa CVD Solid SiC minangka Pilihan Utama kanggo Bagian Kamar Kritis

Ing manufaktur semikonduktor majeng, industri wis nyuda saben kinerja pungkasan saka persiyapan "Graphite + SiC Coating". Kerjane pirang-pirang taun, nanging nalika kita nyurung 3nm lan ngluwihi, antarmuka lawas ing antarane substrat lan tameng kasebut dadi nyeri sirah sing gedhe. CTE mismatch ora mung masalah teoretis maneh - iki minangka pembunuh asil sing nyebabake retakan mikro sing ora bakal ilang.

Mulane owah-owahan menyang monolithic CVD Solid SiC luwih saka mung tren; iku kabutuhan mekanik. Kita pindhah saka perawatan permukaan sing prasaja menyang materi struktural lengkap sing ditanam saka lemah.

1. Proses inti: Synthesizing High-Kemurnian CVD Solid SiC

Nggawe ingot CVD Solid SiC murni minangka kewan sing beda banget dibandhingake karo deposisi standar. Diwiwiti karo Methyltrichlorosilane (MTS), nanging keajaiban kedadeyan ing stabilitas reaksi saka wektu.

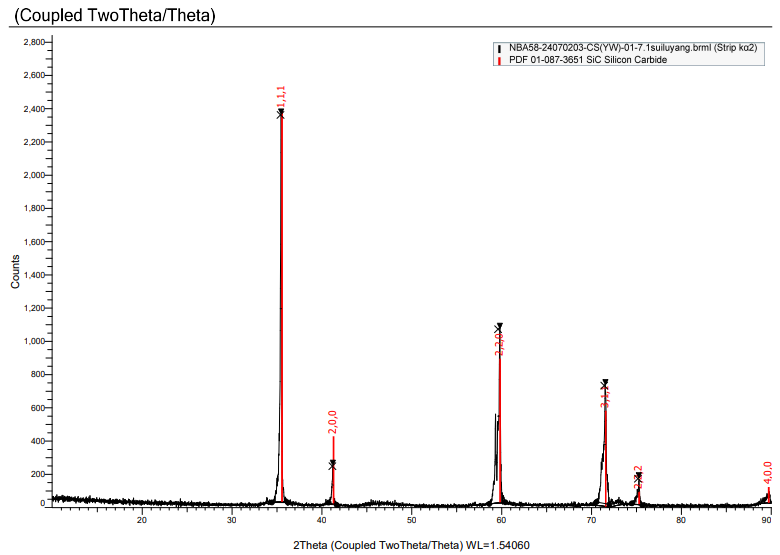

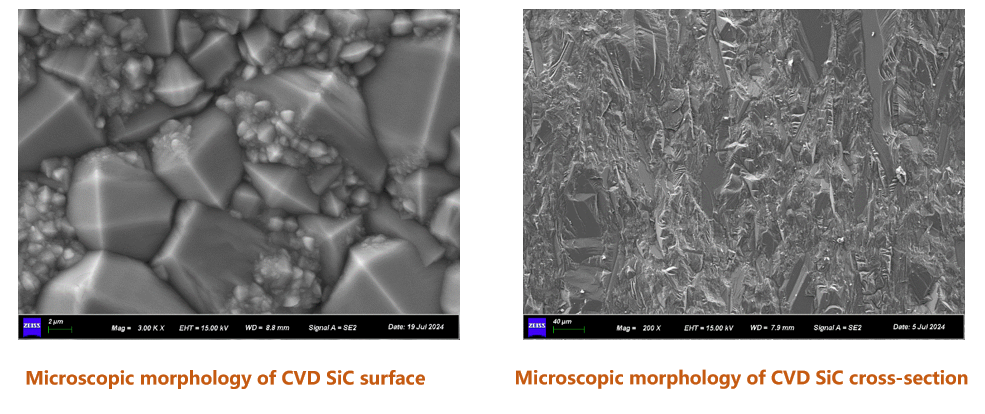

• Fase Uap menyang Bulk:Kita lagi ndeleng suhu sing nganti 1200 ° C + titik manis ing ngendi atom Silicon lan Karbon ngunci dadi kisi beta-SiC sing padhet.
• Faktor wektu:Ora kaya lapisan 100μm sing cepet, bagean sing padhet butuh pirang-pirang dina-kadhangkala minggu-tuwuh sing terus-terusan lan stabil. Sampeyan ora bisa cepet-cepet fisika.

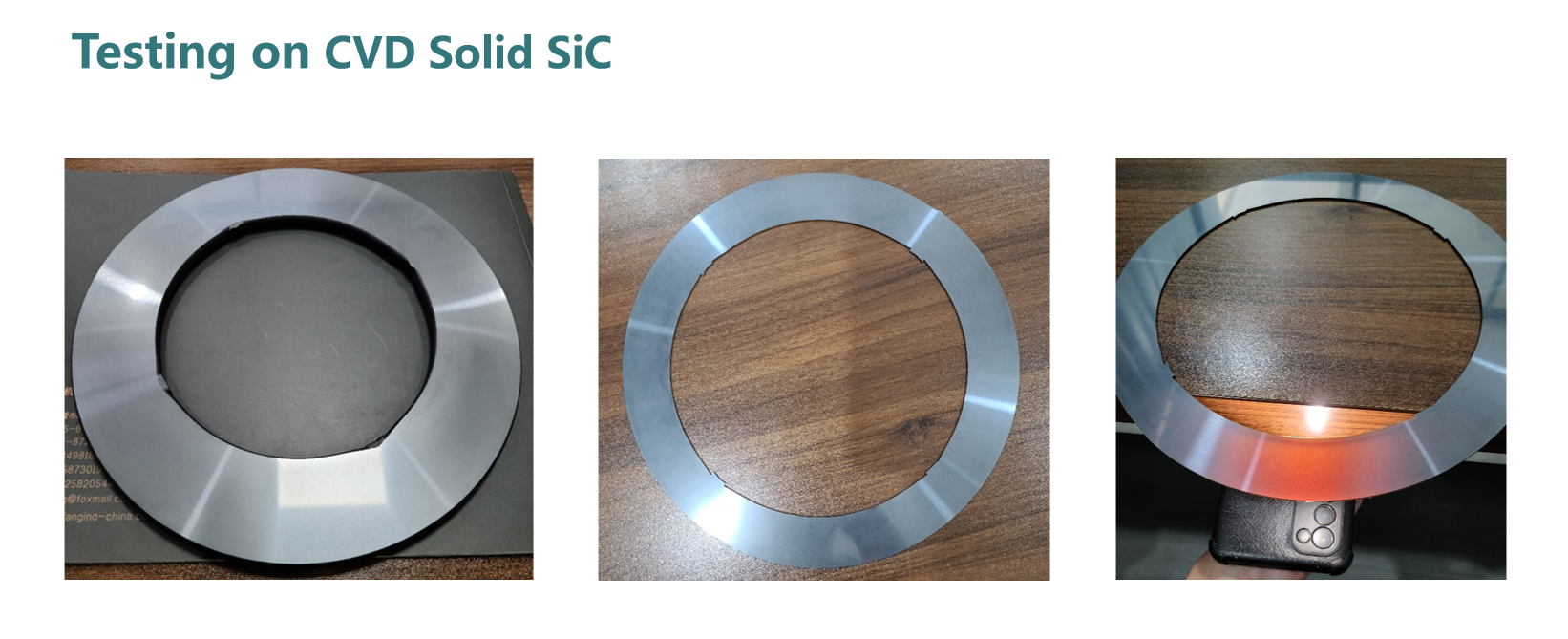

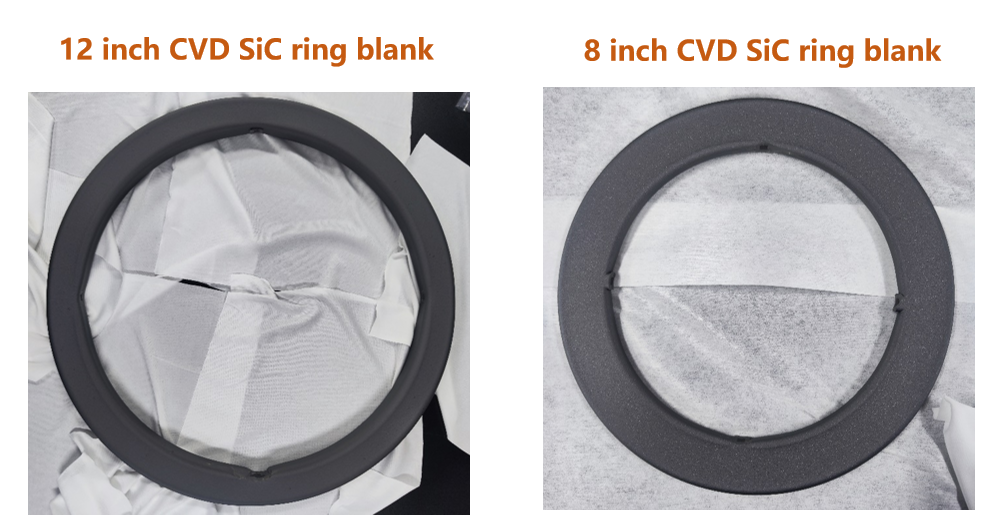

• Precision Engineering:Sawise wutah rampung, landasan dibusak kanggo ngasilake ingot SiC Solid CVD murni. Ingot iki banjur ngalami mesin alat berlian kanggo ngasilake bagean toleransi dhuwur, kayata CVD Solid SiC Focus Rings.

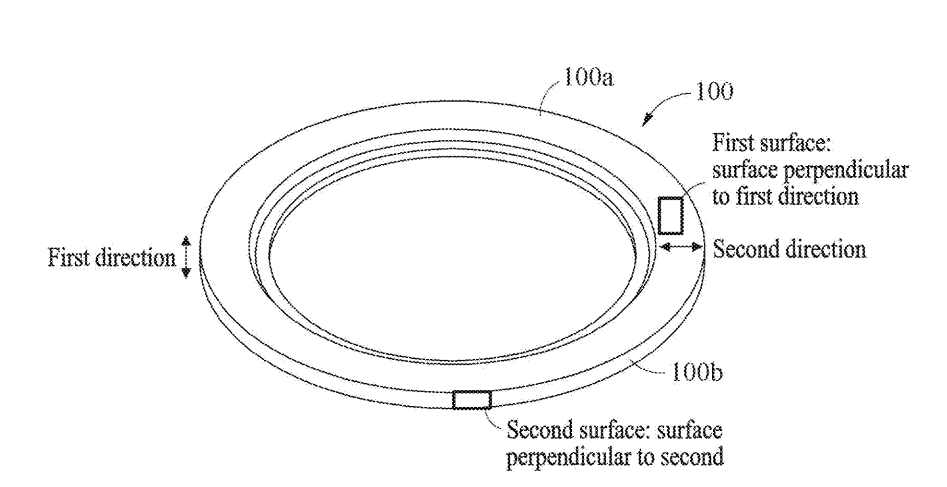

Diagram Struktural:Kaya sing digambarake ing Gambar, nggawe komponen CVD Solid SiC mbutuhake kontrol mutlak babagan orientasi geometris. Kanthi ngoptimalake paramèter deposisi, kita mesthekake yen materi nduweni sifat fisik sing konsisten banget ing kabeh dimensi (arah pisanan lan kaloro). Stabilitas struktural iki njamin manawa bagean kasebut njaga flatness lan perpendicularity permukaan sing luar biasa sawise mesin, kanthi sampurna nyukupi toleransi sing ketat saka garis produksi volume dhuwur 8 inci lan 12 inci.

2. Kenapa Pilih CVD Solid SiC?

Dibandhingake karo Sintered SiC utawa lapisan tradisional, CVD Solid SiC nawakake kaluwihan sing ora ana tandhingane:

• Kemurnian Ultra-Dhuwur (5N-7N):Amarga iki minangka proses fase gas, ana alat sintering nol utawa pengikat metalik. Ora ana pengikat tegese ora ana migrasi ion logam menyang gerbang oksida.
• Kapadhetan Near-Teoretis:Proses CVD ngasilake materi kanthi porositas meh nol (<0,1%). Kapadhetan ekstrem iki ndadekake CVD Solid SiC tahan banget kanggo erosi plasma, kanthi signifikan nyuda produksi partikel sajrone proses etsa.
• Penghapusan Stress Termal:Minangka bagean monolitik saka beta-SiC fase siji, materi kasebut ngilangi risiko delaminasi lapisan utawa "peeling" sajrone siklus termal kanthi cepet, kanthi drastis ngluwihi Mean Time Between Cleans (MTBC).

3. Bidang Aplikasi Kunci

Bahan CVD Solid SiC sing kemurnian dhuwur penting kanggo lingkungan stres dhuwur:

• Plasma Etching:Dering fokus CVD Solid SiC dhuwur lan pancuran gas nyedhiyakake resistensi sing unggul kanggo plasma CF4 / O2.
• Epitaxial Growth (EPI):Minangka alternatif kinerja dhuwur kanggo susceptors, nyedhiyakake distribusi termal seragam.
• Rapid Thermal Processing (RTP):Njamin keseragaman wafer lan nyegah kontaminasi sajrone ramp suhu sing ekstrem.

4. Kesimpulan

Nalika proses CVD Solid SiC nglibatake ambang manufaktur awal sing luwih dhuwur, pengembalian investasi (ROI) lengkap jelas. Kanthi ndawakake umur layanan bahan bakar kritis lan nyuda tarif kethokan wafer, CVD Solid SiC nguatake fabs kanggo entuk pangurangan biaya lan efisiensi jangka panjang.
