Napa CVD TaC Lapisan "Waja Suhu Dhuwur" ing Semikonduktor Generasi Katelu

Lingkungan ing njero tungku pertumbuhan kristal SiC minangka salah sawijining sing paling ora bisa ngapura ing manufaktur semikonduktor: suhu ngluwihi 2400 ° C, konsentrasi hidrogen lan amonia dhuwur, lan komponen grafit terus-terusan ngalami risiko ngeculake partikel lan ngeculake impurities. Insinyur proses wis suwe golek solusi materi sing bisa tahan panas banget, kimia agresif, lan kontaminasi.

Lapisan CVD tantalum carbide (TaC) wis dadi jawaban sing tenang - kanthi titik lebur 3880 ° C, tingkat etch mung 0.2μm / jam ing NH₃ lan 0.1μm / jam ing H₂, lan tingkat impurity kritis diukur ing ppb. Nanging, sing ndadekake tenan narik kawigaten yaiku apa sing kedadeyan ing lantai produksi: Kapadhetan cacat pipa mikro mudhun luwih saka 90%, total isi impurity kristal mudhun luwih saka 70%, lan resistivity mundhak kanthi faktor 2 nganti 3.
Dadi kepiye carane lapisan TaC entuk iki? Kaluwihan kinerja saka ngendi? Ing aplikasi donya nyata apa sing menehi nilai paling akeh? Lan apa arah pasar? Artikel iki kanthi sistematis njelajah prinsip teknis, sifat inti, skenario aplikasi utama, lan tren industri lapisan CVD TaC.

1. Apa CVD TaC Coating?

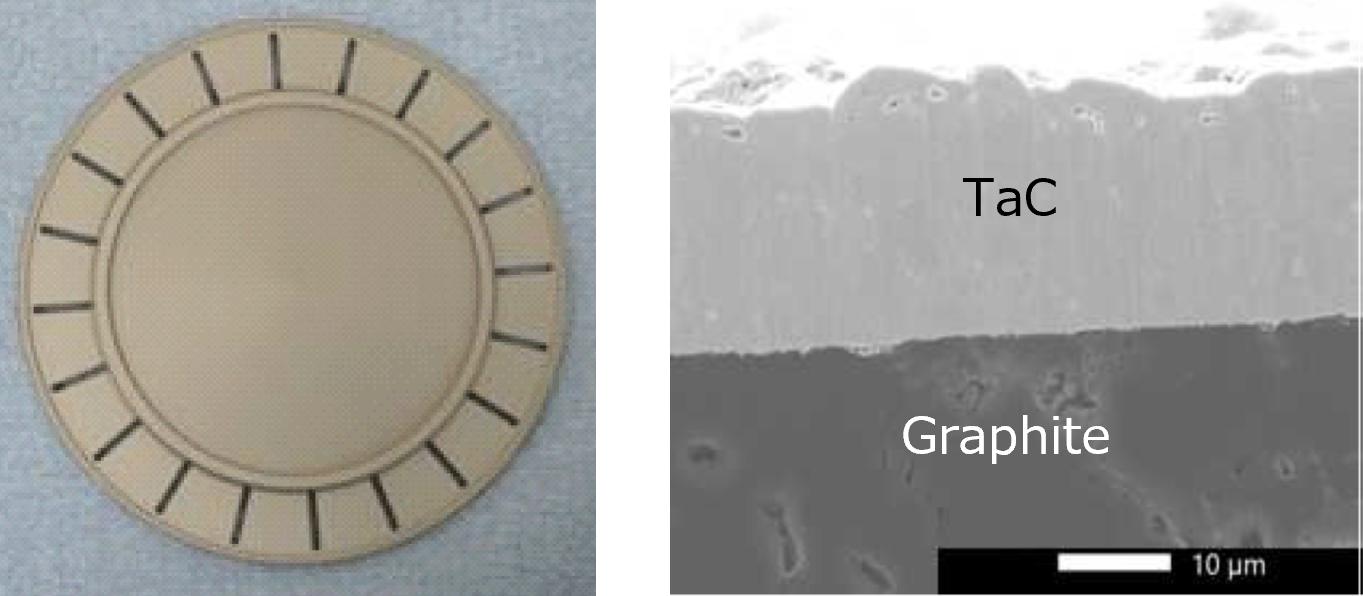

Intine, lapisan CVD TaC minangka lapisan pelindung tantalum carbide (TaC) - senyawa keramik kanthi penampilan kuning emas sing khas - disimpen ing substrat grafit kanthi kemurnian dhuwur nggunakake deposisi uap kimia. Materi kasebut dhewe nggawa kombinasi sifat sing angel ditemokake bebarengan: titik lebur 3880 ° C, kekerasan ing kisaran 15-19 GPa, inertness kimia sing kuwat, lan tahan kanggo korosi sing tahan ing lingkungan proses sing agresif.

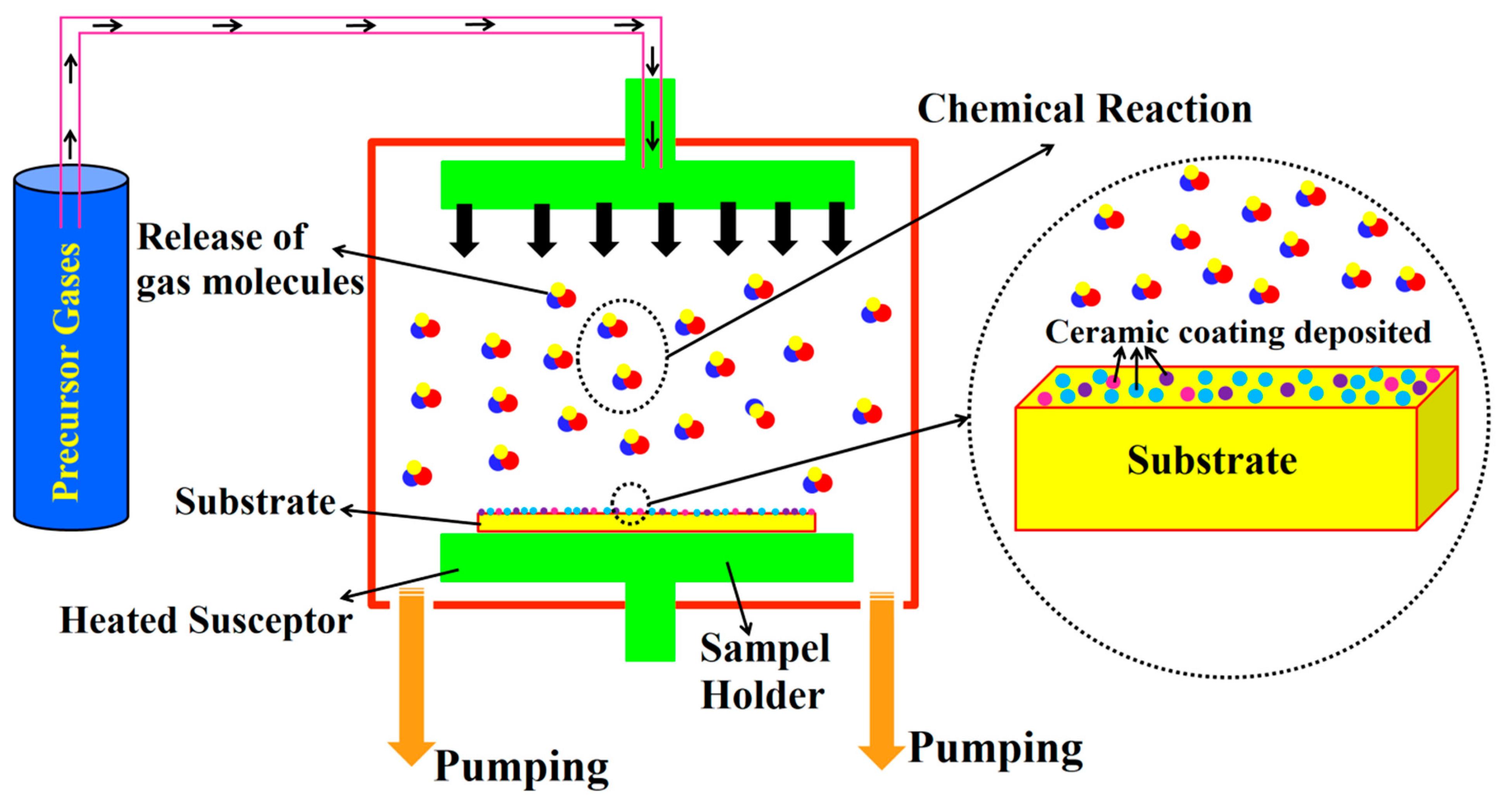

Antarane macem-macem cara kanggo ngasilake lapisan TaC, CVD tetep dadi rute sing paling diwasa. Resep khas, minangka rinci, diwiwiti karo tantalum pentachloride (TaCl₅) lan propylene (C₃H₆) minangka tantalum lan prekursor karbon, digawa dening argon lan hidrogen menyang kamar digawe panas. Sawise TaCl₅ nguap tekan lumahing grafit, iku adsorbs lan ngalami urutan dekomposisi lan reaksi rekombinasi. Wangun apa ora mung lapisan permukaan, nanging lapisan sing padhet, ditempelake kanthi apik sing luwih seragam lan bisa dikontrol sacara komposisi tinimbang sing bisa digayuh kanthi cara alternatif kaya uyah molten utawa pangolahan sol-gel.

2. Kaluwihan Kinerja inti saka Coating TaC CVD

2.1 Stabilitas termal sing dhuwur banget
Lapisan CVD TaC lebur ing suhu 3880°C, saéngga tetep swara struktural sanajan ing ndhuwur 2200°C. Iki cocog kanggo proses semikonduktor sing nuntut kaya pertumbuhan kristal SiC lan MOCVD - papan sing lapisan SiC biasa cenderung mudhun nalika kedadeyan panas banget.

2.2 Ketahanan korosi kimia sing pinunjul
Lapisan iki tahan banget marang gas proses korosif kaya hidrogen, amonia, klorida, lan uap silikon. Dibandhingake karo lapisan SiC, nyuda degradasi grafit lan kontaminasi partikel ing lingkungan semikonduktor suhu dhuwur. Hasile? Stabilitas proses sing luwih apik lan ngasilake wafer sing luwih dhuwur.

2.3 Atose mechanical apik lan resistance kejut termal
Lapisan CVD TaC atos lan ikatan kuat karo substrat grafit, saéngga nganggo alon-alon lan nangani guncangan termal kanthi apik. Bisa njupuk siklus pemanasan lan pendinginan kanthi cepet tanpa retak utawa peeling. Tegese umur komponen luwih dawa lan tingkat ramp proses luwih cepet.

2.4 Kemurnian ultra-dhuwur lan dipatèni impurity
Lapisan TaC nduweni tingkat impurity sing kurang banget lan minangka penghalang difusi sing padhet - nyegah kontaminan saka migrasi metu saka substrat grafit lan menyang lingkungan pertumbuhan. Iki mbantu nyuda cacat kristal, njaga impurities metu, lan nambah kualitas lan resistivitas kristal SiC.

3. Skenario Aplikasi Khas saka Coating TaC CVD

3.1 Pertumbuhan Kristal Tunggal SiC (Metode PVT)
Ing proses pertumbuhan PVT saka kristal tunggal SiC, lapisan TaC ditrapake kanggo komponen grafit utama kayata crucibles, cincin pandhuan, lan wadhah kristal wiji. Riset dening Fan et al. nuduhake yen lapisan TaC ora mung menehi pangayoman fisik nanging uga, liwat karakteristik emissivity kurang sawijining, ngatur gradien suhu ing antarmuka wutah kristal, mbenakake uniformity suhu radial, njaga stoikiometri sublimasi SiC, suppresses migrasi impurity, lan nyuda konsumsi energi. Panaliten dening Meng et al. ing Journal of Crystal Growth luwih nandheske yen ingot kristal thukul nggunakake struktur crucible karo ring relay grafit TaC-ditutupi lan kertas grafit mameraken ciri unggul ing sempurno kristal lan wangun antarmuka. Pangukuran nyata nuduhake yen panyimpangan diameter ing ingot kristal sing ditanam nganggo crucibles sing dilapisi TaC yaiku ≤2%, lan kerata permukaan kristal (RMS) saya tambah 40%.

3.2 Wutah Epitaxial GaN/SiC

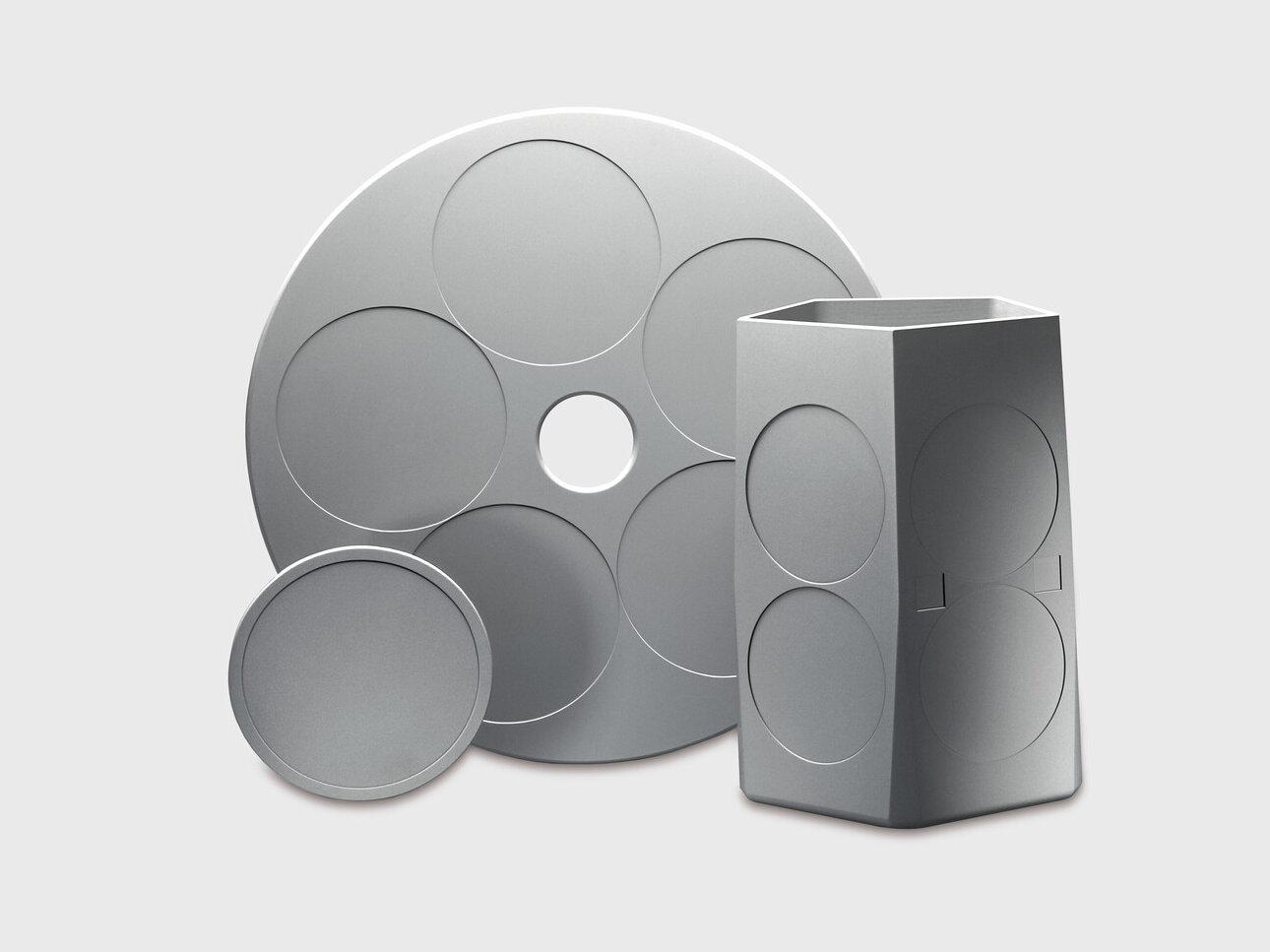

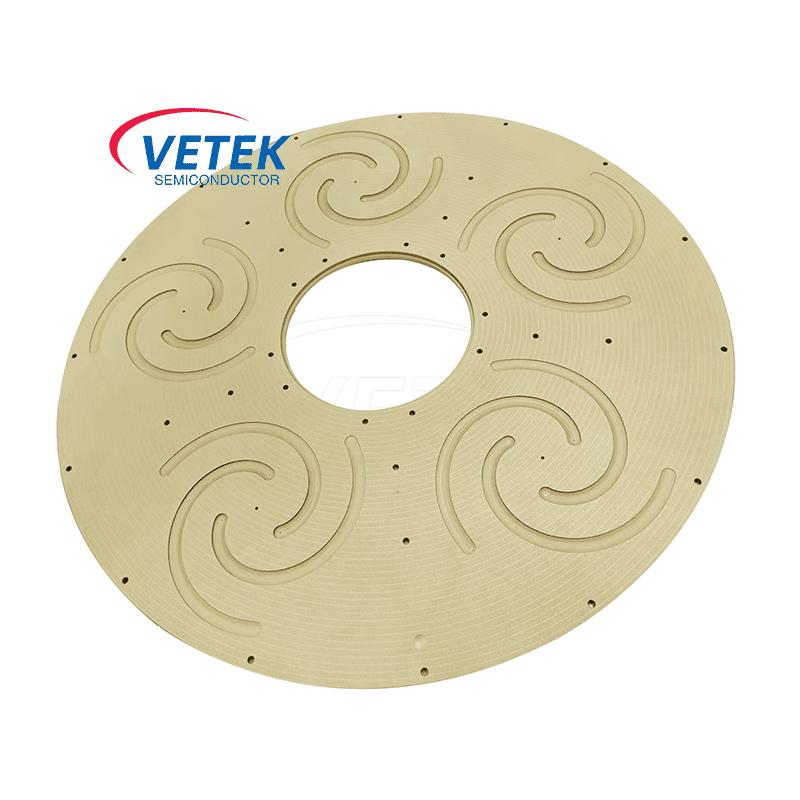

Ing ruang reaksi CVD kanggo GaN lan SiC epitaxy, lapisan TaC digunakake kanggo komponen kayata operator wafer, cakram satelit, muncung, lan sensor. Komponen kasebut kudu digunakake kanggo wektu sing suwe ing lingkungan suhu dhuwur lan korosif, lan lapisan TaC bisa nambah umur layanan lan nambah asil proses. Ing peralatan MOCVD kayata Aixtron G5, lapisan TaC wis kabukten minangka bahan utama kanggo njamin stabilitas proses.

3.3 Sistem Pemanas MOCVD

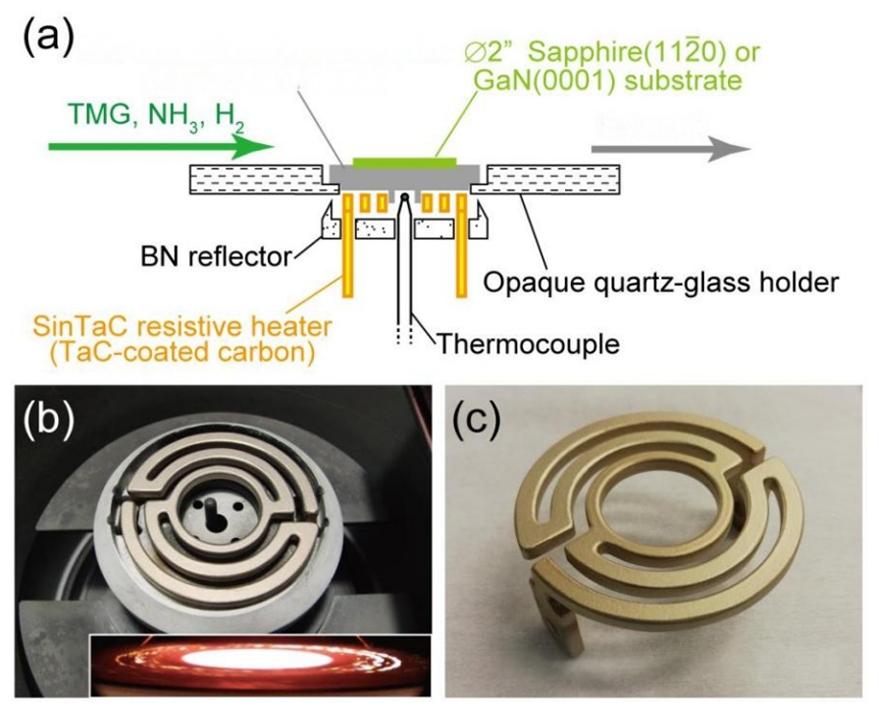

Pemanas grafit sing dilapisi TaC wis sukses ditrapake ing sistem MOCVD. Dibandhingake karo pemanas sing dilapisi pBN tradisional, pemanas TaC nyedhiyakake efisiensi lan keseragaman pemanasan sing luwih apik, nyuda konsumsi daya, lan, amarga emisivitas permukaan sing luwih murah (0,3), mbantu nambah integritas lapangan termal. Miturut riset dening Fan et al., Emisivitas kurang lapisan TaC ora mung nambah keseragaman suhu kanggo wutah kristal nanging uga nambah kualitas deposisi epitaxial GaN.

3.4 Aplikasi Industri Suhu Dhuwur
Ngluwihi lapangan semikonduktor, lapisan TaC uga bisa digunakake kanggo komponen industri suhu dhuwur kayata unsur panas resistance, muncung injeksi, dering tameng, lan peralatan brazing, kanthi nggunakake kaluwihan lengkap ing resistance panas lan resistance karat.

4. CVD TaC vs SiC Coating: Carane Pilih?

Ing industri semikonduktor, CVD SiC lan CVD TaC minangka rong lapisan pelindung paling utama kanggo komponen grafit. Pilihan gumantung ing syarat suhu proses tartamtu.

Lapisan CVD SiC:Koefisien ekspansi termal sing kurang, stabilitas struktural sing apik, lan kaluwihan biaya ing lingkungan ngisor 1800 ° C, digunakake digunakake ing skenario suhu medium-nganti dhuwur kayata nampan epitaxial LED lan nampan epitaxial silikon monocrystalline.

CVD TaC Coating:Stabilitas termal sing luwih dhuwur (titik leleh 3880 ° C vs. ~ 2700 ° C kanggo SiC), inertness kimia sing luwih kuat, utamané cocok kanggo suhu ultra-dhuwur lan lingkungan korosif ing ndhuwur 2000 ° C, kayata pertumbuhan kristal tunggal SiC lan epitaksi GaN.

Cukup:Nalika suhu proses ngluwihi 1800 ° C, utamane nalika ana gas korosif kayata hidrogen lan amonia, lapisan TaC minangka pilihan sing unggul.

5. Prospek Pasar lan Tren Industri

Ekspansi kanthi cepet saka wutah kristal tunggal SiC lan epitaksi narik panjaluk lapisan TaC kanthi cepet munggah. Rong studi pasar anyar nuduhake pasar ing ambang skala-up sing signifikan. QYResearch, ing Global TaC Coating Market Outlook, In-Depth Analysis & Forecast nganti 2031, nempatake pasar lapisan tantalum carbide global 2024 udakara $ 45 yuta lan proyek bakal tekan $ 142 yuta ing taun 2031 - tingkat pertumbuhan taunan gabungan 17.9%. Angka Global Info Research ndharat ing kisaran sing padha, kira-kira pasar 2024 kira-kira $ 47 yuta lan ramalan mundhak $ 143 yuta ing taun 2031, sing bisa dadi CAGR 17.5%. Konsistensi ing antarane ramalan kasebut menehi kapercayan manawa lapisan TaC mlebu fase pertumbuhan sing tetep.

Kanggo sing nyuplai pasar iki, tetep cukup konsentrasi ing ndhuwur. Momentive Technologies, Tokai Carbon, lan Toyo Tanso bebarengan nyathet 76% saka revenue global [10]. Sacara geografis, Amerika Utara mimpin kanthi kira-kira 45% pasar, dene Asia-Pasifik cedhak udakara udakara 41%. Nanging imbangan regional kasebut wiwit owah. Produsen Cina nandur modal akeh kanggo nutup celah kasebut, lan VeTek Semiconductor minangka salah sawijining kasus: kemampuan lapisan CVD TaC perusahaan saiki dadi komponen kanthi diameter 750 mm, dilebokake ing antarane sawetara pemain domestik sing bisa nangani bagean ing skala kasebut.

Ing ngarep, pamindhahan menyang substrat SiC 8-inci nyetel bar sing luwih dhuwur kanggo keseragaman lapangan termal lan linuwih lapisan ing peralatan produksi. Tren kasebut mung bisa ngetrapake peran lapisan TaC minangka bahan strategis ing manufaktur wafer kanggo taun-taun sing bakal teka.

6. Teknologi Coating TaC Semikonduktor VeTek

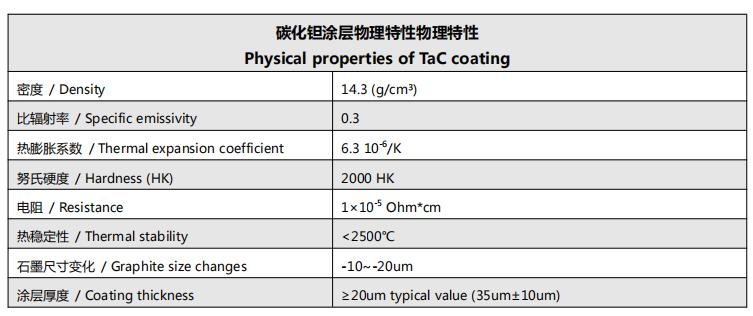

Sumber data: Spesifikasi Teknis Produk Semikonduktor VeTek

Lapisan CVD TaC VeTek nduweni stabilitas suhu sing apik, kemurnian sing dhuwur banget, tahan kanggo korosi H₂/NH₃/SiH₄/Si, tahan kejut termal sing kuat, adhesi dhuwur kanggo substrat grafit, lan jangkoan lapisan seragam. Bisa ditrapake kanggo komponen inti kayata susceptor pemanasan induksi, unsur pemanasan resistensi, lan bagean pelindung termal. Perusahaan kasebut nduweni kemampuan mesin canggih kanggo nggawe komponen substrat logam grafit, keramik, utawa refraktori, lan nyedhiyakake pangolahan ing omah siji-sijine lapisan keramik SiC utawa TaC, uga layanan lapisan kanggo bagean sing diwenehake pelanggan.

7. Kesimpulan

Minangka industri semikonduktor generasi katelu nyepetake menyang ukuran sing luwih gedhe (8-inci), kapadhetan daya sing luwih dhuwur, lan biaya sing luwih murah, tuntutan kinerja materi ing proses manufaktur saya tambah ketat. Kanthi titik leleh sing dhuwur banget, inertness kimia sing luar biasa, lan sifat mekanik sing apik, lapisan CVD TaC dadi "standar emas" kanggo proses semikonduktor suhu dhuwur ing ndhuwur 2000 ° C. Saka wutah kristal tunggal SiC nganti GaN epitaxy, saka pemanas MOCVD nganti operator wafer, lapisan TaC nyedhiyakake dhasar materi sing ora bisa dipisahake kanggo manufaktur semikonduktor.

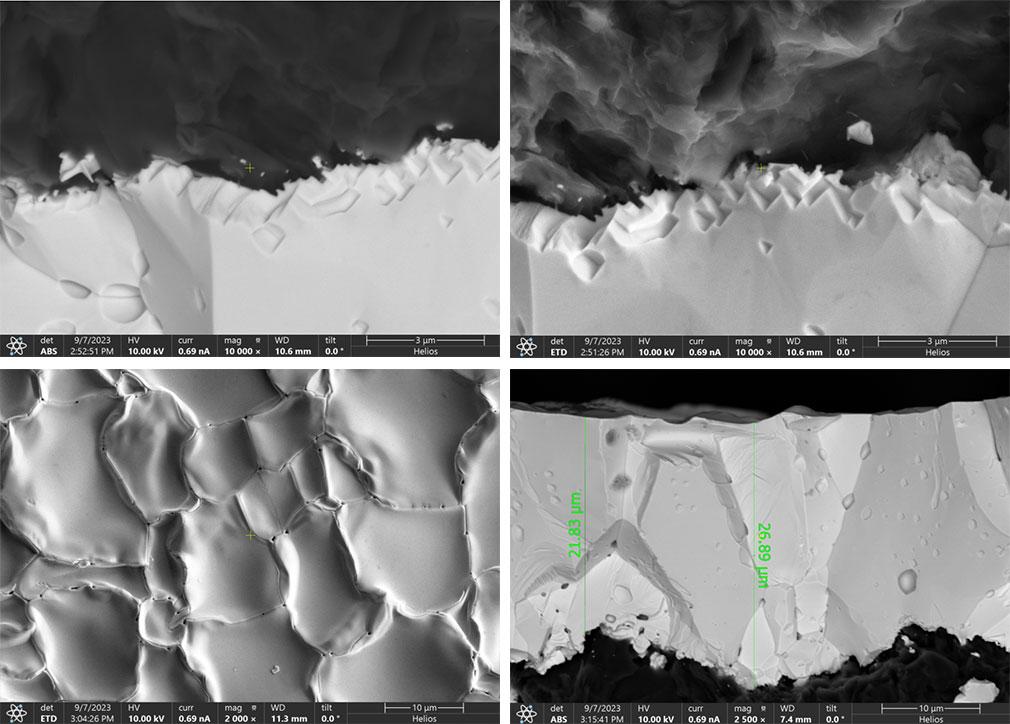

VeTek Semiconductor setya nyedhiyakake produk lapisan CVD TaC berkualitas tinggi lan solusi khusus kanggo pelanggan global liwat investasi R&D lan pengulangan teknologi sing terus-terusan. Yen sampeyan mbutuhake data teknis sing rinci, analisis cross-section SEM, utawa evaluasi gambar khusus, hubungi kita.

Referensi

[1] Sun, J., Zhang, Q., & Li, X. (2021).Kemajuan riset babagan lapisan tantalum karbida ing bahan karbon. Kemajuan ing Ilmu Material.(Kasedhiya ing ScienceDirect)

[2] Kim, D. Y., et al. (2016).Deposisi Uap Kimia Tantalum Carbide saka Sistem TaCl₅-C₃H₆-Ar-H₂. Jurnal Masyarakat Keramik Korea, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Sinau babagan evolusi struktur mikro lan sifat mekanik lapisan TaC adhedhasar grafit ing kahanan sing angel. Jurnal Paduan lan Senyawa, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).Riset babagan Dampak Pelapisan TaC ing Kontrol Proses SiC PVT lan Kualitas Kristal. Data riset gabungan,Universitas Dong-Eui, Korea Kidul.

[5] Meng, J., et al. (2022).Kontrol kualitas wutah kanthi ngoptimalake struktur crucible kanggo tuwuh kristal tunggal SiC ukuran gedhe. Jurnal Pertumbuhan Kristal,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] Riset QY. (2025).Global TaC Coating Market Outlook, Ing Depth Analysis & Forecast kanggo 2031.
