Apa Halfmoon ing Kamar Reaksi LPE?

Ing sistem epitaksi Silicon Carbide (SiC), akeh komponen reaktor kunci tetep ora pati ngerti ing njaba industri manufaktur semikonduktor. Salah sawijining komponen kasebut yaiku "Halfmoon," bagean struktural adhedhasar grafit sing umum digunakake ing ruang reaksi LPE.

Sanajan Halfmoon dudu operator wafer dhewe, nanging nduweni peran penting kanggo njaga stabilitas reaktor sajrone proses pertumbuhan epitaxial suhu dhuwur. Nalika manufaktur semikonduktor SiC pindhah menyang wafer sing luwih gedhe lan kontrol proses sing luwih ketat, desain lan kinerja materi komponen reaktor internal dadi saya penting.

Ngerteni LPE Reaction Chamber

LPE (Liquid Phase Epitaxy) minangka teknik pertumbuhan kristal sing digunakake ing manufaktur semikonduktor. Ing sistem epitaksi SiC, kamar reaksi beroperasi ing kahanan sing nuntut banget kalebu:

• Suhu dhuwur
• Gas proses reaktif
• Siklus termal dawa
• Kontrol kontaminasi sing ketat
• Syarat aliran gas stabil

Sistem epitaksi SiC modern kayata reaktor LPE gumantung banget marang struktur lapangan termal sing stabil lan manajemen aliran gas ing njero ruangan reaksi. Malah variasi cilik ing distribusi suhu utawa keseragaman aliran gas bisa langsung mengaruhi kualitas lapisan epitaxial lan konsistensi wafer.

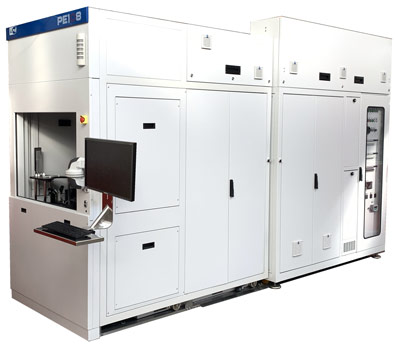

Reaktor epitaksi LPE PE1O6 SiC, sistem tembok panas horisontal sing digunakake kanggo pertumbuhan wafer SiC sing maju.

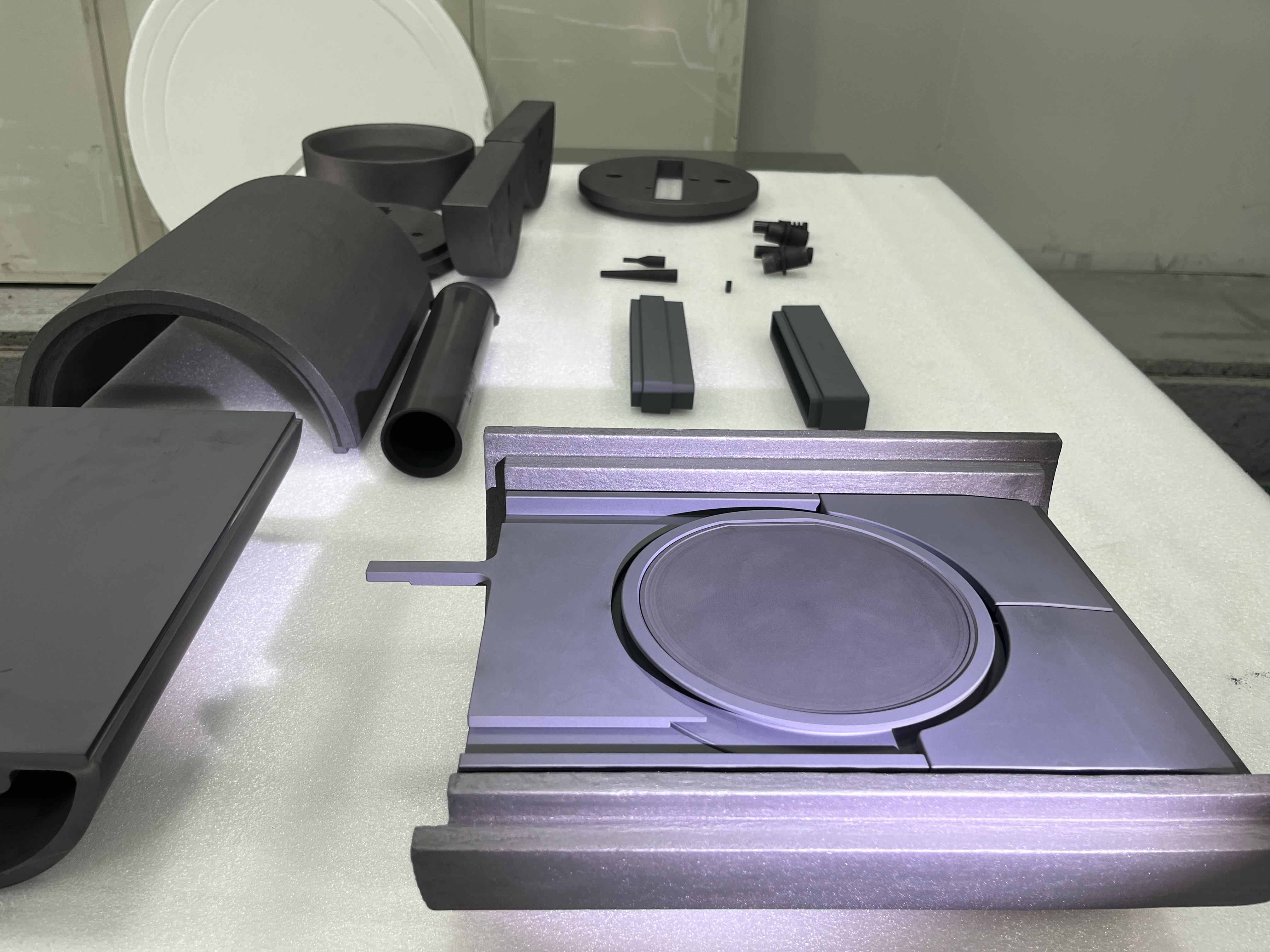

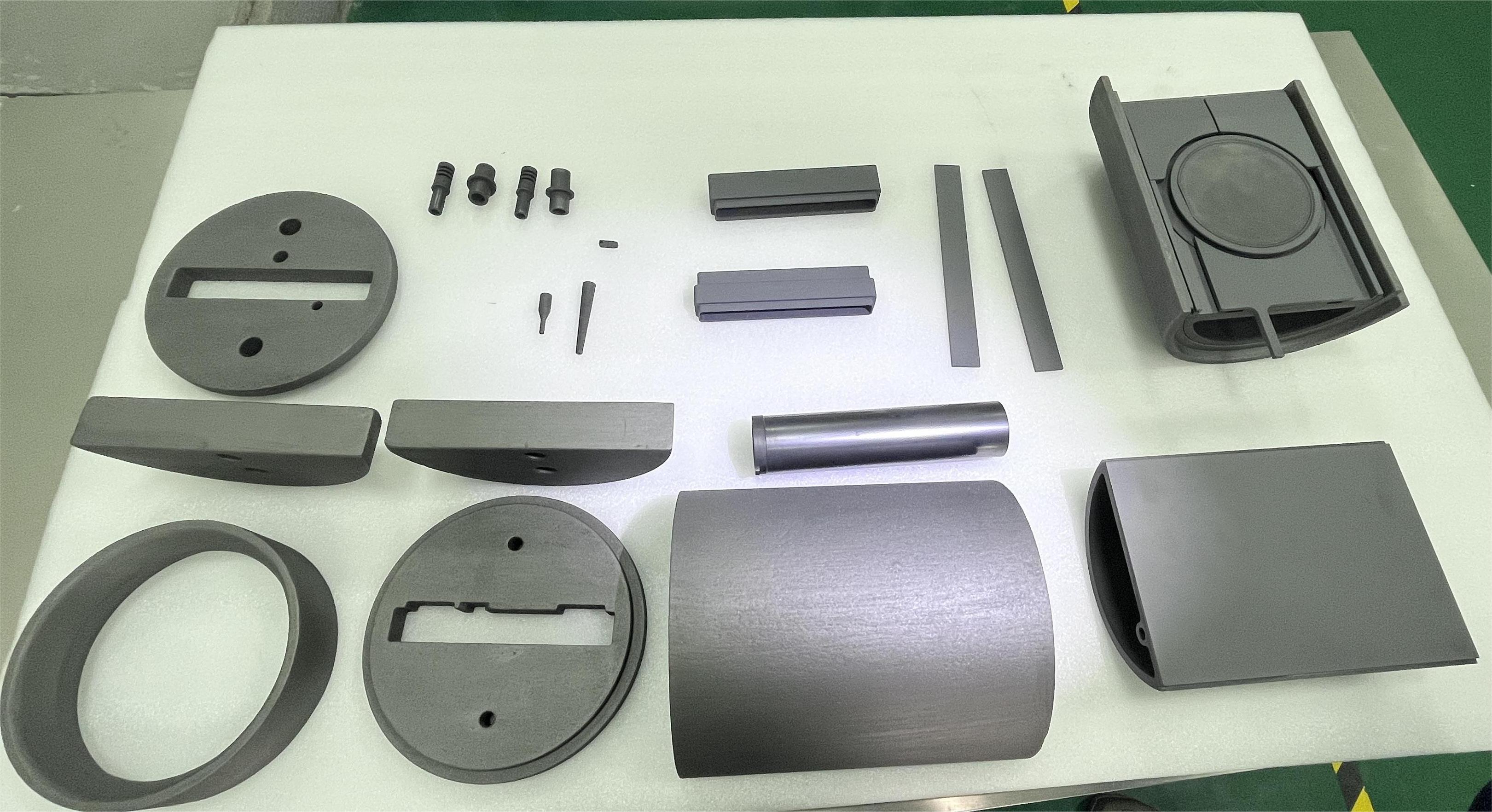

Ing njero ruangan, macem-macem komponen adhedhasar grafit kerja bareng kanggo nggawe lingkungan termal lan kimia sing dikontrol kanggo pertumbuhan epitaxial. Halfmoon minangka salah sawijining komponen struktur sing ndhukung.

Kenapa Disebut "Halfmoon"?

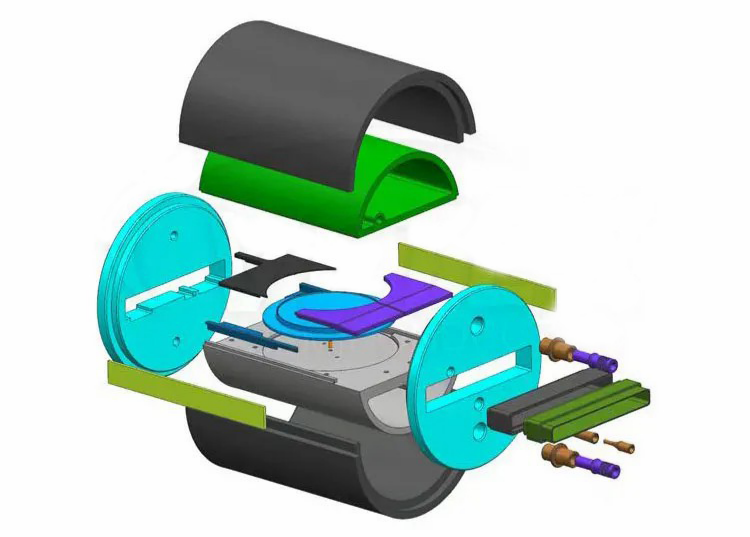

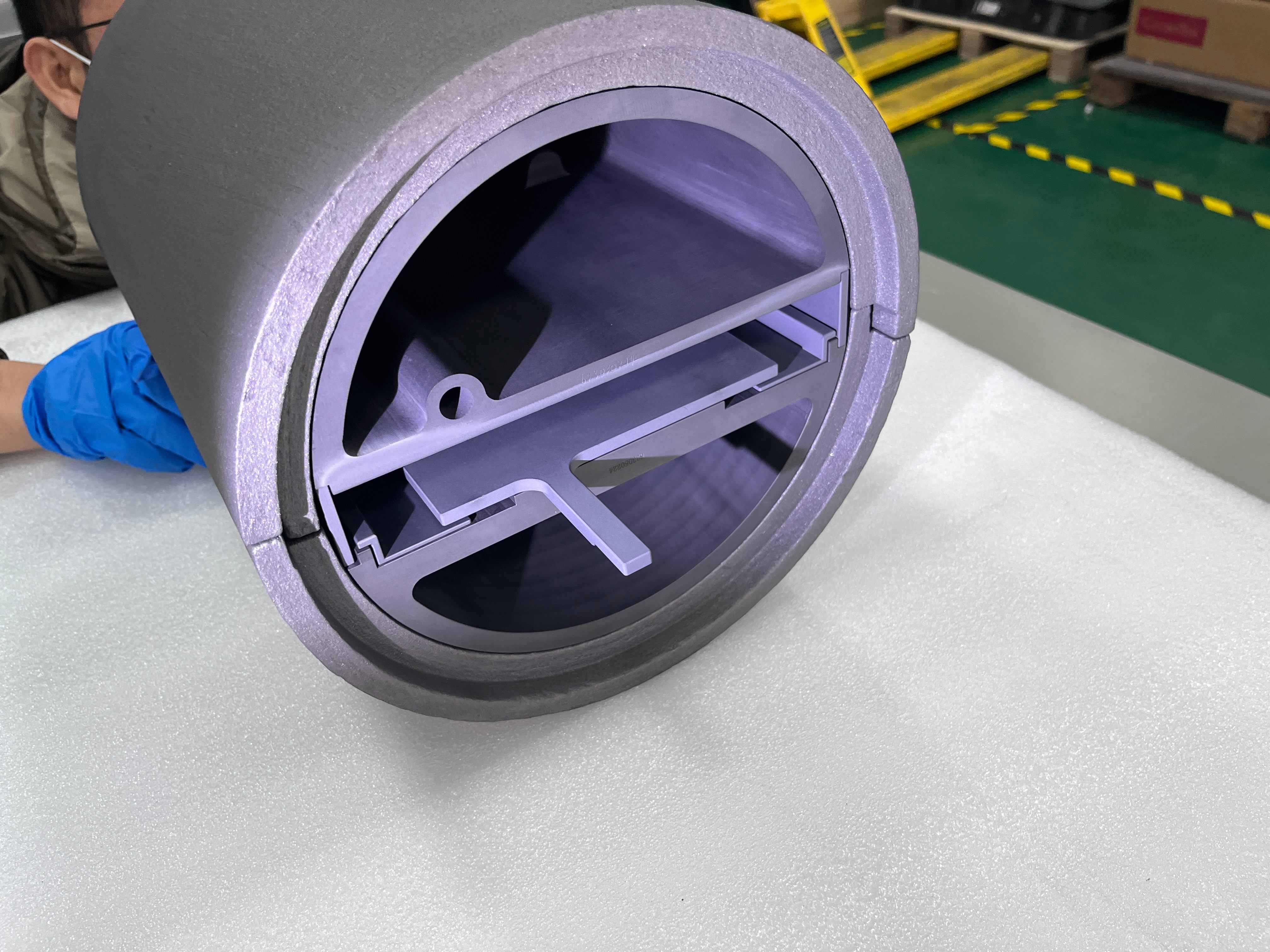

Bagean kasebut diwenehi jeneng utamane saka wangune. Ing pirang-pirang reaktor LPE, komponen kasebut katon padha karo struktur setengah bunderan utawa sabit nalika dipasang ing sekitar area zona panas.

Produsen peralatan sing beda nggunakake desain sing rada beda. Sawetara bagean Halfmoon luwih kenthel, sawetara kalebu struktur dhukungan tambahan, lan sawetara langsung disambungake karo rakitan puteran ing njero ruangan.

Ing sistem reaktor nyata, geometri biasane dioptimalake bebarengan karo lapangan termal lan tata ruang kamar tinimbang ngetutake standar universal.

Fungsi Komponen Halfmoon

Sanajan desain reaktor beda-beda, komponen Halfmoon umume nyumbang kanggo sawetara fungsi penting.

1. Struktur Reaktor Pendukung

Ing reaktor epitaksi, akeh bagean grafit sing ngembang lan nyusut bola-bali sajrone siklus pemanasan. Amarga iki, stabilitas mekanik komponen dhukungan internal dadi penting sajrone produksi sing dawa.

Ing sawetara desain reaktor, Halfmoon mbantu njaga posisi relatif saka struktur kamar cedhak ing kahanan operasi suhu dhuwur. Malah ewah-ewahan bentuk sing sithik bisa mengaruhi keselarasan kamar utawa proses pengulangan.

2. Mbantu Stabilitas Aliran Gas

Prilaku aliran gas ing reaktor SiC luwih rumit tinimbang katon saka njaba. Ing suhu dhuwur, owah-owahan struktural sing relatif cilik ing njero ruangan bisa ngowahi kondisi aliran lokal.

Gumantung ing platform reaktor, Halfmoon bisa uga ora langsung mengaruhi cara proses gas pindhah ing wilayah zona panas. Iki minangka salah sawijining alesan kenapa geometri kamar internal asring dioptimalake kanthi ati-ati sajrone pangembangan reaktor.

3. Koordinasi Lapangan Termal

Sistem epitaksi modern mbutuhake gradien termal sing dikontrol kanthi teliti. Susunan komponen grafit ing njero ruangan mengaruhi distribusi panas lan efisiensi termal.

Komponen Halfmoon bisa mengaruhi:

• Pantulan panas
• Keseimbangan termal
• Stabilitas suhu lokal
• Kinerja shielding termal

Iki dadi tambah penting kanggo pangolahan wafer ukuran gedhe.

4. Sistem Rotasi Mekanik Pendukung

Sawetara sistem LPE nggunakake rakitan puteran kanggo nambah keseragaman deposisi sajrone wutah epitaxial. Ing konfigurasi kasebut, Lower Halfmoon bisa digabungake karo struktur puteran utawa dhukungan ing njero ruangan.

Keperluan mekanik bisa dadi cukup nuntut amarga reaktor kudu terus-terusan ing suhu dhuwur lan kondisi reaktif kimia.

Napa Grafit Isih Digunakna Ing Sistem Reaktor

Malah saiki, grafit tetep dadi salah sawijining bahan sing paling praktis kanggo aplikasi lapangan termal semikonduktor. Iku relatif entheng, bisa machined menyang wangun Komplek, lan njaga sifat stabil ing suhu ngendi akeh logam bakal gagal.

Kanggo manufaktur reaktor, kauntungan liyane yaiku grafit nanggapi kanthi apik kanggo mesin presisi, sing penting kanggo komponen sing dipasang ing ruang kamar sing sempit.

Ing wektu sing padha, grafit gundhul uga duwe watesan. Ing cahya long-term gas proses reaktif lan bola termal muter, lumahing mboko sithik degradasi utawa ngasilaken partikel. Amarga iki, struktur grafit sing dilapisi saiki umume digunakake ing sistem epitaksi SiC modern.

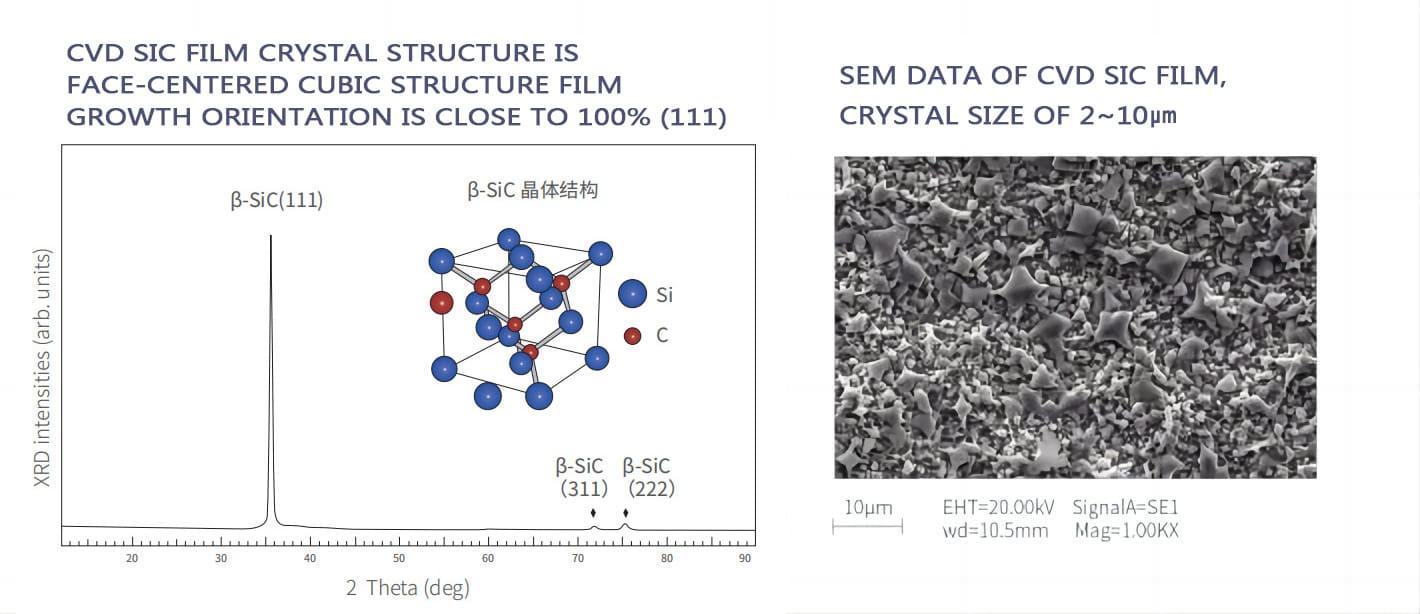

Peran saka CVD SiC Coating

Lapisan CVD SiC (Chemical Vapor Deposition Silicon Carbide) akeh digunakake ing komponen reaktor grafit ing sistem epitaksi SiC.

Lapisan kasebut mbentuk lapisan pelindung sing padhet ing permukaan grafit, mbantu nambah:

• tahan korosi
• Kemurnian lumahing
• Nyandhang resistance
• Kinerja kejut termal
• Stabilitas proses

Komponen grafit sing dilapisi SiC saiki umume ditemokake ing:

• Susceptors
• Pembawa wafer
• Liner kamar
• Komponen aliran gas
• Majelis Halfmoon

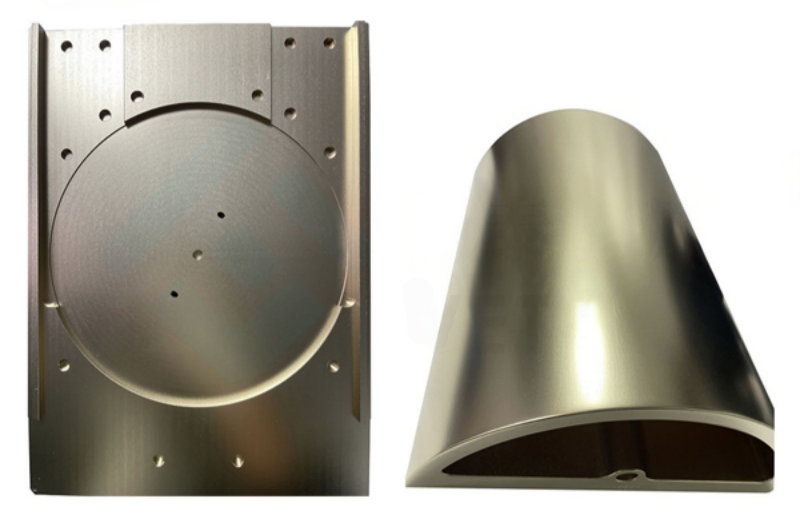

Napa Perusahaan Luwih Sinau TaC Coatings

Ing taun-taun pungkasan, lapisan TaC wis mulai narik perhatian liyane ing aplikasi lapangan termal semikonduktor maju, utamane ing proses SiC suhu dhuwur.

Salah sawijining alesan yaiku sawetara sistem pertumbuhan kristal generasi sabanjure beroperasi ing kahanan ing ngendi bahan lapisan konvensional bisa ngadhepi stres termal lan kimia sing luwih gedhe sajrone siklus proses sing dawa.

Dibandhingake karo lapisan SiC tradisional, TaC umume nuduhake stabilitas kimia sing luwih kuat ing suhu sing dhuwur banget. Amarga iki, peneliti lan pabrikan peralatan terus ngevaluasi potensial kanggo sistem reaktor suhu dhuwur ing mangsa ngarep.

Bahan Insulasi Termal Sakubenge Reaktor

Kejabi bagean grafit struktural, bahan insulasi termal uga banget mengaruhi kinerja reaktor.

Sistem semikonduktor asring digunakake:

• Soft grafit felt
• Kaku grafit felt
• serat karbon basis PAN felt
• Bahan isolasi karbon komposit

Bahan kasebut mbantu nyuda mundhut panas lan njaga distribusi suhu sing stabil sajrone siklus wutah sing dawa.

Nambah Panjaluk ing Epitaksi SiC Modern

Nalika industri SiC pindhah menyang platform wafer 200 mm, komponen reaktor internal ngadhepi syarat sing luwih ketat kanggo stabilitas termal, presisi dimensi, lan kontrol kontaminasi.

Pangembangan kendharaan listrik kanthi cepet, sistem energi sing bisa dianyari, lan elektronik daya frekuensi dhuwur nyepetake panjaluk wafer SiC.

Nalika ukuran wafer mundhak saka platform 4-inci dadi 6-inci lan 8-inci, komponen reaktor kudu nyukupi syarat sing luwih ketat kanggo:

• Presisi dimensi
• Keseragaman lapisan
• Stabilitas termal
• Kontrol kemurnian
• Reliabilitas mekanik

Malah ndhukung komponen kamar kayata rakitan Halfmoon dadi luwih teknis nuntut.

Kesimpulan

Halfmoon bisa uga katon minangka struktur grafit sing relatif prasaja ing njero ruangan reaksi LPE, nanging menehi kontribusi kanggo sawetara aspek penting operasi reaktor, kalebu stabilitas termal, koordinasi aliran gas, lan dhukungan mekanik.

Évolusi uga nggambarake tren sing luwih jembar ing manufaktur semikonduktor: suhu sing luwih dhuwur, proses sing luwih resik, wafer sing luwih gedhe, lan teknik material sing luwih maju.

Nalika teknologi epitaxy SiC terus berkembang, komponen reaktor lan teknologi lapisan bakal dadi luwih khusus lan didorong kinerja.
