Kabar

Optimisasi cacat lan kemurnian ing kristal SIC dening TAC Coating

1. Kapadhetan sing cacat wis mudhun kanthi signifikan

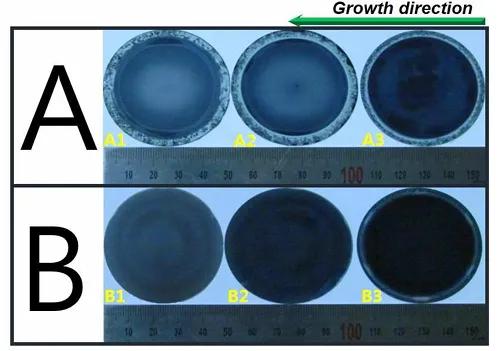

TheLapisan tacMeh kanthi lengkap ngilangi fenomena karbon karbon kanthi ngisolasi kontak langsung ing antarane grafit sing bisa ditindakake lan cair sic, signifikan nyuda kapadhetan mikrootub. Data eksperimen nuduhake manawa kepadatan cacat mikroduk sing disebabake dening lapisan karbon ing krimpin sing ditanam luwih saka 90% dibandhingake karo kasucal grafit tradisional. Permukaan kristal seragam, lan ora ana struktur polyCrystalsalline ing pojok, nalika graciles grafiter biasa asring duwe polycrystallization lan depresi kristal lan cacat liyane.



2. Penjajian lan peningkatan resikan

Bahan Tac duwe inertness kimia sing apik kanggo Si, C lan N Vapops lan bisa nyegah impurities kanthi efektif kayata nitrogen kanthi efektif ing grafit. Tes GDMS lan Hall nuduhake manawa konsentrasi nitrogen ing kristal wis luwih saka 50%, lan tahan tahan kasebut tambah dadi 2-3 kali saka metode tradisional. Sanajan jumlah trace saka unsur sing digabung (proporsi atom <0,1%), konten sing ora ana sakabehe dikurangi luwih saka 70%, kanthi signifikan ningkatake sifat listrik kristal kasebut.



3 .. morfologi morfologi lan keseramahan wutah

Pelapisan Tac ngaturake kamuran suhu ing antarmuka kristal pertumbuhan kristal kanggo tuwuh ing permukaan sudhut mlengkung lan homogenizing tingkat pertumbuhan pinggir sing disebabake dening overcoool. Pangukuran nyata nuduhake manawa panyimpangan diametering ingot kristal thukul ing lapisan calon sing wis dilapisi yaiku ≤2%, lan flatness lumahing kristal (RMS) luwih apik 40%.



Mekanisme Reguler Lapisan TAC ing lapangan termal lan ciri transfer panas

Karakteristik
Mekanisme lapisan tac
Efek ing Wutah Crystal
Distribusi termal & distribusi suhu
Konduktivitas termal (20-22 w / m · k) luwih murah tinimbang grafit (> 100 w / m / m · k), nyuda pembuangan suhu radial ing zona wutah 30%
Kesuburan kolom suhu sing apik, nyuda distorsi kacang polong sing disebabake dening stres termal lan nyuda kemungkinan generasi cacat
Rugi panas radiatif
Imisivity permukaan (0.3-0.4) luwih murah tinimbang grafit (0.8-0.9), nyuda rugi panas radiatif lan ngidini panas bali menyang convection
Stabilitas termal sing ditambahake ing sekitar kristal, sing nyebabake panyebaran konsentrasi C / SI paling seragam lan nyuda lan nyuda cacat sing disebabake dening supersatural komposisi
Efek Barrier Kimia
Ngalangi reaksi antarane grafit lan u uap ing suhu sing dhuwur (si + c → sic), ngindhari releit sumber karbon tambahan
Njaga rasio c / si sing cocog (1.0-1,2 ing zona wutah, nyuda cacat sing disebabake dening karbon supersaturation


Performat kinerja lapisan tac karo bahan bakar liyane


Jinis bahan
Rintangan suhu
Inertness Kimia
Kekuwatan mekanik
Kapadhetan cacat kristal
Skenario aplikasi khas
Grafit Coated Tac
≥2600 ° C
Ora ana reaksi karo u / c uap
Mohs Hardness 9-10, resistensi kejut termal kuwat
<1 cm⁻² (mikrotipes)
4h / 6h-sic tunggal kristal pertumbuhan
Gundhul grafit
≤2200 ° C
Corroded by s si inap ngeculake c
Kekuwatan kurang, rawan kanggo retak
10-50 cm⁻²
Substrat SIC biaya efektif kanggo piranti listrik
SIC ditutupi grafit
≤1600 ° C
Reaksi karo Formulir Formulir Sic₂ ing suhu sing dhuwur
Hardness tempuh nanging kasar
5-10 cm⁻²
Bahan bungkusan kanggo semikonduktor suhu pertengahan
Bn Crucible
<2000k
Rilis etup n / b
Rintangan Korosi Korosi
8-15 cm⁻²
Substrat Epitarixial kanggo semikonduktor senyawa

Pelapisan Tac ngrampungake perbaikan lengkap babagan kualitas kristal SIC liwat mekanisme telung alangan kimia, Optimization lapangan termal lan antarmasi antarmuka lan antarmasi



  • Kapadhetan mikrotube sing cacat kurang saka 1 cm⁻², lan lapisan karbon rampung diilangi
  • Dandan Kesucian: Konsentrasi Nitrogen <1 × 10¹⁷ CM⁻³, RESTVITIVITY> 10⁴ ω · cm;
  • Perbaikan keseragaman lapangan termal ing efisiensi wutah nyuda panggunaan tenaga kanthi 4% lan ngluwihi urip sing ora bisa digunakake 2 nganti kaping 3.




Warta sing gegandhengan
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
