Ing Pabrik Cincin Fokus SiC CVD Padat: Saka Grafit nganti Bagean Presisi Tinggi

Ing jagad manufaktur semikonduktor kanthi taruhan dhuwur, ing ngendi presisi lan lingkungan ekstrem urip bebarengan, dering fokus Silicon Carbide (SiC) ora bisa dipisahake. Dikenal amarga resistensi termal sing luar biasa, stabilitas kimia, lan kekuwatan mekanik, komponen kasebut penting kanggo proses etsa plasma sing maju.

Rahasia ing mburi kinerja dhuwur kasebut yaiku teknologi Solid CVD (Chemical Vapor Deposition). Dina iki, kita nggawa sampeyan ing mburi layar kanggo njelajah perjalanan manufaktur sing ketat - saka substrat grafit mentah nganti "pahlawan sing ora katon" kanthi presisi dhuwur.

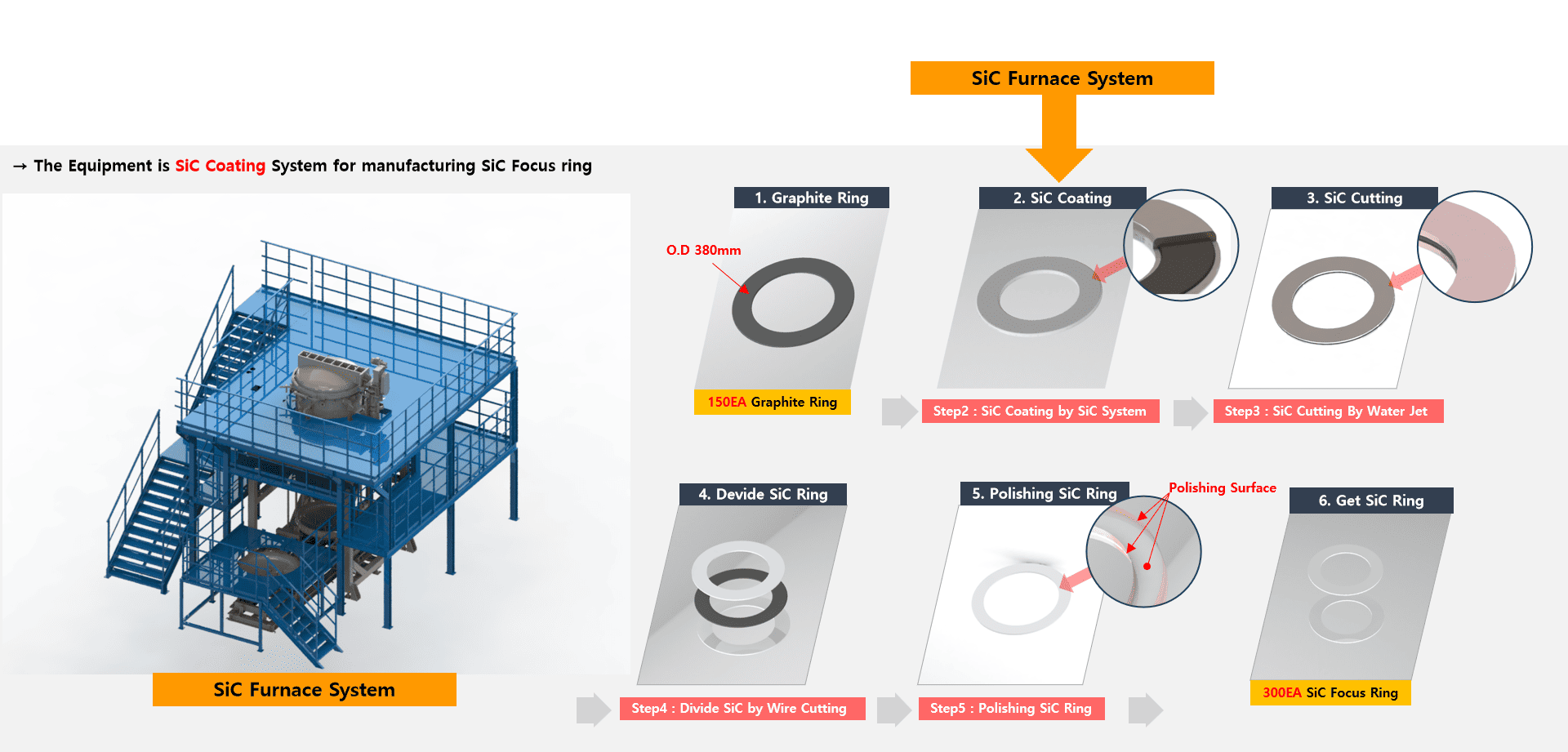

I. Tahap Produksi Enam Inti

Produksi dering fokus Solid CVD SiC minangka proses enem langkah sing disinkronake:

• Graphite Substrat Pre-treatment
• SiC Coating Deposition (Proses Inti)
• Water-Jet Cut & Shaping
• Pemisahan Wire-Cut
• Precision Polishing
• Inspeksi & Penerimaan Kualitas Akhir

Liwat sistem manajemen proses sing diwasa, saben kumpulan 150 substrat grafit bisa ngasilake kira-kira 300 dering fokus SiC sing wis rampung, nuduhake efisiensi konversi sing dhuwur.

II. Teknis Deep Dive: Saka Bahan Baku nganti Bagian Rampung

1. Persiapan Bahan: Pilihan Grafit Kemurnian Tinggi

Perjalanan kasebut diwiwiti kanthi milih dering grafit premium. Kemurnian, Kapadhetan, porositas, lan akurasi dimensi grafit langsung nyebabake adhesi lan keseragaman lapisan SiC sabanjure. Sadurunge proses, saben substrat ngalami tes kemurnian lan verifikasi dimensi kanggo mesthekake nol impurities ngganggu deposisi.

2. Coating Deposition: Jantung saka ngalangi CVD

Proses CVD minangka fase paling kritis, ditindakake ing sistem tungku SiC khusus. Iki dipérang dadi rong tahap nuntut:

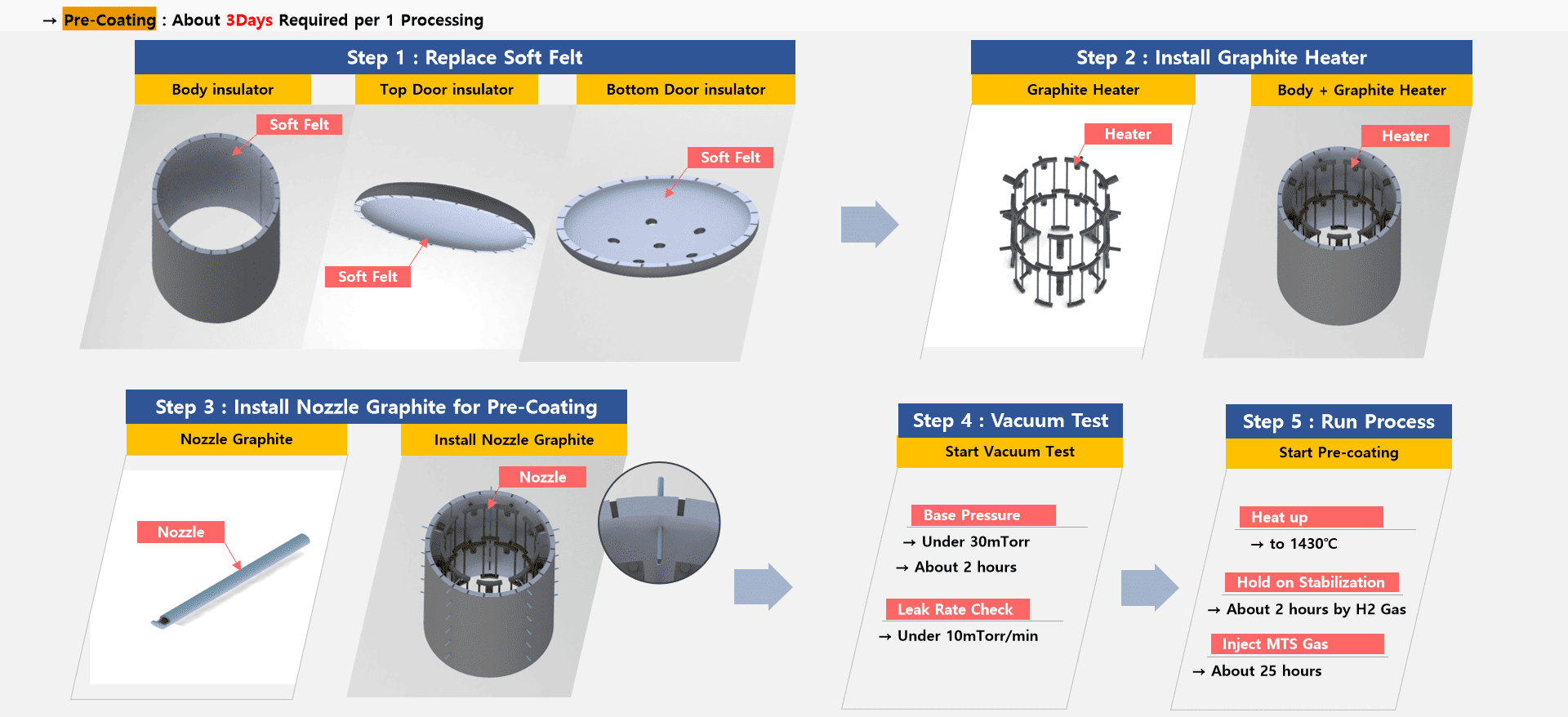

(1) Proses Pra-Coating (~3 Dina/Batch):

• Setup: Ganti insulasi sing alus (tembok ndhuwur, ngisor, lan sisih) kanggo njamin konsistensi termal; nginstal pemanas grafit lan nozzles pra-lapisan khusus.
• Pengujian Vakum & Bocor: Kamar kudu tekan tekanan dhasar ing ngisor 30 mTorr kanthi tingkat bocor ing ngisor 10 mTorr / min kanggo nyegah bocor mikro.
• Deposisi Awal: Tungku digawe panas nganti 1430 ° C. Sawise 2 jam stabilisasi atmosfer H₂, gas MTS disuntikake sajrone 25 jam kanggo mbentuk lapisan transisi sing njamin ikatan unggul kanggo lapisan utama.

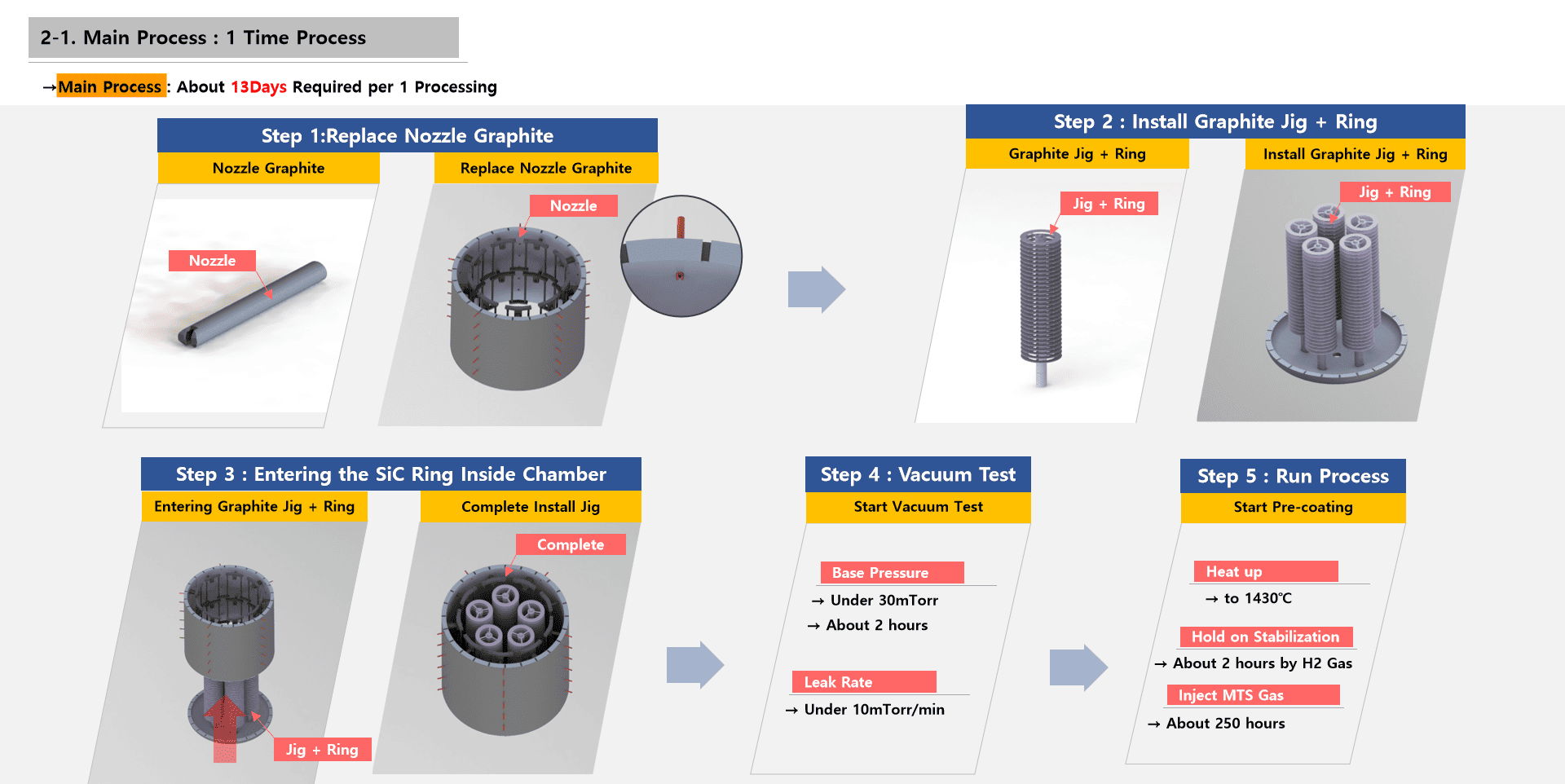

(2) Proses Pelapisan Utama (~13 Dina/Batch):

• Konfigurasi: Nyetel maneh muncung lan pasang jig grafit kanthi cincin target.
• Inspeksi Vakum Sekunder: Tes vakum sekunder sing ketat ditindakake kanggo njamin lingkungan deposisi tetep resik lan stabil.
• Pertumbuhan Terus: Njaga 1430°C, gas MTS disuntikake kira-kira 250 jam. Ing kahanan suhu dhuwur iki, MTS decomposes dadi atom Si lan C, kang alon lan seragam disimpen ing lumahing grafit. Iki nggawe lapisan SiC sing padhet lan ora keropos-ciri khas kualitas CVD Padat.

3. Shaping & Precision Separation

• Cutting Water-Jet: Jet banyu tekanan dhuwur nindakake wangun awal, mbusak keluwihan materi kanggo nemtokake profil kasar ring.
• Wire-Cutting: Precision wire-cutting misahake materi akeh menyang dering individu karo akurasi micron-tingkat, njupuk padha ketemu toleransi instalasi ketat.

4. Finishing lumahing: Precision Polishing

Sawise nglereni, permukaan SiC ngalami polishing kanggo ngilangi cacat mikroskopis lan tekstur mesin. Iki nyuda kekasaran permukaan, sing penting kanggo nyuda interferensi partikel sajrone proses plasma lan njamin asil wafer sing konsisten.

5. Pemriksaan Akhir: Validasi Berbasis Standar

Saben komponen kudu ngliwati pemeriksaan sing ketat:

• Akurasi Dimensi (contone, Toleransi Diameter Luar ± 0,01mm)
• Kekandelan Lapisan & Keseragaman
• Kekasaran lumahing
• Kemurnian Kimia & Pemindaian Cacat

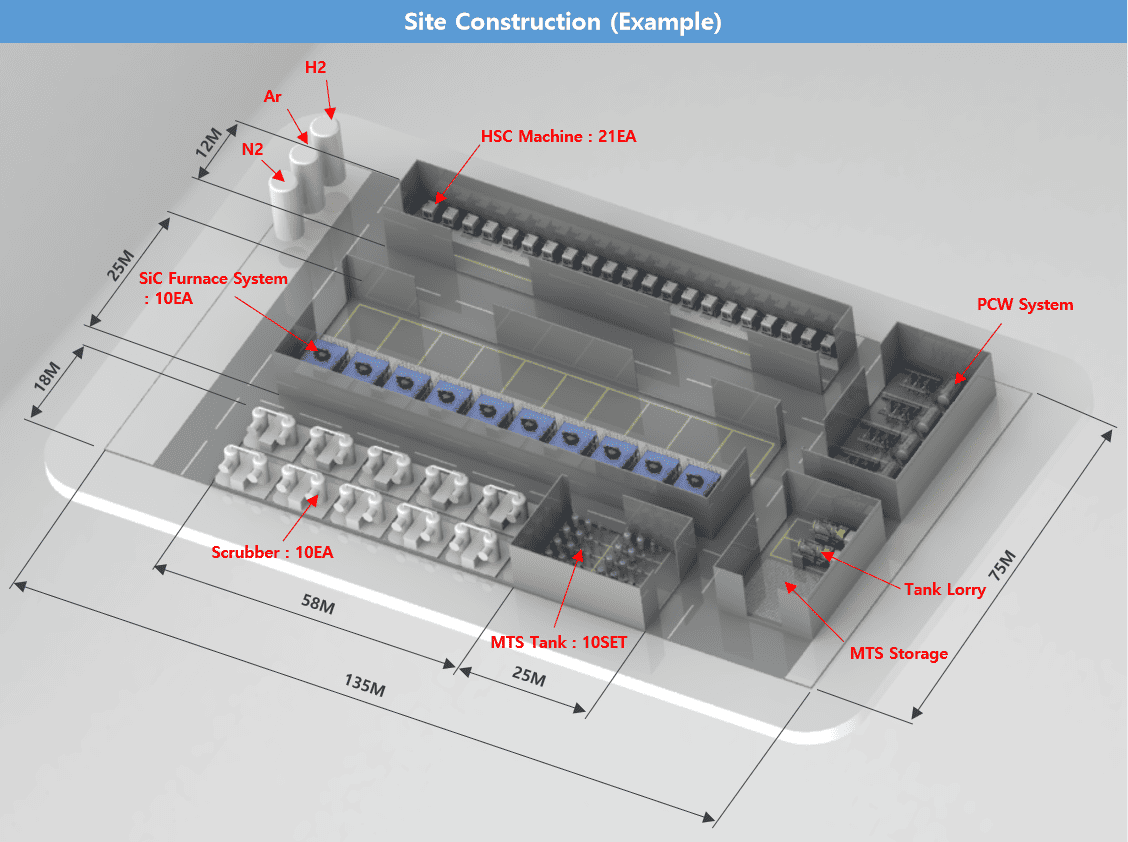

III. Ekosistem: Integrasi Peralatan lan Sistem Gas

1. Konfigurasi Peralatan Key

Lini produksi kelas donya gumantung marang infrastruktur sing canggih:

• Sistem Tungku SiC (10 Unit): Unit Massive (7,9m x 6,6m x 9,7m) ngidini kanggo operasi sinkronisasi multi-stasiun.
• Pangiriman Gas: 10 set tank MTS lan platform pangiriman njamin stabilitas aliran kemurnian dhuwur.
• Sistem Dhukungan: Kalebu 10 scrubber kanggo safety lingkungan, sistem pendinginan PCW, lan 21 unit HSC (Pemesinan Kacepetan Tinggi).

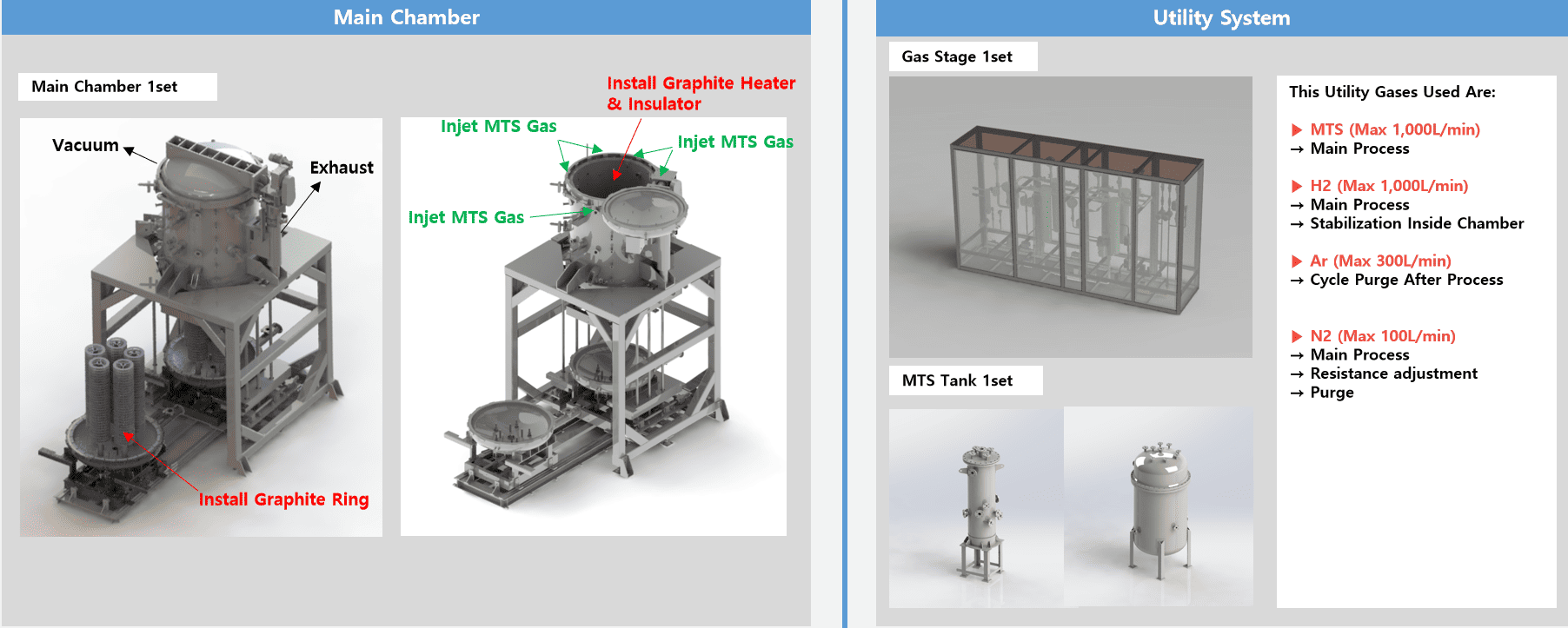

2. Fungsi Sistem Gas Inti

• MTS (Max 1000 L/min): Sumber deposisi primer nyedhiyakake atom Si lan C.
• Hidrogen (H₂, Maks 1000 L/menit): Nyetabilake atmosfer tungku lan mbantu reaksi
• Argon (Ar, Max 300 L/min): Digunakake kanggo reresik lan purging sawise proses.
• Nitrogen (N₂, Maks 100 L/min): Digunakake kanggo nyetel resistensi lan ngresiki sistem.

Kesimpulan

Cincin fokus Solid CVD SiC bisa uga katon minangka "consumable", nanging sejatine minangka masterpiece ilmu material, teknologi vakum, lan kontrol gas. Saka asal-usul grafit menyang komponen sing wis rampung, saben langkah minangka bukti standar sing ketat sing dibutuhake kanggo ndhukung node semikonduktor maju.

Nalika simpul proses terus nyusut, panjaluk komponen SiC kanthi kinerja dhuwur mung bakal tuwuh. A diwasa, pendekatan Manufaktur sistematis apa njamin stabilitas ing kamar etch lan linuwih kanggo generasi sabanjure Kripik.
