Apa Susceptor Grafit Sic-Coated Sic-Coated?

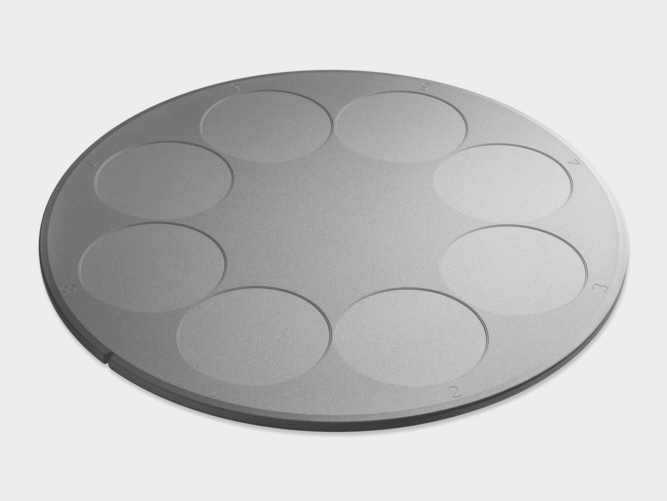

Gambar 1. Susceptor Grafis sing ditutupi

1Waca rangkeng-. Lapisan epititaxial lan peralatan

Sajrone proses pabrik wafer, kita kudu mbangun lapisan epitoxial ing sawetara substrat wafer kanggo nggampangake piranti lunak. Epitixy nuduhake proses ngembang kristal tunggal anyar ing substrat kristal sing wis diolah kanthi ati-ati kanthi nglereni, nggiling, lan polish. Crystal tunggal anyar bisa dadi bahan sing padha karo substrat, utawa materi sing beda (homoepitaxial utawa heteroepitaxial). Wiwit taun kristal tunggal anyar thukul ing fase kristal substrat, diarani lapisan epitoxial, lan manufaktur piranti ditindakake ing lapisan epitoxial.

Contone, aGain EpititaxialLapisan disiapake ing substrat silikon kanggo piranti sing dipimpin cahya; aSic epitoxialLapisan ditanam ing substrat SIC konduktivitas kanggo pambangunan SBD, Mosfet lan piranti liyane ing aplikasi listrik; Lapisan epitexial gan dibangun ing substrat SIM-insulasi SIC kanggo piranti sing luwih lengkap kayata HEMT ing aplikasi Frekuensi Aplikasi kayata Komunikasi. Parameter kayata kekandelan bahan epitoxial lan konsentrasi operator latar mburi langsung nemtokake macem-macem sipat listrik piranti SIC. Ing proses iki, kita ora bisa nindakake piranti pemendaran uap kimia (peralatan (CVD).

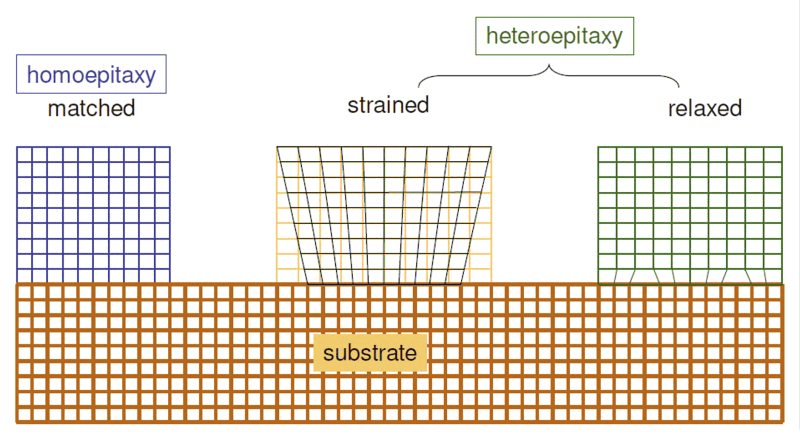

Gambar 2. Modes Pertumbuhan Film Epitarixial

2. Pentinge saka Susceptor Grafis Sic Coated ing Peralatan CVD

Ing peralatan CVD, kita ora bisa nyelehake substrat langsung ing logam utawa mung ing pangkalan kanggo deposisi ampitoxial, amarga akeh, horisontal), suhu, tekanan, fiksasi lan rereged. Mula, kita kudu nggunakake susceptor (operator wafer) Kanggo nyelehake landasan ing tray lan gunakake teknologi CVD kanggo nindakake deposisi epitoxial. Susceptor iki minangka panyebaran grafit sing ditutupi SIC (uga diarani tray).

2.1 Aplikasi saka Susceptor Grafis Sic Coated ing Peralatan MOCVD

Susceptor Grafis sing ditutupi Sic-Coated main peran utama ingperalatan uap kimia organik organik (mocvd)Kanggo ndhukung lan panas substrat kristal tunggal. Stabilitas termal lan keseragaman termal saka Susceptor iki penting kanggo kualitas bahan epitoxial, saéngga dianggep minangka komponen inti sing ora bisa dipercaya ing peralatan mocvd. Teknologi uap kimia organik organik (MOCVD) saiki digunakake ing wutah epitoxial film gan tipis ing LED biru amarga duwe kaluwihan tingkat pertumbuhan lan kemurnian sing bisa dikontrol lan murni sing apik.

Minangka salah sawijining komponen inti ing peralatan mocvd, detek semanik grafit grafite tanggung jawab kanggo ndhukung lan dadi panas karo keseragaman, lan kanthi mengaruhi keseranan bahan-bahan film tipis, lan kanthi mukjijat-mengaruhi kualitas persiapan epitarixial. Minangka nomer panggunaan lan owah-owahan lingkungan sing digunakake, para ucuhan grafit gampang disandhang lan mulane diklasifikasikake minangka panggunaan.

2.2. Karakteristik susceptor grafit SIC ditutupi

Kanggo nyukupi kabutuhan peralatan mocvd, lapisan sing dibutuhake kanggo para ucuhan grafis kudu duwe ciri khusus kanggo cocog karo standar ing ngisor iki:

✔ Jangkoan apik: Pelapisan SIC kudu nutupi susceptor lan duwe kapadhetan dhuwur kanggo nyegah karusakan ing lingkungan gas sing korosif.

✔ Kekuwatan ikatan dhuwur: Pelapis kudu diikat karo para pelarasan lan ora gampang mandheg sawise siklus suhu suhu suhu suhu suhu suhu dhuwur.

✔ stabilitas kimia sing apik: Pelapisan kudu duwe stabilitas kimia sing apik kanggo ngindhari kegagalan ing suhu sing dhuwur lan atmoseks.

2.3 Kesulitan lan tantangan ing bahan karbida grafit lan silikon

Carbide Carbide (SIC) kanthi apik ing Gan Epitexial Atmosfer amarga kaluwihan kayata tahan karat, konduktivitas termal, resistensi kimia termal lan stabilitas sing apik banget. Koefisi ekspansi termal padha karo grafit, nggawe bahan sing disenengi kanggo lapisan pelatihan grafit.

Nanging, sawise kabeh,grafitlankarbida silikonApa rong bahan sing beda, lan isih ana sing isih ana lapisan sing sithik, gampang mudhun, lan nambah biaya amarga koefisien ekspansi termal.

3Waca rangkeng-. Teknologi lapisan sic

3.1. Jinis SIC Umum

Saiki, jinis SIC sing umum kalebu 3C, 4h lan 6h, lan macem-macem jinis SIC cocog kanggo macem-macem tujuan. Contone, 4h-sic cocog kanggo manufaktur piranti sing dhuwur, 6h-sic cukup stabil lan bisa digunakake kanggo piranti optoelectronic, lan 3c-SIC bisa digunakake kanggo nyiyapake lapisan epitoxial lan nggawe piranti SIC-Gan amarga gan. 3C-SIC uga asring diarani minangka β-sic, sing biasane digunakake kanggo film lan bahan lapisan lancip. Mula, β-SIC saiki minangka salah sawijining bahan utama kanggo lapisan.

3.2.Lapisan karbida silikonmetode persiapan

Ana akeh pilihan kanggo persiapan lapisan karbida karbida, kalebu cara gel-sol, cara nyemprot, metode panyemprot ion, metode reaksi uon (CVD). Antarane, cara deposisi uap kimia (CVD) saiki dadi teknologi utama kanggo nyiapake lapisan SIC. Cara iki caket ing permukaan substrat liwat reaksi fase gas, sing duwe kaluwihan ikatan ing antarane lapisan lan substrat, nambah resistensi oksidasi lan resistensi bathi saka substrat.

Cara sintering suhu sing dhuwur, kanthi masang landasan grafit ing bubuk Embedding lan gawe dosa ing suhu sing dhuwur ing swasana sing ora ana ing lumahing landasan. Sanajan metode iki prasaja lan lapisan kanthi rapet karo substrat, keseragaman lapisan ing arah kekandelan kasebut kurang apik, lan bolongan bisa katon resistensi oksidasi.

✔ Cara nyemprotakeMelu nyemprotake bahan mentah cair ing permukaan landasan grafit, banjur solidifying bahan mentah kanthi suhu tartamtu kanggo mbentuk lapisan. Sanajan metode iki murah regane, lapisan kasebut lemah terikat menyang landasan, lan lapisan kasebut duwe keseragaman sing kurang, kekandelan lan ringkes, lan biasane mbutuhake perawatan tambahan.

✔ Teknologi nyemprotake salib ionNggunakake bedhil balok ion kanggo nyemprotake bahan molten utawa sebagian menyang lumahing landasan grafit, sing nggawe solidifies lan obligasi kanggo mbentuk lapisan. Sanajan operasi kasebut gampang lan bisa ngasilake lapisan karbida karbida sing cukup silikon, lapisan gampang dibuang lan resistensi oksidasi sing kurang apik. Biasane digunakake kanggo nyiyapake lapisan komposit sic sing bermutu tinggi.

✔ Cara sol-gel, Cara iki kalebu nyiapake solusi Sol seragam lan transparan, ngetrapake menyang permukaan landasan, banjur pangatusan lan gawe dosa kanggo mbentuk lapisan. Sanajan operasi kasebut prasaja lan biaya kurang, lapisan sing disiapake duwe resistensi kejut termal sing kurang lan gampang retak, saengga jenis aplikasi diwatesi.

✔ Teknologi reaksi kimia (CVR): CVR nggunakake bubuk SI lan SIO2 kanggo ngasilake beluk sio, lan mbentuk lapisan sic kanthi reaksi kimia ing permukaan bahan karbon. Sanajan lapisan kenceng bisa disiapake, suhu reaksi sing luwih dhuwur dibutuhake lan biaya dhuwur.

✔ Dependisi uap kimia (CVD): CVD saiki teknologi sing paling akeh digunakake kanggo nyiapake lapisan SIC, lan lapisan SIC dibentuk dening reaksi fase gas ing permukaan landasan. Pelapis sing disiapake kanthi cara iki kanthi rapet karo substrat, sing nambah resistensi oksidasi lan resistensi sing subtrat, nanging mbutuhake gas depresi sing dawa, lan gas reaksi bisa beracun.

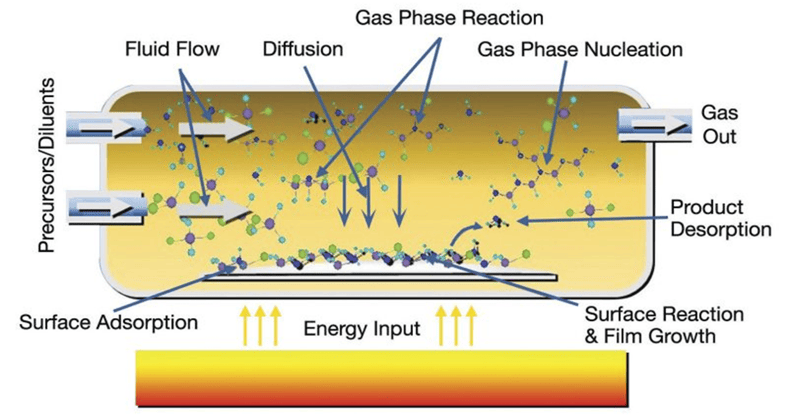

Gambar diagram simpenan uap

4Waca rangkeng-. Kompetisi pasar lanIku semikonduktorInovasi teknologi teknologi

Ing pasar substate grafit sing ditutupi, produsen manca diwiwiti sadurunge, kanthi kaluwihan sing jelas lan bagean pasar sing luwih dhuwur. Sacara internasional, XyCard ing The Walanda, Sgl ing Jerman, Toyo Tanso ing Jepang, lan Memc ing Amerika Serikat kalebu pemasok utama, lan dheweke dadi dhasar monopoli pasar internasional. Nanging, China saiki wis mecah teknologi inti saka lapisan SIC kanthi seragam ing permukaan substrat grafit, lan kualitase wis diverifikasi dening pelanggan domestik lan manca. Ing wektu sing padha, uga duwe kaluwihan sing kompetitif kanthi rega, sing bisa nyukupi peralatan mocvd kanggo nggunakake substrat grafit sing ditutupi SIC.

Vetek Semiconduktor wis melu riset lan pangembangan ing lapanganCoverings SICluwih saka 20 taun. Mula, kita wis ngluncurake teknologi lapisan buffer sing padha karo SGL. Liwat teknologi pangolahan khusus, lapisan buffer bisa ditambahake ing antarane grafit lan silikon karbida kanggo nambah layanan luwih saka kaping pindho.
