VETEK-AMAT Hollow Lift Pin Solution: High-Purity Graphite Substrate with CVD SiC Coating

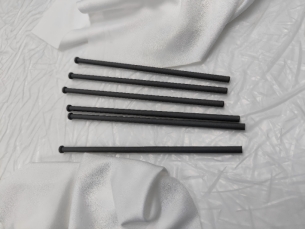

Gambar 1: Produk fisik AMAT 0200-03201 Hollow Lift Pin (kanggo sistem epitaksi silikon 300 mm)

Ing proses transfer wafer semikonduktor, pin angkat kothong (Wafer Lift Pin) nindakake tugas kritis kanggo ndhukung lan nransfer wafer. Ing lingkungan proses suhu dhuwur kayata MOCVD lan wutah epitaxial, pin angkat kudu bebarengan nyukupi macem-macem syarat kalebu kemurnian dhuwur, tahan korosi, tahan kejut termal, lan kontaminasi partikel sing sithik.

Saiki, pin angkat utama ing pasar nganggo solusi lapisan grafit + solusi lapisan CVD SiC. Nanging, teknologi lapisan saka akèh-akèhé saka supplier mung bisa nutupi lumahing njaba-kanggo struktur kothong,tembok njero sejatine "tanah ora ana wong teknis".

I. Telung Tantangan Inti Ngadhepi Lapisan Tembok Batin

1. Uniformity Deposition Uncontrolled

Struktur kothong duwe rasio aspek gedhe. Gas reaktan CVD berjuang kanggo nyebar seragam jero menyang bolongan internal, nyebabake kekandelan lapisan tembok njero mudhun kanthi gradien saka plabuhan menyang interior jero, kanthi wilayah lokal malah nuduhake wilayah sing kosong.

2. Kekuwatan Ikatan Antarmuka sing ora cukup

Permukaan tembok njero sing mlengkung mbatesi ruang optimalisasi paramèter proses deposisi. Kekuwatan ikatan antarane lapisan lan landasan grafit angel tekan tingkat sing padha karo permukaan njaba, lan retak mikro utawa malah peeling bisa kedadeyan kanthi gampang sajrone siklus termal.

3. Kebersihan Bore Internal sing ora dikontrol

Yen struktur keropos saka substrat grafit ora rampung disegel dening lapisan, partikel karbon lan impurities metallic bakal dirilis ing suhu dhuwur. Sawise impurities copot, padha langsung nimbulaké beda werna lan cacat partikel ing lumahing wafer, nemen Mudhunake ngasilaken produksi.

Nggunakake keahlian teknis sing jero sing diklumpukake ing lapangan lapisan CVD, VETEK wis kasil ngatasi tantangan deposisi seragam lan ikatan antarmuka lapisan CVD SiC ing tembok njero struktur kothong-saka optimasi simulasi lapangan aliran gas kanggo kontrol lapangan suhu deposisi sing tepat, nggawe solusi proses lapisan jero-tembok lengkap sing njamin kekandelan lapisan jero, kekandelan jero, kekandelan lapisan jero lan jero sing njamin kekandelan lapisan jero, jero lan jero. karesikan nyetujoni standar.

Artikel iki bakal menehi analisis ing-ambane saka: kangelan technical saka kothong angkat pin lapisan njero-tembok, carane njero-tembok lapisan uniformity mengaruhi asil wafer, lan tombol kontrol kelenjar saka desain proses kanggo kontrol kualitas lan pangiriman.

II. Apa AMAT Hollow Lift Pin?

Pin angkat kothong AMAT minangka komponen penanganan wafer presisi sing digunakake ing peralatan proses semikonduktor. Fungsi utamane yaiku kanggo ngangkat lan posisi wafer sajrone ngisi, unloading, lan proses urutan.

Ora kaya pin angkat padhet konvensional, desain kothong nggabungake rongga internal. Struktur iki nyuda volume materi sakabèhé lan massa termal nalika njaga geometri mekanik sing dibutuhake. Nanging, kanggo aplikasi semikonduktor, manufaktur pin angkat kothong luwih nuntut tinimbang mesin komponen padat konvensional. Akurasi dimensi saka loro lumahing njero lan njaba kudu strictly kontrol, lan concentricity antarane geometris njero lan njaba utamané kritis. Mulane, loro pilihan materi lan pangolahan lapisan penting kanggo kinerja final saka pin angkat.

Kanggo sistem epitaksi AMAT, VETEK Semiconductor nyedhiyakake solusi pin angkat berongga AMAT sing disesuaikan adhedhasar substrat grafit kemurnian dhuwur lan lapisan silikon karbida (SiC) CVD sing padhet. Struktur kothong mbantu nyuda massa materi sing ora perlu nalika njaga struktur mekanik sing dibutuhake kanggo ngangkat wafer; lapisan karbida silikon CVD nyedhiyakake kemurnian dhuwur, tahan kimia, lan stabilitas suhu dhuwur. Pin angkat AMAT 0200-03201 VETEK dirancang khusus kanggo aplikasi epitaksi silikon 300 mm lan bisa diprodhuksi miturut gambar, dimensi, lan syarat proses pelanggan.

III. Struktur VETEK's AMAT Hollow Lift Pin

VETEK saiki fokus ing grafit kemurnian dhuwur + struktur lapisan silikon karbida CVD kanggo pin angkat berongga AMAT. Proses konstruksi dhasar yaiku:

Substrat grafit kemurnian dhuwur → Mesin CNC presisi → lapisan silikon karbida CVD → Inspeksi presisi

Substrat grafit nyedhiyakake pondasi struktural lan cocog kanggo mesin presisi tembok tipis lan geometri kothong. VETEK biasane nggunakake bahan grafit kelas semikonduktor sing diimpor, kalebu bahan saka SGL Carbon lan Toyo Tanso, gumantung saka kabutuhan pelanggan. Lapisan karbida silikon CVD sing kandhel banjur disimpen ing permukaan grafit kanggo mbentuk permukaan kerja semikonduktor protèktif.

Napa Pilih Graphite minangka Substrat?

Kanggo lencana angkat kothong, materi substrat kudu seimbang ing antarane kemampuan mesin, kinerja termal, stabilitas mekanik, lan kompatibilitas proses lapisan. Grafit kemurnian dhuwur utamané cocok amarga menehi ciri ing ngisor iki:

• Stabilitas suhu dhuwur sing apik

• Ekspansi termal sing kurang

• Konduktivitas termal sing apik

• Kapadhetan relatif kurang

• Machinability banget kanggo geometri Komplek

• Kompatibilitas karo proses lapisan silikon karbida CVD

Panggunaan grafit uga ndadekake bisa nggawe struktur kothong lan tembok tipis kanthi presisi dhuwur. VETEK nduweni kemampuan mesin CNC presisi kanggo komponen grafit semikonduktor lan silikon karbida, kanthi proses mesin sing dioptimalake kanggo kontrol dimensi lan kualitas permukaan.

IV. Coating Silicon Carbide CVD: Lapisan Proteksi Kritis

Lapisan karbida silikon CVD minangka salah sawijining fitur paling penting saka pin angkat berongga VETEK AMAT. Lapisan iki mbentuk permukaan silikon karbida sing padhet ing substrat grafit, mbantu nglindhungi grafit sing ndasari saka lingkungan proses.

Kekandelan lapisan silikon karbida CVD standar kanggo komponen VETEK kasebut kira-kira100±20 μm. Kemurnian lapisan kira-kira6N / 99,99995%.

Kapabilitas teknis CVD silikon karbida VETEK sing luwih jembar kalebu lapisan kemurnian dhuwur, ketebalan lapisan sing dikontrol, lan keseragaman ketebalan batch-to-batch. Data teknis nuduhake yen kemurnian lapisan silikon karbida CVD ana ing tingkat 6N-7N. Kanggo proyek pin angkat AMAT tartamtu, spesifikasi lapisan bisa diatur miturut gambar pelanggan lan syarat proses.

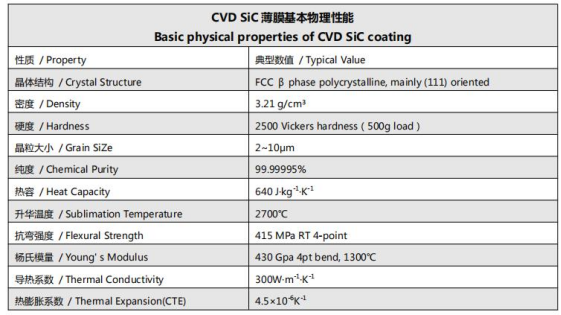

Gambar 2: Sifat fisik dhasar saka lapisan CVD SiC

Napa Lapisan Tembok Batin Penting?

Salah siji aspèk teknis paling tantangan saka AMAT lencana angkat kothong ora mung nutupi lumahing njaba, nanging entuk lapisan stabil lan seragam ing tembok utama saka struktur kothong.

Lumahing njero angel diakses sajrone proses lapisan CVD. Dibandhingake karo permukaan njaba, geometri internal ngenalake tantangan tambahan ing aliran gas, keseragaman deposisi, kontrol ketebalan lapisan, lan konsistensi proses. Mula, kualitas lapisan tembok njero bisa dadi faktor pembeda sing penting ing antarane para pemasok.

VETEK duwe pengalaman ing lapisan karbida silikon CVD saka struktur kothong lan menehi penekanan khusus ing permukaan njero. Lapisan tembok njero sing dikontrol kanthi apik mbantu njaga lapisan karbida silikon protèktif ing saindhenging struktur kothong, tinimbang ninggalake grafit internal sing katon ing lingkungan proses. Iki penting banget nalika pin angkat beroperasi ing kamar proses semikonduktor kanthi suhu dhuwur lan agresif kanthi kimia.

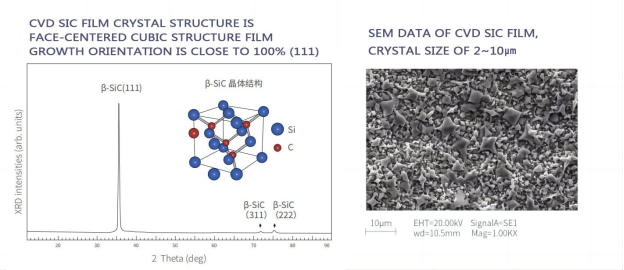

Gambar 3: Struktur kristal mikroskopis saka lapisan silikon karbida CVD

V. Kaluwihan Key VETEK AMAT Kothong Angkat Pins

Sistem bahan kemurnian dhuwur:Kombinasi grafit kemurnian dhuwur lan karbida silikon CVD kemurnian dhuwur dirancang kanggo lingkungan semikonduktor ing ngendi kontrol kontaminasi kritis. Gumantung ing spesifikasi sing dipilih, kemurnian lapisan silikon karbida CVD yaiku 6N.

Standar 100±20 μm lapisan silikon karbida:Kekandelan lapisan standar VETEK kira-kira 100±20 μm, nyedhiyakake ketebalan lapisan praktis kanggo komponen proses semikonduktor, nalika kustomisasi kasedhiya miturut syarat pelanggan.

Kemampuan lapisan njero tembok sing apik banget:Kanggo komponen kothong, lapisan njero tembok minangka salah sawijining bagean sing luwih angel ing proses manufaktur. VETEK wis ngembangake proses lapisan sing bisa nggayuh jangkoan bermutu tinggi ing tembok njero pin angkat kothong, saka simulasi lapangan aliran gas nganti kontrol lapangan suhu, njamin kekandelan lapisan sing konsisten, ikatan sing kuat.

Stabilitas suhu dhuwur:Loro-lorone substrat grafit lan lapisan karbida silikon CVD cocok kanggo lingkungan proses semikonduktor suhu dhuwur. Lapisan karbida silikon CVD nyedhiyakake perlindungan tambahan marang serangan kimia lan degradasi permukaan. Dhaptar data film karbida silikon CVD VETEK konduktivitas termal sing dhuwur, ekspansi termal sing sithik, lan suhu sublimasi kira-kira 2700 °C, nuduhake manawa materi kasebut cocog kanggo aplikasi suhu dhuwur.

Ketahanan kimia lan karat:Lumahing karbida silikon CVD sing padhet menehi ketahanan karat sing luwih apik tinimbang grafit kosong lan bisa tahan gas proses agresif lan lingkungan reresik kimia. Iki mbantu nyuda degradasi substrat lan njaga permukaan komponen sing luwih stabil sajrone siklus proses sing bola-bali.

Mesin presisi lan kustomisasi:Pin angkat kothong mbutuhake kontrol sing tepat saka diameter njaba, diameter njero, kekandelan tembok, dawa, lan konsentrisitas. VETEK nggabungake mesin presisi CNC karo proses lapisan CVD kanggo nggawe komponen semikonduktor kompleks miturut gambar pelanggan. Pin angkat bisa digawe miturut:

• Gambar pelanggan

• Komponen sampel

• Spesifikasi dimensi

• Kekandelan lapisan sing dibutuhake

• Kelas grafit sing dibutuhake

• Syarat proses tartamtu

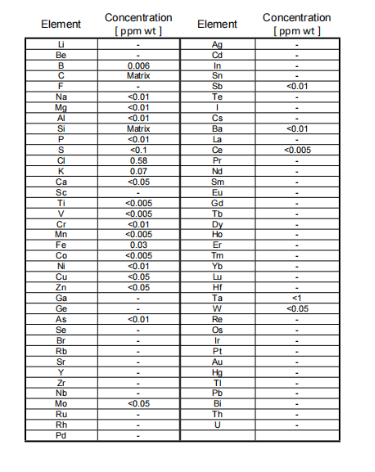

Gambar 4: Laporan uji kemurnian GDMS lapisan silikon karbida CVD

VI. Aplikasi Khas

Silicon epitaxy:Pin angkat digunakake kanggo ngangkat wafer, posisi, lan transfer ing peralatan epitaksi. Produk AMAT 0200-03201 VETEK sing ana ing posisi khusus kanggo aplikasi epitaksi silikon 300 mm.

Sistem penanganan wafer:Pin angkat bisa dadi komponen penanganan wafer presisi kanggo aplikasi sing mbutuhake stabilitas suhu dhuwur, akurasi dimensi, lan kontrol kontaminasi. Lencana angkat wafer kanthi awak tubular berongga kanthi efektif bisa nyuda mundhut panas lokal, saéngga nyuda tandha pin sing umum katon ing wafer mburi ing proses suhu dhuwur (kayata pertumbuhan epitaxial utawa annealing). Mbentuk rongga kothong ing awak pin angkat nyuda massa termal lan nambah keseragaman suhu wafer.

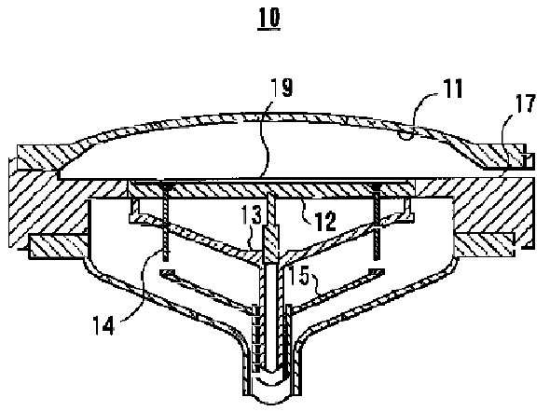

Gambar 5: Skema prinsip kanthi pin angkat kothong nyuda massa termal lan nambah keseragaman suhu wafer

Peralatan proses semikonduktor:Adhedhasar gambar lan conto pelanggan, komponen grafit + CVD silikon karbida sing padha bisa dikembangake kanggo platform peralatan semikonduktor liyane. Portofolio produk semikonduktor VETEK nyakup epitaksi silikon, epitaksi silikon karbida, MOCVD, RTP/RTA, etsa, lan proses semikonduktor liyane.



VII. Proses Manufaktur: Node Kontrol Kunci saka Desain Proses nganti Kontrol Kualitas lan Pangiriman

Produksi pin kothong AMAT melu sawetara langkah kritis, saben kang langsung mengaruhi linuwih produk final lan wafer ngasilaken:

1. Pilihan materi grafit- Pilih kelas grafit kemurnian dhuwur sing cocog (SGL Carbon utawa Toyo Tanso, lsp.) miturut syarat dimensi, kinerja termal, lan kemurnian pelanggan.

2. Presisi mesin CNC- Mesin kosong grafit menyang geometri kothong sing dibutuhake. Perhatian khusus dibayar kanggo diameter njero, diameter njaba, kekandelan tembok, dawa, lan konsentrisitas.

3. Persiapan lumahing- Komponen grafit mesin ngalami reresik lan persiapan permukaan sadurunge lapisan CVD.

4. Lapisan silikon karbida CVD- Simpen lapisan karbida silikon CVD sing padhet ing substrat grafit. Ketebalan lapisan standar kira-kira 100±20 μm, kanthi kemurnian lapisan 6N miturut spesifikasi sing dipilih.

5. Lapisan permukaan njero (langkah teknis kritis)- Kanggo pin angkat kothong, tembok njero diproses kanthi ati-ati kanggo entuk jangkoan lapisan silikon karbida sing stabil. Liwat optimasi simulasi lapangan aliran gas lan kontrol lapangan suhu deposisi sing tepat, kekandelan lapisan konsisten saka port menyang interior jero bolongan, ikatan tenan, lan standar patemon kebersihan bolongan internal.

6. Inspeksi - Komponen sing wis rampung kudu dipriksa kanggo akurasi dimensi, kondisi lapisan, lan syarat liyane sing ditemtokake pelanggan sadurunge dikirim.

Kapabilitas produksi VETEK kalebu pemurnian, mesin CNC, lapisan CVD, lan inspeksi, nyedhiyakake rantai manufaktur terpadu kanggo komponen berbasis karbon semikonduktor.

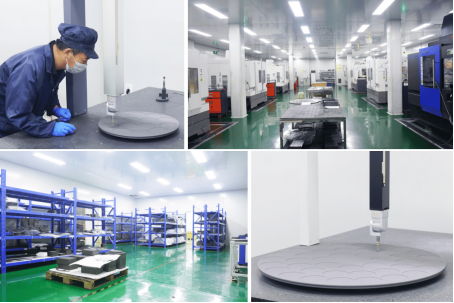

Gambar 6: Produksi bahan semikonduktor VETEK lan basis mesin presisi

VIII. Sample Lead Time

Wektu timbal khas kanggo conto pin angkat kothong AMAT sing disesuaikan kanthi cepet kira-kira 20 dina. Wektu pangiriman nyata bisa beda-beda gumantung saka kerumitan gambar, pilihan materi, syarat lapisan, jumlah, lan syarat inspeksi. Kanggo pesenan baleni utawa produk sing wis mumpuni, jadwal produksi bisa dirembug kanthi kapisah miturut ramalan pelanggan lan tanggal pangiriman sing dibutuhake.

Gambar 7: kemasan produk VETEK AMAT hollow lift pin



IX. Napa Pilih Pin AMAT Hollow Lift VETEK?

VETEK nggabungake pengadaan bahan grafit, mesin presisi, lapisan silikon karbida CVD, lan manufaktur komponen semikonduktor dadi proses produksi terpadu. Kapabilitas utama kalebu:

• Substrat grafit kemurnian dhuwur (SGL Carbon / Toyo Tanso, lsp.)

• Kemurnian lapisan silikon karbida CVD 6N

• Ketebalan lapisan standar 100±20 μm

• Mesin struktur hollow

• Lapisan silikon karbida CVD-dinding batin (kemampuan diferensiasi inti)

• Presisi mesin CNC

• Solusi pin angkat wafer sing kompatibel karo AMAT

• Sampel wektu timbal kanthi cepet kira-kira 20 dina

VETEK nyakup rantai teknis lengkap pangembangan peralatan CVD, pangembangan proses CVD, mesin presisi CNC, lan pemurnian, didhukung dening pusat R&D khusus lan fasilitas produksi bahan semikonduktor.

X. Pitakonan sing Sering Ditakoni (FAQ)

Q1: Apa standar CVD silikon karbida lapisan kekandelan saka VETEK AMAT hollow lift pins?

Kekandelan lapisan standar kira-kira 100±20 μm. Kekandelan spesifik bisa diatur miturut gambar pelanggan lan syarat proses.

Q2: Apa tingkat kemurnian sing bisa digayuh lapisan karbida silikon CVD?

Gumantung ing spesifikasi sing dipilih, kemurnian lapisan kira-kira 6N (99.99995%). Platform karbida silikon CVD VETEK kanthi rutin beroperasi ing tingkat 6N–7N.

Q3: Napa lapisan njero tembok kritis kanggo pin angkat berongga?

Geometri internal angel dilapisi kanthi seragam. Jangkoan karbida silikon ing tembok njero kualitas dhuwur nyegah substrat grafit ora kena ing suhu dhuwur, lingkungan proses kimia sing aktif lan minangka faktor pembeda utama kanggo linuwih jangka panjang. Keseragaman lapisan njero tembok langsung ana gandhengane karo kebersihan bolongan internal lan asil wafer.

Q4: Apa VETEK bisa nggawe miturut gambar utawa conto OEM?

ya wis. VETEK bisa nggawe miturut gambar pelanggan, nomer bagean OEM (kayata AMAT 0200-03201), komponen sampel, spesifikasi dimensi, bahan grafit sing dibutuhake, lan syarat lapisan.

Q5: Apa wektu timbal sampel khas?

Wektu timbal sampel sing khas yaiku udakara udakara 20 dina. Pangiriman nyata gumantung saka kerumitan gambar, pilihan materi, syarat lapisan, jumlah, lan kabutuhan inspeksi.

XI. Ringkesan

Sanajan pin angkat kothong AMAT minangka komponen semikonduktor sing relatif cilik, syarat manufaktur kasebut ora gampang. Geometri tembok tipis, syarat concentricity sing ketat, operasi suhu dhuwur, kontrol kontaminasi, lan kombinasi lapisan permukaan njero nggawe komponen proses semikonduktor khusus.

Solusi saiki VETEK nganggo grafit kemurnian dhuwur kanthi lapisan silikon karbida CVD, nggabungake kemampuan mesin lan karakteristik termal grafit kanthi kemurnian dhuwur, tahan kimia, lan stabilitas suhu dhuwur saka karbida silikon CVD. Kanthi kekandelan lapisan standar 100±20 μm, kemurnian nganti 6N, pilihan bahan grafit SGL lan Toyo Tanso, lan kemampuan lapisan njero tembok, VETEK bisa nyedhiyakake solusi pin angkat berongga AMAT sing disesuaikan kanggo penanganan wafer semikonduktor lan aplikasi epitaksi silikon.

Kanggo pelanggan sing nggoleki supplier alternatif sakaAMAT 0200-03201 kothong wafer angkat pin,utawakomponen semikonduktor grafit dilapisi silikon karbida liyane,VETEK bisa ngevaluasi gambar utawa conto lan menehi solusi manufaktur sing disesuaikan.
