Silicon Carbide Epitaxy Kab

Nyiapake epitaksi silikon karbida kualitas dhuwur gumantung ing teknologi canggih lan peralatan lan aksesoris peralatan. Saiki, metode pertumbuhan epitaksi silikon karbida sing paling akeh digunakake yaiku deposisi uap kimia (CVD). Nduweni kaluwihan saka kontrol sing tepat saka kekandelan film epitaxial lan konsentrasi doping, kurang cacat, tingkat wutah Moderate, kontrol proses otomatis, etc., lan teknologi dipercaya sing wis kasil Applied komersial.

Silicon carbide CVD epitaxy umume nganggo tembok panas utawa peralatan CVD tembok sing anget, sing njamin kelanjutan lapisan epitaxy 4H kristal SiC ing kahanan suhu wutah dhuwur (1500 ~ 1700 ℃), tembok panas utawa CVD tembok anget sawise pembangunan taun, miturut hubungan antarane arah aliran udara mlebu lan lumahing landasan, kamar Reaksi bisa dipérang dadi reaktor struktur horisontal lan reaktor struktur vertikal.

Ana telung pratondho utama kanggo kualitas tungku epitaxial SIC, sing pisanan yaiku kinerja pertumbuhan epitaxial, kalebu keseragaman ketebalan, keseragaman doping, tingkat cacat lan tingkat pertumbuhan; Kapindho yaiku kinerja suhu peralatan kasebut dhewe, kalebu tingkat pemanasan / pendinginan, suhu maksimal, keseragaman suhu; Pungkasan, kinerja biaya peralatan kasebut dhewe, kalebu rega lan kapasitas unit siji.

Telung jinis tungku pertumbuhan epitaxial silikon karbida lan beda aksesoris inti

CVD horisontal tembok panas (model khas PE1O6 perusahaan LPE), CVD planet tembok panas (model khas Aixtron G5WWC/G10) lan CVD tembok kuasi-panas (diwakili dening EPIREVOS6 saka perusahaan Nuflare) minangka solusi teknis peralatan epitaxial mainstream sing wis diwujudake. ing aplikasi komersial ing tataran iki. Telung piranti teknis kasebut uga duwe ciri dhewe lan bisa dipilih miturut panjaluk. Struktur kasebut ditampilake ing ngisor iki:

Komponen inti sing cocog yaiku kaya ing ngisor iki:

(a) Hot wall jinis horisontal inti bagean- Parts Halfmoon kasusun saka

Isolasi hilir

Isolasi utama ndhuwur

Setengah bulan ndhuwur

Isolasi hulu

Bagian transisi 2

Bagean transisi 1

Nozzle udara njaba

Tapered snorkel

Nozzle gas argon njaba

nozzle gas argon

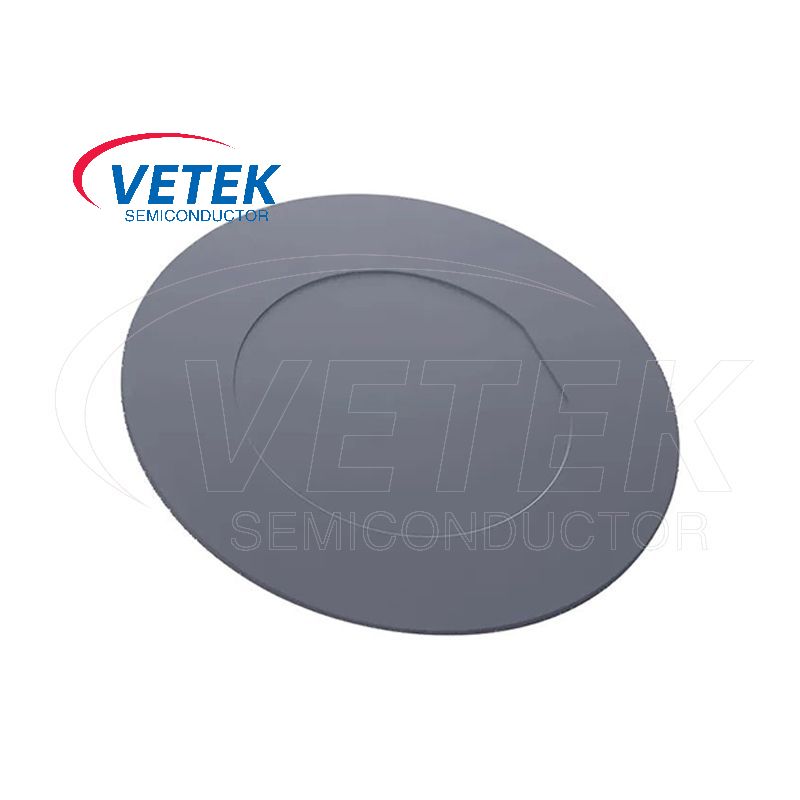

piring support wafer

Pin tengah

Pengawal tengah

Tutup proteksi kiwa hilir

Tutup perlindungan tengen hilir

Tutup perlindungan kiwa hulu

Tutup proteksi sisih tengen hulu

Tembok sisih

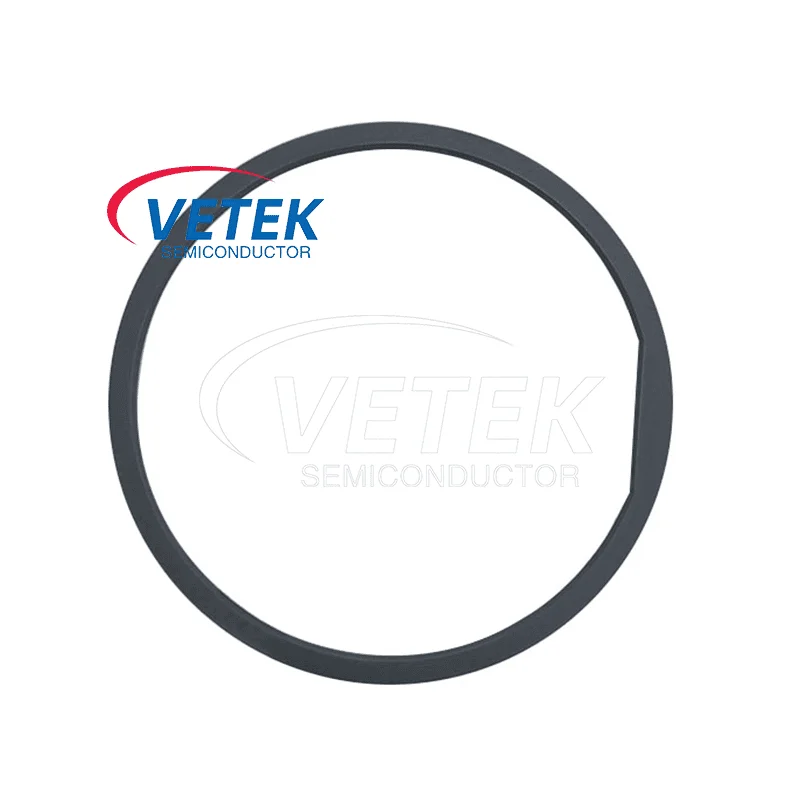

Ring grafit

Dirasakake protèktif

Dhukungan felt

Blok kontak

silinder stopkontak gas

(b) Tipe planet warm wall

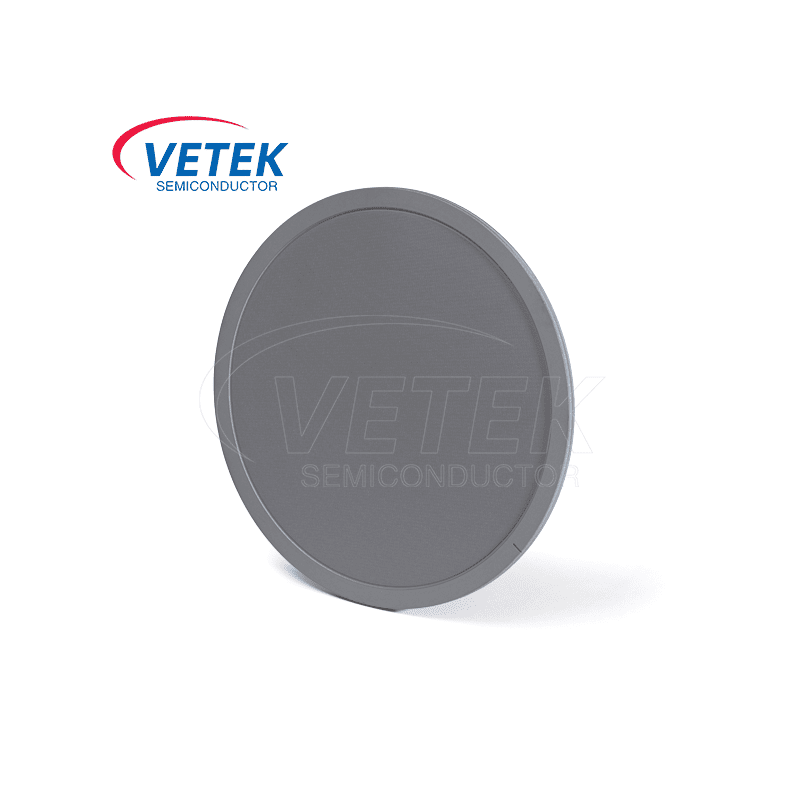

SiC coating Planetary Disk & TaC coated Planetary Disk

(c) Tipe quasi-thermal wall standing

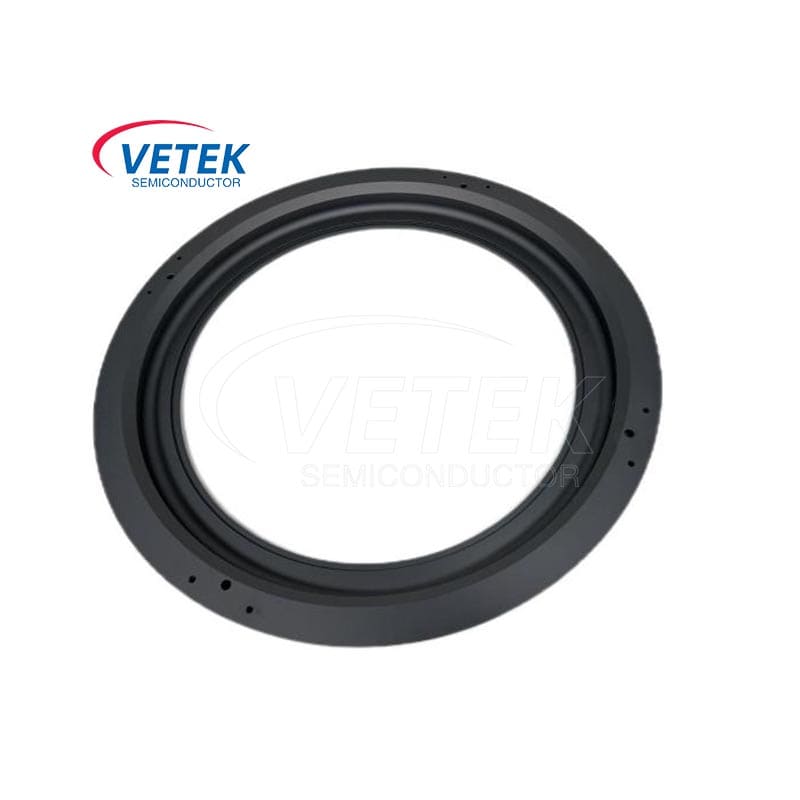

Nuflare (Jepang): Perusahaan iki nawakake tungku vertikal dual-chamber sing nyumbang kanggo nambah asil produksi. Peralatan kasebut nduweni rotasi kacepetan dhuwur nganti 1000 revolusi per menit, sing migunani banget kanggo keseragaman epitaxial. Kajaba iku, arah aliran udara beda karo peralatan liyane, kanthi vertikal mudhun, saéngga nyuda produksi partikel lan nyuda kemungkinan tetesan partikel sing tiba ing wafer. We nyedhiyani inti SiC dilapisi komponen grafit kanggo peralatan iki.

Minangka pemasok komponen peralatan epitaxial SiC, VeTek Semiconductor duwe komitmen kanggo nyedhiyakake komponen lapisan sing berkualitas tinggi kanggo ndhukung implementasine sukses SiC epitaxy.
