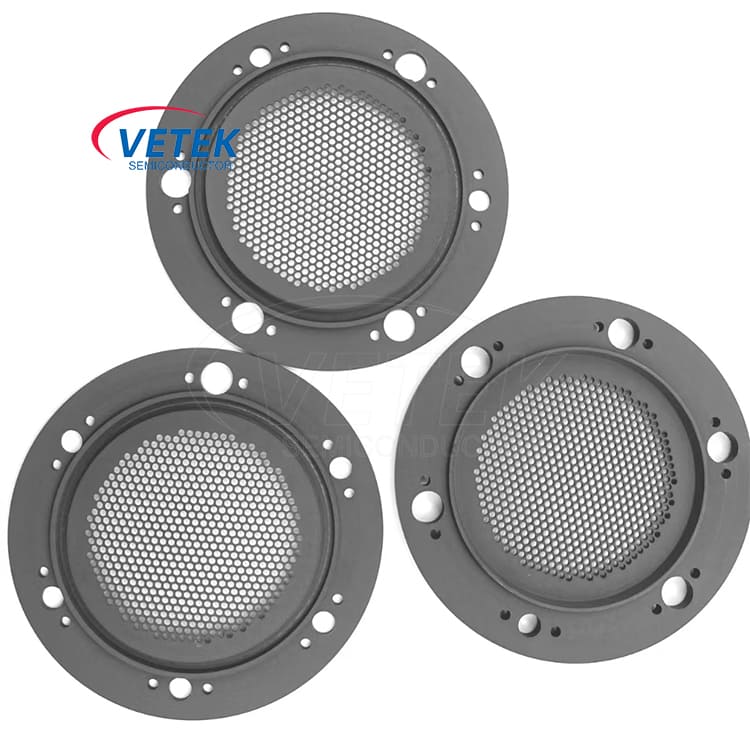

Sumbangan SPUTTER Ion

Beam ion utamané digunakake kanggo etsa ion, lapisan ion lan injeksi plasma. Peranan kothak sumber Ion Beam Sputter yaiku kanggo mbedakake ion lan nyepetake menyang energi sing dibutuhake. Vetek Semiconductor nyedhiyakake grafit ion beam kemurnian dhuwur Ion Beam Sputter sumber kothak kanggo lensa optik ion beam polishing, modifikasi wafer semikonduktor, etc. Sugeng takon bab produk selaras.

Sumber balok ion minangka sumber plasma dipasang karo kothak lan bisa ngilangi ion. OiDT (teknologi plasma Oxford) Bagean Ion, kalebu telung komponen utama: ruangan sing ngeculake, kothak, lan neutralisasi.

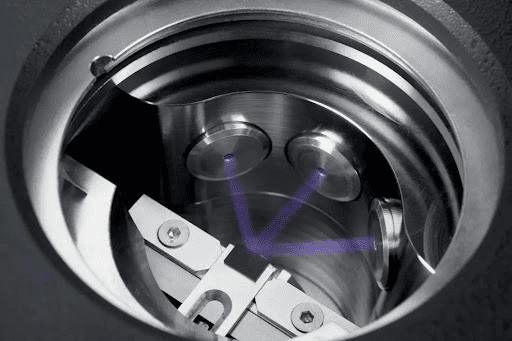

The Schematic diagram of the Ion Beam Sputter sources grid working

Gambar Skematik saka sumber kacang buncis ion


● kamar sing ora disusupiyaiku ruang kuarsa utawa aluminium sing diubengi dening antena frekuensi radio. Efek kasebut yaiku kanggo ngionisasi gas (biasane argon) liwat medan frekuensi radio, ngasilake plasma. Medan frekuensi-radio excites elektron bebas, nyebabake atom gas dipérang dadi ion lan elektron, kang siji mrodhuksi plasma. Tegangan mburi nganti pungkasan antena RF ing kamar discharge dhuwur banget, sing duweni efek elektrostatik ing ion, nggawe ion energi dhuwur.

● Peranan kothaking sumber ion punika mbedah ion lan akselerasi menyang energi sing dibutuhake. Kothak sumber sinar ion OIPT dumadi saka 2 ~ 3 kothak kanthi pola tata letak tartamtu, sing bisa mbentuk sinar ion sing amba. Fitur desain kothak kalebu jarak lan lengkungan, sing bisa diatur miturut syarat aplikasi kanggo ngontrol energi ion.

● NeutralisasiApa sumber elektron sing digunakake kanggo netralake biaya ionik ing balok ion, nyuda bedane balok ion, lan nyegah ngisi daya chip utawa target sputtering. Optimalake interaksi ing antarane neutralisasi lan paramèter liyane kanggo ngimbangi macem-macem parameter kanggo asil sing dikarepake. Penyebaran balok ion kena pengaruh pirang-pirang paramèter, kalebu gas nyebarake gas lan macem-macem voltase lan paramèter saiki.


Proses sumber sinar ion OIPT ditingkatake kanthi nempatake layar elektrostatik ing ruang kuarsa lan nggunakake struktur telung kothak. Layar elektrostatik nyegah lapangan elektrostatik saka ngetik sumber ion lan kanthi efektif nyegah deposisi lapisan konduktif internal. Struktur telung kothak kalebu kothak shielding, kothak nyepetake lan kothak decelerating, kang sabenere bisa nemtokake energi lan drive ion kanggo nambah collimation lan efficiency saka ion..

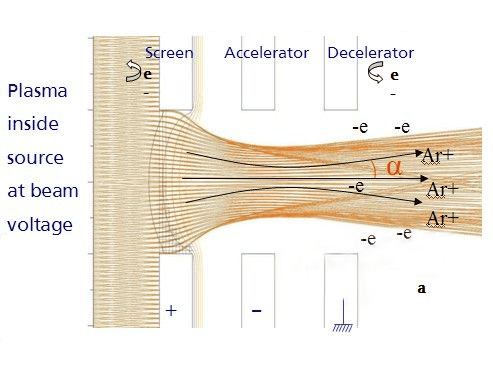

Plasma inside source at beam voltage

Figure 1. Plasma nang sumber ing voltase beam


Plasma inside source at beam voltage

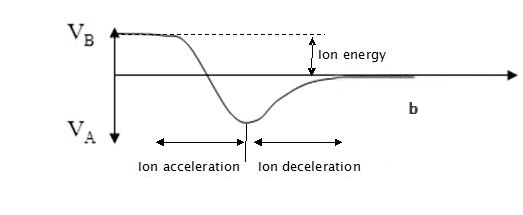

Gambar2. Plasma ing sumber ing voltase balok

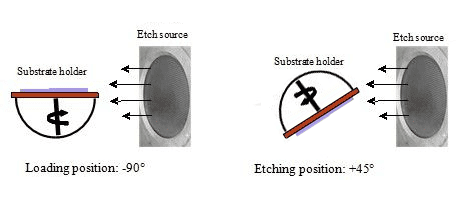

Gambar 3. Gambar Skematik saka balok Ion lan sistem pemeseksi

Teknik etching utamane dadi rong kategori:


● Ion Beam Etching with Inert Gases (IBE)Cara iki kalebu nggunakake gas inert kayata argon, xenon, neon, utawa kripton kanggo etsa. IBE nyedhiyakake etsa fisik lan ngidini pangolahan logam kaya emas, platinum, lan paladium, sing biasane ora cocok kanggo etsa ion reaktif. Kanggo bahan multilayer, IBE minangka cara sing disenengi amarga kesederhanaan lan efisiensi, kaya sing katon ing produksi piranti kaya Magnetic Random Access Memory (MRAM).


● Reactive ion Beam Etching (Ribe): Ribe duwe tambahan tambahan gas reaktif kayata SF6, CHF3, CF4, O2, utawa CL2 kanggo ngganggu gas kaya Argon. Teknik iki nambah tarif etching lan pilihan materi kanthi ngenalake reaktivitas kimia. Ribe bisa dikenalake kanthi nggunakake sumber etching utawa liwat lingkungan sing ngubengi chip ing platform substrat. Cara sing terakhir, dikenal minangka Beam Ion Bersama Bantu Beam (Caibe), nyedhiyakake efisiensi sing luwih dhuwur lan ngidini karakteristik etching sing dikontrol.


Ion Beam Etching nawakake macem-macem kaluwihan ing alam pangolahan materi. Luwih saka kapasitas kanggo etch macem-macem bahan sing maneka warna, sanajan kanggo sing tradisional kanggo teknik letus plasma. Salajengipun, metode ngidini kanggo mbentuk profil sidewall liwat sampel miring, nambah presisi proses etching. Kanthi ngenalake gas reaktif, ion belang etching bisa ngundhakake tarif etch kanthi signifikan, nyedhiyakake cara kanggo ngilangi materi.


Teknologi kasebut uga menehi kontrol independen babagan paramèter kritis kayata arus lan energi sinar ion, nggampangake proses etsa sing cocog lan tepat. Utamane, etsa sinar ion nduweni keterulangan operasional sing luar biasa, njamin asil sing konsisten lan dipercaya. Kajaba iku, nuduhake keseragaman etch sing luar biasa, sing penting kanggo nggayuh penghapusan materi sing konsisten ing permukaan. Kanthi keluwesan proses sing amba, etsa sinar ion minangka alat sing serbaguna lan kuat ing fabrikasi material lan aplikasi mikrofabrikasi.


Napa materi grafit Vetek Semiconductor cocog kanggo nggawe kisi sinar ion?

● Konduktivitas: Graphite nampilake konduktivitas sing apik, sing penting kanggo balok balok ion supaya bisa dadi balok ion kanthi efektif kanggo nyepetake utawa dekorasi.

● Stabilitas Kimia: Grafit punika kimia stabil, saged nolak erosi kimia lan karat, saéngga njaga integritas struktural lan stabilitas kinerja.

● Kekuwatan Mekanik: Grafit nduweni kekuatan mekanik lan stabilitas sing cukup kanggo nahan gaya lan tekanan sing bisa kedadeyan sajrone percepatan sinar ion.

● stabilitas suhu: Grafis nuduhake stabilitas sing apik ing suhu sing dhuwur, mbisakake lingkungan suhu ing jero ruangan ion ing peralatan ion tanpa gagal utawa cacat.

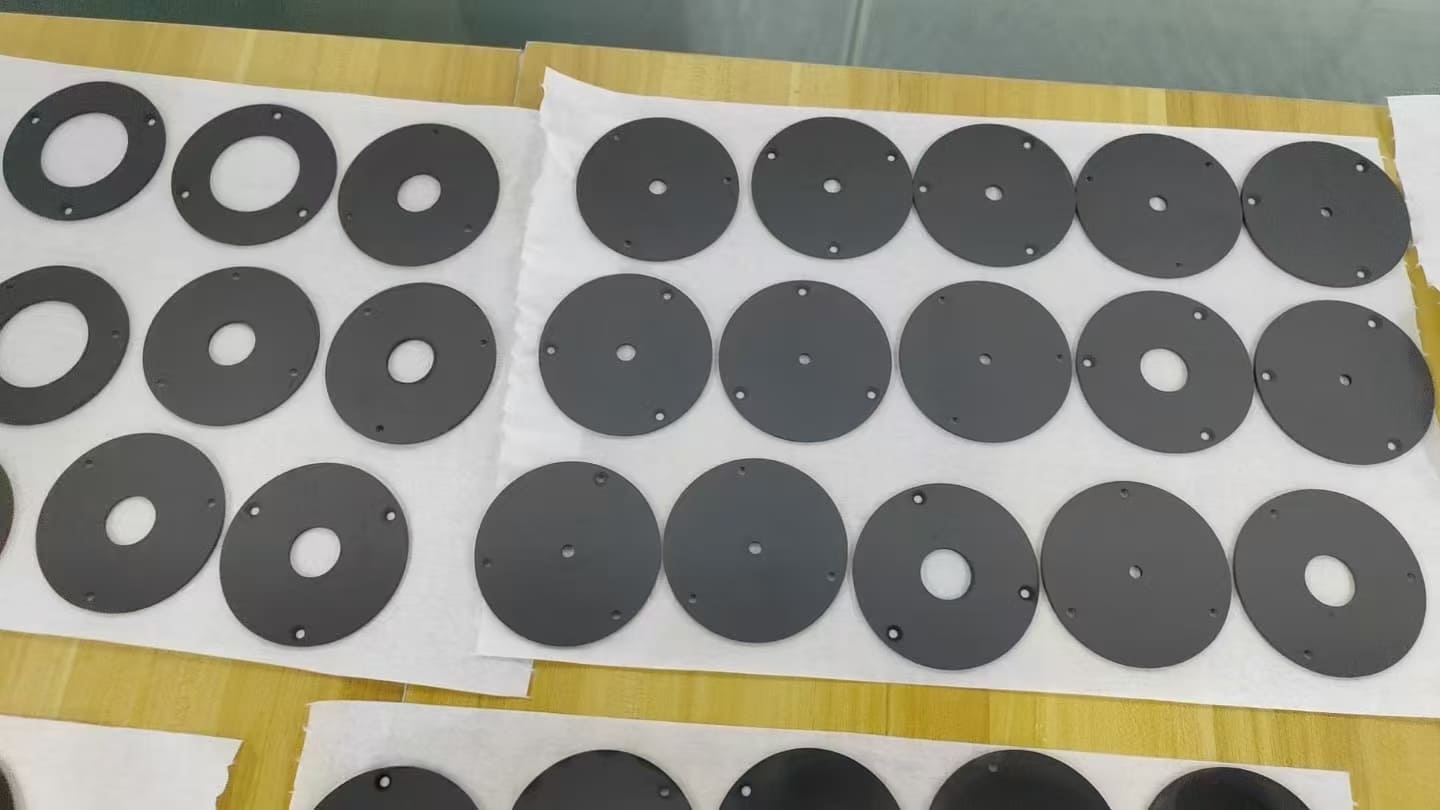

VeTek Semiconductor Ion Beam Sputter sumber produk grid:

Vetek Semiconductor Ion Beam Sputter sources grid products
