Kesimpulan inti:Milih CVD SiC sing tepat, lapisan TaC utawa Solid SiC langsung nemtokake tingkat partikel lan umur komponen ing garis epitaksi / etsa. Artikel iki nyedhiyakake wates pilihan sing jelas miturut suhu, atmosfer lan proses, dicocogake karo solusi panggantos peralatan utama lan metrik kunci, kanggo mbantu sampeyan nggawe keputusan kanthi cepet lan nyuda resiko.

Ing pangolahan GaN MOCVD, susceptor sing dilapisi SiC adhedhasar grafit biasane bisa beroperasi kanthi stabil nganti atusan jam ing 1100 ° C ing atmosfer NH₃/H₂; Nanging, amarga lapangan termal ora seragam, beda umur lapisan antarane wilayah pinggir lan tengah bisa ngluwihi 50%. Ing proses wutah kristal SiC PVT, nalika suhu ngluwihi 1600 ° C, lapisan SiC wiwit sublime lan decompose, mbutuhake ngalih menyang lapisan TaC utawa solusi Solid SiC. Konsekuensi saka milih bahan komponen sing salah - paling apik, ngganti bahan konsumsi saben 2-3 sasi; paling awon, kethokan saka kabeh tungku wafer amarga kontaminasi partikel. Artikel iki ditulis dening tim teknis VeTek Semiconductor (ing panuntun dhumateng Dr. Xiao), ngarahake nggawe kerangka keputusan sistematis "model peralatan → kondisi proses → pilihan komponen → pangarepan umur" kanggo insinyur epitaxy / etching / PVT, mbantu sampeyan cocog karo bahan, partikel kontrol, lan ngevaluasi supplier kanthi cepet.

1. Carane Pilih SiC Coating, TaC Coating utawa Solid SiC Adhedhasar Kondisi Proses?

Kesimpulan inti:Temtokake telung dimensi "suhu → atmosfer → jinis proses": prioritasake lapisan CVD SiC ing ≤1600 ° C; pilih TaC kanggo> 2000 ° C utawa atmosfer korosif banget; prioritasake Solid SiC kanggo skenario etsa lan kebersihan ultra-dhuwur.

Nalika nggawe pilihan baris produksi nyata, engineers paling asring takon: "Kanggo peralatan Aixtron / Veeco, mlaku GaN utawa SiC epitaxy, ing suhu apa lan ing atmosfer apa, lapisan apa sing kudu digunakake?" Jawaban iki ora rumit, nanging telung dimensi kudu disambungake bebarengan.

Jendela Suhu minangka Ambang Kapisan

Lapisan CVD SiC isih bisa njaga integritas struktur ing ngisor kira-kira 2000-2100 ° C. Ngluwihi kisaran iki, penguapan sing ora cocog (volatilisasi silikon preferensial) dumadi, sing ndadékaké permukaan kasar lan tambah partikel. Lapisan TaC nduweni titik leleh nganti 3880 ° C lan bisa njaga tekanan uap sing sithik banget sanajan ing lingkungan pertumbuhan kristal PVT ing ndhuwur 2400 ° C. Solid SiC ora duwe masalah antarmuka lapisan-substrat lan cocok kanggo komponen kamar etsa sing kena kejut termal bola-bali.

Atmosfer lan Corrosivity Nemtokake Coating Stabilitas Kimia

Ing lingkungan sing ngemot NH₃, H₂ utawa gas basis klorin, lapisan SiC tumindak apik, nanging tingkat korosi SiC dening hidrogen suhu dhuwur luwih dhuwur tinimbang TaC. Data eksperimen nuduhake yen tingkat korosi TaC ing amonia suhu dhuwur kira-kira 1/6 saka SiC, lan ing hidrogen bisa nganti 1/10. Mulane, kondisi standar kanggo epitaxy SiC utawa GaN MOCVD biasane nggunakake lapisan SiC, nalika skenario karat dhuwur utawa suhu ultra-dhuwur kudu ngalih menyang TaC.

Jinis Proses lan Cocokake Fungsi Komponen

• GaN MOCVD / Si epitaxy: Utamakan grafit kemurnian tinggi + susceptor dilapisi CVD SiC, dering preheat

• wutah kristal SiC PVT: Nyaranake banget lapisan TaC kanggo komponen zona panas grafit

• Plasma etching (Fokus Ring, etc.): Solid SiC utawa SiC-dilapisi grafit loro bisa, gumantung ing syarat partikel lan biaya

• Chamber bagean kritis arang banget sensitif partikel: Prioritas Solid SiC tanpa antarmuka lapisan

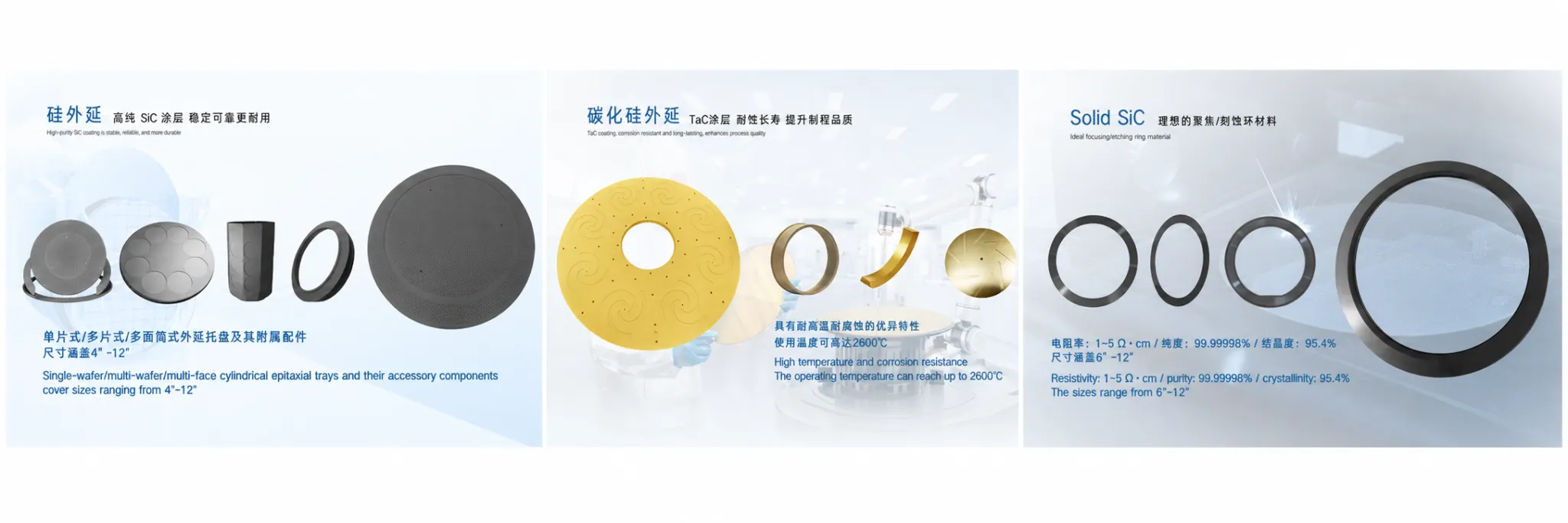

Gambar 1 - Pameran Produk Utama VeTek

2. Aixtron / Veeco Graphite Susceptor Kompatibilitas lan Solutions Panggantos Custom

Kesimpulan inti:VeTek ndhukung kustomisasi 1: 1 adhedhasar gambar pelanggan utawa suku cadang asli, nyakup platform utama kayata Aixtron G10, Veeco K465i, ASM Epsilon, lsp. Produk standar bisa dikirim kanthi cepet; bagean adat biasane njupuk 3-6 minggu.

Sing paling dikuwatirake dening insinyur yaiku "apa bisa digawe," nanging "apa bisa stabil kaya bagean asli, kanthi wektu timbal sing bisa dikontrol, lan laporan pemeriksaan lengkap kasedhiya." Salah sawijining kabisan inti VeTek yaiku kustomisasi lengkap miturut gambar nalika tetep kompatibel karo merek peralatan utama.

Referensi Cepet Kompatibilitas Peralatan Utama

Tabel ing ngisor iki bisa digunakake langsung kanggo review teknis internal utawa evaluasi pengadaan:

Ing proyek nyata, kita asring nampa suku cadang asli utawa gambar CMM saka pelanggan. Tim teknis bakal, sawise nyantosakaké cocog lapangan termal lan toleransi dimensi, menehi Rekomendasi ing kemurnian substrate, kekandelan lapisan lan roughness lumahing, lan nyedhiyani conto kanggo customer ing-alat verifikasi.

3. Metrik Kunci kanggo Keseragaman Kekandelan Lapisan CVD SiC lan Kontrol Partikel

Kesimpulan inti:Kekandelan uniformity kontrol ing ± 5%, Kapadhetan cedhak karo nilai teoritis, lan roughness lumahing controllable minangka inti kanggo suppressing wêdakakêna shedding lan kontaminasi partikel. Target kemurnian ngisor 5 ppm, karo impurities logam kritis dilacak dening GDMS / ICP-OES.

Masalah partikel meh dadi ngimpi elek saben insinyur epitaksi. Sawise lapisan kasebut duwe bintik-bintik tipis, pori-pori utawa retakan mikro, wêdakakêna bakal ngeculake ing siklus termal sing bola-bali lan serangan gas korosif, kanthi langsung ningkatake Kapadhetan cacat wafer.

Kekandelan lan Keseragaman

Ketebalan lapisan CVD SiC khas yaiku 100-200 μm. Liwat parameter proses lan kontrol lapangan aliran, VeTek nyetabilake keseragaman ketebalan sajrone ± 5%. Sawise luwih saka 1000 siklus kejut termal (suhu kamar ↔ 1100 ° C), lapisan kasebut ora nuduhake delaminasi lan bisa nyukupi syarat GaN MOCVD sing ketat babagan cacat partikel ≤0.1 / cm².

Kemurnian lan Inspeksi

Sakabèhé kemurnian lapisan lan komponen bisa luwih murah tinimbang 5 ppm, kanthi sawetara produk tekan 99,99995%. Kita nggunakake ICP-OES lan GDMS kanggo analisis logam tilak kanggo mesthekake impurities kritis kayata Fe lan Ni tetep ing tingkat kontrol, Nyingkiri gangguan karo doping lapisan epitaxial utawa konsentrasi operator.

Kapadhetan lan Kondisi lumahing

Lapisan polikristalin β-SiC sing dibentuk dening proses CVD nduweni kapadhetan sing cedhak karo nilai teoritis (kira-kira 3,21 g / cm³) kanthi porositas sing sithik banget. roughness lumahing (Ra) bisa diatur miturut syarat proses customer, mesthekake interlocking mechanical cukup nalika Nyingkiri dadi sumber generasi partikel.

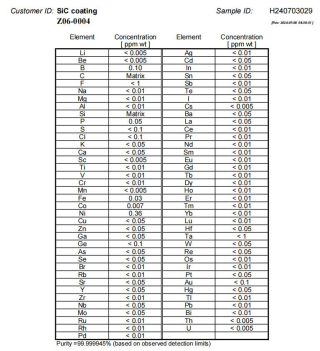

Gambar 2 - Laporan Inspeksi GDMS kanggo Coating SiC CVD

4. Studi Kasus: Ngrampungake Edge Yellowing kanggo Ngapikake Hasil Coating saka 50% dadi 90%

Kesimpulan inti:Kanthi ngontrol tingkat deposisi awal lan lapangan aliran kanthi tepat kanggo ngilangi stres mikro, VeTek nambah asil lapisan susceptor grafit MOCVD pelanggan saka udakara 50% nganti 90%, lan umur layanan luwih dawa.

Iki minangka crita nyata sing kedadeyan ing jalur produksi. Pelanggan nglaporake pinggiran kuning lan cenderung ngethok ing sawetara susceptor grafit, nyebabake asil lapisan sakabèhé saka batch kanggo nglayang watara 50% kanggo dangu, karo biaya pangopènan baris dhuwur lan resiko wafer.

Sawise tim teknis sing dipimpin dening Dr. Xiao campur tangan, rong arah difokusake: pisanan, tingkat deposisi ing tahap awal cepet banget, nyebabake akumulasi stres internal ing lapisan; kapindho, beda lapangan aliran antarane wilayah pinggiran lan tengah mimpin kanggo lokal liwat-kekandelan utawa ing-kekandelan. Kanthi ngoptimalake rasio MTS / H₂, profil suhu deposisi lan desain lapangan aliran fixture, stres mikro dibebasake kanthi efektif. Wekasanipun, asil lapisan saka kumpulan lan produksi sakteruse stabil ndhuwur 90%, siklus panggantos customer cetha lengkap, lan keluhan partikel dropped Ngartekno.

Kasus iki nduduhake: "bisa jas" mung titik wiwitan; "lapisan kanthi stabil, tahan suwe, lan ngontrol partikel" yaiku para insinyur nilai nyata. Data luwih banter tinimbang promosi apa wae.

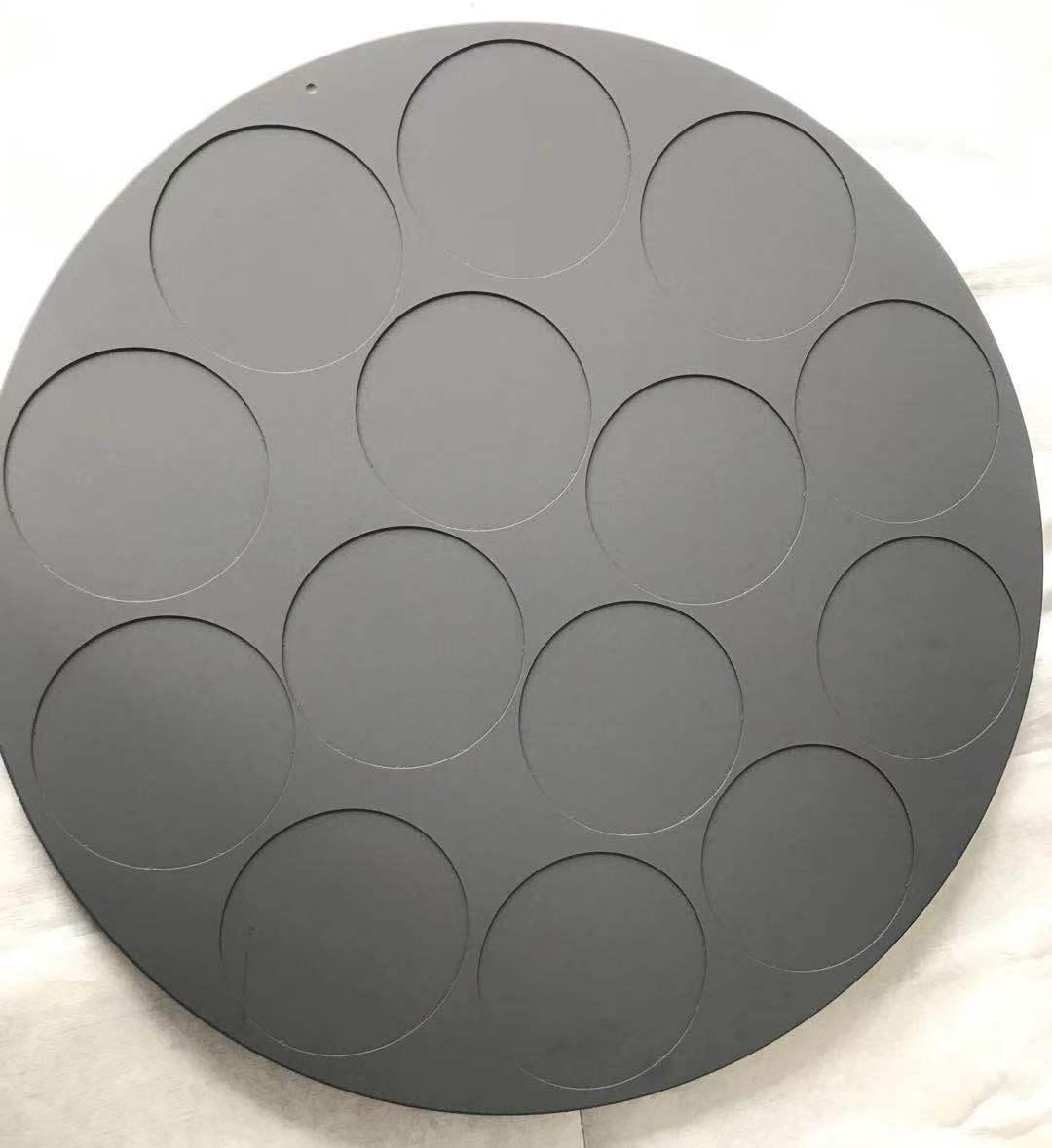

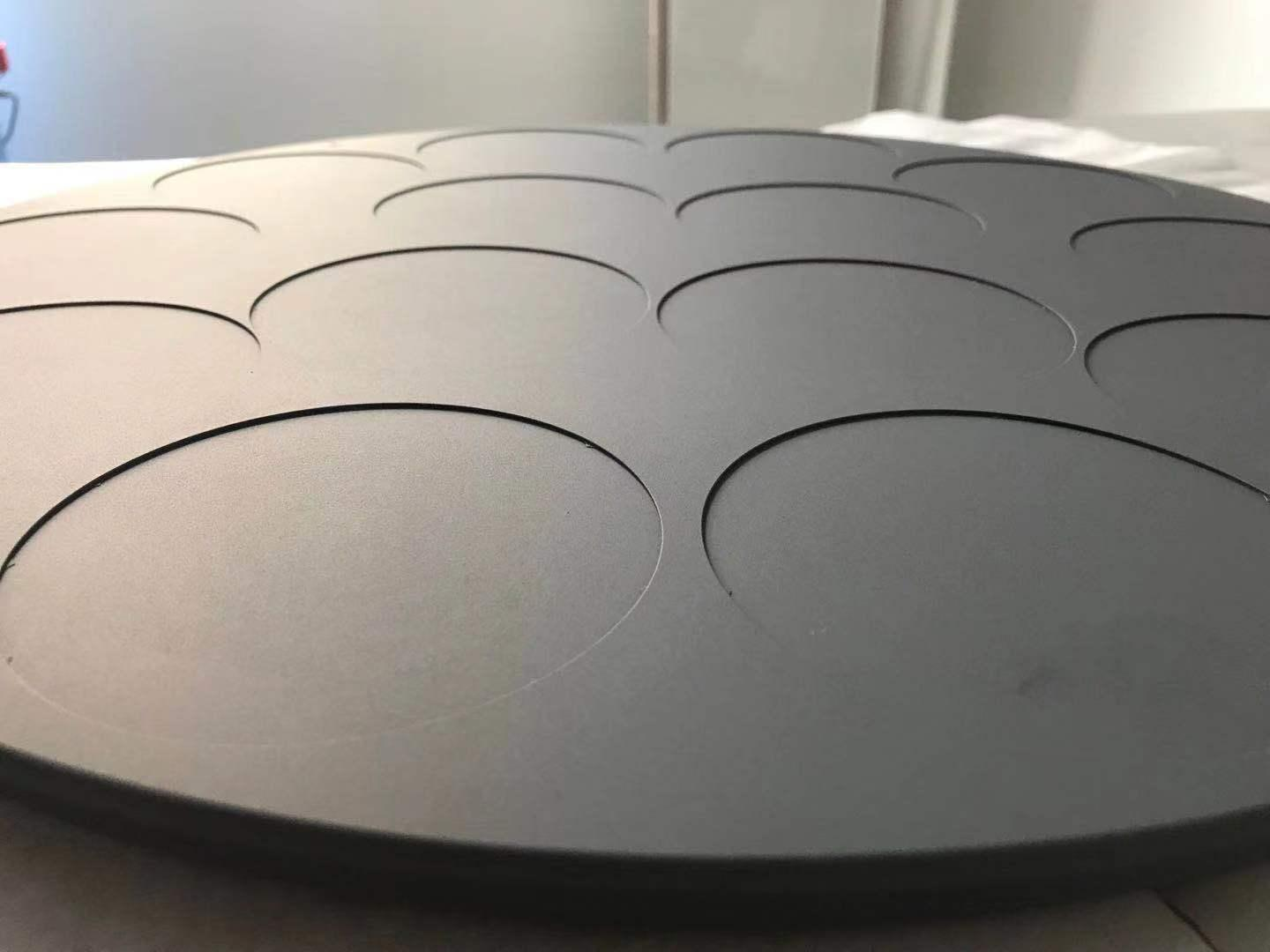

Gambar 3 - Susceptor Graphite Coated Silicon Carbide CVD kanthi Kemurnian Tinggi kanthi Werna Permukaan Seragam lan Ora Ana Cacat

5. Bedane antarane SiC Padat lan Bagean Grafit Dilapisi lan Skenario sing Bisa Ditrapake

Kesimpulan inti:Bagean grafit sing dilapisi duwe biaya sing luwih murah lan respon termal sing luwih cepet, cocok kanggo paling susceptors epitaxy; Solid SiC ora duwe risiko antarmuka lan resistensi plasma sing luwih kuat, cocog kanggo komponen etsa sing dibutuhake lan skenario umur sing dawa banget.

Akeh rapat pilihan berjuang karo: apa kita kudu nggunakake grafit sing dilapisi utawa langsung menyang Solid SiC? Loro-lorone ora mung babagan "sing luwih apik," nanging trade-off antarane skenario aplikasi lan total biaya kepemilikan (TCO).

Kauntungan saka bagean grafit sing dilapisi:Konduktivitas termal substrat sing dhuwur, panas sing cepet, biaya sing bisa dikontrol; lapisan menehi alangi kimia lan dipatèni partikel. Cocog kanggo susceptors epitaxy GaN / SiC ukuran gedhe sing mbutuhake keseragaman termal sing dhuwur.

Keuntungan saka Solid SiC:Monolitik β-SiC tanpa antarmuka lapisan-substrat, ora ana risiko delaminasi; kemurnian bisa tekan 5N-7N, resistance pinunjul kanggo erosi plasma, cocok kanggo bagean etching kritis kayata dering fokus lan showerheads, karo umur nganti 2000+ jam.

6. Komponen Manajemen Siklus Urip Lengkap lan Nilai Reresik & Regenerasi

Kesimpulan inti:Saka ngawasi instalasi lan peringatan anomali kanggo reresik & regenerasi profesional, mbentuk manajemen loop tertutup bisa nyuda TCO kanthi signifikan lan nyuda frekuensi pengadaan bagean anyar. VeTek nyedhiyakake layanan reresik khusus kanggo Aixtron / Veeco lan peralatan liyane.

Akeh pabrik nganggep bagean sing dilapisi minangka bahan konsumsi "nggunakake lan mbuwang". Ing kasunyatan, sawise reresik profesional lan regenerasi, bagean owahan saka komponen bisa dibalèkaké menyang tingkat partikel lan kinerja termal cedhak bagean anyar, utamané susceptors lan dering preheat kanggo platform Aixtron lan Veeco.

Disaranake nggawe log siklus urip sing prasaja: rekam wektu instalasi, jam operasi kumulatif, kondisi permukaan sawise saben reresik, lan asil tes partikel. Mung nalika lapisan nuduhake yellowing ketok, delamination lokal, utawa ngengkel ngluwihi partikel kudu kaputusan panggantos bakal micu, tinimbang scrapping prematurly adhedhasar raos.

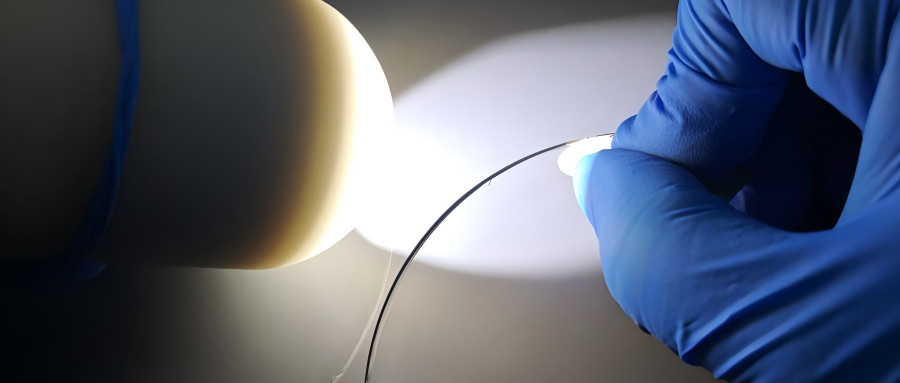

Gambar 4 - Layanan Pembersihan Bagian Graphite Coating CVD SiC

7. Titik Evaluasi Supplier lan Kapabilitas Layanan VeTek

Kesimpulan inti:Fokus ing sistem ISO9001, laporan inspeksi lengkap (GDMS/ICP-OES), dhukungan sampel, keandalan lead-time, lan kemampuan komunikasi teknis Inggris. VeTek duwe dhukungan 24/7 lan pengalaman layanan pelanggan ing luar negeri.

Kanggo pelanggan utawa pabrik internasional kanthi syarat kualifikasi pemasok sing ketat, titik-titik ing ngisor iki penting banget:

• Sistem kualitas: ISO9001, proses dikontrol lan bisa dilacak.

• Kemampuan inspeksi: Nyedhiyakake laporan analisis materi lengkap kanggo lapisan lan substrat.

• Sampel lan wektu timbal: Dhukungan evaluasi sampel; produk standar dikirim cepet, bagean adat biasane 3-6 minggu, pesenan urgent bisa cepet nalika rembugan.

• Komunikasi teknis: Tim sales lan teknik bisa komunikasi kanthi lancar nganggo basa Inggris, nyuda biaya komunikasi kanggo pelanggan ing luar negeri.

• Tanggepan sawise-sales: Nyedhiyani dhukungan teknis lan bantuan analisis kegagalan nalika lapisan utawa komponen nuduhake anomali.

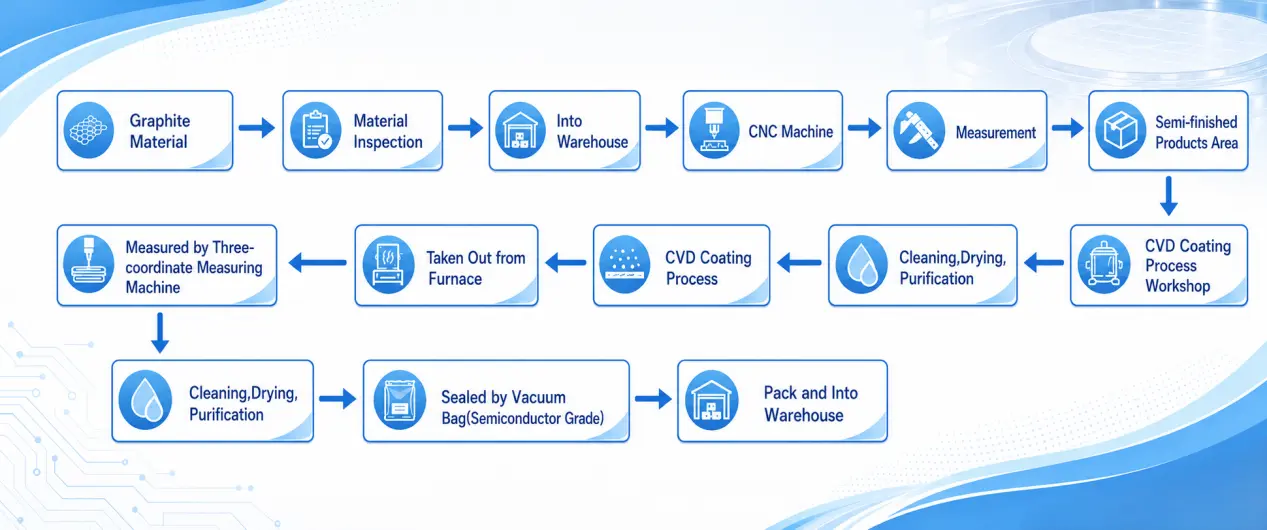

Gambar 5 - Proses Lengkap Pesenan Produk VeTek

8. FAQ

(1). Apa produk ndhukung kustomisasi lengkap adhedhasar gambar? Apa peralatan utama sing bisa cocog?

ya wis. Bisa ngatur susceptor, dering preheat, dering pangalihan, halfmoon, dering fokus, lan sapiturute, kompatibel karo platform kayata Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Kepiye kemurnian dijamin? Ing tingkat apa impurities logam dikontrol?

Kemurnian lapisan lan komponen bisa luwih murah tinimbang 5 ppm, sawetara tekan 99,99995%. ICP-OES, GDMS lan peralatan liyane digunakake kanggo analisis tilak, karo laporan lengkap kasedhiya.

(3). Kepiye babagan keseragaman ketebalan lan umur layanan saka lapisan CVD SiC / TaC?

Keseragaman ketebalan biasane dikontrol ing ± 5%, ketebalan 100-200 μm. Ing jendhela proses sing cocog, umur susceptor GaN MOCVD bisa tekan kisaran 500-1000 jam; Skenario suhu ultra-dhuwur mbutuhake ngalih menyang TaC utawa Solid SiC.

(4). Apa testing sampel didhukung? Apa wektu timbal sing khas kanggo pesenan akeh?

Evaluasi sampel didhukung. Produk standar bisa dikirim kanthi cepet; bagean adat biasane njupuk 3-6 minggu, gumantung ing kerumitan desain lan volume. Pesenan urgent bisa dicepetake nalika negosiasi.

(5). Sertifikasi sistem kualitas apa sing kasedhiya? Apa laporan inspeksi lan dhukungan sawise adol bisa diwenehake?

Sistem manajemen mutu ISO9001 wis ana. Laporan analisis materi lan lapisan bisa diwenehake, bebarengan karo dhukungan teknis online 24/7. Komunikasi Inggris kanggo pelanggan jaban rangkah lancar.

9. Ringkesan lan Langkah Sabanjure

Pilihan ora mung babagan "milih sing paling larang" utawa "milih sing paling kandel," nanging babagan "nemokake solusi kanthi keseimbangan kinerja lan biaya sing paling apik miturut peralatan, jendhela proses lan anggaran partikel." Muga-muga buku pegangan iki mbantu sampeyan nggawe kerangka keputusan kanthi cepet: deleng dhisik suhu lan atmosfer, banjur cocog karo lapisan utawa Solid SiC, lan pungkasane validasi kinerja umur lan partikel nganggo data.

Yen sampeyan ngevaluasi solusi panggantos kanggo susceptors, dering preheat utawa komponen zona panas ing Aixtron, Veeco utawa platform liyane, olèh kontak tim technical VeTek langsung. Kita bisa menehi rekomendasi kustomisasi, dhukungan sampel lan laporan pemeriksaan lengkap adhedhasar gambar utawa suku cadang sing wis ana. Dr. Xiao lan tim teknik siap ngrembug babagan optimalisasi lapangan termal utawa kabutuhan pangembangan struktur khusus karo sampeyan kapan wae.

Kanggo rincian produk lan informasi teknis liyane, manggahubungi kita.

Referensi Utama lan Sumber Data

1. Data teknik internal VeTek Semiconductor - SiC-dilapisi susceptor grafit umur 500-1000 jam ing proses GaN MOCVD, lapisan ngasilaken apik saka 50% kanggo 90% sawise ngrampungi yellowing pinggiran, lan kasus praktis liyane [1].

2. T / CASME 2000-2025 Spesifikasi Teknis kanggo Silicon Carbide Coated Graphite Susceptors kanggo Semiconductor Epitaxy - Nemtokake syarat teknis kanggo susceptor grafit sing dilapisi SiC sing disiapake dening proses CVD ing substrat grafit isostatik kemurnian dhuwur, ditrapake kanggo produk epitaksi semikonduktor.

3. T / CASME 2085-2025 Spesifikasi Teknis kanggo Produk Dilapisi Tantalum Carbide kanggo Pertumbuhan Kristal Silicon Carbide - Spesifikasi teknis kanggo produk grafit sing dilapisi TaC ing skenario pertumbuhan kristal SiC.

4. Nakamura et al., "Sintered tantalum carbide lapisan ing landasan grafit: Highly dipercaya lapisan protèktif kanggo akeh lan wutah epitaxial," Applied Physics Letters, Vol. 106, 082108, 2015. - Konfirmasi yen lapisan TaC bisa nglindhungi substrat grafit kanthi efektif ing suhu dhuwur (> 2000 ° C) lan atmosfer korosif banget, mbentuk wates kinerja sing cetha karo lapisan SiC.

5. Wang et al., "Efek saka lapisan buffer carbonized ing wutah saka SiC ing Si," Journal of Crystal Growth, Vol. 199, pp 564-567, 1999. - Ngrembug efek lapisan buffer lan kontrol morfologi lumahing ing proses wutah SiC CVD, indeks dening Scopus lan Web of Science.

Cathetan: Data umur lan kinerja ing teks minangka nilai referensi sing khas. Kinerja nyata dipengaruhi dening kondisi proses tartamtu, status peralatan lan tingkat pangopènan. Mangga verifikasi kanthi pangukuran sing nyata.

Pengarang:Tim Teknik Teknik Semikonduktor VeTek (rampung ing bimbingan Dr. Xiao)
