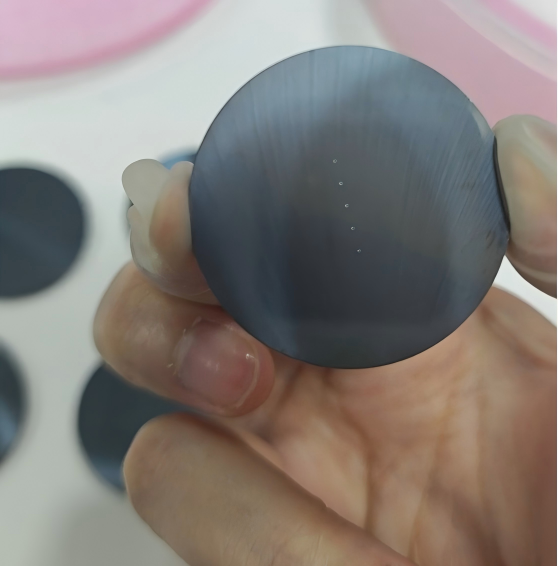

Gambar 1: foto produk substrat SiC 35mm × 2mm sawise mesin micro-lubang laser sing dipandu banyu

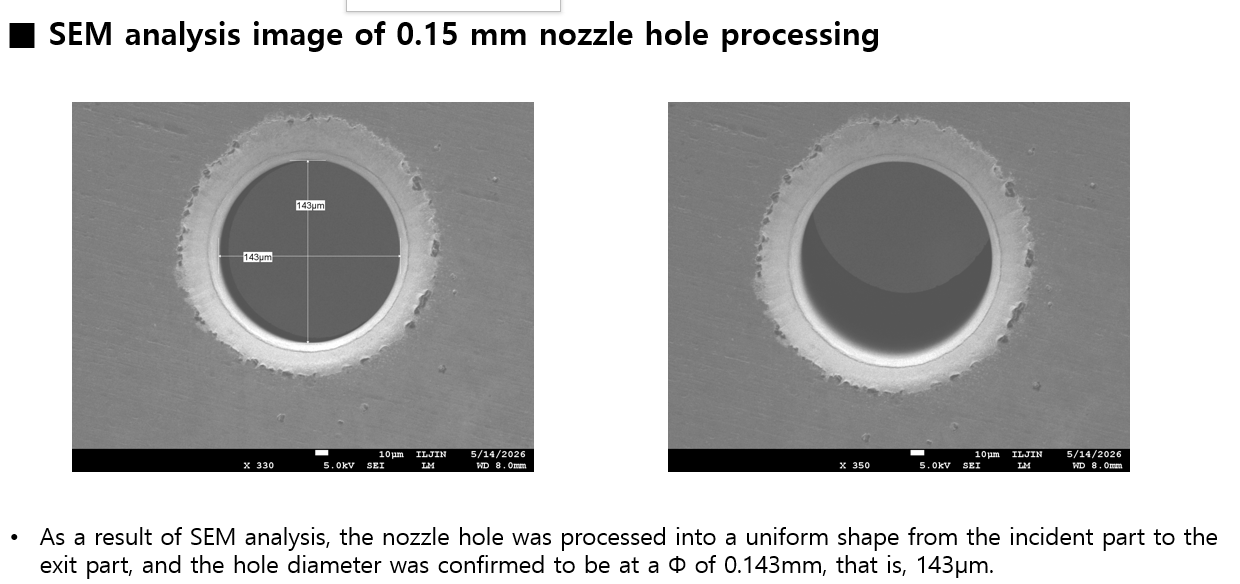

Gambar2：Gambar SEM saka mesin laser sing dipandu banyu VeTek bolongan Φ0.15mm ing substrat SiC

Teknologi laser sing dipandu banyu (WJGL) VeTek Semiconductor mbisakake mesin mikro-lubang siji-pass, tanpa lancip ing substrat silikon karbida (SiC). Ing proyek anyar, Φ0,15 mm liwat-bolongan kasil diproses ing 35 mm diameter × 2 mm kandel N-jinis 4H-SiC substrate. Pemriksaan SEM verifikasi tembok bolongan sing seragam saka inlet menyang outlet, nyukupi syarat kelas semikonduktor sing ketat.

1. Kepiye Laser Pandhuan Banyu Nggayuh Lubang SiC Gratis Taper?

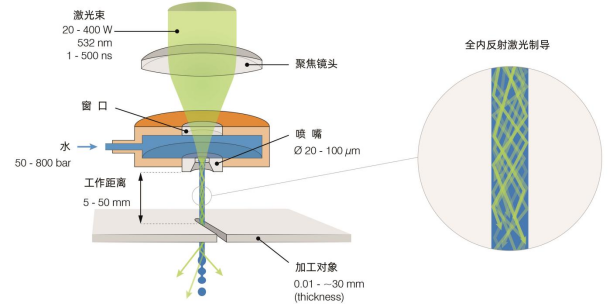

Gambar3:Prinsip laser sing dipandu banyu: energi laser dibatasi dening microjet banyu tekanan dhuwur (serat optik banyu)

Banyu tekanan dhuwur dipeksa liwat nozzle presisi (diameteripun 30–120 µm) kanggo mbentuk microjet sing stabil. Laser fokus 532 nm digabungake menyang jet iki liwat jendela kaca. Sawise ana ing kolom banyu, laser diwatesi kanthi refleksi internal total lan lelungan minangka "serat optik banyu" kanthi energi dhuwur. Nalika microjet kontak workpiece, laser ablates materi nalika aliran banyu terus cools zona nglereni lan flushes lebu.

Amarga medium penuntun minangka kolom silinder kanthi diameter konstan, energi laser sing muncul tetep sejajar sajrone jarak kerja sawetara puluhan milimeter. Akibate, tembok Cut tetep vertikal malah ing 2 mm (lan nganti 60 mm) nglukis SiC, mbusak perlu kanggo fokus nelusuri lan nyegah taper sing katon ing free-ruang ngebur laser.

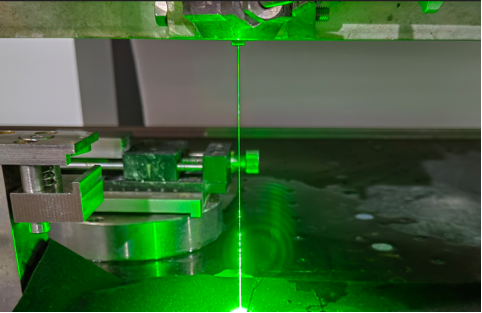

Gambar 4: Foto nyata saka pemandangan kerja laser sing dipandu banyu

Kaluwihan Proses Key kanggo Bahan Hard-Brittle

• Ora ana pangaturan fokus sing dibutuhake kanggo kekandelan nganti 60 mm

• Nol utawa cedhak-nol lancip (10–20 µm prabédan inlet-kanggo-metu)

• Pendinginan terus-terusan nyuda stres termal lan chipping pinggiran

• Distribusi energi seragam ing salib-bagean jet nyuda kekasaran permukaan (Ra 0.3–1 µm)

• Jembaré Kerf sempit nganti 50 µm, nyuda kerugian materi ing SiC sing larang

2. Kaluwihan Laser Pandhuan Banyu ing Pemrosesan Keramik Semikonduktor

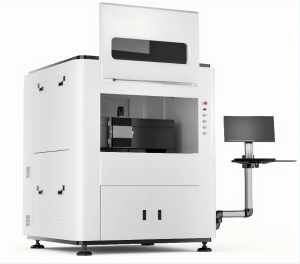

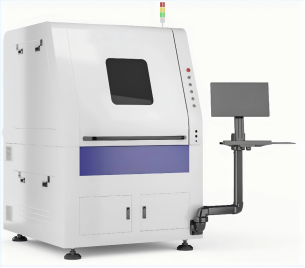

Gambar5. Peralatan laser sing dipandu banyu VeTek (seri WL)

Pengeboran mekanik tradisional saka bolongan Φ0,15 mm ing 2 mm SiC kerep ngalami kerusakan alat, fraktur pinggir lan variasi diameter progresif. Pengeboran laser papan bebas, nalika non-kontak, ngasilake zona sing kena pengaruh panas, lapisan recast lan taper sing katon. Laser sing dipandu banyu ngatasi loro watesan:

1. Kapabilitas siji-pass liwat bolongan- ngilangi kesalahan alignment saka pangolahan sisi loro.

2. Rasio aspek dhuwur- rasio sing ngluwihi 30: 1 ditindakake kanthi rutin.

3. Daya mekanik ultra-rendah- pasukan jet banyu mung ~1 N, ngidini pangolahan wafer ultra-tipis utawa rapuh kanthi aman.

4. Permukaan sing resik lan bebas slag– siram terus-terusan mbusak lebu lan nyegah redeposition.

3. Aplikasi Laser Pandhuan Banyu kanggo Microhole Rasio Aspek Tinggi ing SiC

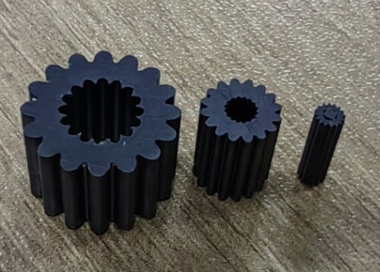

Gambar6. Komponen keramik presisi diproses dening laser sing dipandu banyu

Kapabilitas khas kalebu:

• Kisaran ketebalan pangolahan: 0,05–60 mm (SiC, keramik boron karbida)

• Bukaan minimal: 0,1 mm (gumantung saka kekandelan)

• Akurasi dimensi: ± 0,01 mm

• Kekasaran lumahing: 0.3–1 µm

• Platform peralatan: WL-DCS200 (200 × 240 mm area kerja, 50–60 W) lan WL-LCS500 (500 × 500 mm, 100–200 W)

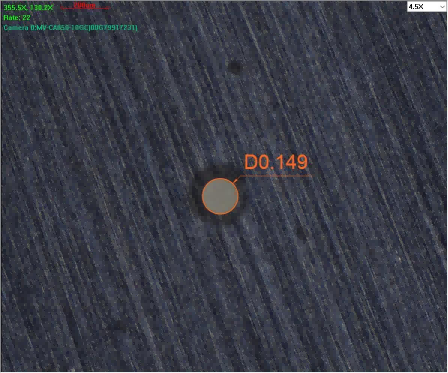

Gambar7.Verifikasi SEM Pelanggan seragam Φ0.15mm liwat-bolongan saka inlet menyang stopkontak ing substrat SiC 2mm

Bukti Proyek: Φ0.15 mm Lubang ing 2 mm SiC

Kanthi kolaborasi karo mitra teknologi Korea, VeTek ngirim limang 35 mm diameter, 2 mm kandel N-jinis 4H-SiC substrat saben ngemot tliti Φ0,15 mm liwat-bolongan. analisis SEM dileksanakake dening customer pungkasan dikonfirmasi sing bolongan nozzle maintained wangun silinder seragam saka sisih laser-entri menyang sisih metu. Bagian kasebut ditampa kanggo evaluasi ing pangembangan materi anoda silikon-alloy kanggo baterei lithium-ion generasi sabanjure.

4. FAQ

Q1: Apa bolongan proses laser sing dipandu banyu luwih cilik tinimbang Φ0,15 mm ing 2 mm SiC?

A: Kanggo apertures Ngartekno ngisor 0,15 mm ing 2 mm kekandelan kangelan technical mundhak banget. Bolongan sing luwih cilik (contone, 0,06 mm) dianjurake ing substrat sing luwih tipis (≤0,4 mm) kanggo njaga asil lan geometri.

Q2: Apa proses kasebut pancen siji-pass?

A: Nggih. Balok sing dipandu jet banyu nyebar liwat kekandelan lengkap ing siji operasi sing terus-terusan, ngilangi risiko misalignment pengeboran ngarep lan mburi.

Q3: Apa data inspeksi sing bisa diwenehake?

A: Laporan pangukuran dimensi, gambar optik lan SEM saka bagean silang bolongan, lan data kekasaran permukaan diwenehake karo saben batch. Video proses lengkap tetep rahasia nanging conto verifikasi geometri standar.

5. Kesimpulan

Teknologi laser sing dipandu banyu saka VeTek Semiconductor nawakake rute sing dipercaya, ngasilake dhuwur kanggo fitur mikro presisi ing bahan semikonduktor sing atos lan rapuh. Apa sampeyan mbutuhake substrat SiC khusus kanthi bolongan mikro, komponen keramik kanggo peralatan proses, utawa lapisan CVD SiC / TaC sing canggih, tim teknik kita siyap ndhukung proyek sabanjure.

Jelajahi kitasolusi lapisan SiC kanggo rincian technical luwih, utawa hubungi kita kanggo ngrembug syarat mesin tartamtu.
