Wafer chuck
  • Wafer chuckWafer chuck

Wafer chuck

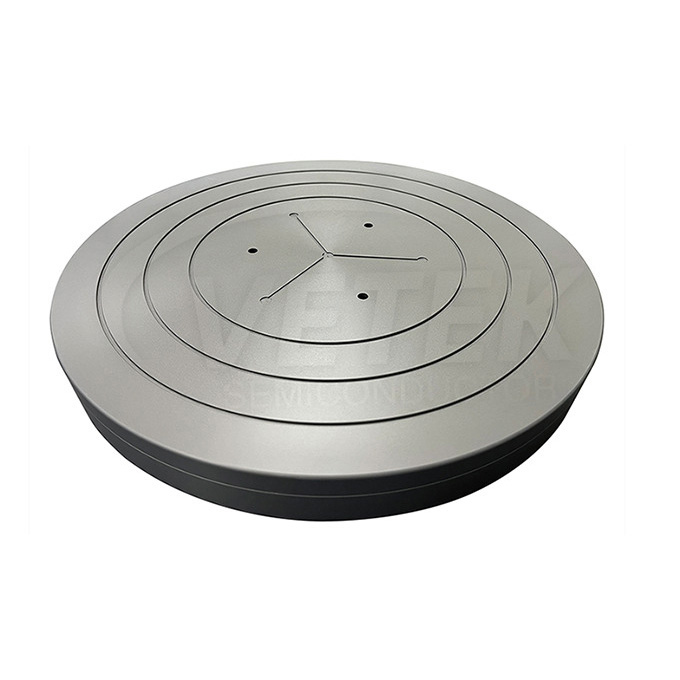

Wafer cuwilan alat clamping wafer ing proses semikonduktor lan digunakake digunakake ing PVD, CVD, ETCH lan liyane process.Vetek Semiconductor kang wafer Chuck muter peran pivotal ing produksi semikonduktor, mbisakake cepet, output kualitas dhuwur. Kanthi manufaktur ing omah, rega sing kompetitif, lan dhukungan R&D sing kuat, Vetek Semiconductor unggul ing layanan OEM / ODM kanggo komponen presisi. Looking forward kanggo pitakon sampeyan.

Minangka pabrikan profesional, para pendhudhuk Vetek kepengin nyedhiyani Chaff You SIC dilapisi.

Vetek Semiconductor nduwe sertifikasi Iso9001 sing nyakup pangembangan lan nggawe lengkap komponen kanggo piranti semikonduktor. Komponen kasebut kalebu peralatan proses, peralatan pemantau, peralatan pemeriksaan, semikonduktor wauck chuck, mili meter kayata piring, lan sapiturute 5. Produsen peralatan), vetek semikonduktor nyedhiyakake komponen presisi semikonduktor kanggo produsen peralatan semikonduktor ing Amerika Serikat, pasar semikonduktor paling gedhe ing donya.

Wafer Vetek Semikonduktor minangka komponen peralatan pemeriksaan pungkasan wafer ing peralatan proses produksi tanduran semikonduktor. Liwat sistem kontrol lan sistematik kualitas sistematis, produksi sing cepet lan berkualitas sing wis digayuh. Biaya optimization dicapai liwat integrasi strategis saka infrastruktur produksi lan kemitraan kanthi manufaktur spesialisasi domestik lan internasional kanggo bahan, komponen, modul lan peralatan.

Chuck Vetek Semikonduktor's Semikonduktor, digunakake ing peralatan deteksi wafer, nggunakake metode mesin lan teknologi desain sing tliti kanthi dhuwur kanggo mesthekake yen rata-rata chuck vacuum ing ngisor 3 μm. Pendhaftaran meticulous iki njamin kinerja lan akurasi sing apik ing pemeriksaan wafer.

Keuntungan inti Semikonduktor Vetek:

1. Manufaktur ing pabrik kita dhewe

2. Produksi langsung / distribusi kanthi rega sing jujur.

3 .. Pusat R & D internal nyedhiyakake dhukungan lan pangembangan pangembangan kualitas, lan aktif melu proyek dhukungan perusahaan lan dhukungan nasional kanggo lokalisasi bagean.

4.OEM / ODM


Properties fisik dhasar lapisan SIC CVD:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Sifat fisik dhasar saka lapisan CVD SiC
Properti Nilai Khas
Struktur Kristal FCC β fase polikristalin, utamané (111) oriented
Kapadhetan 3,21 g/cm³
Kekerasan Kekerasan 2500 Vickers (beban 500g)
Ukuran gandum 2~10μm
Kemurnian kimia 99.99995%
Kapasitas panas 640 J·kg-1· K-1
Suhu Sublimasi 2700 ℃
Kekuatan lentur 415 MPa RT 4-titik
Modulus enom 430 Gpa 4pt tikungan, 1300 ℃
Konduktivitas termal 300w · m-1· K-1
Ekspansi Termal (Cte) 4.5×10-6K-1


Toko produksi:

VeTek Semiconductor Production Shop


Ringkesan Chip Semikonduktor Chip Epitexy Rhain:

Overview of the semiconductor chip epitaxy industry chain


Hot Tags: Wafer Chuck
Kirim Pitakonan
Info kontak
Kanggo pitakon babagan Silicon Carbide Coating, Tantalum Carbide Coating, Graphite Khusus utawa dhaptar rega, mangga tinggalake email sampeyan lan kita bakal hubungi sajrone 24 jam.
