I. VETEK Semiconductor — Pimpinan Teknologi Inti ing Bahan Semikonduktor Lanjut lan Perusahaan "Little Giant" Khusus lan Canggih.

VETEK Semikonduktor minangka perusahaan teknologi dhuwur sing duwe spesialisasi ing solusi lapangan termal suhu dhuwur kanggo industri fotovoltaik lan semikonduktor. Didegaké ing2016, perusahaan fokus ing riset, pangembangan, lan industrialisasi bahan lapangan termal suhu dhuwur. Kita wis independen nguwasani teknologi lapisan inti sakaCVD Silicon Carbide (CVD SiC)lanCVD Tantalum Carbide (CVD TaC), lan wis netepake sistem Manufaktur kanthi terpadu panutuppemurnian grafit → mesin presisi → deposisi lapisan.

Perusahaan wis diakoni minangka aPerusahaan "Little Giant" Khusus lan Canggih Nasional, peringkat antarane supplier anjog saka solusi lapangan termal epitaxy semikonduktor ing China. Produk kita wis kasil ngaktifake substitusi domestik komponen lapangan termal tombol kanggoEpitaxy LED, semikonduktor generasi katelu, lan epitaksi silikon,lan wis mlebu rentengan sumber inti saka macem-macem manufaktur semikonduktor anjog.

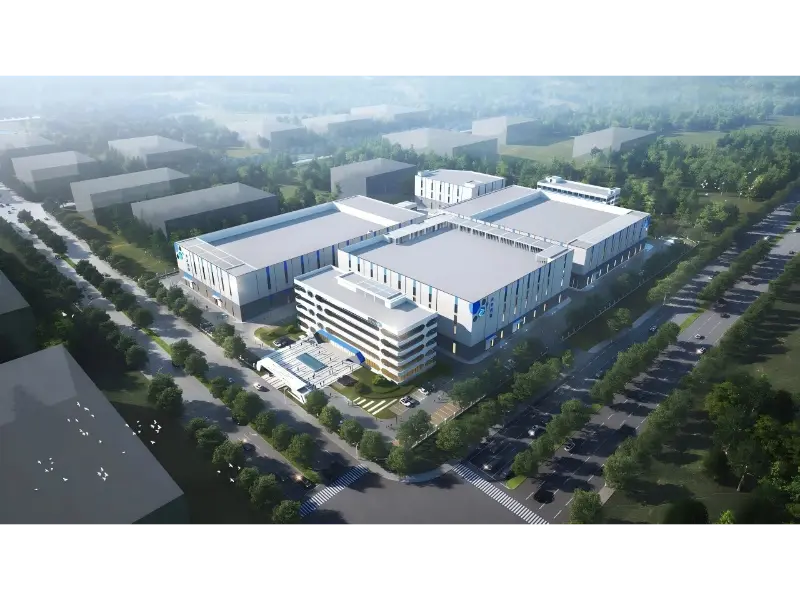

II. BabaganVETEK Semikonduktor

Pesen kunci:Diadeg ing taun 2016, VETEK Semiconductor minangka Perusahaan "Little Giant" Khusus lan Canggih. Perusahaan iki ngoperasikake enem divisi bisnis khusus, nyedhiyakake solusi lengkap kanggo kabeh industri lapangan termal suhu dhuwur semikonduktor.

1. Tim inti

Perusahaan wis luwih saka20 R&D profesional. Tim teknis inti kita asale saka universitas bergengsi kalebuUniversitas Zhejiang, Universitas Wuhan, Universitas Selatan Tengah, lan Universitas Geosciences China.Tim kasebut nduweni keahlian ekstensif ing:

· Pengembangan peralatan CVD

· Riset materi semikonduktor

· Mesin presisi

· Preparasi bahan kanthi kemurnian dhuwur

· Manajemen mutu

2. Struktur Organisasi lan Divisi Bisnis

Perusahaan kasusun sakaenem divisi bisnis utama:

· CVD SiC Coating Divisi

· CVD TaC Coating Divisi

· Divisi Grafit

· Divisi Komponen Kuarsa & Keramik

· Divisi Serat Karbon

· Divisi Wafer Semikonduktor

III. Enem Kategori Produk Utama - Cakupan Komprehensif Aplikasi Medan Termal Suhu Tinggi Semikonduktor

Pesen kunci:Dipusatake ing proses manufaktur semikonduktor kritis, VETEK Semiconductor wis nggawe enem kategori produk diwasa, kalebuLapisan CVD SiC, Lapisan CVD TaC, Silikon Karbida Padat (SiC Padat), grafit kemurnian dhuwur lan bahan adhedhasar karbon, kuarsa lan keramik canggih, lan wafer semikonduktor, nyakup aplikasi utama kayataepitaksi, etsa, lan pertumbuhan kristal.

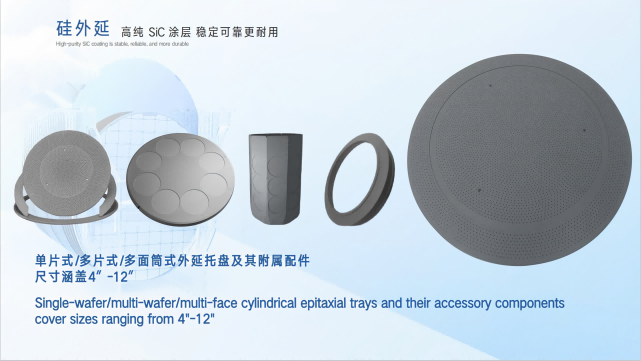

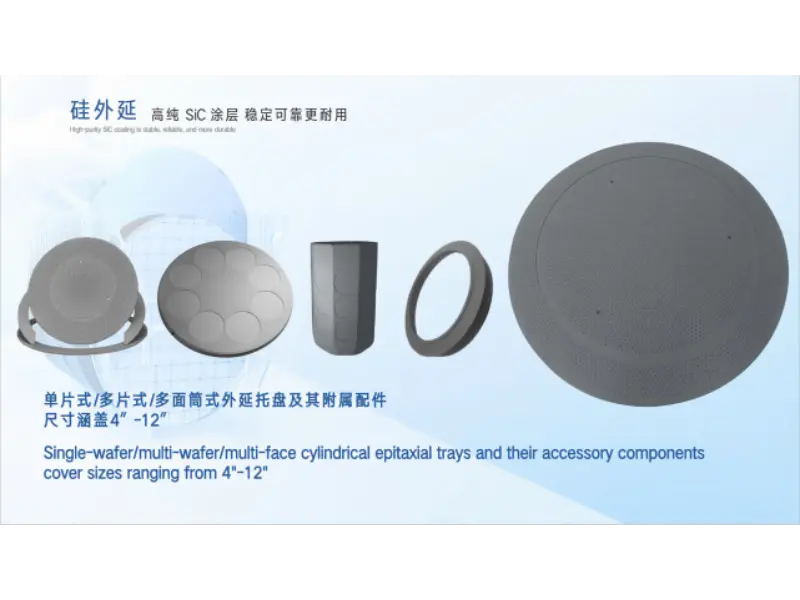

1. Seri Coating Silicon Carbide (SiC) CVD

Leveraging stabilDeposisi Uap Kimia (CVD)Proses, perusahaan entuk kemurnian lapisan dhuwur lan konsistensi batch-to-batch sing apik. Produk kasebut dirancang kanggo operasi jangka panjang ing kahanan suhu dhuwur.

 Produk Utama

· SiC Coated Susceptor

· Wafer Carrier

· Planetary Disc

· Setengah bulan

· Pancuran

· Bakul

· RTP Susceptor

· Pin Angkat Wafer

· Macem-macem Komponen Proses

Peralatan sing Kompatibel

· LPE

· Aixtron

· Wicaksana

· ASM

· Platform peralatan epitaksi mainstream liyane

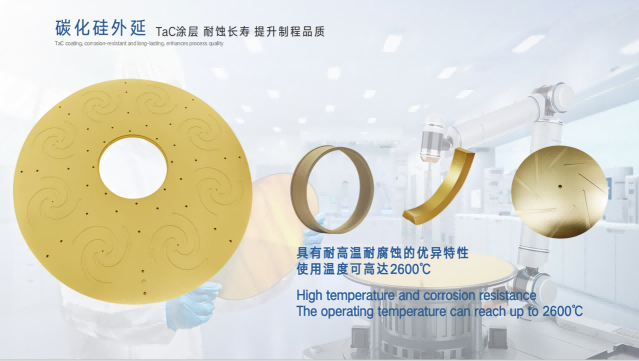

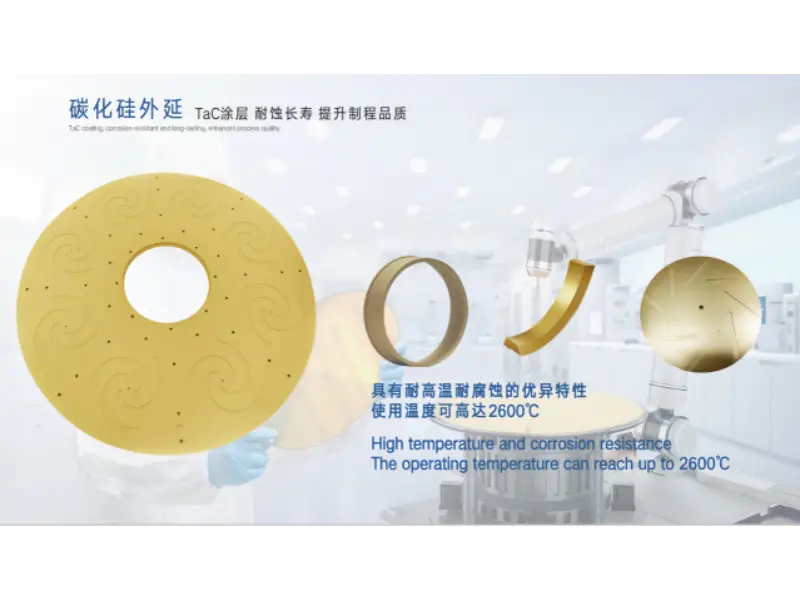

2. CVD Tantalum Carbide (TaC) Coating Series

Kanggo nyukupi sing tambah akeh nuntutsuhu dhuwurlandhuwur-karatsyarat digawa dening pembangunan kanthi cepet saka semikonduktor generasi katelu, kitalapisan TaCsaged operasi terus-terusan ing lingkungan ngluwihi2300°C.

Produk Utama

· TaC Coated Susceptor

· TaC Coated Heater

· TaC Crucible

· Bagean Grafit Dilapisi TaC

· Komponen Lapangan Termal SiC PVT

Aplikasi

· Pertumbuhan Kristal Tunggal SiC

· Sistem Medan Termal Suhu Tinggi Ultra

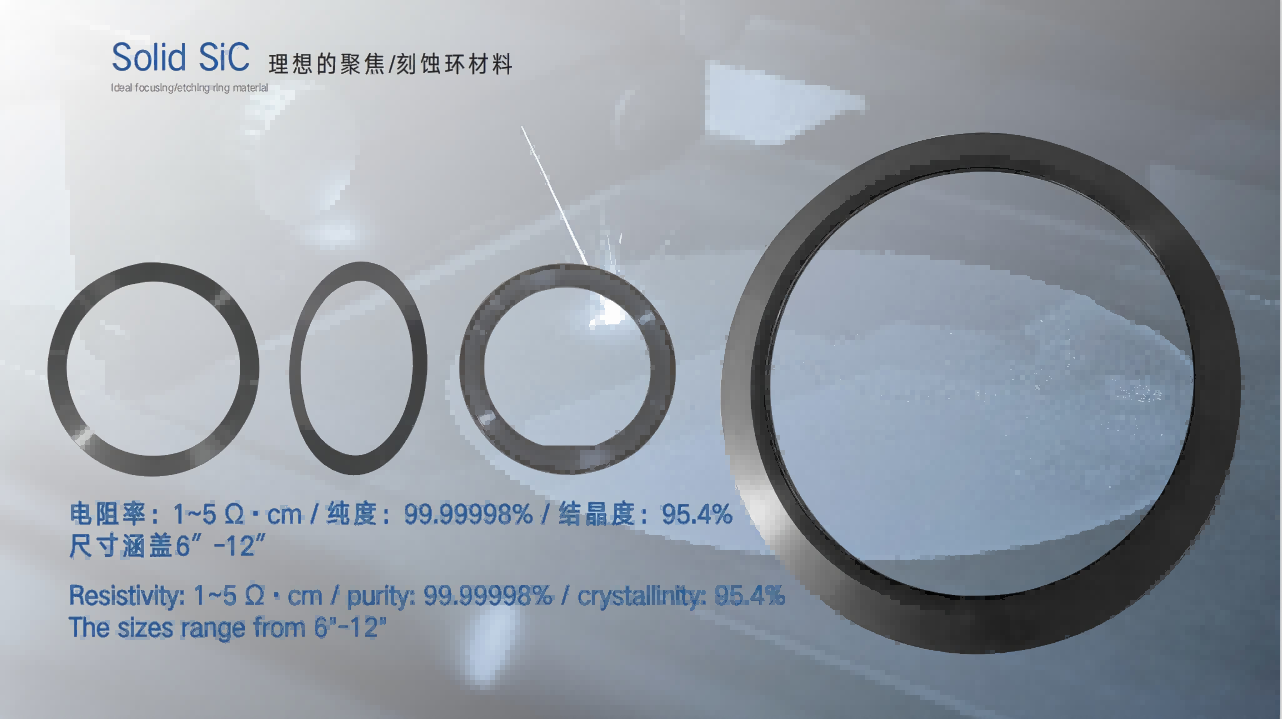

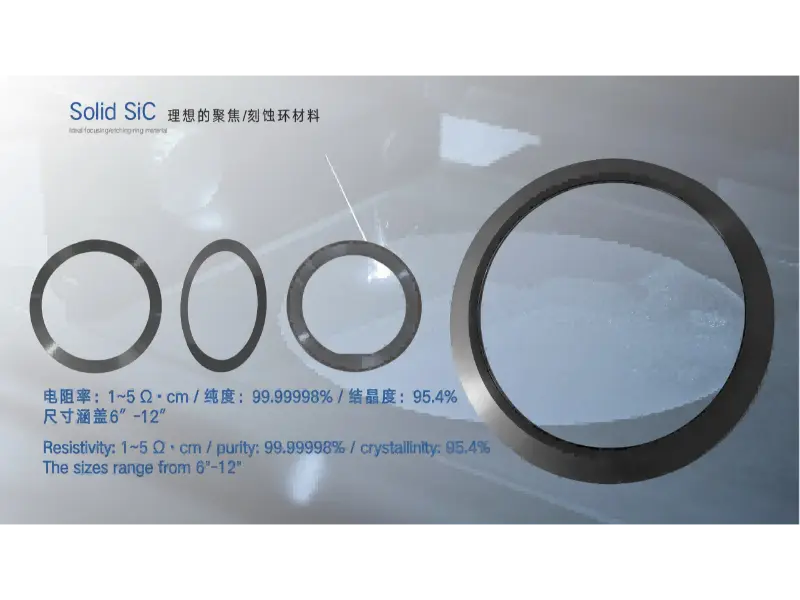

3. Solid Silicon Carbide (Solid SiC) Series

Solid Silicon Carbide nggabungke kemurnian dhuwur, resistance karat banget, resistance plasma unggul, lan stabilitas termal pinunjul, nggawe iku becik kanggo sistem etching majeng lan peralatan tungku suhu dhuwur.

Produk Utama

· Ring Fokus

· Ring Edge

· Pancuran

· Kapal Wafer

· Tungku Tungku

· Panuntun Silinder

· Komponen Etching

4. Seri Graphite Kemurnian Tinggi lan Bahan Berbasis Karbon

Kita nyedhiyakake solusi sistem lapangan termal lengkap karo produk kalebu:

· Graphite Susceptor

· Pemanas

· Kripik

· Heat Shield

· Ring Grafit

· Elektroda grafit

· Carbon Fiber Soft Felt

· Carbon Fiber Hard Felt

· Karbon Komposit

Kabeh produk bisa digawe khusus miturut platform peralatan sing beda.

5. Quartz lan Advanced Keramik Series

Mbangun keahlian kita ing teknologi material CVD, kita wis ngembangake portofolio produk kanggo kalebu:

Produk Kuarsa Kemurnian Tinggi

· Perahu Kuarsa

· Pembawa kuarsa

· Tabung Proses

· Tungku Tungku

· Lonceng

· Ring Kuarsa

· Flange kuarsa

· Tabung Gas Injeksi

· Kwarsa Crucibles

· Komponen kuarsa khusus liyane

Komponen Keramik Lanjut

· Alumina Kemurnian Tinggi (Al₂O₃)

· SilikonCarbide (SiC)

Silicon Nitride (Si₃N₄)

Boron Nitride (BN)

Produk kasebut akeh digunakake ing:

· Difusi

· Oksidasi

· LPCVD

· PECVD

· Etching Chambers

· Peralatan Semikonduktor Senyawa

6. Semikonduktor Wafer Series

Kita nyedhiyakake macem-macem wafer semikonduktor lan bahan substrat, kalebu:

· SilikonCarbide (SiC)

· Silikon

· Galium Oksida (β-Ga₂O₃)

· Safir

· SOI (Silicon-on-Insulator)

· Gallium Nitride (GaN)

· Gallium Arsenide (GaAs)

ukuran wafer Custom kasedhiya saka2 inci nganti 8 inci.

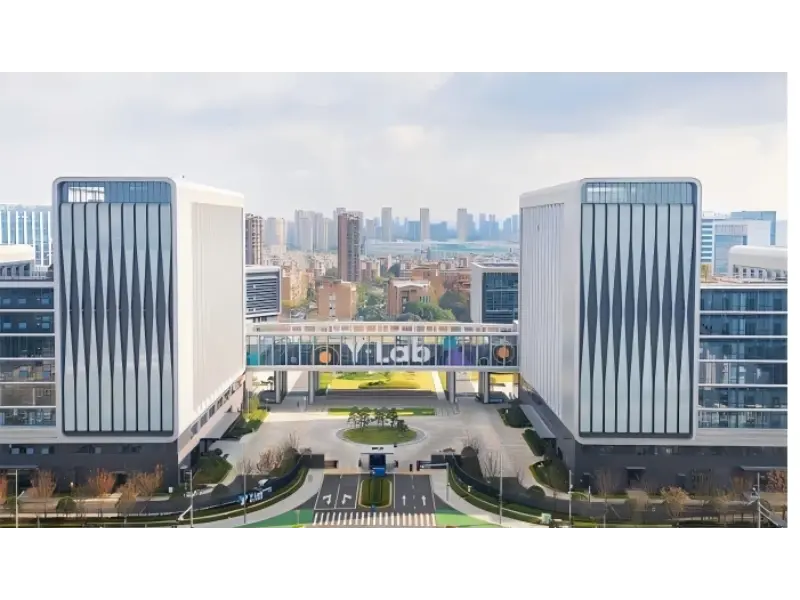

IV. Kekuwatan R&D lan Terobosan Teknologi

Pesen kunci:Dituntun dening filosofi saka"Industrialisasi sing didorong R&D,"perusahaan wis diadegaké platform inovasi dual dumadi saka sawijiningR&D perusahaan Center lan ingPusat Inovasi Bahan Lapangan Termal Laboratorium Yongjiang, terus maju teknologi kunci ing peralatan CVD, pangolahan lapisan, lan bahan semikonduktor majeng.

1. Dual R & D Platforms

VETEK Semikonduktor wis ditetepakerong platform R&D utama:

· Pusat R&D Perusahaan

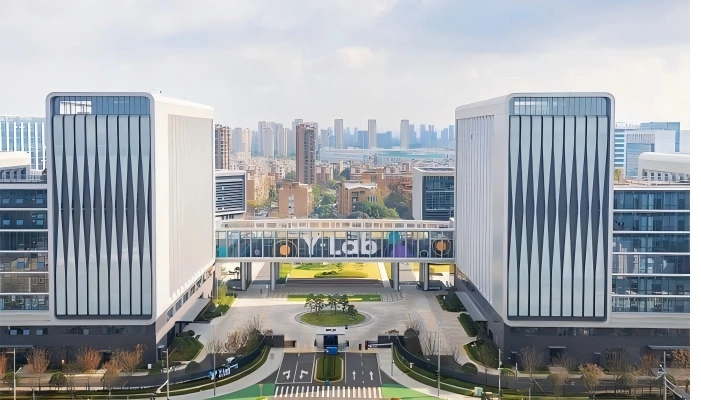

· Pusat Inovasi Bahan Lapangan Termal Laboratorium Yongjiang

Platform loro iki bebarengan nindakake riset lan pangembangan bahan canggih, optimasi proses, lan industrialisasi produk, nyedhiyakake dhukungan teknologi sing terus-terusan kanggo pangembangan jangka panjang perusahaan.

2. Portofolio Teknologi Inti

Perusahaan terus nggawe terobosan ing teknologi inti ing ngisor iki:

· Pangembangan mandiri peralatan CVD

· Optimasi proses CVD SiC

· Teknologi deposisi CVD TaC

· Teknologi pemurnian materi kemurnian dhuwur

· Teknologi mesin grafit presisi

· Desain lapangan termal semikonduktor

· Optimasi kinerja bahan suhu dhuwur

· Pangembangan materi semikonduktor anyar

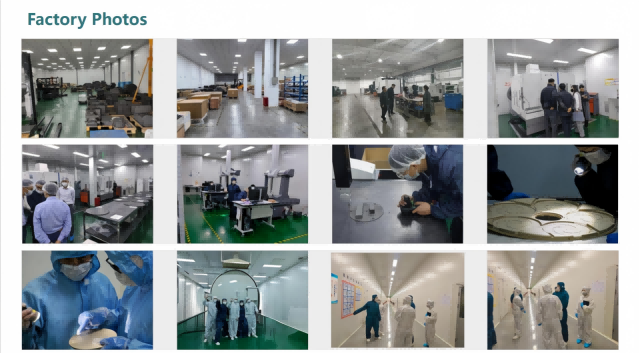

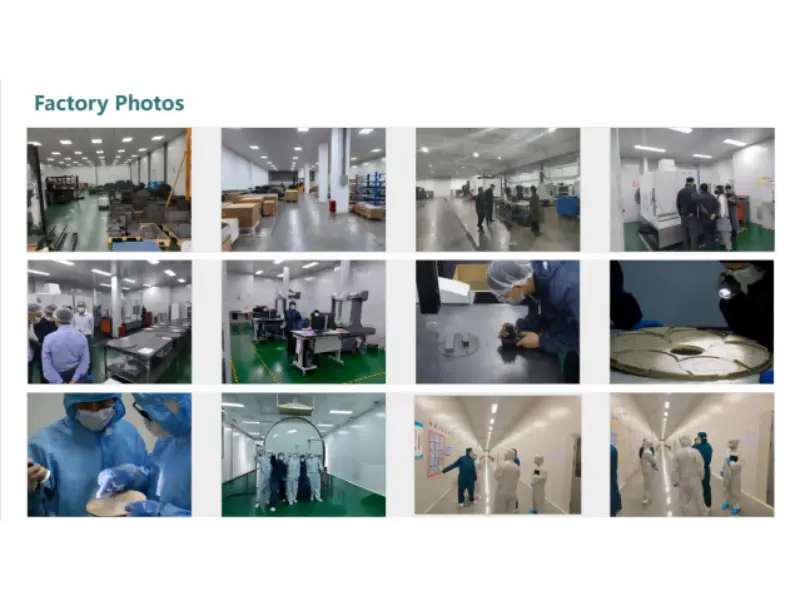

V. Kapabilitas Manufaktur lan Kapasitas Produksi

Pesen kunci:VETEK Semikonduktor wis nggawe alur kerja manufaktur lengkappemurnian → mesin presisi → deposisi lapisan → inspeksi → kemasan lan kiriman. Perusahaan iki ngoperasikake basis manufaktur kira-kira 100 hektar, luwih saka50 jalur produksi, lan17 Sistem pelapisan CVD SiC, kanthi ukuran lapisan maksimal 1,5 meter.

Kapabilitas Manufaktur	Spesifikasi
Basis Produksi	Kurang luwih 100 hektar
Lini Produksi	50+
Sistem Pelapisan CVD SiC	17 unit
Sistem Pelapisan TaC CVD	8 unit
Sistem Produksi Solid SiC	3 unit
Ukuran Coating maksimum	1,5 meter
Kapasitas Tahunan kanggo Susceptor Gedhe (600 mm lan ndhuwur)	Luwih saka 10.000 potongan

Perusahaan dilengkapi karo:

· Pusat mesin CNC ultra-tliti

· Pusat mesin CNC

· Mesin bubut CNC

· Mesin penggilingan CNC

· Pusat mesin horisontal gedhe

· Peralatan inspeksi kanthi tliti dhuwur

· Sistem pemurnian kemurnian dhuwur

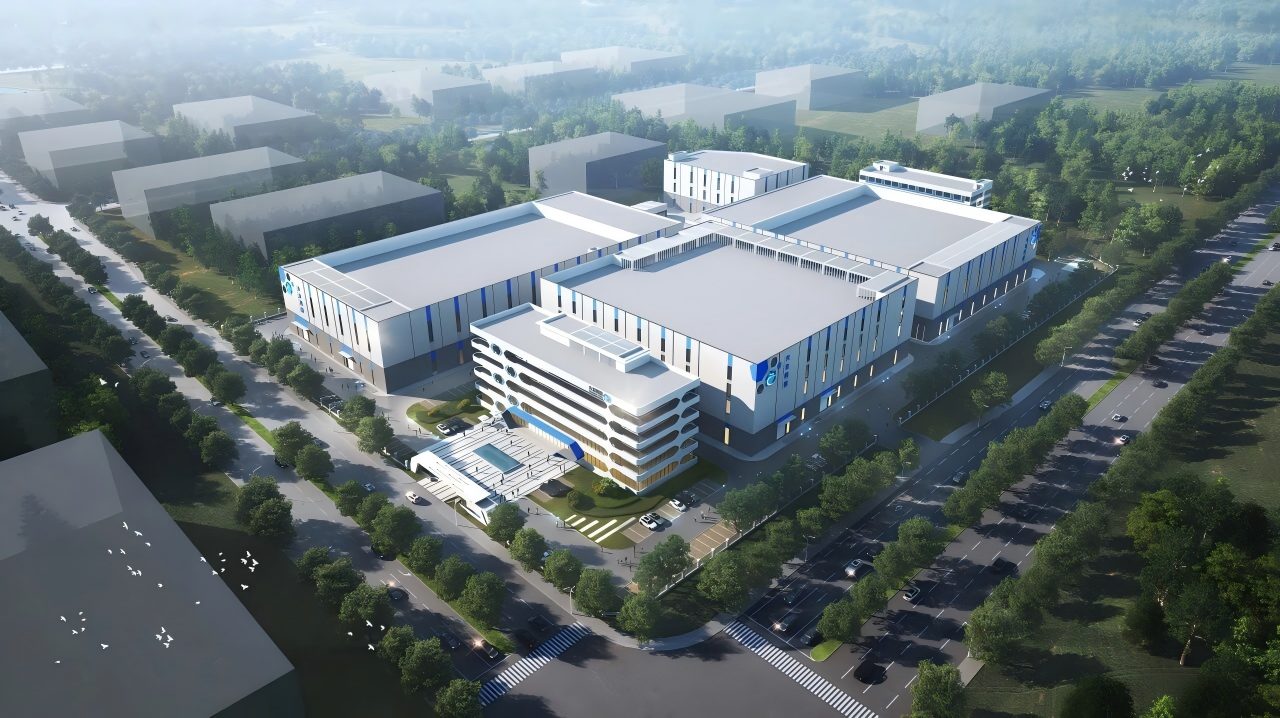

Basis manufaktur anyar saiki lagi dibangun lan bakal nggedhekake kapasitas produksi perusahaan kanggo nyukupi permintaan global sing saya tambah.

VI. Sistem Manajemen Mutu lan Sertifikasi Produk

Pesen kunci:VETEK Semikonduktor wis nggawe sistem manajemen kualitas sing komprehensif sing nyakup kabeh proses manufaktur. Bahan kemurnian dhuwur bisa entuk tingkat kemurnian6N–7N, nalika konsistensi kekandelan kumpulan-kanggo-kumpulan sakaLapisan CVD SiCdikontrol ing njero± 10 μm. Perusahaan uga nyedhiyakake sertifikasi materi lan dokumentasi inspeksi lengkap kanggo ndhukung syarat kualitas pelanggan.

Manufaktur semikonduktor nyedhiyakake syarat sing ketat bangetkemurnian materi, akurasi dimensi, lan konsistensi produk. VETEK Semiconductor wis netepake sistem manajemen kualitas sing komprehensif sing nyakup saben tahapan produksi. Saben produk ngalami proses manufaktur ing ngisor iki:

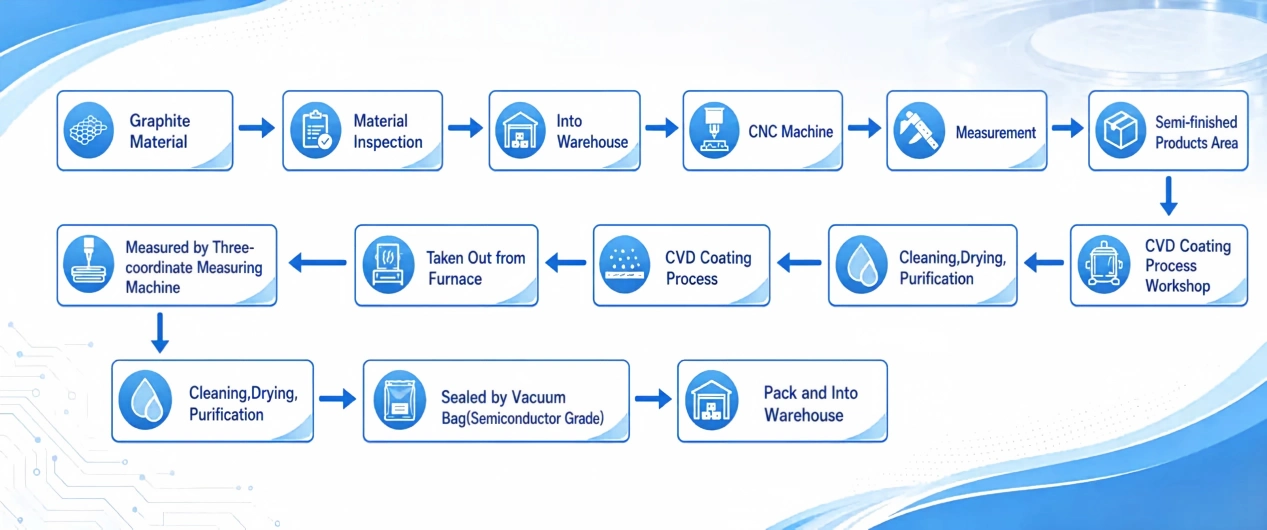

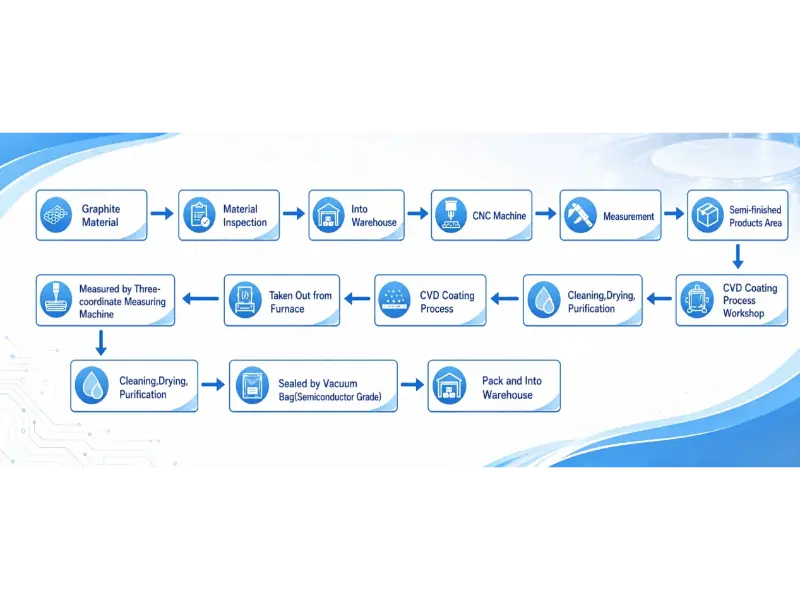

Inspeksi Bahan Baku → Pemurnian Kemurnian Tinggi → Mesin Presisi → Deposisi Lapisan CVD → Inspeksi Produk → Inspeksi Akhir

1. Indikator Kualitas Utama

· Sawise dimurnèkaké jero, kemurnian bahan kemurnian dhuwur bisa kontrol ingTingkat 6N-7N.

· Batch-kanggo-batch kekandelan kekandelan konsistensi kanggoLapisan CVD SiCdikontrol ing njero± 10 μm.

· Kanggoproduk TaC-dilapisi, kontrol kualitas sing ketat dileksanakake kanggo adhesion lapisan, integritas permukaan, lan inspeksi retak / pinhole.

2. Dhukungan Dokumentasi Teknis

Perusahaan nyedhiyakake dokumentasi teknis lengkap, kalebu:

· Sertifikat Bahan

· Sertifikat Kesesuaian (COC)

· Laporan Inspeksi

· Laporan Inspeksi Dimensi

· Laporan Inspeksi Kekandelan Lapisan

· Lembar Data Materi

· SDS/MSDS (yen ana)

· Daftar Packing

· Faktur Komersial

· Sertifikat Asal (miturut syarat ekspor)

VII. Kapabilitas Pasokan lan Layanan Global

Pesen kunci:VETEK Semikonduktor ndhukungOEM/ODMlayanan, manufaktur khusus, pesenan sampel, lan produksi volume cilik. Produk standar biasane duwe wektu timbal2-4 minggu, nalika logistik global didhukung liwatDHL, FedEx, UPS, lan angkutan laut.

1. OEM / ODM lan Manufaktur Custom

Perusahaan nyedhiyakake layanan jangka panjang kalebu:

· Manufaktur adhedhasar gambar pelanggan

· Manufaktur adhedhasar sampel sing diwenehake

· Reverse engineering

· Desain ukuran khusus

· Rekomendasi substitusi materi grafit

· Optimasi solusi lapisan

· Optimasi struktur lapangan termal

· Pangembangan komponen lapangan termal lengkap

We ndhukung produk kiro-kiro saka2 inci, 4 inci, 6 inci, lan 8 inciplatform kanggo ukuran selaras malah luwih gedhe.

2. Pilihan Pengadaan Fleksibel

Pesenan sampel lan produksi volume cilik kasedhiya, supaya pelanggan bisa nindakake:

· Validasi piranti

· Kualifikasi proses

· Pangembangan produk anyar

Kanggo produksi volume, rencana pasokan stabil bisa ditetepake adhedhasar ramalan tuku taunan pelanggan.

3. Standard Lead Times

Jinis produk	Wektu Lead Standar
Produk Standar	2-4 Minggu
Produk Kustomisasi Standar	4–6 Minggu
Produk Kustomisasi Komplek	6–10 Minggu

Mitra jangka panjang bisa uga nggawe program persediaan safety kanggo nambah stabilitas pangiriman.

4. Solusi Logistik Global

Kita ndhukung macem-macem cara pengiriman internasional, kalebu:

· DHL

· FedEx

· UPS

· TNT(kanggo conto lan kiriman volume cilik)

· Angkutan Udara (kanggo kiriman volume gedhe sing penting)

· Angkutan Laut (kanggo komponen gedhe lan pesenan akeh jangka panjang)

Istilah perdagangan sing didhukung kalebu:

· EXW

· FOB

· FCA

· CIF

· DDP (kasedhiya kanggo negara sing dipilih)

Produk dilindhungi nggunakake kemasan multi-lapisan, kalebu:

· Reresik kamar

· PE film protèktif

· Penyegelan vakum

· Kemasan anti-statis

· Bantalan katun mutiara (EPE).

· Peti kayu sing disesuaikan

5. Penanganan Masalah Transportasi

Yen ana masalah nalika transportasi, kalebu:

· Kemasan rusak

· Kerusakan pengiriman

· Bedane jumlah

· Model produk sing salah

pelanggan bisa langsung hubungi tim sales kita. Kita bakal menehi dhukungan cepet, kalebu:

· Panggantos kiriman

· Panggantos produk

· Analisis teknis

· Bantuan pratelan logistik

kanggo njamin kepuasan pelanggan.

6. Pre-sales lan Layanan Sawise-sales

Dhukungan pra-sales

· Konsultasi pemilihan produk

· Analisis Desain kanggo Manufaktur (DFM).

· Rekomendasi substitusi materi

· Saran optimasi lapangan termal

· Dhukungan sampel

· Kutipan cepet

Dhukungan sawise-sales

· Panuntun instalasi

· Rekomendasi panggunaan produk

· Pandhuan pangopènan

· Dhukungan optimasi proses

· Analisis umur produk

· Analisis kegagalan

· Respon cepet kanggo masalah sing gegandhengan karo kualitas

VIII. Industri Aplikasi Utama

Pesen Utama: Produk VETEK Semikonduktor akeh digunakake ing limang industri utama, kalebumanufaktur semikonduktor, semikonduktor generasi katelu, LED, energi anyar, lan riset ilmiah & manufaktur majeng.

Produksi Semikonduktor

· Integrated Circuit (IC)

· Daya Semikonduktor

· MIS

· Semikonduktor senyawa

Semikonduktor Generasi Katelu

· Piranti Daya SiC

· Piranti Daya GaN

· Piranti RF

· Mikro LED

Industri LED

· LED biru

· LED Ultraviolet jero (LED UV)

· Mini LED

· LED mikro

Industri Energi Anyar

· Kendaraan Energi Anyar (NEV)

· Peralatan Photovoltaic

· Sistem Panyimpenan Energi

Riset Ilmiah lan Manufaktur Lanjut

· Laboratorium Universitas

· Institut Riset Nasional

· Platform R&D Material Lanjut

IX. Pitakonan sing Sering Ditakoni (FAQ)

Q1: Produk apa sing disedhiyakake VETEK Semiconductor utamane?

A:VETEK Semikonduktor nawakake enem kategori produk utama, kalebuLapisan CVD SiC, lapisan CVD TaC, Solid Silicon Carbide (Solid SiC), grafit kemurnian dhuwur lan bahan basis karbon, kuarsa lan keramik canggih, lan wafer semikonduktor, panutup pangolahan semikonduktor kritis kayataepitaksi, etsa, lan pertumbuhan kristal.

Q2: Apa tingkat kemurnian sing bisa digayuh lapisan CVD SiC VETEK Semiconductor?

A:Liwat proses pemurnian jero, kemurnian bahan kemurnian dhuwur bisa dikontrol ing6N–7Ntingkat. Kajaba iku, konsistensi kekandelan lapisan batch-to-batch saka kitaLapisan CVD SiCdikontrol ing njero± 10 μm, njamin kinerja stabil sajrone operasi suhu dhuwur jangka panjang.

Q3: Apa sampeyan ndhukung pesenan sampel utawa tuku jumlah cilik?

A:ya wis. Kita nampapesenan sampellan bisa nyedhiyakake kiriman siji-potong utawa batch cilik gumantung saka jinis produk, ngidini para pelanggan nindakake validasi peralatan, kualifikasi proses, lan pangembangan produk anyar.

Q4: Apa wektu timbal standar sampeyan?

A:Wektu timbal standar yaiku:

· Produk standar:2-4 minggu

· Produk standar sing disesuaikan:4-6 minggu

· Kompleks produk khusus:6-10 minggu

Kanggo pelanggan jangka panjang, program stok safety uga bisa ditetepake kanggo nambah stabilitas pangiriman.

Q5: Apa sampeyan ndhukung manufaktur khusus utawa layanan OEM / ODM?

A:ya wis. Kita nyedhiyakake manufaktur adhedhasar gambar pelanggan, manufaktur saka conto sing diwenehake, rekayasa terbalik, desain dimensi khusus, rekomendasi substitusi materi, optimasi solusi lapisan, optimasi struktur medan termal, lan layanan pangembangan komponen lapangan termal lengkap. We ndhukung produk saka2-inch kanggo platform 8-inch, uga ukuran khusus sing luwih gedhe.

Q6: Apa peralatan semikonduktor produk sampeyan utamane digunakake?

A:Produk kita akeh digunakake ingLPE, Aixtron, Veeco, ASM, lan sistem epitaksi mainstream liyane, ugaperalatan etsa, tungku oksidasi/difusi, tungku pertumbuhan kristal, lan peralatan pangolahan semikonduktor liyane. Padha cocok kanggo proses manufaktur kritis kalebu:

· SilikonEpitaxy

· SiC Epitaxy

· GaN Epitaxy

· Epitaksi LED

· Plasma Etching

· Difusi

· Oksidasi

· Annealing

· Rapid Thermal Processing (RTP)

Q7: Kepiye sampeyan njamin kualitas produk lan konsistensi batch?

A:VETEK Semikonduktor wis nggawe sistem manajemen kualitas lengkap sing nyakup kabeh proses manufaktur:

Inspeksi Bahan Baku → Pemurnian Kemurnian Tinggi → Mesin Presisi → Deposisi Lapisan CVD → Inspeksi Produk → Inspeksi Akhir

Saben produk ngalami pirang-pirang inspeksi, kalebu:

· Inspeksi visual

· Inspeksi dimensi

· Pengukuran ketebalan lapisan

· Inspeksi flatness

· Inspeksi konsentris

· Inspeksi keseragaman lapisan

Cathetan traceability kualitas lengkap dijaga sajrone proses manufaktur.

Q8: Sertifikasi lan kualifikasi apa sing diduweni VETEK Semiconductor?

A:VETEK Semikonduktor wis diakoni minangka Perusahaan "Little Giant" Khusus lan Canggih. Pendiri perusahaan, Dr. He Shaolong, wis dipilih minangka bakat utama ing Provinsi Zhejiang "Program Sepuluh Ewu Talents." Produk kita wis mlebu rantai pasokan inti saka pirang-pirang pamimpin industri sing kadhaptar umum, kalebu Leon Microelectronics, Jiangfeng Electronics, HC Semitek, lan Zhaochi Co., Ltd.

X. Kaluwihan inti

· Perusahaan "Little Giant" Khusus lan Canggih,peringkat ing antarane pemasok tingkat pertama ing industri lapangan termal semikonduktor epitaksi China.

· Platform R&D Ganda:Pusat R&D Perusahaan + Pusat Inovasi Bahan Lapangan Termal Laboratorium Yongjiang.

· Enem Divisi Bisnis lan Enem Kategori Produk Utama,nyedhiyakake jangkoan komprehensif aplikasi lapangan termal suhu dhuwur semikonduktor.

· Lengkap IntegrasidRantai Produksi:Lengkap sistem manufaktur in-house panutuppemurnian → mesin presisi → lapisan CVD → inspeksi,njamin kontrol proses lengkap.

· Dipercaya Luwih saka 30 Pelanggan Industri Semikonduktor,kanthi produk sing mlebu rantai pasokan inti saka pirang-pirang perusahaan semikonduktor sing kadhaptar umum.

· OEM / ODM lan Custom Manufaktur Didhukung,nyediakake solusi fleksibel sing cocog karo kabutuhan pelanggan.

· Pesenan Sampel lan SmaProduksi Batch Akasedhiya,ngewangi pelanggan nyuda biaya validasi lan nyepetake pangembangan produk.

· Kontrol Kualitas Komprehensif lan Keterlacakan Produk Lengkap,njamin stabilitas produk jangka panjang lan kinerja sing konsisten.

· Jaringan Logistik Global lan ComDhukungan Pre-sales & After-sales prehensive,nyedhiyakake layanan sing dipercaya kanggo para pelanggan ing saindenging jagad.

XI. Kesimpulan

Didorong dening inovasi teknologi sing terus-terusan,VETEK Semikonduktorwis netepake ekosistem layanan lengkapriset lan pangembangan, manufaktur, lan pangiriman global, pusate ing proses manufaktur semikonduktor kritis.

sakabahan kemurnian dhuwur kanggo komponen semikonduktor tliti, lan sakateknologi lapisan majeng kanggo ngrampungake solusi lapangan termal, perusahaan setya nyedhiyakakekinerja dhuwur, reliable, lan lestaribahan tombol lan komponen inti kanggo globalsirkuit terpadu, semikonduktor generasi katelu, LED, fotovoltaik, lan manufaktur majuindustri.

Ngadhepi ngarep,VETEK Semikonduktorbakal terus njunjung prasetya kanggoqkwalitaskeunggulan lan inovasi teknologi, makarya kanthi rapet karo pelanggan ing saindenging jagad kanggo nyurung kemajuan bahan lan teknologi semikonduktor generasi sabanjure.
