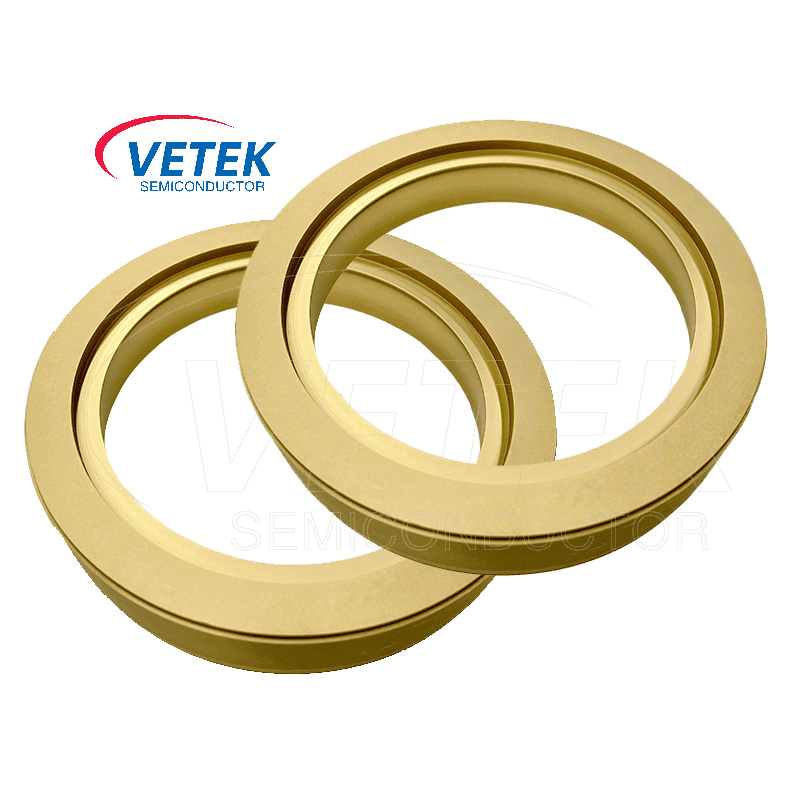

Tantalum carbide cincin

Dokter vetek semikonduktor tantalum karbida ditutupi digawe sakagrafitLan ditutupi karo karbida tantalum, kombinasi sing nggunakake sifat paling apik saka bahan loro kanggo njamin kinerja sing unggul lan umur dawa.

Lapisan tac ing cincin lapisan karbida tantalum karbida njamin kimia ing atmosfer reaktif saka rubnaces pertumbuhan Kristal SIC sing keren, sing asring melu gas kayata hidrogen, Argon, lan nitrogen. Inertness kimia iki penting kanggo nyegah kontaminasi kristal sing saya akeh, sing bisa nilarake cacat lan kinerja kinerja produk semikonduktor pungkasan. Kajaba iku, stabilitas termal sing diwenehake dening lapisan TAC ngidini tantalum karbida cincin kanggo mbukak kanthi efektif ing suhu sing dibutuhake kanggo tuwuhing kristal, biasane luwih saka 2000 ° C.

Lapisan tac sing padhet lan seragam bisa disiapake ing permukaan grafit dening panyemprot plasma, metode CVD lan cara nyemprotake plestering, nanging cara nyemprotake plasma duwe syarat peralatan lan formasi Ta2C. Pancen nyiyapake lapisan komposit dening metode sintering slurry, lan resistensi kejut termal saka lapisan miskin. Pelapisan sing disiapake dening cara CVD duwe komposisi sing bisa dikontrol lan kapadhetan paling dhuwur, yaiku cara lapisan karbida karbida sing umum saiki.

Sifat mekanik TAT kurang nyandhang nganggo sandhangan lan nyuwek ing cincin lapisan karbida tantalum. Iki penting amarga sifat pengulangan proses pertumbuhan kristal, sing mbabarake cincin pandhuan kanggo siklus termal lan stres mechal. Hardness Tac lan nyandhang tahan njamin manawa cincin dilapisi tac njaga integritas struktural lan dimensi sing tepat sajrone wektu sing dawa, nyuda kabutuhan kanggo proses manufaktur.

Kapadhetan sing akeh karbida karbida tantalum yaiku 14.3gm / CM3, emmisivity 0,3, atose yaiku 2000HK, titik lebur yaiku 3950s, 3950s ℃, lan sifat fisik sing dipilih minangka bahan umum kanggo generasi semikonduktor.

Kajaba iku, kombinasi grafit lan TAC ing tac ing cincin lapisan karbida tantalum OptiP optimensi manajemen termal ing jeroan tungung pertumbuhan kristal. Konduktivitas termal dhuwur grafit efisien nyebar panas, nyegah hotspots lan promosi pertumbuhan kristal seragam. Kangge, lapisan tac dadi alangan termal, nglindhungi inti grafit saka ekspos langsung menyang suhu sing dhuwur lan gas reaktif. Sinygy iki ing antarane inti lan lapisan lapisan kasebut nyebabake pandhuan pandhuan sing ora mung tahan kahanan sing atosWutah Kristal SICNanging uga nambah efisiensi lan kualitas proses.

Vetek semikonduktor tantalum karbida cincin dilapisi minangka komponen penting ing industri semikonduktor, sing dirancang khusus kanggo tuwuhingKristal karbidaWaca rangkeng-. Desainan kasebut nyuda kekuwatan grafit lan tantalum karbida kanggo ngirim kinerja sing luar biasa ing lingkungan sing dhuwur, stres stres. Lapisan tac njamin kimia inertness, daya tahan mekanik, lan stabilitas termal, kabeh kritis kanggo ngasilake kristal sic sing bermutu tinggi. Kanthi njaga integritas lan fungsionalitas ing kahanan sing ekspekti, wutah kristal gratis sing efisien lan cacat, kontribusi piranti semikonduktor dhuwur lan dhuwur.

Vetek semikonduktor minangka pabrikan utama lan supplier utamaLapisan karbida tantalum, Lapisan karbida silikonlanGrafit khususing China. Kita wis suwe setya nyedhiyakake solusi teknologi lan produk canggih kanggo industri semikonduktor, lan kanthi ikhlas dadi mitra jangka panjang ing China.

Lapisan karbida tantalum (tac)ing bagean salib mikroskopis：

Ringkesan sakaRantai industri semikonduktor chip epitexi：
